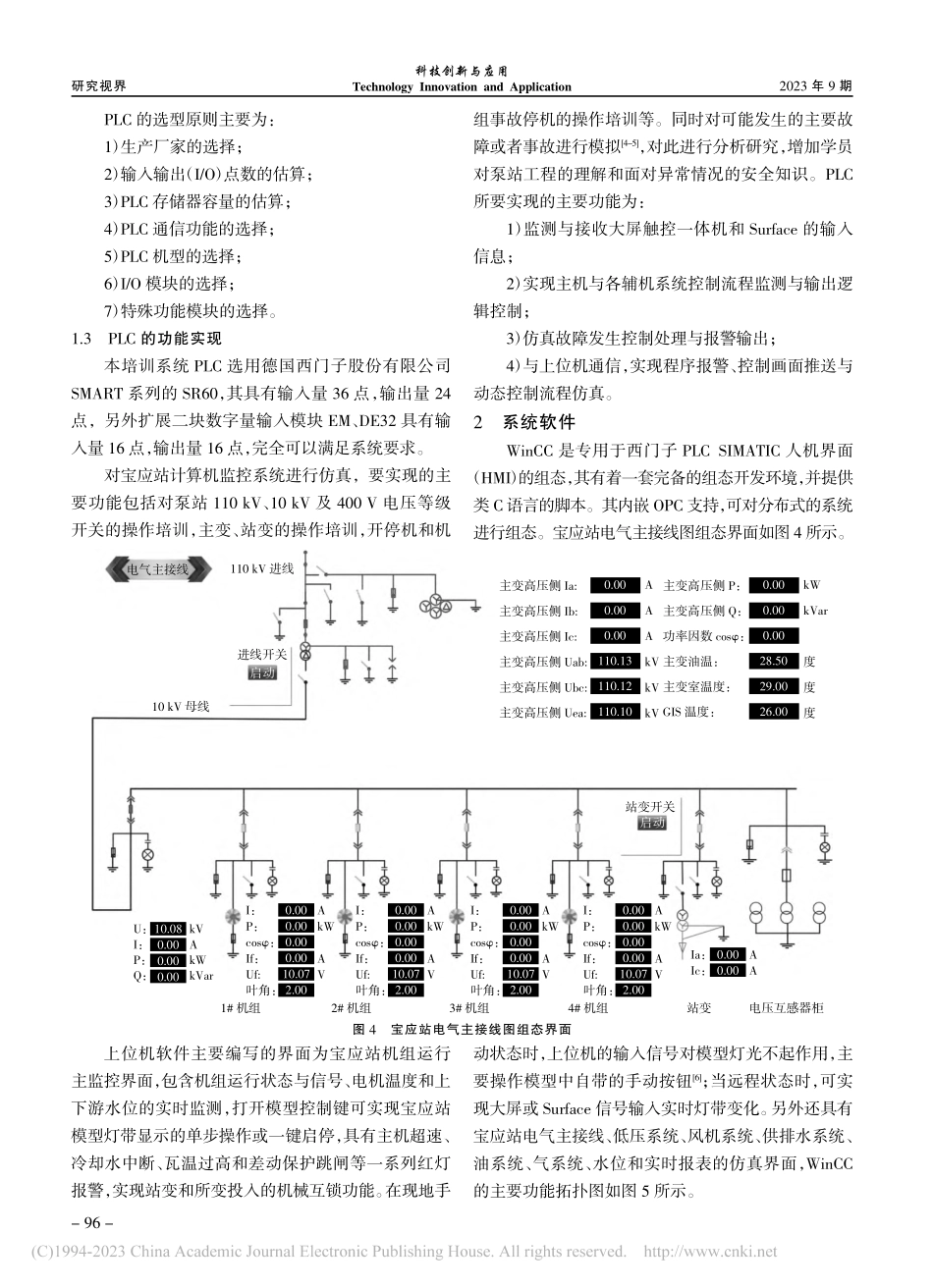

2023年9期研究视界科技创新与应用Technology Innovation and Application南水北调宝应站模型仿真培训系统的研究与应用孙毅1，2，张晖3，王连强2，陈北帅2，刘芳1，潘月乔1（1.南水北调江苏泵站技术有限公司，江苏 扬州 225000；2.南水北调东线江苏水源有限责任公司扬州分公司，江苏 扬州 225000；3.江苏省江都水利工程管理处，江苏 扬州 225200）传统水泵与水泵站业务培训存在理论知识晦涩难懂、教学培训时间长、培训质量不高等问题。从技术方面来看，水泵及水泵站的业务培训存在以下几种缺点1-2：理论授课较为枯燥乏味，即使配合实物图片，依旧没有实物教学效果出色；在泵站现场参观教学也只能看到水泵主机及辅机系统的外壳，无法直接看到其内部构造和作用；泵站工程中油、气、水、电等各个系统的组成、功能、原理、结构、位置、控制及走向也无法直观看到，仅从相关图纸学习，难以形成立体的印象；水泵机组的解体检修培训，一般是通过跟现场、师带徒的方式，耗时费力，培训效率低下。从大中型泵站业务培训的管理来看：随着大型泵站的应用越来越广泛，对水泵及泵站的业务培训需求不断增多；泵站管理单位当前培训方法存在需求不明确的问题，缺乏成熟有效地培训体系，将课程内容割裂开，导致课程之间缺少合适地衔接，培训效果不够理想。综上所述，改进和完善泵站业务的培训方式十分必要。本文提出了一种以实物模型为基础、开发上位机泵站系统智能仿真的培训方式，实物模型以南水北调宝应站为原型参照，智能仿真应用了西门子 PLC 及与其配套的 WinCC 上位机开发软件，采用 Surface+大屏触控一体机与实物模型灯带相结合的演示方式。系统整体方案如图 1 所示，上位机开机流程图如图 2 所示。1系统硬件1.1宝应站模型制作宝应站模型的制作思路是将泵站实体以不完全相似比例缩小，力求接近实际的产品。模型主要用来表达、研究泵站的形态与结构、各种构造性能、人机等关系。模型的各部分组件的尺寸与机构上的相互配合关系都严格按照设计要求进行制作。第一作者简介：孙毅（1983-），男，硕士，高级工程师。研究方向为水利机电设备安装与检修。摘要：为提升水泵及水泵站相关业务培训的效率和质量，以南水北调宝应站为原型、以不完全相似比例缩小制作实物模型。在实物模型的基础上配置 PLC、Surface、大屏触控演示机等硬件，并开发基于 WinCC 上位机仿真界面和程序控制仿真机组运行模型，从而实现宝应站模型培训系统的智能仿真，为培养我国南水北调泵站机组运行人员提供新的教学方法。研究结果表明，通过新的培训方式与传统的理论授课方式相比，学员的结业考试成绩提升 50%，培训满意度调查满意率提升 40%。关键词：泵站；机组模型；业务培训；智能仿真;系统开发中图分类号：TM312文献标志码：A文章编号：2095-2945（2023）09-0094-04Abstract:In order to improve the efficiency and quality of related business training of water pump and pump station,aphysical model is made by taking Baoying Station of South-to-North Water Transfer Project as a prototype and shrinking in anincompletely similar proportion.On the basis of the physical model,hardware such as PLC,Surface and large screen touchdemonstration machine are configured,and the upper computer simulation interface based on WinCC and program control simulationunit operation model are developed,thus realizing the intelligent simulation of Baoying station model training system and providing anew teaching method for training unit operators of South-to-North Water Transfer Pumping Station in China.The results show that:through the new training method,compared with the traditional theoretical teaching method,the students graduation examinationscores have increased by 50%,and the satisfaction rate of training satisfaction survey has increased by 40%.Keywords:pumping station;unit model;business training;intelligent simulation;system developmentDOI：10.19981/j.CN23-1581/G3.2023.09.02394-研究视界科技创新与应用Technology Innovation and Application2023年9期图1系统整体实施方案图2上位机开机流程图模型内容包括宝应站水泵电机模型、水工建筑物、辅机设备等，模型各部分以不同颜色的灯光表达油、气、水、电系统的走向。进、出水流道包括进水流道进口至出水流道出口之间的全部流道，材质均为透明有机玻璃。且厂房采用了剖面的体现形式，楼层之间采用透明结构可直观体现设备，模型的整体制作大方美观，体现了可视化的特点，十分有利于培训教学。宝应站实物展示模型如图 3 所示。图3宝应站实物展示模型1.2PLC的选择PLC 的语言以梯形图为主，梯形图具有编程简单、易于理解的优点。对计算机监控系统的仿真，主要是模拟一切在真实的系统中能进行的任何操作。包括开、停机，开关的分合闸操作及出现故障后的处理等，这些功能都可以通过编写 PLC 程序来实现，但并不是简单地将原计算机监控系统（宝应站）的程序照搬过来，因为两者在原理上有较大差别。实际计算机监控系统的 PLC 程序中许多的信号都是从实际传感器硬接点而来3，还有一部分信号则是从通信系统接来的；而在仿真系统中，这些系统都只能人为地进行初始化（或者从实际系统中读取），赋予初值，然后通过一定的逻辑关系输出显示结果，也就是对真实的仿真对象逐一建模。一些 PLC 主要生产厂家见表 1。PLC 生产厂家典型产品产品特点西门子公司S5-100U小型模块式 PLC,最多可配置 256 个 I/0 点SS-155H大型机,最多可配置 4 096 个 I/0 点S7-200属于微型 PLCGE 公司GE-1模块结构,用于开关量控制系统GE-增加中断、故障诊断功能GE-V增加部分数据处理、表格处理、子程序控制功能三菱公司F1/F2增强指令系统,增加特殊功能单元FX系列在容量、速度、网络通信等方面全面加强A、Q 系列具有丰富的网络功能,双 CPU、极小体积、多存储器欧姆龙公司SP系列体积极小,速度极快P 型、H 型内置 RS-232C 接口和实时时钟C200H 系列为高性能、高功能的中型机,具有较强网络和通信功能表1一些PLC主要生产厂家手动控制无线输入用户登录是否否现地远程开机一键启动模型手动控制是否符合开机条件弹出报警信息单步执行开机流程模型对应灯光亮起95-2023年9期研究视界科技创新与应用Technology Innovation and ApplicationPLC 的选型原则主要为：1）生产厂家的选择；2）输入输出（I/O）点数的估算；3）PLC 存储器容量的估算；4）PLC 通信功能的选择；5）PLC 机型的选择；6）I/O 模块的选择；7）特殊功能模块的选择。1.3PLC的功能实现本培训系统 PLC 选用德国西门子股份有限公司SMART 系列的 SR60，其具有输入量 36 点，输出量 24点，另外扩展二块数字量输入模块 EM、DE32 具有输入量 16 点，输出量 16 点，完全可以满足系统要求。对宝应站计算机监控系统进行仿真，要实现的主要功能包括对泵站 110 kV、10 kV 及 400 V 电压等级开关的操作培训，主变、站变的操作培训，开停机和机组事故停机的操作培训等。同时对可能发生的主要故障或者事故进行模拟4-5，对此进行分析研究，增加学员对泵站工程的理解和面对异常情况的安全知识。PLC所要实现的主要功能为：1）监测与接收大屏触控一体机和 Surface 的输入信息；2）实现主机与各辅机系统控制流程监测与输出逻辑控制；3）仿真故障发生控制处理与报警输出；4）与上位机通信，实现程序报警、控制画面推送与动态控制流程仿真。2系统软件WinCC 是专用于西门子 PLC SIMATIC 人机界面（HMI）的组态，其有着一套完备的组态开发环境，并提供类 C 语言的脚本。其内嵌 OPC 支持，可对分布式的系统进行组态。宝应站电气主接线图组态界面如图 4 所示。图4宝应站电气主接线图组态界面上位机软件主要编写的界面为宝应站机组运行主监控界面，包含机组运行状态与信号、电机温度和上下游水位的实时监测，打开模型控制键可实现宝应站模型灯带显示的单步操作或一键启停，具有主机超速、冷却水中断、瓦温过高和差动保护跳闸等一系列红灯报警，实现站变和所变投入的机械互锁功能。在现地手动状态时，上位机的输入信号对模型灯光不起作用，主要操作模型中自带的手动按钮6；当远程状态时，可实现大屏或 Surface 信号输入实时灯带变化。另外还具有宝应站电气主接线、低压系统、风机系统、供排水系统、油系统、气系统、水位和实时报表的仿真界面，WinCC的主要功能拓扑图如图 5 所示。主变高压侧 Ia:主变高压侧 Ib:主变高压侧 Ic:主变高压侧 Uab:主变高压侧 Ubc:主变高压侧 Uea:AAAkVkVkV0.000.000.00110.13110.12110.100.000.000.0028.5029.0026.00主变高压侧 P：主变高压侧 Q：功率因数 cos：主变油温：主变室温度：GIS 温度：kWkVar度度度110 kV 进线进线开关启动10 kV 母线电气主接线站变开关启动电压互感器柜站变4#机组3#机组2#机组1#机组U：I：P：Q：10.080.000.000.00kVAkWkVarI：P：cos：If：Uf:叶角：0.000.000.000.0010.072.00AkWAVI：P：cos：If：Uf:叶角：0.000.000.000.0010.072.00AkWAVI：P：cos：If：Uf:叶角：0.000.000.000.0010.072.00AkWAVI：P：cos：If：Uf:叶角：0.000.000.000.0010.072.00AkWAVIa：Ic：0.000.00AA96-研究视界科技创新与应用Technology Innovation and Application2023年9期图5WinCC主要功能拓扑图3系统开发为了保证机组运行仿真计算机控制系统达到与宝应站机组实际的运行效果，在模型已有的输入输出量的基础上，采取较多的仿真模拟场景，通过开发平台设置较多的中间变量来触发实际运行的采集量、故障等来达到机组运行的仿真效果7。也就是说，开发出的最后系统要求达到与机组实际运行基本相同的效果，具备与机组实际运行相同类似的功能、界面与故障报警等。通过对现场模型开关面板的改装，现场模型所设置的操作开
