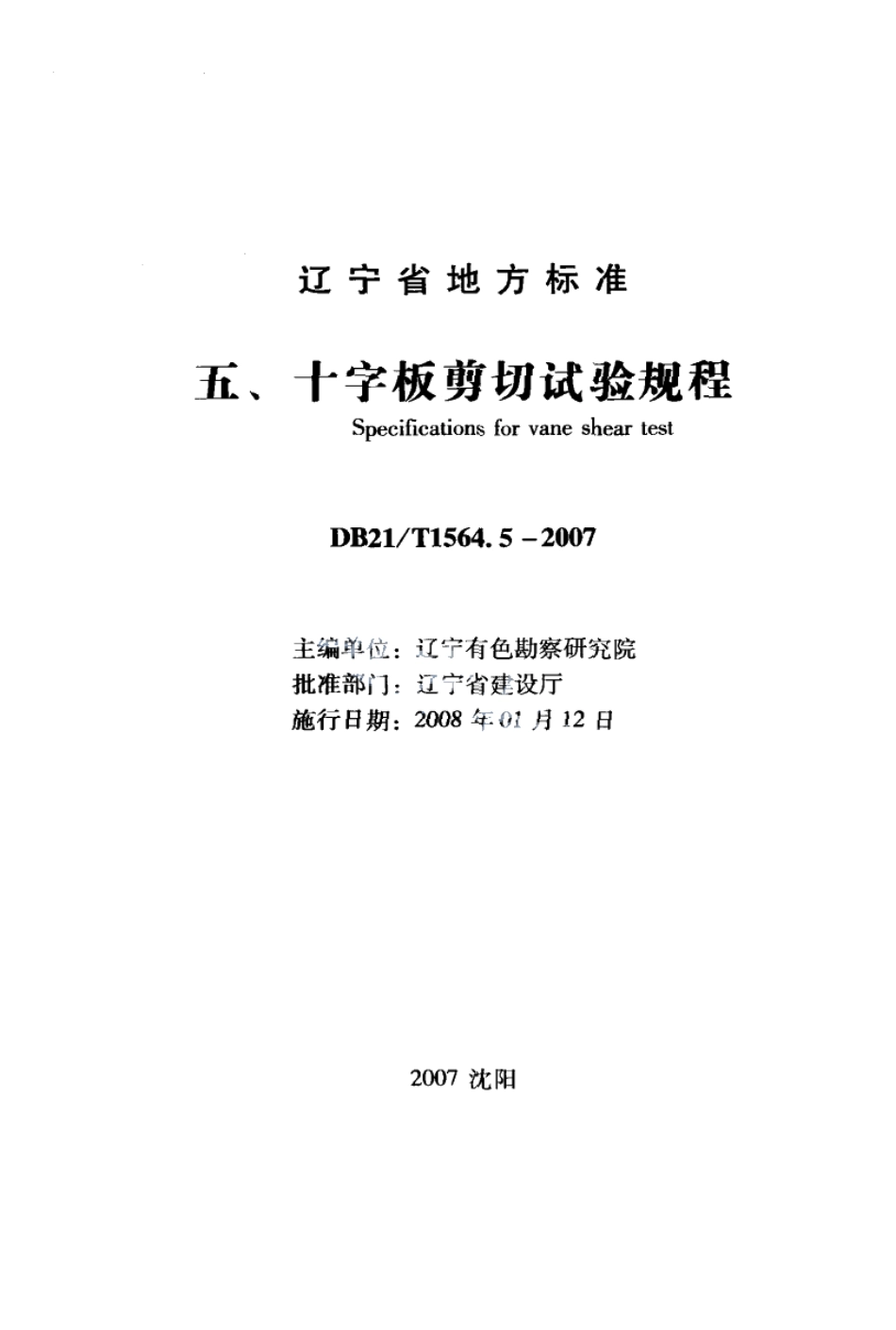

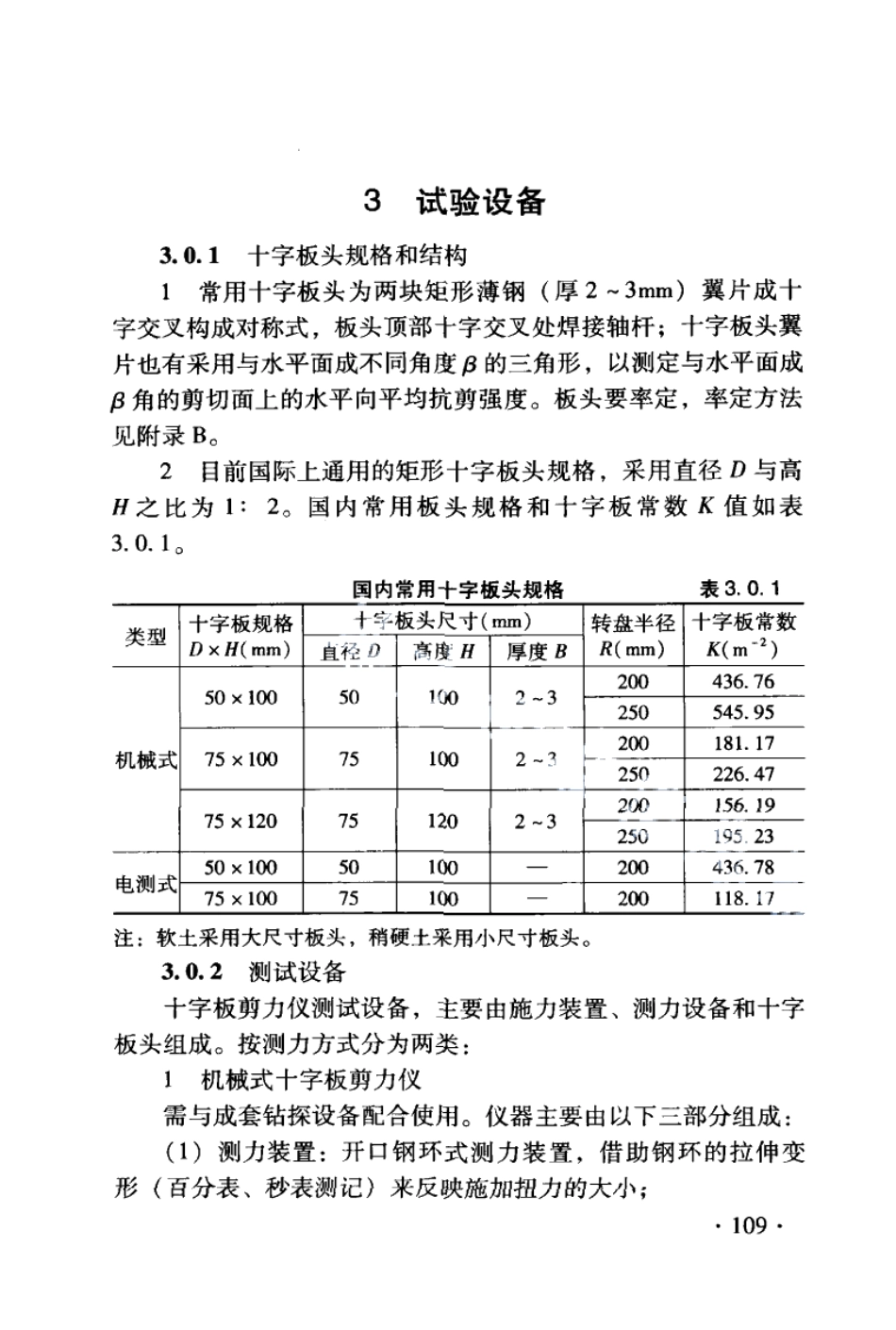

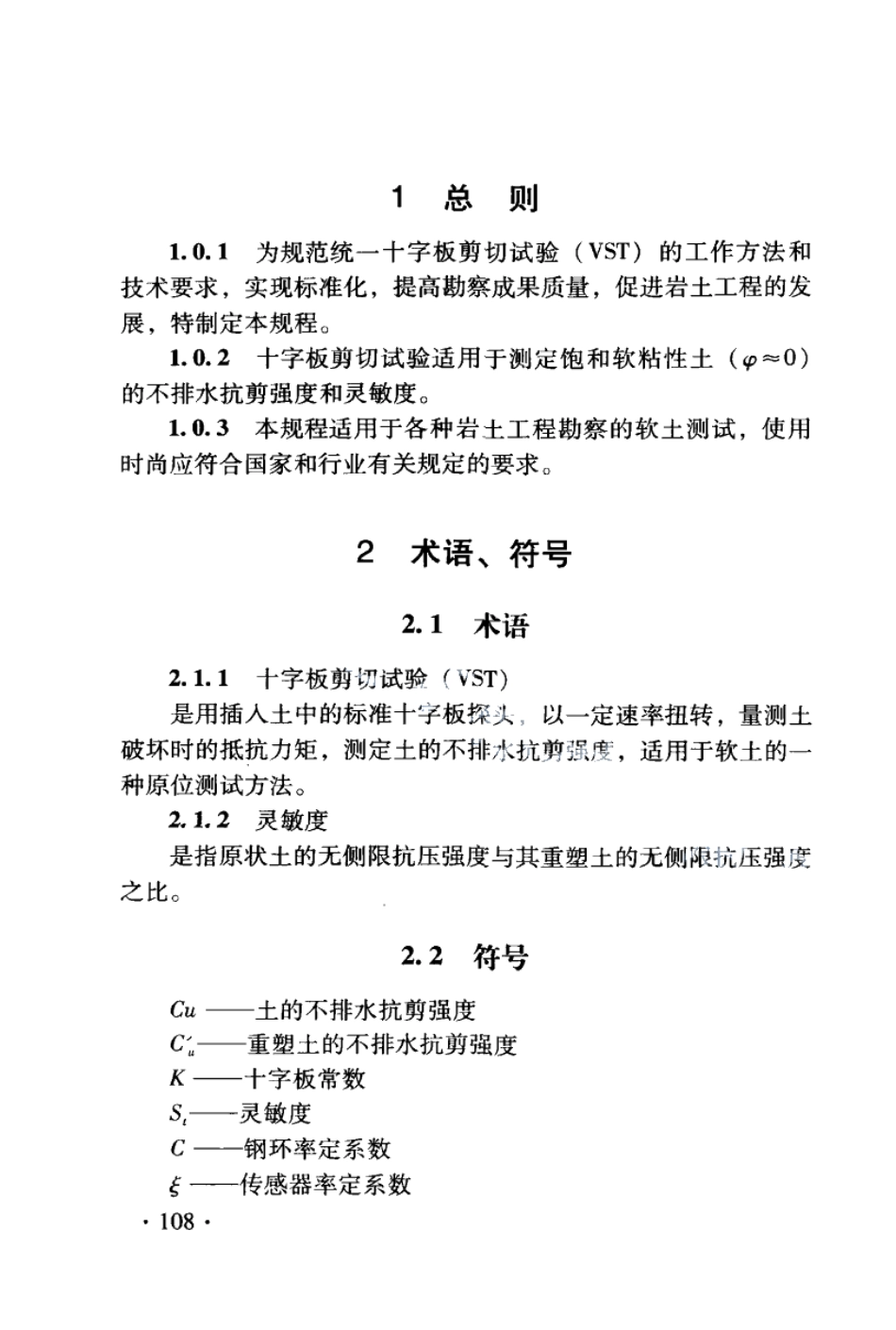

辽宁省地方标准五、十字板剪切试验规程Specifications for vane shear testDB21/T1564.5-2007主编单位：辽宁有色勘察研究院批准部门：辽宁省建设厅施行日期：2008年01月12日2007沈阳(2)十字板头：规格见表3.0.1：(3)轴杆：按轴杆与十字板的联接方式有离合式和牙嵌式两种。一般使用的轴杆直径为20mm。2电测式十字板剪力仪(1)十字板头：由十字板、扭力柱、测量电桥和套筒等组成；(2)回转系统：由祸轮、蜗杆、卡盘、摇把和插头等组成；(3)加力系统、量测系统、反力系统与静力触探仪共用。4测试方法4.0.1机械式十字板剪切试验1普通十字板测试方法和步骤（离合式板头）(1)在试验地点，按钻探程序用回转法或冲击法将套管下至欲试验深度以上35倍套管直径处；(2)清除孔内残土至试验深度，采用空心螺旋钻清孔效果更好：(3)将板头、轴杆、钻杆逐节接好，并用牙钳上紧，然后下人孔内至板头与孔底接触；(4)先用摇把套在导杆上，向左转动，使十字板头离合齿咬合，再将十字板头徐徐压人土中至预定试验深度（如压入有困难，可轻轻用锤击入)；(5)装上十字板剪力仪底座和加力、测力装置（开口钢环)，并将底座与套管之间用制紧轴拧紧；装上测微表，以(12)/10s的速产旋转转盘，每转1测记钢环变形读数1次，记录测表最大读从R,值；(6)在完成原状土的试验后，拔下连接导杆与测力装置的特制键，套上摇把连续转动导杆、轴杆等6转，使土体完全扰动，再插入特制键，按步骤记录重塑土的测微表最大读数R。值；110
