DB21T 1564.3-2007岩土工程勘察技术规程 岩土静力载步试验规程.PDF

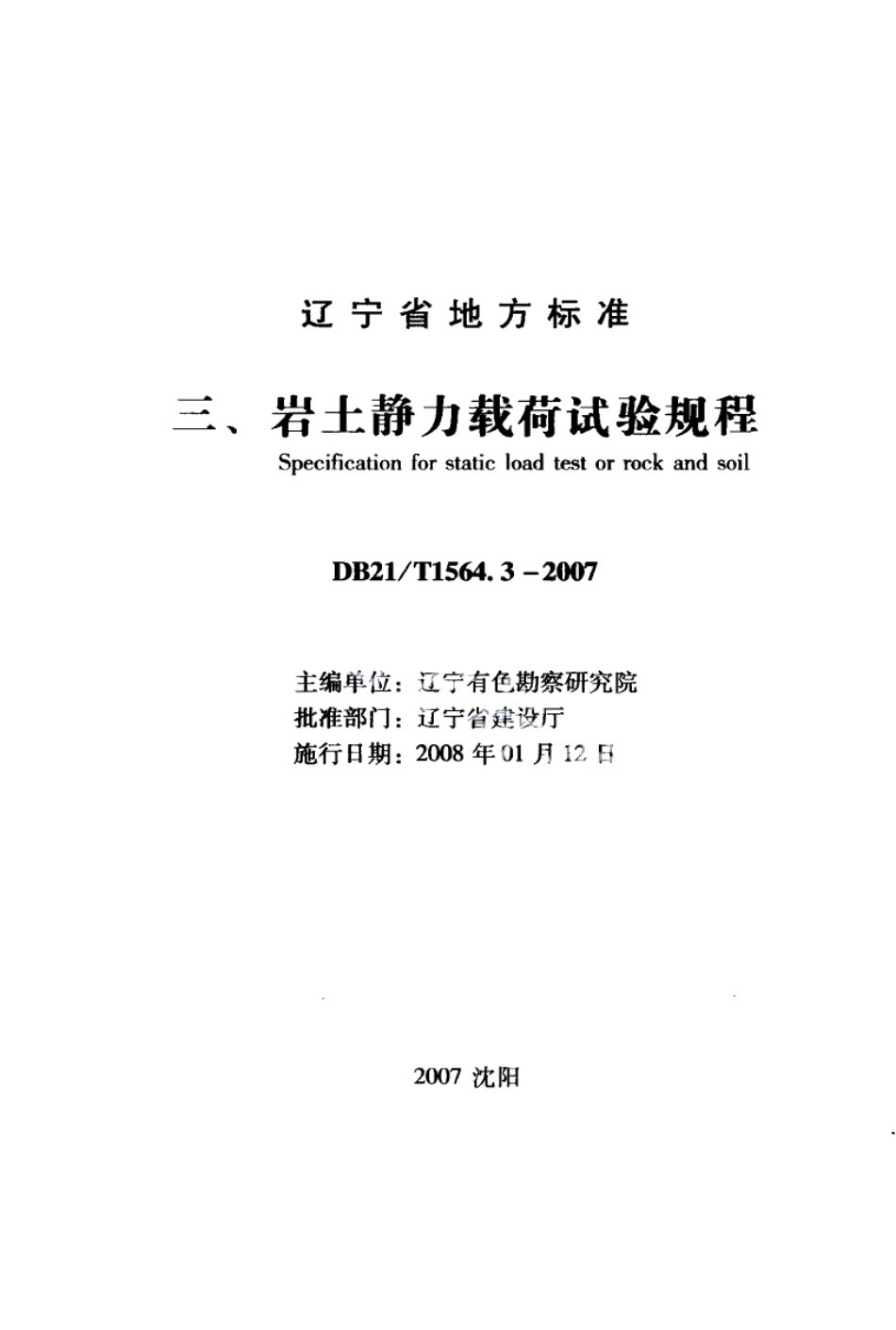

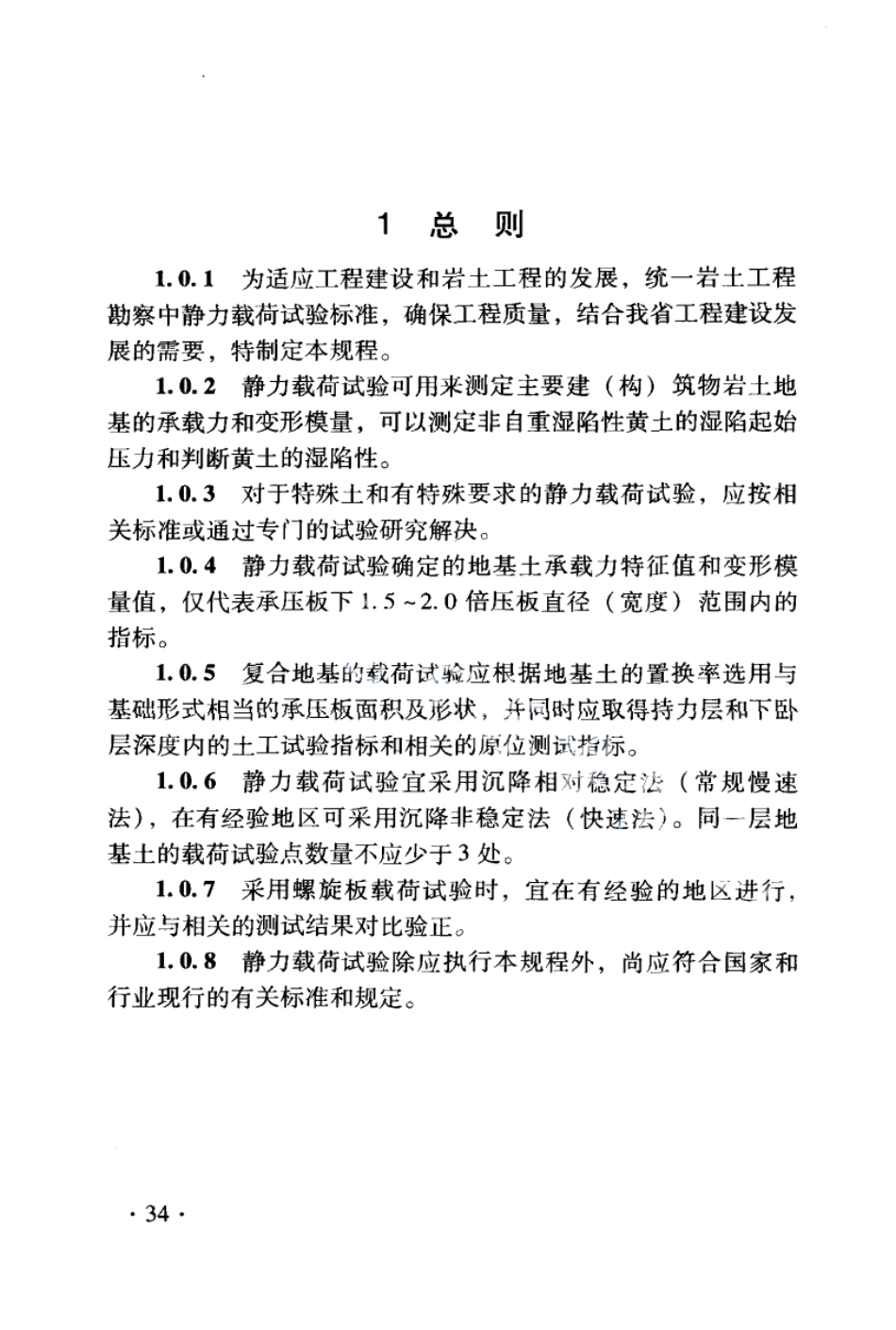

辽宁省地方标准三、岩土静力载荷试验规程Specification for static load test or rock and soilDB21/T1564.3-2007主编单位：辽宁有色勘察研究院批准部门：辽宁省建设厅施行日期：2008年01月12日2007沈阳1总则1.0.1为适应工程建设和岩土工程的发展，统一岩土工程勘察中静力载荷试验标准，确保工程质量，结合我省工程建设发展的需要，特制定本规程。1.0.2静力载荷试验可用来测定主要建（构）筑物岩土地基的承载力和变形模量，可以测定非自重湿陷性黄土的湿陷起始压力和判断黄土的湿陷性。1.0.3对于特殊土和有特殊要求的静力载荷试验，应按相关标准或通过专门的试验研究解决。1.0.4静力载荷试验确定的地基土承载力特征值和变形模量值，仅代表承压板下1.52.0倍压板直径（宽度）范围内的指标。1.0.5复合地基的载荷试验应根据地基土的置换率选用与基础形式相当的承压板面积及形状，并同时应取得持力层和下卧层深度内的土工试验指标和相关的原位测试指标。1.0.6静力载荷试验宜采用沉降相对稳定法（常规慢速法)，在有经验地区可采用沉降非稳定法（快速法）。同一层地基土的载荷试验点数量不应少于3处。1.0.7采用螺旋板载荷试验时，宜在有经验的地区进行，并应与相关的测试结果对比验正。1.0.8静力载荷试验除应执行本规程外，尚应符合国家和行业现行的有关标准和规定。342术语、符号2.1术语2.1.1刚性承压板用钢板或钢筋混凝土等材料制作的承压板，在荷载作用下不产生弯曲变形。2.1.2沉降相对稳定法（常规慢速法）载荷试验加荷方式采用分级维持荷载，按规定的沉降稳定标准进行加荷观测的载荷试验。2.1.3沉降非稳定法（快速法）按规定的时间为标准进行加荷观测而不按沉降稳定标准加荷观测的载荷测验。2.1.4地基承载力特征值指由载荷试验测定的地基土压力一变形曲线线性变形段内规定的变形所对应的压力值，其最大值为比例界限值。2.1.5复合地基部分土体被增强或被置换，而形成的由地基土和增强体共同承担荷载的人工地基。2.1.6人工地基原有土体经人为处理，或全部被置换，或彻底改变原有性能，而形成承担荷载的地基。2.2符号f一地基承载力特征值d一承压板直径或等代直径b一承压板宽度F一承压板面积35M一泊桑比E。一变形模量E,一不排水变形模量E。一排水变形模量S一实测沉降值S一修正后的沉降值C一P-S曲线直线段斜率S。一P-S曲线直线段S轴上截距Sw一第N级荷载下实测沉降值w一第N级荷载下沉降达到稳定标准时所需的时间N一加荷级数aw一第N级荷载下，S-lnt曲线的截距Bw一第N级荷载下，S-lnt曲线的斜率。一第m级荷载对第n级荷载第i次观测值中应扣除的残余沉降量S,一黄土浸水的湿陷量P一承压板的总荷载p一单位面积上所受的压力3仪器设备3.0.1静力载荷试验的承压板应符合下列规定：1应采用圆形或方形的刚性承压板：2平板载荷试验的承压板面积一般为0.1m2、0.25m2或0.5m2。在坚硬的粘性土中作试验时，可采用0.1m2;在软粘性土和松散一稍密砂类土中做试验时，承压板面积宜采用0.5m2；在碎石类土中做试验时，承压板直径宜大于受压层碎石最大粒径的1020倍。3螺旋板载荷试验应采用标准型螺旋承压板，其规格为：I型d=1601mm,投影面积为0.02m2;型d=2521mm,36
