YZT 0111-2005 托盘式、交叉带式包件分拣机.pdf

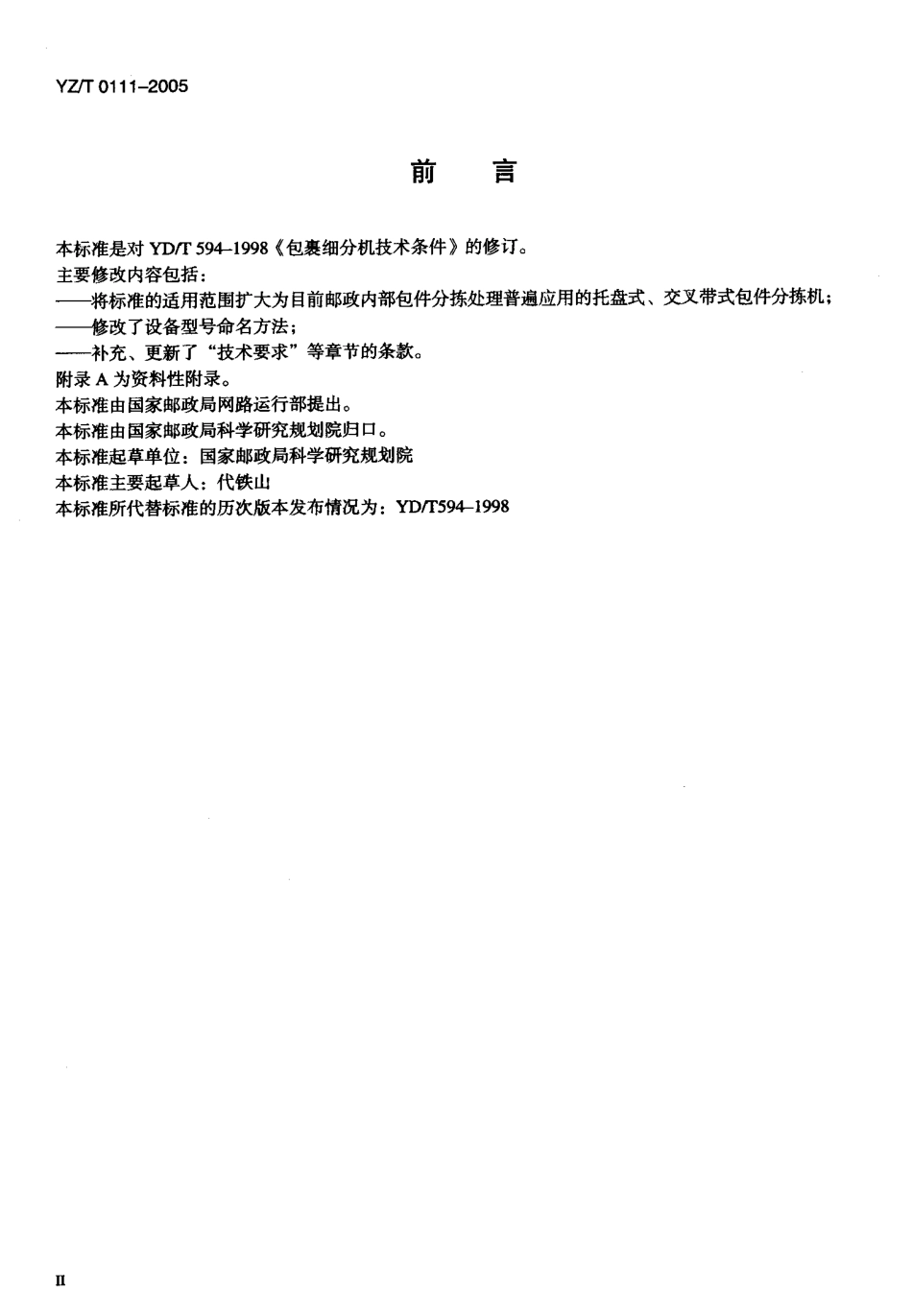

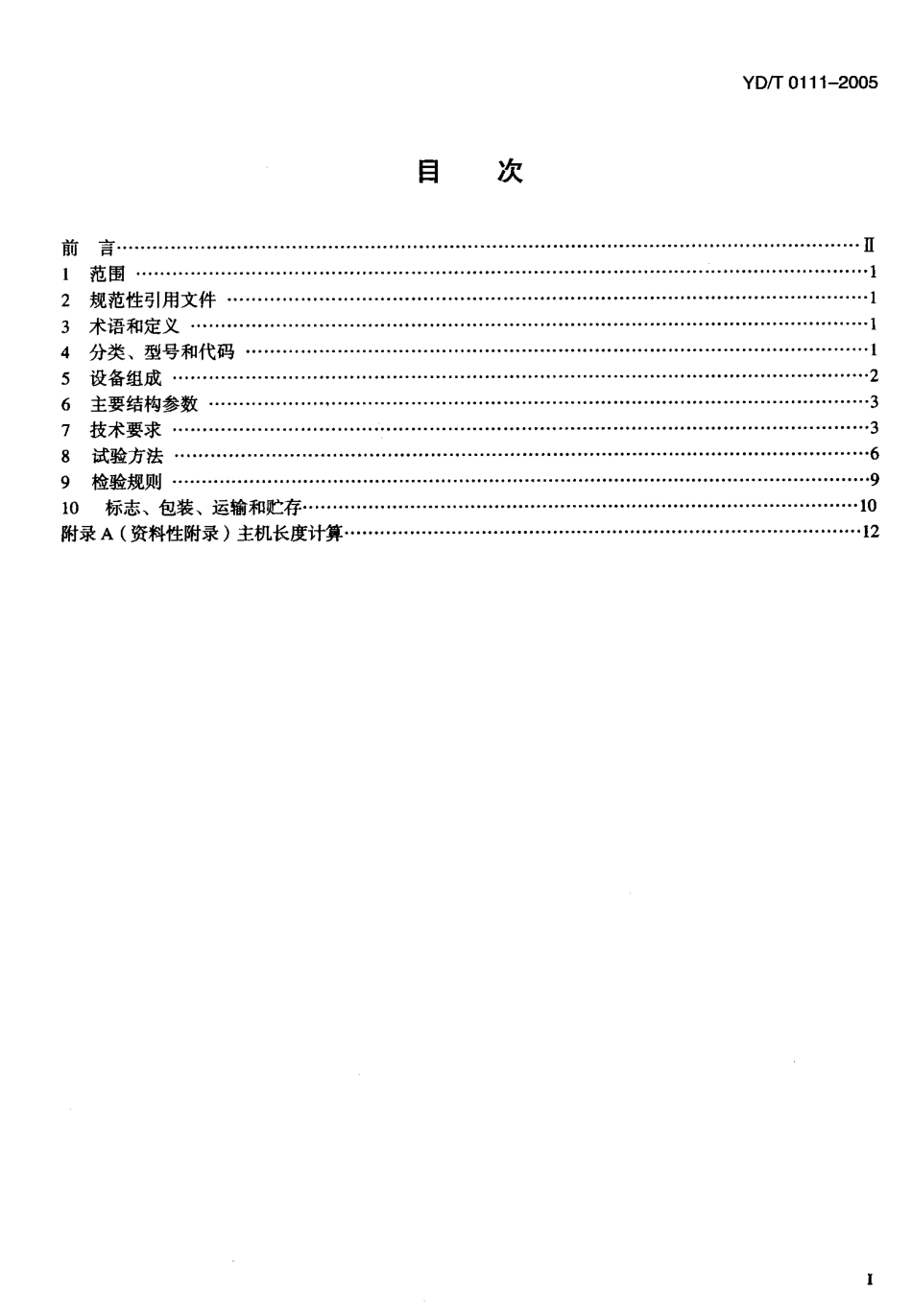

ICS 0 3 2 4 0M 8 2备室昙:1 63 8 2-2 0 0 5YZ中华人民共和国邮政行业标准丫 Z/T 0 1 1 1-2 0 0 5 代替YD/T 5 9 4-1 9 9 8托盘式、交叉带式包件分拣机T r a y a n d c r o s s i n g-b e lt p a rc e l s o rt in g m a c h in e s2 0 0 5-0 7-0 5 发布2 0 0 5-0 9-0 1 实施国家邮 政局发布丫D I T 01 11-2 0 0 5目次前言.11 范围 。规范性引用文件术语和定义 ，n.1 。.1分类、型号和代码 。一 1设备组成 .2主要结构参数 .3技术要求 .3试验方法 检验规则 l0l2标志、包装、运输和贮存2345678910附录A(资料性附录)主机长度计算丫乙厅01 1 1-2 0 0 5前言本标准是对 Y D/1 5 9 4-1 9 9 8 包裹细分机技术条件 的修订。主要修改内容包括:将标准的适用范围扩大为目 前邮政内 部包件分拣处理普遍应用的 托盘式、交叉带式包件分拣机;一一修改了设备型号命名方法;补充、更新了“技术要求”等章节的条款。附录A为资料性附录。本标准由国家邮政局网路运行部提出。本标准由国家邮政局科学研究规划院归口。本标准起草单位:国家邮政局科学研究规划院本标准主要起草人:代铁山本标准所代替标准的历次版本发布情况为:Y D/1 5 9 4-1 9 9 8丫乙汀 01 1 1-2 0 0 5托盘式、交叉带式包件分拣机1 范围 本标准规定了托盘式、交叉带式包件分拣机的分类、型号和代码，设备组成，主要结构参数，技术要求，试验方法，检验规则以及标志、包装、运翰和贮存等。本标准适用于托盘式、交叉带式包件分拣机设计、制造、检验、使用与维护。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日 期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B 1 9 1包装储运图示标志 G B/1 5 0 8 3生产设备安全卫生设计总则 Y D/1 9 6 3包裹、印 刷品、总包设备噪声测量方法 Y Z J r 0 0 4 3邮政设 备型号命名方法 Y Z/1 0 0 9 0.1邮 政 生 产 设备 分 类 与 编 码规 则 第 一 部 分:邮 件 处 理 设 备 Y Z J Z 0 0 3 7邮区中 心局分拣设备交换数据规范3 术语和定义 下列术语和定义适用于本标准。3.1 托 盘 式 包 件分 拣 机 t r a y p a r c e l s o rt i n g m a c h i n e 以 托盘为承 载方式的包件分拣机。3.2 交叉带式包件分拣机 c r o s s i n g-b e lt p a r c e l s o rt in g m a c h i n e 用与主 运动方向相互垂直的胶带来承载和落包的包件分拣机。3.3 整机分拣能力 s o rt in g c a p a c it y 单位时间内 包件分拣机所能分拣的 包件数量，以“件/h 表示。4 分类、型号和代码4.1 分类 托盘式包件分拣机、交叉带式包件分拣机按其布局方式不同可分为直线形包件分拣机、环形包件分拣机。4.2 型号 包件分拣机型号应符合 Y 7/1 0 0 4 3 的规定.见图t oYZ I T 0 11 1-2 0 0 5Y N B F序号，0 0 一 9 9分拣能力，件 m特征代号:1 z-一 托 盘式直线形 T H-托盘式 环形 2 一交叉带式直线形 7 H 一交叉带式环形包件分 拣机示例:Y N B F IZ 3 6 0 0-0 2 表示产品序列号为0 2，分拣能力3 6 0 1)件/h的托盘式直线形包件分拣机下 Y N B F H i7 2 0 0-01表示产品序列号为O l.分拣能力7 2 0 0 件/h的交又带式环形包件分 拣机。圈1 托盘式、交叉带式包件分拣机型号编制圈示4.3 代码 托盘式、交叉带式包件分拣机代码应符合Y Z J T 0 0 9 0.1 的 规定。托盘式包件分拣机的代码:1 4 1 4 0 0 交叉带式式包件分拣机的 代码:1 4 1 5 0 05 设备组成5.，托盘式包 件分拣机 托盘式包件分拣机主要由上包机、分拣小车、倾翻机构、格口滑槽、驱动装置、牵引部分、张紧 装置、控制系统等部分组成，见图20-一-一-一-一-一 一一-一一 一 一-一 一 一 一-一一-一，.主机部分:j i44 *31fR5 ad i 一-一-一-一 _ 一一_ 一-一 一_ _ _一-一-一一 _ _ _ _一J圈2 托盘式包件分拣机组成框圈5.2 交叉带式包件分拣机 交叉带式包件分拣机主要由 上包机、分拣小车、格口 滑槽、驱动装置、牵引部分、张紧装置、控制系统等部分组成，见图3 0一一一，一一一一11二11.一 1t+l#一 r 1t 3bLBBS ”!三赵口圈3 交叉带式包件分拣机组成框图丫 Z汀 01 1 1-2 0 0 56 主要结构参数6.，结构尺寸6.1.1 主机长度 主机长度依据格口数和现场布局的需求确定，并可按附录A中公式进行计算，其中直线形包件分拣机长度(外廓)计算参见A.1，环形包件分拣机长度(展开)计算参见A.2 o6.1.2 主机截面宽度 主机截面宽度，即两侧格口 滑槽在与主机运行垂直方向 上的水平投影外廓尺寸，应满足实际业务需求。6.1.3 主机高度 分 拣小车盘(带)面离地高度应满足实际业务需求，且机架下人行通道处净空高度应妻1 9 0 0 m m o6.2 格口尺寸6.2.1.1 宽度:6 2 5 u mm,7 5 0 m m,I 0 0 0 m m及以上尺寸的整倍数。6.2.1.2 格口 滑槽平槽上表面 距地面高度:7 0 0 m m一 I o 0 o n m m6.3 分拣小车中心距 分 拣小车中 心距:5 0 0 m m,6 2 5 n m m,7 5 0 m m,I 0 0 0 m m,(I l 0 0 m m)、1 2 0 0 m m,1 2 5 0 m m6.4 上包机6.4.1 宽度 上包机宽度应满足实际业务需求。6.4.2 角度 上包机中心线与分拣主机中 心线之间的夹角为3 0 0、4 5 0、6 0 0、9 0 0。7 技术要求 托盘式、交叉带式包件分拣机安全设计应符合G B/T 5 0 8 3的相关规定。7.1 环境条件7.1.1 环境温度:-5 一+4 0 cC7.1.2 相对湿度:3 5%一 9 5%7.1.3 电源7.1.3 额定电压:A C 2 2 0(1 土1 0%)V和 A C 3 8 0(I 土1 0%)V7.1.3.2 频率:5 0(1 土 2%)H z7.2 上机邮件规格7.2.1 包件质量:O.l k g 一 3 5 k g7.2.2 包件尺寸:长度小于1 O O O m m，其余任一边应在5 m m一 5 5 0 m m之间，且长、宽、高三边之和不小于2 0 0 m mo7.3 主要技术指 标7.3.1 整机分拣能力:2 4 0 0 件/h,3 6 0(!件/h,5 4 0()件/h,7 2 0 0 件/h,1 0 8 0 0 件/h,1 3 0 0 1 件/h o7.3.2 运行速度:0.2 5 m/s 一 2.5 m/s7.3.3 实物分拣差错率:缓 3/1 0 0 0 07.3.4 O B R自 动识别装置7.3.4.，识读能力:识读能力应与整机分拣能力相适应。7.3.4.2 识读差错率:1/1 0 0 0 07.3.5 单席上包能力:-1 5 0 0 件/h7.3.6 分拣席位:飞 一8 个YZJT 01 1 1-2 0 0 5 7.3.7 工作噪声7.3.7.1 驱动装置工作噪声7.3.7.1.，常规驱动方式(链轮、螺杆等驱动方式)噪声:7 3 d B(A)7.3.7.1.2 直线电机驱动方式噪声:落7 0 d B(A)7 念7.2 分拣小车动作工 作噪声7.3.7.2.，托盘式分拣小车工作噪声:s 7 5 d B(A)7.3.7.2.2 交叉带式分拣小车工作噪声:鉴7 0 d B(A)7.3.7.3 上包机工作噪声:蛋7 2 d B(A)7.4 可靠性7.4.1 整机允许连续工作时间:31 6 h7.4.2 平均连续无故障工作时间:3 5 0 0 h7.4.3 整机和减速器第一次大修前使用时间:2 0 0 0 0 h7.4.4 整机使用寿 命:3 5 0 0 0 0 h7.4.5 设备可用度A:-9 9%7.4.6 设备维 修7.4.6.1 更换单件易损件所需平均时间:0.2 5 h7.4.6.2 更换单个部件所需平均时间:蕊0.5 h7.5 机械部分技术要求7.5.1 上包机各传输段应运行平稳、无异声，启停自 如、可靠。7.5.2 分拣主机应具有缓启动、调速等功能，且运行平稳。7.5.3 连续运行1 6 h，减速器温升不大于6 5 9 0，且温度不高于8 5 9.;直线电机应加装散热装置，外表温度不高于8 5 T07.5.4 张紧装置总张紧行程不小于分拣小车中心距之半。7.5.5 牵引部分各滚轮安装牢固，转动灵活。单点或两点驱动时，牵引 单元许用拉力应不小于RN;采用直线电机多点驱动时，牵引 单元许用拉力应不小于2 k N o7.5.6 人格执行机构和复位机构动作迅速灵活，准确可靠。7.5.7 机架结构 应便于安装维护，各构件连接应牢固;刚性良 好，运行平稳无明显晃动。7.5.8 分拣刁、车 应动作灵活、准确，且自 锁及复位 平稳可靠。7.5.9 牵引部分运行轨道应平滑，接头处不许有逆向阶差，顺向阶差不大于 0.5 m m，接头间隙不大于l mmo7.5.1 0 整机运行时，分拣小车盘(带)面无明 显摆动，转弯处分拣小车间 不得有干涉现象。7.5.1 1 整机应采用模块化设计，主要零部件中相同零部件应具有良 好的 通用性、互换性。7.6 控制系统技术要求7.6.1 信息输入和控制功能7.6.1.1 分拣信息输人方式采用键人方式、条码扫描方式。7.6.7.2 具有连码功能，可用重复键对包件进行连续重复分拣。7.6.1.3 具有消码功能，可取消前一已按分拣信息。7.6.1.4 具有改码功能，可修正该上包机的 最后一个且未进人分拣区域的包件的分 拣信息。7.6.1.5 设 备 应根 据 各席 位 所 输人的 包 件 分 拣信 息，同 步跟 踪 分 拣小车，进 行 落包 智 能 控制，使 包 件落人指定格口，各席位操作互不影响。7.6.1.6 应具有自 动补零功能。7.6.1.7 应具有格口请封功能，即系统应能对格口 进行封闭，禁止向该格口落 包的功能。7.6.1.8 应具有封闭分拣小车功能。7.6.1.9 交叉带式分 拣小车应具有自 动对中功能。丫 乙叮 0 1 1 1-2 0 0 5 7.6.2 数据统计、通信与打印 7.6.2.1 基本数据统计包括:a)分拣机日 分拣总 件数;b)各席位分拣 数;c)每个格口 分拣总件数;d)分拣封发总箱(袋)数;e)每个格口 封发总箱(袋)数;f)每 箱 袋)包件件数;9)能对以上信息进行累计统计(按年、月、周等)o7.6.2.2 通信与打印 a)应留 有与邮政综合网 进行双向 通信的接口。数据统计及数据格式应符合Y Z J Z 0 0 3 7 的 规定;b)应具有网 络信息勾挑核对及网络分拣功能(即利用邮政综合网的信息对包件进行人格分配控制);c)应能生成相应的单据报表。7.6.3 查询 与显示7.6.3.1 随 机显示:可作满格、查询和请封显示。7.6.3.2 分拣作业过程中 及结束后的查询与显示:输人命令即 可查询、显示7.6.2.1 中a)一 e)规定的各项数据。7.6.3.3 运行监控:能在线显示设备的开机、关机、运行、满格等运行状态，记录故障位
