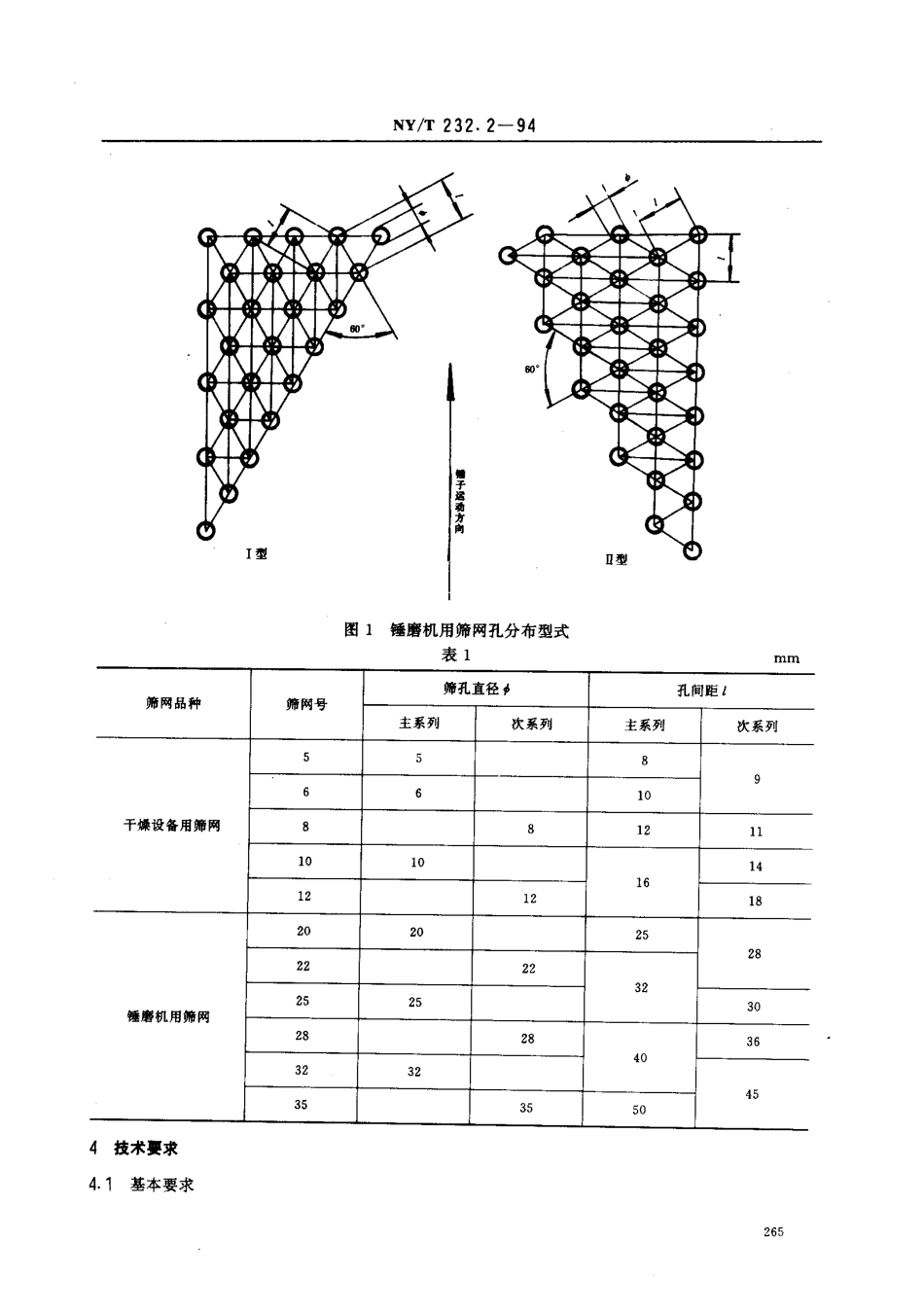

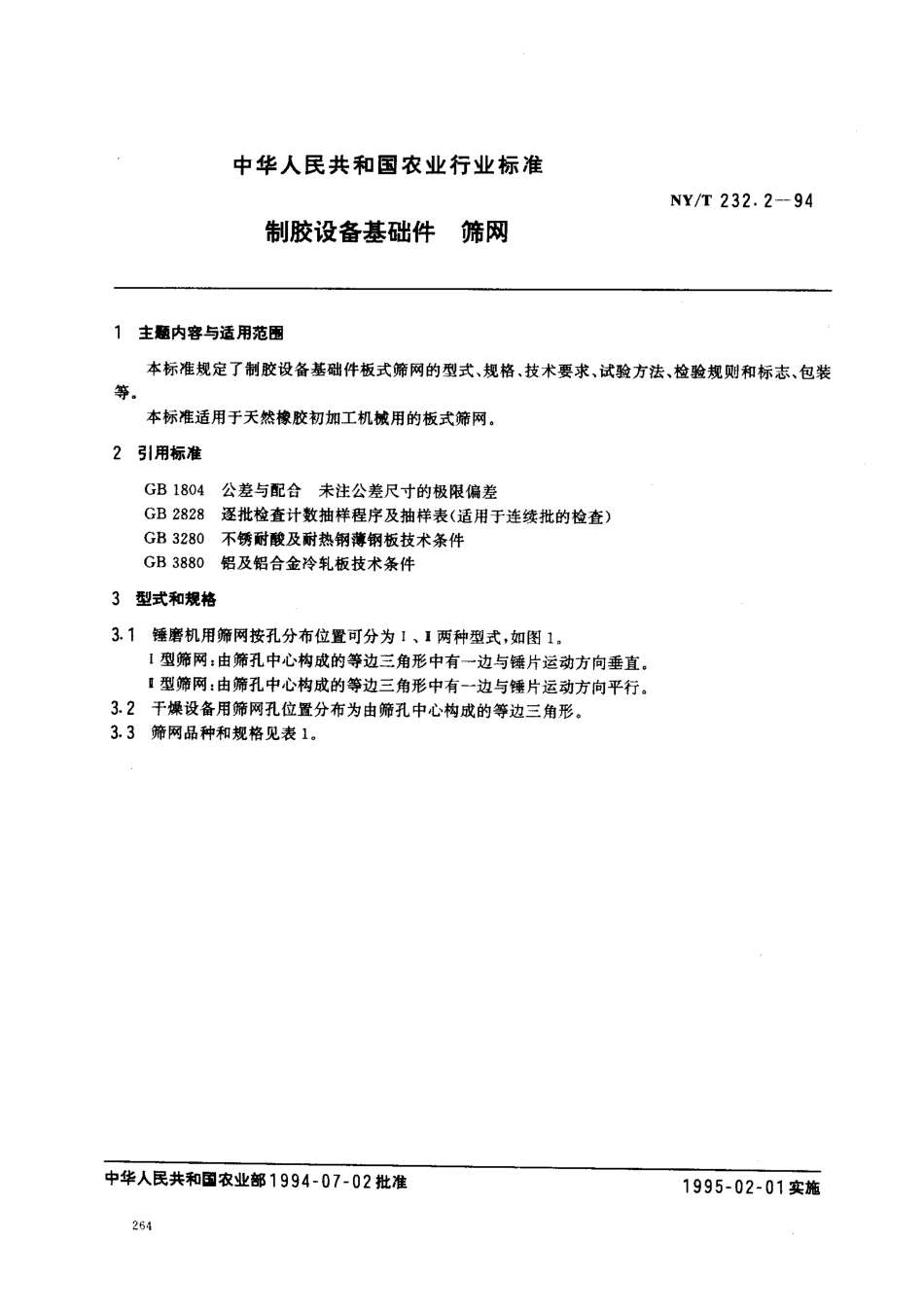

中华人民共和国农业行业标准N Y/T 2 3 2.2 一9 4制胶设备基础件筛网1 主肠内容与适用范围 本标准规定了制胶设备基础件板式筛网的型式、规格、技术要求、试验方法、检验规则和标志、包装等。本标准适用于天然像胶初加工机械用的板式筛网。2 引用标准G B 1 8 0 4 公差与配合 未注公差尺寸的极限偏差G B 2 8 2 8 逐批检查计数抽样程序及抽样表(适用于连续批的检查)G B 3 2 8 0 不锈耐酸及耐热钢薄钢板技术条件G B 3 8 8 0 铝及铝合金冷轧板技术条件3 型式和规格3.1 锤磨机用筛网按孔分布位置可分为I、I 两种型式，如图I.1 型筛网:由 筛孔中心构成的等边三角形中 有一边与锤片运动方向 垂直.I 型筛网:由 筛孔中心构成的等边三角形中有一边与锤片 运动方向 平行。3.2 干燥设备用筛网孔位置分布为由筛孔中心构成的等边三角形。3.3 筛网品种和规格见表 1,中华人民共和国农业部1 9 9 4 一 0 7 一 0 2 批准1 9 9 5 一 0 2 一 0 1 实施N Y/T 2 3 2.2 一 9 4图 1 锤磨机用筛网孔分布型式 表 1筛网品种筛网号筛孔直径声孔间距l主系列次系列主系列次系列干燥设备用筛网5589661 0881 21 11 01 01 61 41 21 21 8锤磨机用筛网2 02 02 52 82 22 23 22 52 53 02 82 8403 63 23 24 53 53 55 04技术要求 基本要求2 6 5N Y/T 2 3 2.2 一 9 44.1.1 按经规定程序批准的技术文件制造。4.1.2 筛孔直径0 和孔间距1 尺寸应符合表1 的要求。4.2 锤磨机用筛网 锤磨机用筛网的形状见图 2。!仁 图 2 锤磨机用筛网4.2.1 用机械性能不低于G B 3 2 8。规定的O C r 1 3 材料制造.4.2.2 圆弧R尺寸偏差应符合G B 1 8 0 4 中H 1 4 的规定。4.2.3 宽度B尺寸偏差应符合G B 1 8 0 4 中h 1 5 的规定。4.2.4 表面粗糙度应不低于图2 的要求。4.3 干燥设备用筛网4.3.1 用G B 3 8 8 0 规定的机械性能不低于L:的材料制造。4.3.2 两对角线长度差应小于4 m m.4.3.3 长度和宽度尺寸偏差均应小于2.5 m m o5 试验方法圆弧R尺寸偏差用圆弧样板(精度。.2 m m)检验。长度和宽度尺寸偏差用钢卷尺检验。表面粗糙度用五倍以上的放大镜观察，与G B 6 0 6 0.2 规定的表面粗糙度进行祥块比较检验。检验规则5.152536.1 批量组成和抽样规则6.1.1 由每十件筛网组成一个批量。6.1.2 每批随机抽取检验。6.2 不合格分类 被检查项目 凡不符合本标准第4 章要求的均称为不合格。按其对产品质量的影响程度分为:B类不合格和C类不合格。不合格分类见表2N Y/T 2 3 2.2 一9 4表 2锤磨机用筛网干燥设备用筛网不合格分类序号项 目数量项 目数蓄本标准4.2.1 条本标准4.3.1 条本标准4.1.2 条本标准4.12 条本标准 4.2.2 条本标准 4.3.2 条本标准4.2，3 条本标准4.3.3 条本标准4.2.4 条6.36.3.1取 6 5.合 格 质 量 水 平(A Q L)和 检 查 水 平(I L)一 合格质量水平:B 类取6.5;c类出厂检验取2 5,型式检验干燥设备用筛网取4 0;锤磨机用筛网6.3.26.46.4.1 检查水平:B类和C类均取一般检查水平 工。出厂检验6.4.V 5经制造厂质量检验部门检验合格并发合格证，才能出厂。检验项目:锤磨机用筛网按4.2.2 和4.2.3 条;干燥设备用筛网按4.3.2 和4.3.3 条，其方法按章规定。6.4.3 抽样方案见表3 e表 3筛网品种锤磨机用筛网干燥设备用筛网不合格分类C样本大小(n)2检查水平(I L)I样本字码A项 目数46合格质量水平(A Q L)2 5合格判定数(A c)1不合格判定数(R e)26.5.1 当有下列情况之一时，应进行型式检验:e.新产品的试制定型鉴定;b.国家质量监督机构提出进行型式检验的要求时。6.5.2 检验项目:本标准第4 章，其方法按第 5 章规定。6.5.3 抽样方案见表 4,6.6 判定规则若样本中各类不合格数均小于或等于其合格判定数，则判该批为合格批;若样本中各类不合格数有N Y/T 2 3 2.2 一9 4一类大于或等于其不合格判定数，则判该批为不合格批。表 4筛网品种锤磨机用筛网干操设备用筛网不合格分类BcBc样本大小(n)2检查水平(1 L)1样本字码A项 目数21 621 0合格质t水平(A Q L)6.56 56.54 0合格判定数(A c)0302不合格判定数(R e)14136.7 检查后的处置 检查后的处置按G B 2 8 2 8 中4.1 2 条的规定。7 标志、包装、运翰和贮存7.1 标志与合格证7.1.1 筛网应有制造厂标志，标志内容包括:a制造厂厂名;b产品名称;c商标;d.产品型号或标记;e.制造日 期或生产批号;f.产品的主要参数。7.1.2 包装中要随带产品合格证，合格证内容包括 a.制造厂名称，b.产品名称和型号规格;c.检验员签名(或盖章)和日 期。7.2 包装、运输和贮存7.2.1 产品应存放在防雨的仓库内。7.2.2 锤磨机筛网上面不得叠放东西。7.2.3 产品的包装和运输应符合订货合同要求。附加说明:本标准由中华人民共和国农业部农垦司提出。本标准由广东省粤西农垦第一机械厂负责起草。本标准主要起草人孙悦平、林志鹏。
