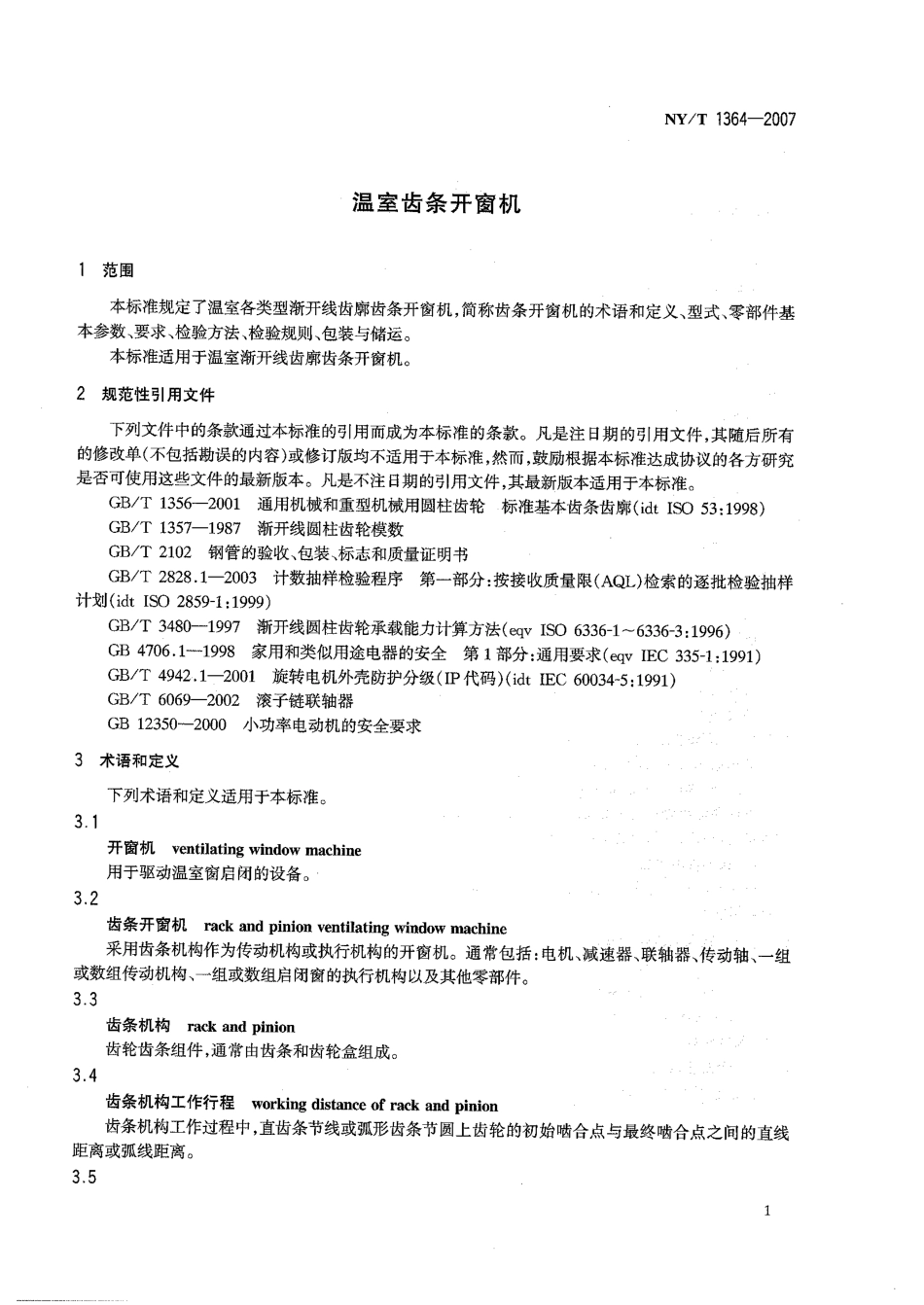

NY/T1364-2007温室齿条开窗机1范围本标准规定了温室各类型渐开线齿廓齿条开窗机，简称齿条开窗机的术语和定义、型式、零部件基本参数、要求、检验方法、检验规则、包装与储运。本标准适用于温室渐开线齿廓齿条开窗机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1356一2001通用机械和重型机械用圆柱齿轮.标准基本齿条齿廓(idt IS053:1998)GB/T1357一1987渐开线圆柱齿轮模数GB/T2102钢管的验收、包装、标志和质量证明书GB/T2828.1一2003计数抽样检验程序第一部分：按接收质量限(AQL)检索的逐批检验抽样计划(idt IS02859-1:1999)GB/T3480一1997渐开线圆柱齿轮承载能力计算方法(eqv IS06336-16336-3:1996)GB4706.1-1998家用和类似用途电器的安全第1部分：通用要求(eqv IEC335-1:1991)GB/T4942.1一2001旋转电机外壳防护分级(IP代码)(idt IEC60034-5:1991)GB/T6069一2002滚子链联轴器GB12350-2000小功率电动机的安全要求3术语和定义下列术语和定义适用于本标准。3.1开窗机ventilating window machine用于驱动温室窗启闭的设备。3.2齿条开窗机rack and pinion ventilating window machine采用齿条机构作为传动机构或执行机构的开窗机。通常包括：电机、减速器、联轴器、传动轴、一组或数组传动机构、一组或数组启闭窗的执行机构以及其他零部件。3.3齿条机构rack and pinion齿轮齿条组件，通常由齿条和齿轮盒组成。3.4齿条机构工作行程working distance of rack and pinion齿条机构工作过程中，直齿条节线或弧形齿条节圆上齿轮的初始啮合点与最终啮合点之间的直线距离或孤线距离。3.51
