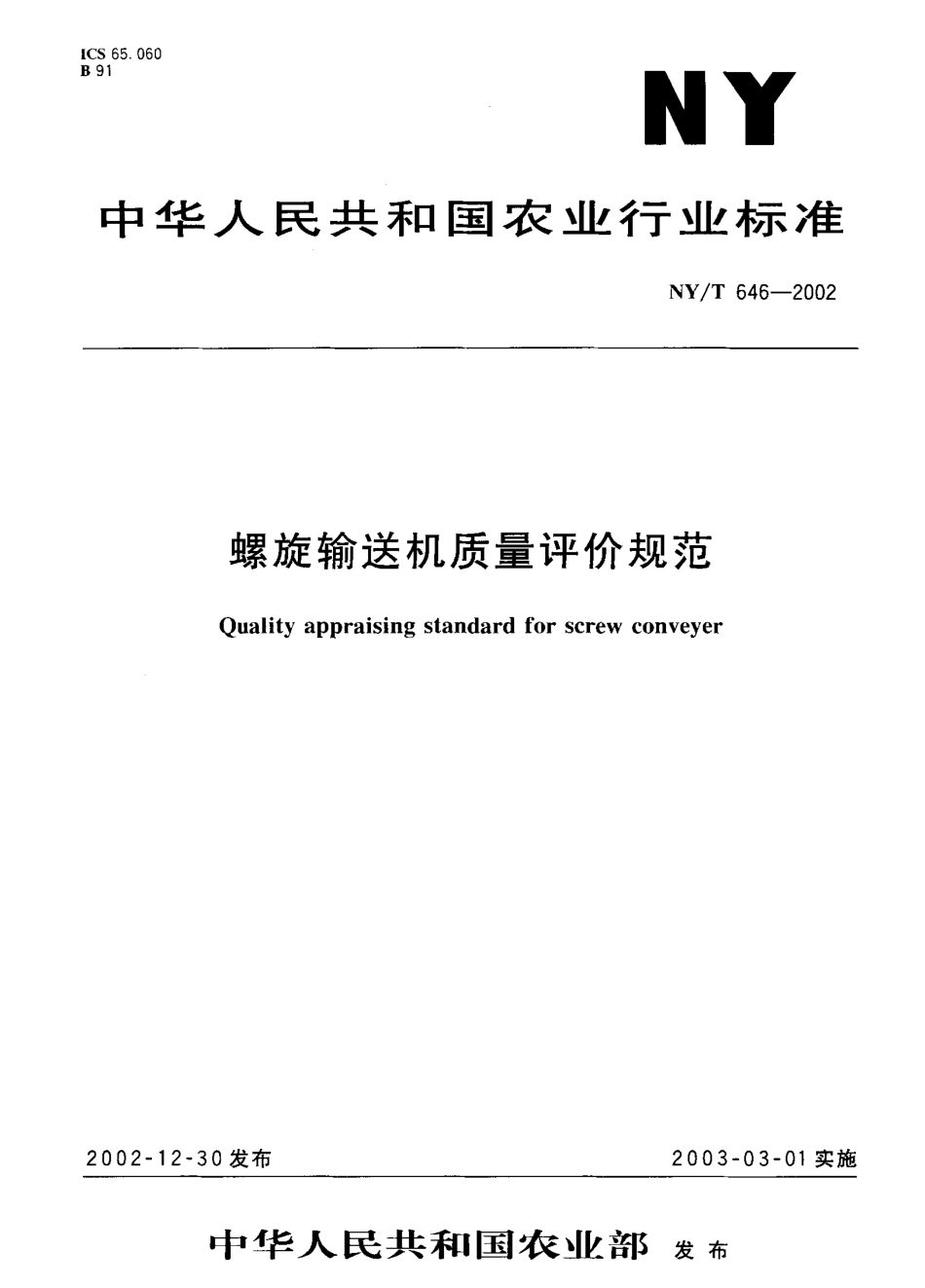

IC SB 9 16 5.0 6 0中 华 人 民 共 和 国 农 业 行 业 标 准N Y/T 6 4 6-2 0 0 2螺旋输送机质量评价规范Q u a l i t y a p p r a i s i n g s t a n d a r d f o r s c r e w c o n v e y e r2 0 0 2 一 1 2 一 3 0发布2 0 0 3 一 0 3 一 0 1 实施中 华 人 民 共 和 国 农 业 部发 布N Y/T 6 4 6-2 0 0 2前言本标准由农业部农垦局提出。本标准起草单位:农业部干燥机械设备质量监督检验测试中心、农业部农产品加工机械设备质量监督检验测试中心。本标准主要起草人:潘九君、邢佐群、顾冰洁、梁中华、王鹏、姜秀富、王艳丰。N Y/T 6 4 6-2 0 0 2螺旋输送机质量评价规范范 围 本标准规定了螺旋输送机的产品质量指标、试验方法和检验规则。本标准适用于水平、倾斜和垂直连续均匀输送粮食、种子、松散物料和颗粒物料等移动式和固定式螺旋输送机的产品质量评价、试验鉴定和产品质量监督抽查检验。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件 其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本标准。G B/丁9 8 5 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 G B/T 2 8 2 8-1 9 8 7 逐批检查计数抽样程序及抽样表(适用于连续批的检查)G B/T 3 7 6 8-1 9 9 6 声学、声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 G B/T 4 0 6 4 电器设备安全设计导则 G B/T 8 1 7。一1 9 8 7 数字修约规则 G B 9 9 6 9.1-1 9 9 8 工业产品使用说明书 总则 G B 1 0 3 9 5.1-2 0 0 1 农林拖拉机和机械 安全技术要求第一部分:总则 G B 1 0 3 9 6-1 9 9 9 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则J B/T 5 6 7 3-1 9 9 1 农林拖拉机及机具涂漆通用技术条件J B/T 7 6 7 9-1 9 9 5 螺旋输送机3 质f指标 作业性能螺旋输送机的主要作业性能应符合表1 的规定表 1 性能指标序号项目指标生产率/(t/h)其他工作状态妻企业标准规定(或设计)值垂直输送时)企业标准规定(或设计)值2单位耗电量/k W h/(t m)企业标准规定(或设计)值3破碎率增值/(%)0.2糙米率增值(稻谷)/(%)镇0.54噪声/d B(A)落8 05可靠性有效度/(%)要 9 66轴承温升/镇2 5N Y/T 6 4 6-2 0 0 2表 1(续)序号项目指标7漆膜厚度/f-)4 58漆膜附着力允许 2 级 2 处，3 级 1 处9涂漆外观色泽均匀，平整光滑，无露底，流痕不多于 2处，每处流痕不超过 5 0 m m注:生产率及单位耗电量指标均以输送小麦为准，按容量 y=0.7 5 t/m 0 计算3.2 空运转性能3.2.1 空运转时应运转平稳，螺旋叶片不应与壳摩擦，无卡滞现象，无异常响声。3.2.2 轴承部位应密封可靠，无漏油现象3.3 输送螺旋3.3.1 螺旋叶片3.3.1.1 螺旋叶片分为左旋和右旋。喂人端可根据物料需要用单螺旋叶片，双头螺旋叶片和三头螺旋叶片3.3.1.2 螺旋叶片应用碾压成型、冷挤、模压和冲压等方法制造。3.3.1.3 螺旋叶片应为整体式，或由几部分焊接而成。3.3.1.4 螺旋叶片的厚度应符合表2 的要求。表 2 螺旋叶片厚度项目指标螺旋公称直径/m m1 0 01 2 51 6 02 0 02 5 03 1 54 005 0 06 3 08 0 01 0 0 01 2 5 0螺旋叶片厚度/m m2.0-2.52.5 3.03.0-3.54.05.05.0-6.03.3.2 螺旋叶片轴 螺旋叶片轴应用中、低碳钢圆钢或冷拉圆钢，无缝钢管及直缝电焊钢管等制造。长度2 m、直径l MD.;.:.:外露回转件应有防护装置，防护装置应符合G B 1 0 3 9 5.1 的规定。对操作人员有危险的部位，在明显的位置应有安全警示标志。标志应符合G B 1 0 3 6 9 的规定。N Y/T 6 4 6-2 0 0 23.5.4 移动式螺旋输送机的升降装置应安全可靠、调节轻便。3.5.5 产品使用说明书应规定安全操作注意事项。3.6 装配质f3.6.1 装配件应连接牢固。3.6.2 喂人门应能调节并配有锁定装置。3.6.3 拆卸螺旋时不应拆卸驱动装置3.6.4 拆卸中间轴承时不应拆卸输送螺旋。3.6.5 中间轴承应有润滑口或润滑油嘴。3.6.6 移动式螺旋输送机行走轮的接地面应用缓冲耐磨材料制成。3.7 焊接质t 焊接质量应符合G B/T 9 8 5 的规定。焊缝应均匀牢固，不应有裂纹、气孔、夹渣、漏焊、烧穿和虚焊等缺陷。3.8 使用说明书3.8.1 说明书应通俗易懂，必要处应配附图。3.8.2 说明书的编写格式和内容应符合G B 9 9 6 9.1 的规定并应有产品“三包”和质量保证内容。3.9 标志、包装、运输和储存3.9.1 每台螺旋输送机应在明显位置装有固定的金属铭牌，其内容应包括:a)产品名称和型号;b)产品主要技术参数;c)制造日 期和产品编号;d)制造厂名称、厂址3.9.2 产品包装、运输和储存应符合下列要求:a)保证产品在运输和存放过程中完整无损，表面无划痕，漆膜脱落，挤压变形等。b)驱动电动机应单独包装，且有防护措施。c)分段运输的输送机体等应捆扎固定牢固。d)随机技术文件包括产品合格证，使用说明书及装箱单或附件，均应装箱或固定在螺旋输送机 机身上。e)存放时要有良好的通风防潮条件，若露天存放应有防雨淋和日晒措施。4 试验方法4.1 性能试验4.1.1 试验 目的 考核样机的各项性能和技术经济指标是否达到设计要求和质量指标。4.1.2 抽样方法4.1.2.1 抽样方法应符合G B/T 2 8 2 8 的规定。4.1.2.2 在生产单位近 1 2 个月生产的产品中随机抽样。4.1.2.3 抽样数量为2 台。当试验受条件限制时，可以临时协商确定抽样数量，但判定原则不变。4.1.2.4 按要求填写抽样单。4.1.3 试验要求4.1.3.1 性能试验不得少于3 次，每次试验间隔时间)3 0 mi n,4.1.3.2 性能试验前应测定样机的主要技术参数。4.1.4 试验条件4.1.4.1 试验样机应按使用说明书要求进行安装，并调整到正常工作状态。N Y/T 6 4 6-2 0 0 24.4.4.4.1.4.21.4.31.4.41.4.5试验时喂人量应控制在达到额定生产率要求的范围内。试验用物料应是该螺旋输送机正常工作时输送的物料之一。试验用物料为谷物时，其含水率(2 0%，含杂率(5%.试验用仪器、仪表应检定合格。其主要测量参数和准确度要求应符合表3 的规定。表 3 Xf参数准确度要求序号测量参数准确度1质量试验物料称量士0.2 k g样 品处理称量士0.1 g测量含水率称量士0.0 1 g2时间士0.5 s/d3温度士 0.5 4长度按常规要求4.1.4.6 试验数据处理及修约应符合G B/T 8 1 7 0 的规定。4.1.5 试验内容及方法4.1.5.1 空运转试验 按本标准3.2 的要求逐项检查，并测定噪声，观察空运转性能。4.1.5.2 轴承温升测定 空运转3 0 m i n 结束后，马上用能触及到轴承部位的测温仪表测量轴承及电机温升。4.1.5.3 噪声测定 空运转状态下，在样机四周距样机表面1 m，距地面高 1.5 m的不同位置测定，测点不应少于5 点。测试方法及数据处理应符合G B/T 3 7 6 8 的规定4.1.5.4 生产率测定4.1.5.4.1 空载运转正常后，投人物料至满负荷运行，并保持稳定状态。4.1.5.4.2 试验时间不少于 3 0 m i n，记录测试时的开始和终止时间，物料提升高度及机器出料口物料的总质量。按式(1)计算生产率。G砚 一3 o 下 言 1 。(1)式中:Q生产率，单位为吨每小时(t/h);G 测定时间内物料总质量，单位为千克(k g);丁测定时间，单位为秒(、)。4.1.5.5 单位耗电最测定4.1.5.5.1 在测定生产率的同时，测试电功率值(电流和电压等)，记录测试时的螺旋输送机倾角和螺旋输送机的输送长度。单位耗电量是以将 It 物料输送 1 m距离所消耗的电量表示。按式(2)计算。A厂=丁 二-万-二 一 一 一 一 一 一 二一 下 一 一 二 几一 一 二 一 一 二，.L 乙)G(1-c 0 明 十 Z LS I 叩)单位耗电量，单位为千瓦小时每吨米 k W h/(t m);实测耗电 量，单位为千瓦小时(k W h);螺旋输送机长度，单位为米(m);A输送机倾角，单位为度C).c 实测输送质量，单位为吨(t),N Y/T 6 4 6-2 0 0 24.1.5.6 可靠性 可靠性有效度按式(3)计算艺T7E T Z+E T aX 1 0 0 。(3)式中:K 可靠性有效度，单位为百分比(%);T Z 每班次作业时间，单位为小时(h);T g 每班次故障时间(包括排除故障时间)，单位为小时(h),4.1.5.7 破碎率增值的测定4.1.5.7.1 测试开始后每隔5 m i n 取样一次，共取 3 次，每个样品重约。.5 k g.4.1.5.7.2 将谷物样品分别按相关谷物检验标准检验。4.1.5.8 稻谷糙米率增值的测定 分别在输送前、后每份样品中各取稻谷 5 0 g，在常温下挑选出脱壳的米粒并称量，计算其糙米率增值。4.1.5.9 涂漆质，检查 按J B/T 5 6 7 3 的要求检测漆膜附着力，用涂层测厚仪测定漆膜厚度，用直尺和目测检查涂漆外观质量。4.1.5.1 0 输送螺旋检查 按本标准3.3 要求逐项检查，用千分尺检测螺旋叶片(碾轧成形的螺旋叶片以测量距轴表面1/5 叶片宽度处为准)的厚度。4.1.5.1 1 壳体检查 按本标准3.4 的要求逐项检查，用长度1 m的钢板尺检测机壳表面的直线度和凹陷变形量。4.1.5.1 2 安全检查 按本标准 3.5 要求逐项检查，用兆欧表测定绝缘电阻。4.1.5.1 3 装配质f检查 按本标准 3.6 要求逐项检查装配质量。4.1.5.1 4 焊接质f检查 按本标准3.7 要求逐项检查焊接质量。4.1.5.1 5 使用说明书审查 按本标准3.8 要求逐项检查使用说明书。4.1.5.1 6 标志、包装、运输和储存 按本标准3.9 要求逐项检查标志和标牌等。5 检验规则5.1 不合格项目分类 被检测的项目，凡不符合本标准第4章要求的均称不合格，按其对产品质量影响程度分为 A,B,C三类，不合格分类见表4 05.2 判定原则5.2.1 抽样判定方案见表 5，表中A QI为合格质量水平，A。为合格判定数，x。为不合格判定数。5.2.2 采用逐项考核、按类判定的原则，当各类不合格项目 数均小于或等于合格判定数A。时，则判定该批为合格;当各类不合格项目数有一类大于或等于不合格判定数尺。时，则判定该批为不合格。N Y/T 6 4 6-2 0 0 2表 4 不合格分类不合格分类项目类项A1生产率2破碎率增值糙米率增值(稻谷)3安全性4使用说明书审查B1噪声2单位耗电量3可靠性有效度4机壳5输送螺旋6轴承温升C1焊接质量2漆膜厚度3漆膜附着力4徐漆外观5空运转性能6装配质量7升降和喂入门调节装置灵活可靠性8标牌表 5 抽样判定方案抽样方案不合格分类ABC样本大小(n)2项 目数468检查水平S一 1样本字码A合格品AQL6.5254 0A。R0 11 22 3
