NY 640-2002 农用运输车安全监理技术规范.pdf

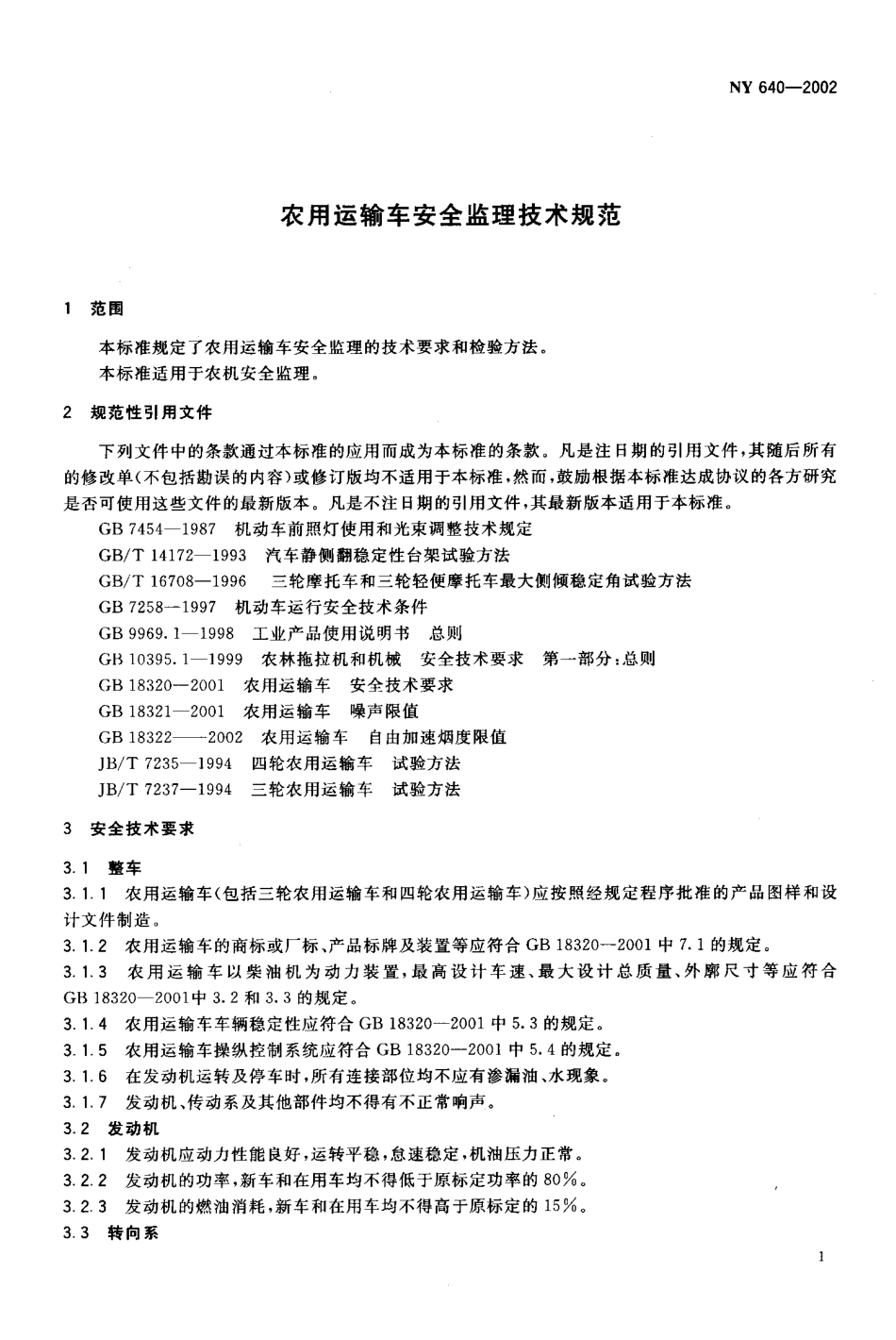

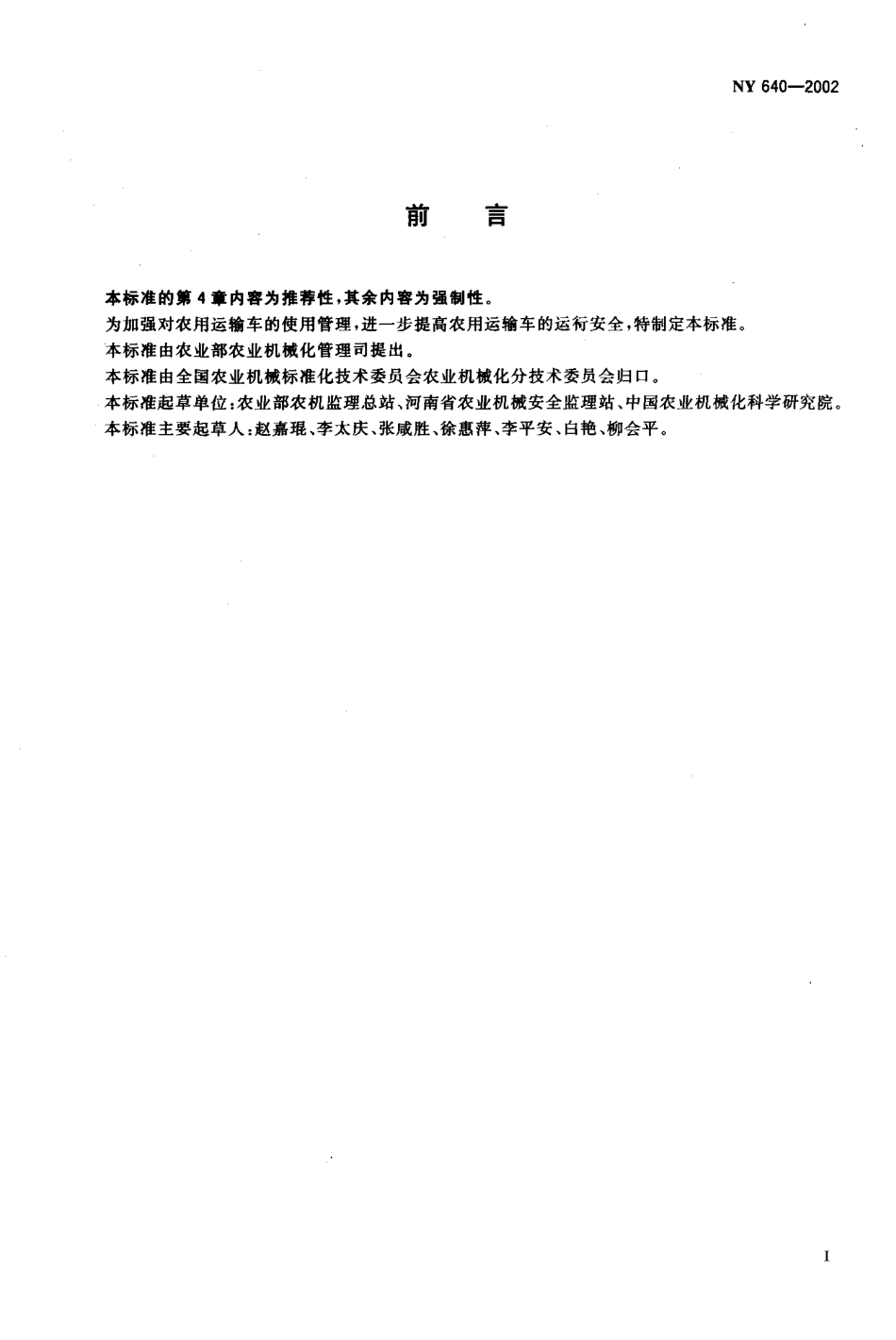

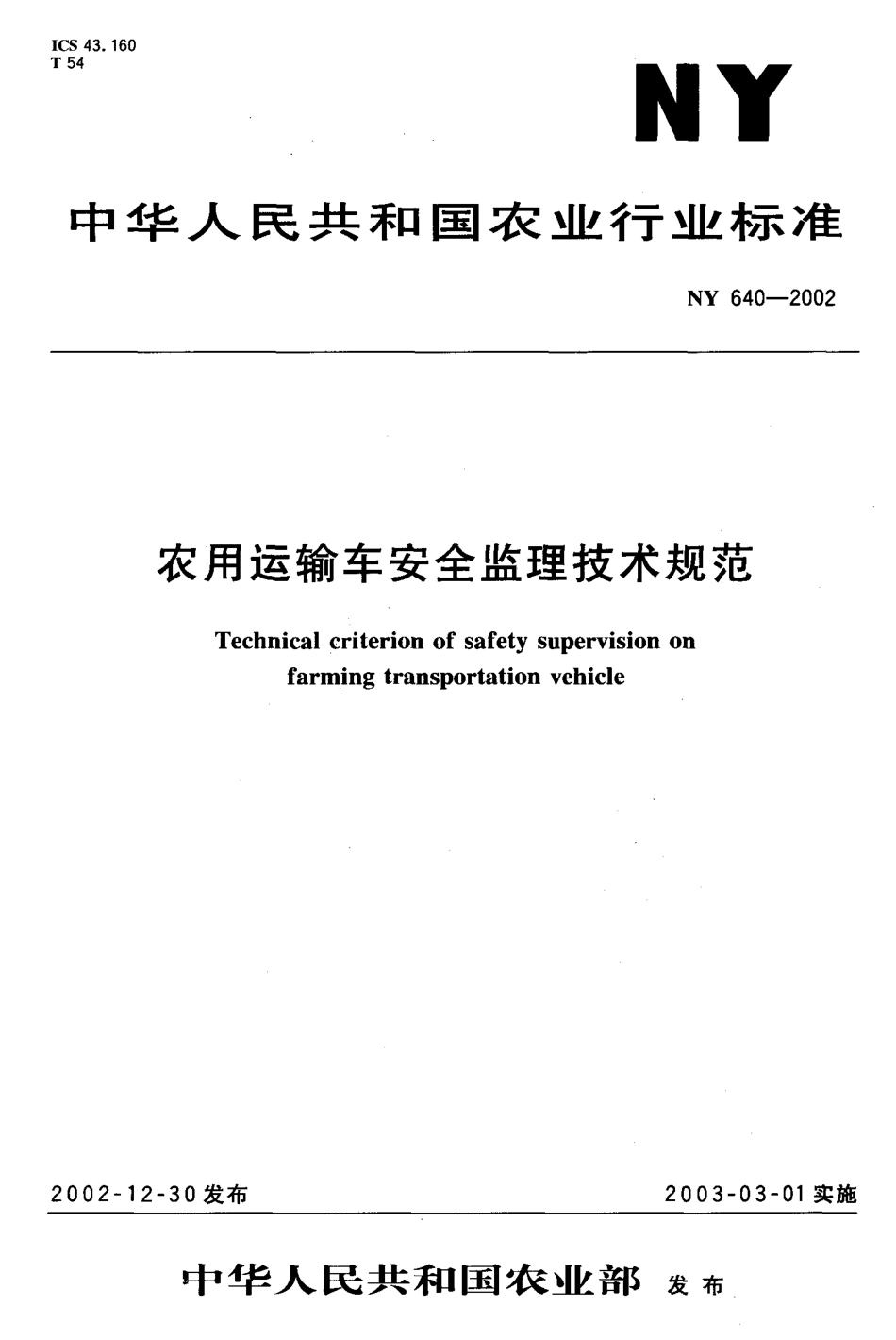

I C S 4 3.1 6 0T 5 4NY中 华 人 民 共 和 国 农 业 行 业 标 准NY 6 4 0-2 0 0 2农用运输车安全监理技术规范T e c h n i c a l c r i t e r i o n o f s a f e t y s u p e r v i s i o n o n f a r mi n g t r a n s p o r t a t i o n v e h i c l e2 0 0 2 一 1 2 一 3 0 发布2 0 0 3 一 0 3 一 0 1 实施中 华 人 民 共 和 国 农 业 部发 布NY 6 4 0-2 0 0 2前言本标准的第 4 章内容为推荐性，其余内容为强制性。为加强对农用运箱车的使用管理，进一步提高农用运输车的运行安全，特制定本标准。本标准由农业部农业机械化管理司提出。本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。本标准起草单位:农业部农机监理总站、河南省农业机械安全监理站、中国 农业机械化科学研究院。本标准主要起草人:赵嘉现、李太庆、张咸胜、徐惠萍、李平安、白艳、柳会平。N Y 6 4 0-2 0 0 2农用运输车安全监理技术规范范围本标准规定了农用运输车安全监理的技术要求和检验方法。本标 准适用于农机安全监理。2规范性 引用文件 下列文件中的条款通过本标准的应用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 7 4 5 4-1 9 8 7 机动车前照灯使用和光束调整技术规定 GB/T 1 4 1 7 2-1 9 9 3 汽车静侧翻稳定性台架试验方法 GB/T 1 6 7 0 8-1 9 9 6三轮摩托车和三轮轻便摩托车最大侧倾稳定角试验方法 GB 7 2 5 8-1 9 9 7 机动车运行安全技术条件 GB 9 9 6 9.1-1 9 9 8 工业产品使用说明书总则 GB 1 0 3 9 5.1-1 9 9 9 农林拖拉机和机械安全技术要求第一部分:总则 G B 1 8 3 2 0-2 0 0 1 农用运输车 安全技术要求 GB 1 8 3 2 1-2 0 0 1 农用运输车噪声限值 GB 1 8 3 2 2-2 0 0 2 农用运输车自由加速烟度限值 B/T 7 2 3 5-1 9 9 4 四轮农用运输车试验方法 I B/T 7 2 3 7-1 9 9 4 三轮农用运输车试验方法3安全技术要 求3.1 整车3.1.1 农用运输车(包括三轮农用运输车和四轮农用运输车)应按照经规定程序批准的产品图样和设计文件制造。3.1.2 农用运输车的商标或厂标、产品标牌及装置等应符合 G B 1 8 3 2 0-2 0 0 1中 7.1 的规定。3.1.3 农用运输车以柴油机为动力装置，最高设计 车速、最大设计总质量、外廓尺寸等应符合G B 1 8 3 2 0-2 0 0 1 中3.2和3.3 的规定。3.1.4 农用运输车车辆稳定性应符合 G B 1 8 3 2 0-2 0 0 1 中5.3的规定。3.1.5 农用运输车操纵控制系统应符合 G B 1 8 3 2 0-2 0 0 1 中5.4的规定。3.1.6 在发动机运转及停车时，所有连接部位均不应有渗漏油、水现象。3.1.7 发动机、传动系及其他部件均不得有不正常响声。3.2 发动机3.2.1 发动机应动力性能良好，运转平稳，怠速稳定，机油压力正常。3.2.2 发动机的功率，新车和在用车均不得低于原标定功率的8 0%03.2.3 发动机的燃油消耗，新车和在用车均不得高于原标定的1 5%03.3转向 系NY 6 4 0-2 0 0 23.3.1 农用运输车转向系应符合 G B 1 8 3 2 0-2 0 0 1中5.4.2的规定。3.3.2 前轴采用非独立悬架的四轮农用运输车转向轮的横向侧滑量应不大于 5 m/k m,3.4制动 系3.4.1 农用运输车的 行车 制动系和驻车制动系应符合G B 1 8 3 2 0-2 0 0 1 中5.4.3.1 的规定.3.4.2 农用运输车行车制动性能应符合 G B 1 8 3 2 0-2 0 0 1中5.4.3.4的规定。3.4.3 农用运输车驻车制动性能应符合 G B 1 8 3 2 0-2 0 0 1中5.4.3.5的规定。3.5 行驶系3.5.1 农用运输车轮胎胎面不应因磨损而露出轮胎帘层;轮胎胎面和胎臂上不应有长度超过 2 5 m m或能露出轮胎帘布层的破裂和损伤。同一轴上的轮胎型号和花纹应相同，转向轮不应用翻新轮胎。3.5.2 四轮农用运输车车轮总成的横向摆动量和径向跳动量不得大于 8 mm,3.5.3 农用运输车所装轮胎螺母和半轴螺母应完整齐全，并按规定力矩紧固。3.5.4 钢板弹簧不得有裂纹和断片现象，其弹簧形式和规格应符合使用说明书中的规定。中心螺栓和U形蝶栓应紧固。3.6其他 农用运输车照明、信号装置和其他电气设备应符合 G B 1 8 3 2 0-2 0 0 1 中5.5 的规定。3.7传动 系3.7.1 离合器应分离彻底、结合平顺。踏板自由行程应为 2 0 m m-4 0 mm。三轮农用运输车踏板力应不大于 2 5 0 N;四轮农用运输车踏板力应不大于 3 0 0 N,3.7.2 变速器互锁和自锁装置应有效，不得有乱档和自行跳档现象;换档时变速杆不得与其他部件干涉。3.8 驾驶室3.8.1 驾驶室的内部和外部不应有任何使人致伤的锐角、利棱或凸起物。3.8.2 驾驶室的车门和车窗应符合 G B 1 8 3 2 0-2 0 0 1中5.2.6的规定。3.9 安全防护装皿 农用运输车安全防护装置应符合 GB 1 8 3 2 0-2 0 0 1 中 5.6 的规定。3.1 0 其他安全要求3.1 0.1 三轮农用运输车排气管排气方向应向后或向 下;四轮农用运输车的 排气管不得指向 车身右侧。3.1 0.2 燃油箱及燃油管路应坚固并固定牢靠，不致因震动和冲击而发生损坏和漏油现象。3.1 0.3 蓄电池放置的位置及防护应符合GB 1 8 3 2 0-2 0 0 1中5.9.1的规定。3.1 0.4 具有悬挂及牵引装置的 农用运输车，其悬挂 及牵引装置的 安全要求应符合拖拉机有关标准的规定;挂接销和其他挂接装置应备有固定装置，以防止偶然脱开。3.1 0.5 农用运输车自卸装置应符合 G B 1 8 3 2 0-2 0 0 1 中 5.4.6 的规定。3.1 0.6 当有必要防止明火点燃农作物时，排气管必须带有能熄灭废气火星的装置。3.1 0.7 农用运输车的噪声限值应符合 G B 1 8 3 2 1的规定。3.1 0.8 农用运输车自由加速排气烟度限值应符合 G B 1 8 3 2 2的规定。3.1 1 农用运输车报废的年限等3.1 1.1 三轮农用运输车和装配单缸的四轮农用运输车，使用期限达 6 年的。3.1 1.2 装配多缸的四轮农用运输车，使用期限达 9 年的或累计行驶里程达2.5 X 1 0 5 k m的。3.1 1.3 达到报废年限或者累计行驶里程的经检验合格，可以适当延长年限，但最长不得超过3年;延长使用年限车辆，一个检验周期内连续两次检验不符合标准要求的，应当强制报废。4 检 验方法4.1 漏油的检查在农用运输车连续行驶距离不小于 1 0 k m，停车 5 mi n 后观察，不得有明显渗漏现象;zNY 6 4 0-2 0 0 2漏水的检查，在发动机 运转及停车时，水箱、水泵、缸体、缸盖、暖风装置及所有连接 部位均不得有明 显渗漏水现象。4.2 发动机主要性能指标按J B/T 7 2 3 5 的规定进行检验。4.3 施加于转向盘外缘的最大切向力按 J B/T 7 2 3 5的规定进行检验。4.4 四轮农用运输车的不足转向特性试验:转动转向盘至一定角度并保持不变，使车辆由低速逐渐提高车速加速行驶时，测定车辆行驶半径变化情况，若车辆行驶半径逐渐加大则认为具有不足转向特性。4.5 四轮农用运输车转向轮的横向侧滑量按 G B 1 8 3 2 0-2 0 0 1中6.4.2.5 的规定进行检验。4.6 三轮农用运输车转向轮载质量与整备质量和最大允许总质量的比值按 J B/T 7 2 3 7的规定进行检验。4.7 四轮农用运输车转向轮载质量与整备质量和最大允许总质量的比值按 J B/T 7 2 3 5的规定进行检验。4.8 在空载、静 态状态下，三轮农用运输车向 左侧和右侧倾斜最大侧倾稳定角按G B/T 1 6 7 0 8 的规定进行检验;四轮农用运输车向左侧和右侧倾斜最大侧倾稳定角按 G B/T 1 4 1 7 2的规定进行检验。4.9 对制动装置操纵力按 J B/T 7 2 3 5的规定进行检验。4.1 0 农用运枯车制动性能按 J B/T 7 2 3 5的规定进行检验。4.1 1 农用运输车前照灯参照 G B 7 4 5 4的规定进行检验。4.1 2 农用运箱车的噪声限值按 G B 1 8 3 2 1的规定进行检验。4.1 3 农用运输车自由加速排气烟度限值按 GB 1 8 3 2 2的规定进行检验。4.1 4本标 准中茸金拮犬WA-3 k用扁官 枪9d 和常规方法讲行枪验
