LYT 1616-2004 活性炭水萃取液电导率测定方法.pdf

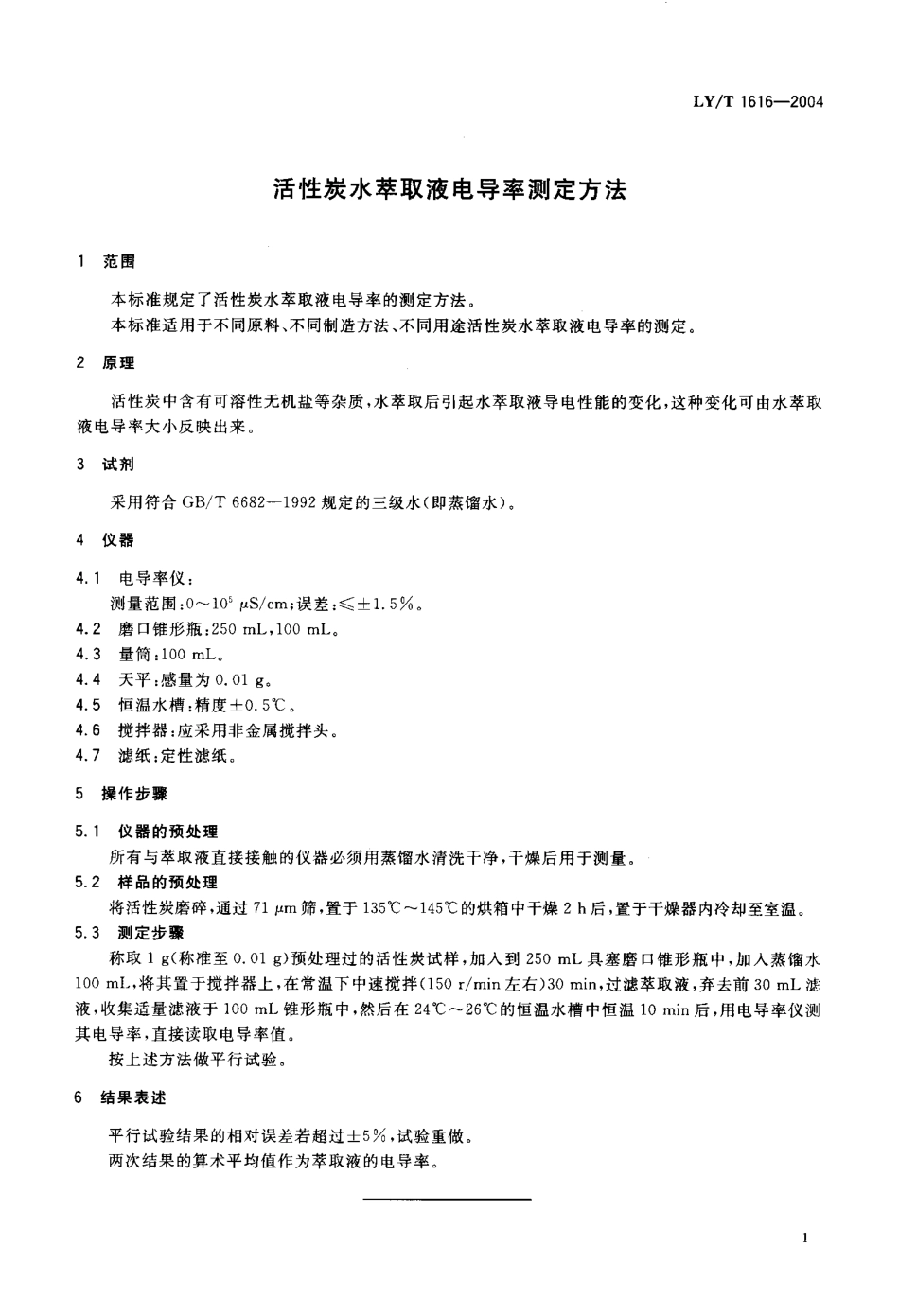

I CS 6 5B 7 2，0 5 0中 华 人 民 共 和 国 林 业 行 业 标 准L Y/T 1 6 1 6-2 0 0 4活性炭水萃取液电导率测定方法D e t e r m i n a t i o n o f e l e c t r i c c o n d u c t i v i t y o f a q u e o u s e xt r a c t f r o m a c t i v at e d c a r b on2 0 0 4-1 1-0 3 发布2 0 0 4-1 2-0 1实施国家林业局发 布L Y/T 1 6 1 6-2 0 0 4月 U吕 在活性炭应用和对外贸易中，常常要求提供活性炭水萃取液电导率指标，而我国尚无活性炭水萃取液电导率检测方法的标准。因此，制定活性炭水萃取液电导率检测方法标准显得十分必要。本标准的制定主要参考了日本水道协会规格(UWWA K-1 9 8 5)粉状活性炭的试验方法。本标准由国家林业局提出。本标准由中国林业科学研究院林产化学工业研究所归口.本标准起草单位:中国林业科学研究院林产化学工业研究所。本标准主要起草人:戴伟娣、杨凯华、童娅娟、蒋剑春L Y/T 1 6 1 6-2 0 0 4活性炭水萃取液电导率测定方法范 围本标准规定了活性炭水萃取液电导率的测定方法。本标准适用于不同原料、不同制造方法、不同用途活性炭水萃取液电导率的测定。2原理 活性炭中含有可溶性无机盐等杂质，水萃取后引起水萃取液导电性能的变化，这种变化可由水萃取液电导率大小反映出来。试剂采用符合 G B/T 6 6 8 2-1 9 9 2 规定的三级水(即蒸馏水)。4仪器4.1 电导率仪:测量范围:0-1 0 5 p S/c m;误差:(士1.5%4.2 磨 口锥形瓶:2 5 0 mL,1 0 0 mL,4.3 量筒:1 0 0 m L4.4 天平:感量为。.0 1 g,4.5 恒温水槽:精度士0.5 0C.4.6 搅拌器:应采用非金属搅拌头。4.7 滤纸:定性滤纸。5操作步骤5.1 仪器的预处理 所有与萃取液直接接触的仪器必须用蒸馏水清洗干净，干燥后用于测量。5.2样 品的预处理 将活性炭磨碎，通过7 1 i m筛，置于 1 3 5 0C-1 4 5 的烘箱中干燥 2h 后，置于干燥器内冷却至室温5.3 测定步骤 称取 1 g(称准至。.0 1 g)预处理过的活性炭试样，加人到 2 5 0 m L具塞磨口锥形瓶中，加人蒸馏水1 0 0 ml,，将其置于搅拌器上，在常温下中速搅拌(1 5 0 r/mi n 左右)3 0 m i n，过滤萃取液，弃去前 3 0 mL滤液，收集适量滤液于 1 0 0 m L锥形瓶中，然后在 2 4 0C-2 6 的恒温水槽中恒温 1 0 mi n 后，用电导率仪测其电导率，直接读取电导率值。按上述方法做平行试验。6结果表述平行试验结果的相对误差若超过士5%，试验重做。两次结果的算术平均值作为萃取液的电导率。
