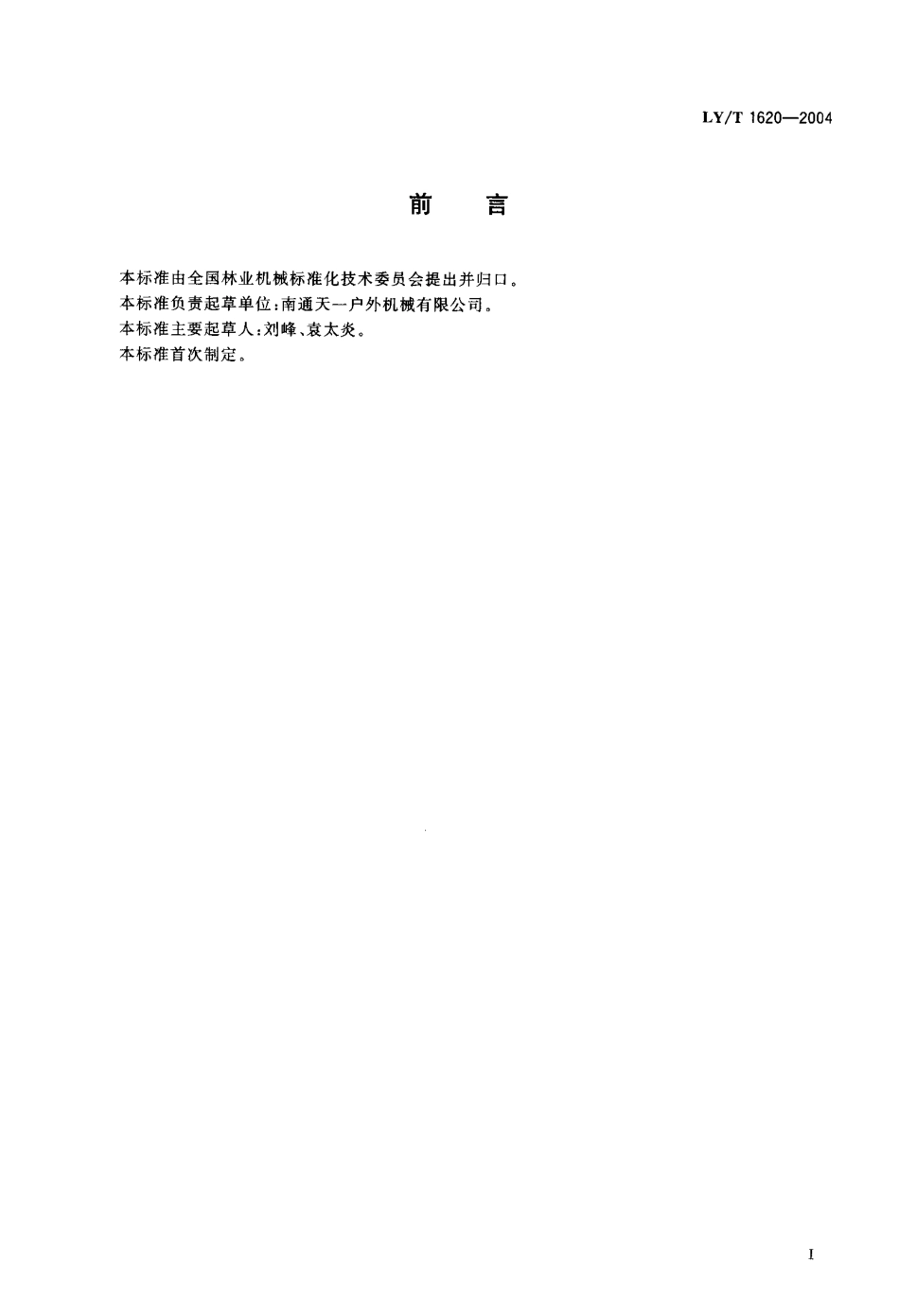

I CS 6 5.0 6 0.8 0B 9 5中 华 人 民 共 和 国 林 业 行 业 标 准 L Y/T 1 6 2 0-2 0 0 4电动草坪割草机El e c t r i c mot i o n l awn mowe r2 0 0 4-1 1-0 3 发布2 0 0 4-1 2-0 1 实施国家林业局发 布LY/T 1 6 2 0-2 0 0 4H ii胃本标准由全国林业机械标准化技术委员会提出并归口。本标准负责起草单位:南通天一户外机械有限公司。本标准主要起草人:刘峰、袁太炎。本标准首次制定。L Y/T 1 6 2 0-2 0 0 4电动草坪割草机范围 本标准规定了电动草坪割草机的术语、型号编制方法、基本要求、技术条件、试验方法、检验规则及标志、包装、贮运。本标准适用于单相交流额定电压不超过2 5 0 V，且电动机额定功率不大于3 k W 的旋刀电动草坪割草机(以下简称电动草坪割草机)。本标准未涉及电动草坪割草机对其他用电设备产生电磁干扰的影响。2 规 范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。G B/T 1 9 1 包装储运图示标志 G B 4 2 0 8 外壳防护等级(UP代码)G B 5 0 1 3.4 额定电压4 5 0/7 5 0 V及以下橡胶绝缘电缆 第4 部分:软线和软电缆 G B 9 9 6 9.1 工业产品使用说明书总则 G B/T 1 3 2 6 4 不合格品率的小批计数抽样检查程序及抽样表 G B/T 1 3 3 8 4 机电产品包装通用技术条件 G B 1 3 9 6。可移式电 动工具的 安全 第一部分:一般要求 L Y/T 1 2 0 2.1 草 坪割草机 术语 L Y/T 1 2 0 2.2 草坪割草机 型号编制方法 L Y/T 1 2 0 2.3 草坪割草机 技 术条件 L Y/T 1 2 0 2.4 草坪割草机试验方法 L Y 1 2 0 2.5-2 0 0 1 草坪割草机 安全要求 L Y/T 1 5 7。动力草坪和园林机械控制符号和安全标志3术语和定义L Y/T 1 2 0 2.1 和GB 1 3 9 6。中的术语和定义适用于本标准。型 号编制方法按 L Y/T 1 2 0 2.25 基本 要求5.1 草坪草高度 草坪草高度不超过 1 0 0 m m时，机器应能正常作业5.2 产品说明书要求5.2.1 在中国销售的电动草坪割草机必须有中文说明书，并符合G B 9 9 6 9.1 e5.2.2 产品说明书需详细说明正确的组装程序、操作规程、调整方法、安全守则及保养规则;说明书(附结构示意图)还应提示用户在进行上述工作时的注意事项，特别对一些可能产生危险后果的操纵控制，IL Y/T 1 6 2 0-2 0 0 4需做出醒目的警示说明5.2.3 产品说明书必须对操作(控制)、运行、调整、装拆、运输、保养及保管过程中可能出现的危险及人身伤害，做出明显的警示说明;产品说明书必须对储能部件及液压装置中高压元件在能量释放时，可能引起的人身伤害做出警示。5.2.4 防止引起人身伤害事故警示标志内容在说明书中应重点加以说明，并做出醒目的“危险”警示。有关警示标志的要求见 5.4.5.2.5 说明书中应提供下列参数:电动机型号、功率,k W;电源额定电压，V;额定频率，Hz;割草宽度，m m声 割草高度，m m;刀片最高转速，r/m i n;行走速度，k m/h;前、后 轮 直 径，m m;外形尺寸(长X宽X高),mm;整机净质量，k g;集 草 器 容 积，m a5.2.6 产品说明书应注明生产厂或供应商及地址5.3铭牌5.3.1 每台电动草坪割草机和附加装置应有永久性铭牌。5.3.2 铭牌内容包括:机器名称、型号、刀片最高转速(r/m i n)、电动机功率(k W)、单相交流电源额定电压(V)及额定频率(H z),割草宽度(m m)、出厂编号、出厂 日 期、生产厂商或供应商。5.3.3 铭牌应与电动草坪割草机台壳牢固结合。5.3.4 铭牌应抗气候影响，在正常清洗过程中不应有褪色、变色、断裂、裂纹，并保持字迹清晰。5.35 铭牌不应卷边。5.3.6 铭牌应能抗压、耐水。5.4 苦示标志5.4.1 在中国销售的电动草坪割草机及附加装置应有中文警示标志。5.4.2 警示标志必须位于割草机的醒目位置，提醒操作人员在没有阅读说明书的情况下不允许开动机器。5.4.3 对可能触及并会出现危险的区域或零部件，以及打开或卸下防护装置暴露出危险的地方，必须粘贴警示标志5.4.4 防止某些储能部件释放能量时可能出现危险的警示标志应位于零件上或附近醒目的区域5.4.5 对操作过程的位置、速度、开关闭合、操作须知等必须用标志清晰指示5.4.6 有集草器的电动草坪割草机，应在靠近排草口和集草器联接处警示标出:不安装集草器或排草护罩，机器不能作业。5.4.7 应在电动草坪割草机明显位置处明确警示割草机在斜坡上驻停可能会发生危险。5.4.8 应在电动草坪割草机明显位置处明确警示操作者在割草前应彻底清理草坪，将树枝、电线、石头及其他杂物去除严禁在雨天或草坪潮湿时割草5.4.9 警示标志与机体应结合牢固，并能抗风化和日照。警示标志粘贴边缘不应卷曲，应能保持字迹清晰，粘贴牢固。5.4.1 0 警示标志的符号及内容见 工 _ Y/T 1 5 7 0L Y/T 1 6 2 0-2 0 0 455 产品合格证 产品合格证应标明产品所执行的标准。6技术条件6.1 刀尖线速度应小 于 9 6.5 m/s.6.2 必须有两个分开的动作，才能启动电动草坪割草机。6.3 单相交流额定电压最大不超过2 5 0 V，额定频率 5 0 H z6.4 电源电缆应采用橡胶绝缘软电缆，应符合 GB 5 0 1 3.4等相关标准。在保护罩内的不可拆卸的软电缆或软线可以使用聚氯乙烯护层软电缆或软线。6.5 电动机和电器元件均应符合相应标准。6.6 电气回路应安装短路保护装置，在软电缆电源进线端应安装漏电保护装置6.7 电气回路应设计成全电极切断，电源开关不得装在软电缆或软线上。6.8 与电动草坪割草机相连的电缆接头，应采用插孔式插头。6.9 内部布线及不同部位之间的电气联接件应加以充分的绝缘保护或包封，使操作者不会偶然触及不得依靠漆、珐琅、纸、棉、金属零件上的氧化膜、玻璃粉密封胶和类似覆盖物的绝缘性能来提供防止意外接触带电部分所需的保护6.1 0 铝线不得用作内接线。注:电动机的绕组不认为是内接线。6.1 1 所有软电缆或软线与金属表面接触可能产生磨损的地方，应给予保护或金属件锐边倒圆，避免切害 叮 或刮伤电缆6.1 2 外接线的进线孔应设计为使软电缆或软线在引人时其保护层不至于受到损坏。进线孔应位于绝缘材料上。如果设在金属上，需使用绝缘衬套，衬套既不能是橡胶制成的，也不能是电线护套的组成部分。合成橡胶不视为是橡胶。6.1 3 装有可移动电源软电缆的电动草坪割草机应具有电线固定装置，这种固定装置可以在机器的某个范围内滑动，并且能保证机器在移动过程中固定装置与进线座间的电线保持足够长使得插头不会被拔出进线座。固定装置应用绝缘材料制成，如果由金属制成，则要用符合附加绝缘要求的绝缘与可触及的金属零件绝缘开来。6.1 4 绝缘保护必须使接线端子及非绝缘元件在正常的润滑、维护过程中不发生短路或漏电。6.1 5 电动草坪割草机的电气防护等级应满足机器在正置状态应不低于I P 2 2，倒置状态应满足I P 2 06.1 6 设计防护装置时，应遵守 L Y 1 2 0 2.5-2 0 0 1 附录A所述的规则。6.1 7 电动草坪割草机的结构应满足不借助工具不可能拆除用来保证所需防潮程度的零件，也不能触及接线端子装置。6.1 8 电动草坪割草机的结构应保证在正常使用中不发生电气或机械故障。不得因发热、振动等原因造成绝缘损坏和联接松动等6.1 9 当任何导线、螺钉、螺母、垫圈、弹簧及类似零件在松动或从原位脱离时，不应造成可触及的金属带电、漏电和短路。6.2 0 电动草坪割草机正常使用中可能引起人身伤害的机械传动件(例如齿轮、链条、链轮、皮带、带轮、飞轮、叶轮等)和其他运动件外露部分应安装护罩。6.2 1 旋刀式电动草坪割草机台壳下沿应延伸到刀尖圆平面之下至少 3 mm。刀片紧固螺钉的螺钉头可伸出台壳下沿，但螺钉应安装在刀尖圆直径的 5 0%范围以内6.2 2 台壳应采用坚固的基本上连续的绝缘材料，除了一些小零件，例如铭牌、螺钉、铆钉等外，绝缘材料遮封了所有的金属部分，这些小零件由至少相当于加强绝缘的绝缘与带电部分隔开;或者如果台壳使用金属材料，除了因应用双重绝缘显然是行不通而使用加强绝缘的那些部分外，应全部采用双重绝缘L Y/T 1 6 2 0-2 0 0 46.2 3 对于割草宽度在 6 0 0 mm以内的电动草坪割草机，当操作者脱开操作机构时，刀片应在 3 s 内停止;对于割草宽度大于 6 0 0 m m的电动草坪割草机，刀片应在 5s 内停止。6.2 4 割草宽度大于等于 6 0 0 mm的电动草坪割草机台壳可设前部开 口，开 口宽度和开口高度按L Y 1 2 0 2.5-2 0 0 1 中 3.6.5 要求。6.2 5 具有排草口的电动草坪割草机，处于任一割草高度，排草不得进人操作者操作区域。6.2 6 具有排草口的电动草坪割草机必须安装集草器或排草护罩或封闭门。当排草护罩被掀开一角度后再释放，排草护罩应能自动回位。6.2 7 电动草坪割草机刀片不应有裂纹。6.2 8 电动草坪割草机应至少设置三个割草高度。6.2 9 电动草坪割草机把手位置尺寸应大于4 5 0 mm,6.3 0 操作者耳旁噪声声压级值应不超过9 0 d B(A)e6.3 1 电动草坪割草机平均无故障工作时间不少于 1 0 0 h,6.3 2 电动草坪割草机出厂前应进行不少于2 mi n 空运行试验，不应有异常情况发生。6.3 3 表面油漆、喷塑应均匀，同一零件颜色应一致，不应有明显流痕、堆积、起壳等缺陷6.3 4 焊接件焊缝应均匀牢固，不应有烧穿、裂痕、漏焊、夹渣。6.3 5 金属镀层和氧化处理层不应剥落和生锈。6.3 6 电动草坪割草机应符合以下安全性能要求:a)刀片不平衡试验 按 L Y 1 2 0 2.5-2 0 0 1中5.2.2 要求。b)抛射物体试验 按L Y 1 2 0 2.5-2 0 0 1中5.2.3 要求。c)脚模型试探试验 按 L Y 1 2 0 2.5-2 0 0 1中5.2.4要求。d)绝缘电阻测量 施加一个约为 5 0 0 V的直流电压加在导体和绝缘材料之间，绝缘电阻不得小于 2 MO。试验 是在不接电源的冷态的机器上进行。1)如果台壳是绝缘材料制成，直流电压加在插座两极和扶手之间;2)如果台壳是金属材料制成，除了 1)项外，还需在插座两极和台壳之间加做绝缘电阻测量。e)耐压试验 以交流电为动力的电动草坪割草机在电气安全耐压测试仪 1 0 0 0 V条件下，保持 1 mi n，电动 草坪割草机的绝缘材料不应发生闪络或击穿。软电缆(包含漏电保护装置)应视为电动割草机 的一部分。试验是在不接电源的冷态的机器上进行。f)外壳防护等级试验 按 6巧 要求。7试验方法7.1 绝缘电阻的测量7.1.1 试验设备 -5 0 0 V的摇表。7.1.2 一般要求 应由经过技术培训并熟悉现行测试技术的人员进行试验;测试时，非检测人员应远离被测电动草坪割草机;测试人员必须按仪器的安全规程和操作规程操作。L Y/T 1 6 2 0-2 0 0 47.1.3 试验方法将摇表的一端与电动草坪割草机电源插头的两极固定，另一端固定在测试部位;J决速摇动摇表手柄，观察摇表的指示值是否低于规定数值。7.2 耐压试验7.2.1 试验设备 具有最小额定值为5 0 0 VA的电气安全
