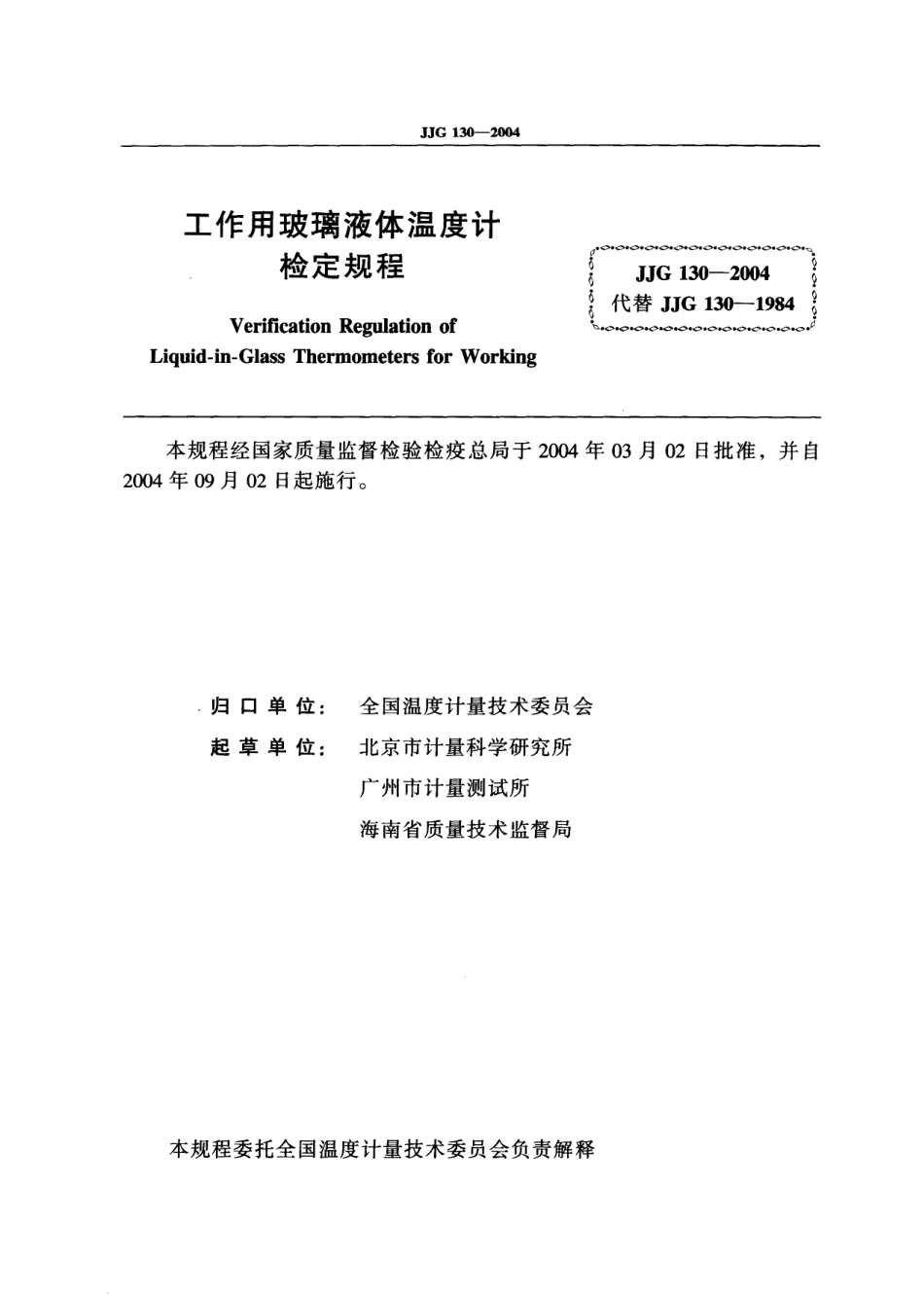

冰 冰 崛中华人民共和国国家计量检定规程J J G 1 3 0-2 0 0 4工作用玻璃液体温度计L i q u i d-i n-G l a s s T h e r m o m e t e r s f o r Wo r k i n g2 0 0 4一 0 3一0 2发布2 0 0 4一0 9 一0 2实施国 家 质 量 监 督 检 验 检 疫 总 局 发布J J G 1 3 0-2 0 0 4、心.。.0。0.工作用玻璃液体温度计 检定规程尹 0.0O 0.0.0.O.0.0.0.0.0.0.0.0“J J G 1 3 0-2 0 0 4代替 J J G 1 3 0-1 9 8 4 V e r i f i c a t i o n R e g u l a t i o n o fL i q u i d-i n-G l a s s T h e r m o m e t e r s f o r Wo r k i n g、.0.口。0.。价.0.0.0.0.o.0.口.0.口 本规程经国家质量监督检验检疫总局于 2 0 0 4年 0 3 月 0 2日批准，并 自2 0 0 4 年0 9 月 0 2日 起施行。归 口 单 位:全国温度计量技术委员会起 草 单 位:北京市计量科学研究所 广州市计量测试所 海南省质量技术监督局本规程委托全国温度计量技术委员会负责解释J J G 1 3 0-2 0 0 4本规程主要起草人:张克 参加起草人:黄锋 范晓红 吴健 余颖(北京市计量科学研究所)(广州市计量测试所)(海南省质量技术监督局)(北京市计量科学研究所)(北京市计量科学研究所)J J G 1 3 0-2 0 0 4目录1 范围 (1)2 引用文献 (1)3 术语 。(1)4 概述 (1)4.1 原理 一(1)4.2 构造 (1)5 计量性能要求 (3)5.1 示值稳定性 (3)5.2 示值误差 ，(3)6 通用技术要求 (3)6.1 标度与标志 (3)6.2 玻璃棒和玻璃套管 (4)6.3 感温泡、中间泡、安全泡 (4)6.4 感温液和感温液柱 (5)7 计量器具控制 (5)7.1 检定条件 (5)7.2 检定项目 (6)7.3 检定方法 (6)7.4 检定结果的 处理 (8)7.5 检定周期 (8)附录 A 工作用玻璃液体温度计检定证书(内页)格式 (9)附录 B 工作用玻璃液体温度计检定结果通知书(内页)格式 (1 0)附录 C 工作用玻璃液体温度计温度修正值测量结果的不确定度评定 (1 1)J JG 1 3 0-2 0 0 4工作用玻璃液体温度计检定规程1 范围 本规程适用于测量范围在一1 0 0 一 6 0 0 的各种量程的工作用玻璃液体温度计(以下简称温度计)的首次检定、后续检定和使用中检验。2 引用文献本规程引用文献J J G 1 6 0-1 9 9 2 标准铂电阻温度计J J G 1 1 5-1 9 9 9 标准铜一铜镍热电偶使用本规程时应注意使用上述引用文献的现行有效版本。3 术语 标度:玻璃温度计上一组线条、数字和测量单位符号()的组合，用来指示温度值。标度板:内标式玻璃温度计内印刻标度用平直、有色(如乳白色)的薄片。标度线:印刻在玻璃棒或标度板上用以指示温度值的线条。标度值:印刻在玻璃棒或标度板上用以指示温度值的数字。主标度:测量范围部分的标度。辅标度:为检验零点示值所设置的标度。展刻线:上限和下限以外的标度线。浸没线:棒式局浸温度计用以表示浸没位置的标志线或浸没深度。露出液柱:温度计在测量过程中，露在被测介质外面的液柱部分。中间泡:毛细管内径的扩大部位，其作用是容纳部分感温液，以缩短温度计长度。安全泡:毛细管顶部的扩大部位，其作用是当被测温度超过温度计上限一定温度时，保护温度计不致损坏。4 概述4.1 原理 玻璃液体温度计是利用在透明玻璃感温泡和毛细管内的感温液体随被测温度的变化而热胀冷缩的作用来测量温度的。根据分度值和测量范围不同，温度计分为精密温度计和普通温度计(见表 1)04.2 构造 工作用玻璃液体温度计分为棒式温度计和内标式温度计两种结构，常见棒式温度计和内标式温度计的构造示意图如图 1 和图2 所示。J J G 1 3 0-2 0 0 4表 1 温度计的分类名称精密温度计普通温度计分度值0.1，0.20.5，10.5，12，5温度范围一6 03 0 03 0 05 0 0一1 0 0一3 0 0一3 0一6 0 0川固澎阖鲁图田川川川四日日图 1 棒式温度计图2 内标式温度计J JG 1 3 0-2 0 0 45 计量性能要求5.1 示值稳定性 温度计经稳定性试验后其零点位置的上升值应不超过分度值的 1/2(无零点辅标的温度计可测量上限温度示值)。5.2 示值误差 温度计的示值允许误差限由温度计测量范围和分度值确定。全浸温度计示值误差应符合表 2 规定，局浸温度计示值误差应符合表 3 规定。当温度计的量程跨越表 2、表 3中几个温度范围时，则取其中最大范围示值允许误差限。表 2 全浸 温度 计示 值允 许误 差 限感温液体温度计上限或下限所在温度范围分度值0.10.20.5125有机液体一l a)一 一6 0士 1.0士1.0士1.5t 2.0一6 0一 一3 0土0.6土0.8土1.0土2.0一3 01 0 0土0.4土0.5土0.5土1.0汞基一6 0一 1 0 0一2 0 0土0.4土0.4土1.0土 1.5土2.02 0 03 0 0士0.6士0.6士 1.0土1.5士2.0士5.03 0 04 0 0士1.01l.5士2.0t 4.0土1 0.04 0 0一5 0 0士1.2士2.0士3.0士4.0土1 0.05 0 06 0 0士6.0土1 0.06 通用技术要求6.1 标度与标志6.1.1 温度计的标度线应与毛细管的中心线垂直。标度线、标度值和其他标志应清晰，涂色应牢固，不应有脱色、污迹和其他影响读数的现象。6.1.2 相邻两标度线的间距，水银棒式温度计应不小于0.7 m m，水银内标式温度计应不小于0.6 m m，有机液体温度计应不小于0.8 m m。标度线的宽度应不超过相邻标度间距的1/5 06.1.3 在温度计上、下限温度的标度线以外，应标有不少于该温度计示值允许误差限的展刻线。有零点辅标度的温度计，零点标度线上、下的标度线应不少于5条。6.1.4 内标式温度计标度板的纵向位移应不超过相邻两标度线间距的 1/3。毛细管应处于标度板纵轴中央，不应有明显的偏斜，与标度板的间距应不大于 l m m o6.1.5 每隔1 0-2 0 条标度线应标志出相应的标度值，温度计的零点和上、下限也应标志相应的标度值。J J G 1 3 0-2 0 0 4表 3 局浸温度计示值允许误差限感温液体温度计上限或下限所在温度范围分度值规定露出液柱环境温度0.10.20.5125有机液体一1 0 0 一6 0土2.0土2.52 5一6 0 1 0 0一2 0 0土 1.53 51 0 02 0 0士 1.5土2.0土3.02 52 0 03 0 0t 2.0土3.0士7.53 0 04 0 0土6.0士1 2.04 0 05 0 0土6.0土 1 2.05 0 06 0 0土8.0土1 5.06.1.6 温度计应标有制造计量器具许可证标志、表示摄氏度的符号“”、制造厂名或商标、制造年月、编号。全浸温度计应有“全浸”标志;局浸温度计应有浸没标志或浸没深度。6.2 玻璃棒和玻璃套管6.2.1 玻璃棒和玻璃套管应光滑透明，无裂痕、斑点、气泡、气线或应力集中等影响读数和强度的缺陷。玻璃套管内应清洁，无明显可见的杂质，无影响读数的朦胧现象。6.2.2 玻璃棒和玻璃套管应正直，孔径均匀，无明显的弯曲现象。6.2.3 玻璃棒中的毛细孔和玻璃套管中的毛细管应正直，粗细均匀，清洁无杂质，无影响读数的缺陷。内壁正面观察温度计时，液柱应具有最大宽度。毛细孔(管)与感温泡、中间泡及安全泡连接处均应呈圆弧形，不得有颈缩现象。6.2.4 棒式温度计标度线背面应熔人一条乳白色或其他颜色的釉带。当液柱对准短标度线左端或右端观察时，釉带都应位于液柱的后面。6.3 感温泡、中间泡、安全泡6.3.1 感温泡 棒式温度计感温泡的直径应不大于玻璃棒的直径，内标式温度计感温泡的直径应不大于与其相接玻璃套管的直径。6.3.2 中间泡 温度计中间泡上端距主标度线下端第一条标度线的距离应不少于 3 0 m m o6.3.3 安全泡 4J J G 1 3 0-2 0 0 4 温度计安全泡呈水滴状，顶部为半球形。上限温度在3 0 0 以上的温度计可不设安全泡。无安全泡的温度计，上限标度线以上的毛细管长度应不小于2 0 m m o6.46.4淀。感温液和感温液柱 水银和汞基合金必须纯洁、干燥、无气泡。有机液体的液柱应显示清晰、无沉6.4.2 感温液柱不应中断，不应自流，上升时不应有明显的停滞或跳跃现象。下降时不应在管壁上留有液滴或挂色。7 计量器具控制计量器具控制包括首次检定、后续检定和使用中检验。检定条件1 标准器与配套设备标准器与配套设备见表 4 表 4 标准器与配套设备宇 号一 设 备 名 称技 术 胜 H E用 途 !一-一 一-一一!广 标 准 水 银 温 度、则、二 一300标 准 器2 广 标 准 IKI III.,IX测 量 范 围:一(Lif if r l i S,7)3 不 一 二等标准铂电阻温3 一 度 计 及 配 套 电 测 设 备测 量 范 围:一 100-60。一 鉴 粟 L 箕 f 也 f 9 I 佳4标准铜 一康铜热电偶及配套电测设备测量范围:一1 0 0 一 0，器)一15恒温槽或恒温装置温度范围精密温度计用温度均匀性普通温度计用温度均匀性 温度 稳定性/(1 0 m in)一 温源工作 区域最大温差工作 区域水平温差工作区域最 大温差工作 区域水平温差一1 0 0 3 0 06 0 00.1 00.2 00.4 00.2 06冰点器测量零点7读数望远镜读数装置J J G 1 3 0-2 0 0 4表 4(续)序号设备名称技术性能用途8放大镜读数装置9钢直尺测量间距1 0玻璃偏光应力仪应力检查注:1.恒温槽内工作区域是指标准温度计和被检温度计的感温泡所能触及的最大范围。2.最大温差是指不 同深度任意两点间温差。7.1.2 环境条件 环境温度在7.2 检定项目 首次检定、巧一 3 5 9 C，要满足防止水银外漏污染环境的条件。后续检定和使用中检验的项目见表5 0 表 5 检定项 目检定项 目首次检定后续检定使用中检验通用技术要求7.3.1.1+7.3.1.2+十示值稳定性+示值误差+注:表 中“+”表示应检定，“一”表示可不检定。7.3 检定方法7.3.1 通用技术要求7.3.1.1 首次检定的温度计，以目 力、放大镜、钢直尺、玻璃偏光应力仪观察温度计应符合本规程6.1 一 6.4的要求。7.3.1.2 后续检定的温度计应着重检查温度计感温泡和其他部分有无损坏和裂痕等。感温液柱若有断节、气泡或在管壁上留有液滴或挂色等现象，能修复者，经修复后才能检定。7.3.2 示值稳定性检定 将温度计在上限温度保持1 5 n i n，取出自然冷却至室温，测定第一次零点位置。再将温度计在上限温度保持 2 4 h，取出自然冷却至室温，测定第二次零点位置。用第二次零点位置减去第一次零点位置即为零点上升值，零点上升值应符合本规程5.1 的要求。测定零点位置和示值时要注意检查感温液体有无蒸发和气泡。无零点的温度计按上述方法可直接测定其上限温度的示值，前后两次检定结果之差(上升值)应符合本规程5.1 的要求。7.3.3 示值误差检定 6J JG 1 3 0-2 0 0 4 示值误差的检定结果以修正值形式给出。7.3.3.1 温度计检定点间隔的规定见表6 0 表 6 检定点间隔分度值检定点间隔0.11 00.22 00.55 01，2，51 0 0 当按表6 规定所选择的温度计的检定点少于三个时，则应对下限、上限和中间任意点进行检定。后续检定的温度计也可根
