LYT 1335-2002 磨刀机 精度.pdf

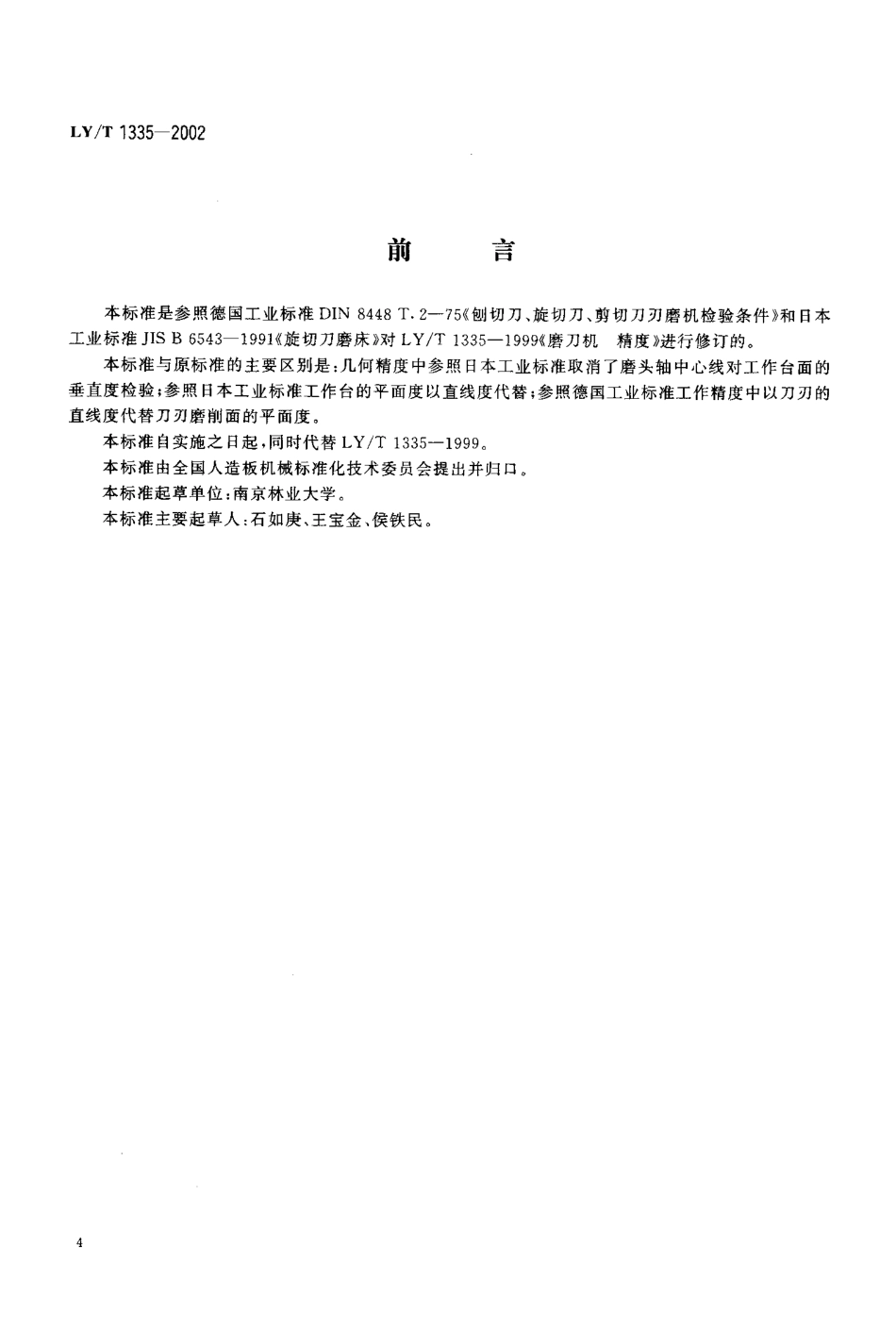

89 7L丫中 华 人 民 共 和 国 林 业 行 业 标 准L Y/T 1 3 3 4 一1 3 3 6-2 0 0 2磨刀机Kn i f e g r i n d i n g ma c h i n e s2 0 0 2 门0 一 1 2发布2 0 0 2 一 1 2 一 0 1实 施国 家 林 业 局发 布L Y/T 1 3 3 5-2 0 0 2前言 本标准是参照德国工业标准 D I N 8 4 4 8 T.2-7 5 刨切刀、旋切刀、剪切刀刃磨机检验条件 和日本工业标准J I S B 6 5 4 3-1 9 9 1 旋切刀磨床 对L Y/T 1 3 3 5-1 9 9 9!磨刀机精度 进行修订的。本标准与原标准的主要区别是:几何精度中参照 日 本工业标准取消了磨头轴中心线对工作台面的垂直度检验;参照日本工业标准工作台的平面度以直线度代替;参照德国工业标准工作精度中以刀刃的直线度代替刀刃磨削面的平面度。本标准自实施之日起，同时代替 L Y/T 1 3 3 5-1 9 9 9 本标准由全国人造板机械标准化技术委员会提出并归口。本标准起草单位:南京林业大学 本标准主要起草人:石如庚、王宝金、侯铁民。中华人民共和国林业行业标准L Y/T 1 3 3 5-2 0 0 2磨刀机精度代替 L Y/T 1 3 3 5-1 9 9 9Kn i f e g r i n d in g ma c h i n e s-Ac c u r a c y范 围本标准规定了磨刀机的几何精度和工作精度。本标准适用于工作台长度大于等于 1 0 0 0 mm，小于等于 5 0 0 0 m m的木材切削直刃刀片磨刀机。引用标 准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。L Y/T 1 4 5 4-1 9 9 9 人造板机械精度检验通则精度检验3 门简要说明3.1.1 本标准所列出的精度检验项目顺序，并不表示实际检验次序。为装拆检验工具和检验方便，可按任意的次序进行检验。3.1.2 检验之前，按 L Y/T 1 4 5 4-1 9 9 9中 2.2 的规定，进行 自然调平，要求水平仪在纵向和横向的读数均不 超过。.0 4/1 0 0 0,3.1.3 工作精度检验时，试件的检验应在精磨后进行。3.1.4 当实测长度与本标准规定的长度不同时，应按L Y/T 1 4 5 4-1 9 9 9中2.6的规定进行折算。3.1.5 采用其他检验方法时，其方法精度应不低于本标准所示检验方法精度。3.1.6 检具精度应符合 L Y/T 1 4 5 4-1 9 9 9中2.4的规定。3.2 几何精度检验 几何精度的检验项目、检验方法及公差值应符合表 1的规定。国家林业局2 0 0 2 一 1 0 门2批准2 0 0 2一 1 2一 0 1实施L Y/T 1 3 3 5-2 0 0 2 表 1 几何精度检验检 验 示 意 图1检 验 方 法mm序 号 检 验 项 目检 具 及 精 度床 身导 轨在 垂直 平面 内的 直线 度纵 向水平仪纵向放置在专用桥板上，并沿床身全长在等距离各位置上检验。各测点相对于基准线偏差的最大代数差值为测定值 公 差在 1 0 0。长度内为。.0 2，每增加1 0 0。公差值增加0.0 1，不 足1 0 0 0 部分，可按3.1.4 折算横 向水平仪横向放置在专用桥板上，等距离移动桥板，各测点水平仪读数的最大差值为测 定 值0.0 2/1 0 0 0水平仪或自准直仪，专用桥板(长度小于等于5 0 0 m m)0.0 4/1 0 0 0G 2工作台平 面度/一行z,Q 以直线度代替。在专用垫铁上放一水平仪，纵向沿 AB直线等距离移动垫铁，记录水平仪读数，并画出误差曲线。对角线沿 C D和 E F直线重复上述检验。AB,C D和 E F误 差分别计算，三次测量结果的最 大 值 为 测 定 值0.0 2/1 0 0 0 水平仪，垫 铁在 1。长度上为 0.0 3磨头车 往复 运动 轨迹 对工 作台 面的 平行 度将指示器固定在磨头车架上，使指示器测头触及工作台面。纵向移动磨头车架，在工作台全长上(除两端各 5 0 外)检验.指示器在全长上读数的最大差值为侧定值0.0 5G 3o.0 1刻度 指示器，指 示 器 架a垂直平面-b水平平面G 4磨 头 轴 砂 轮法兰盘定心轴 颈 的 径 向跳 动将指示器固定在磨头车架上.使指示器触头垂直地触及被测表面，缓慢地旋转磨头轴检验。指示器读数的最大差值为测定值0.0 1刻度指 示器，指 示 器 架L Y/T 1 3 3 5-2 0 0 2表 1(完)nl I l】序 号 检 验 项 目检 验 示 意 图检 验 方 法检 具 及 精 度公 差你器球c 5磨 头 轴 的 轴向 窜 动将指示器固定在立柱的滑板上，在磨头轴端部的中心孔内放一钢球，使指示器的平测头触及其上，旋转磨头轴检验。指示器读数的最大差值为测定值)1刻 度 指 示，指 示 器 架，钢0.0 1 一 砂 轮 法 兰 盘G 6 I 支 承 端 面 的 一目 匕 动将指示器固定在磨头车架上，使指示器测头垂直地触及被测表面，缓慢地旋转磨头轴检验。指示器读数的最大差值为测定值0.0 1刻度指示器，指示器架在 p l o o 处为 0.0 23.3 工作精度检验 工作精度的检验项目、检验方法及公差值应符合表 z 的规定。夫 2下作精 ft粉端ml 刀序 号检 验 项 目检 验 示 意 图检 验 方 法检 具 及 精 度公 差P 1刀 刃的 直线 度酬-口=习试件长度不小于工作台长度的 2/3，材料与硬度符合有关的刀片标准，经过精磨，研除毛刺。将刀具刃口置于平尺上，用塞尺测量刃口和平尺之间的间隙。塞尺能通过的最大值为测定值平 尺，塞 尺0.1OOOOOOOOOO标准资料收藏家易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站易启建站网免费提供建站平台，商业网站1年
