JJG(烟草) 20-2003 烟草专用吸烟机抽吸流量图检定规程.pdf

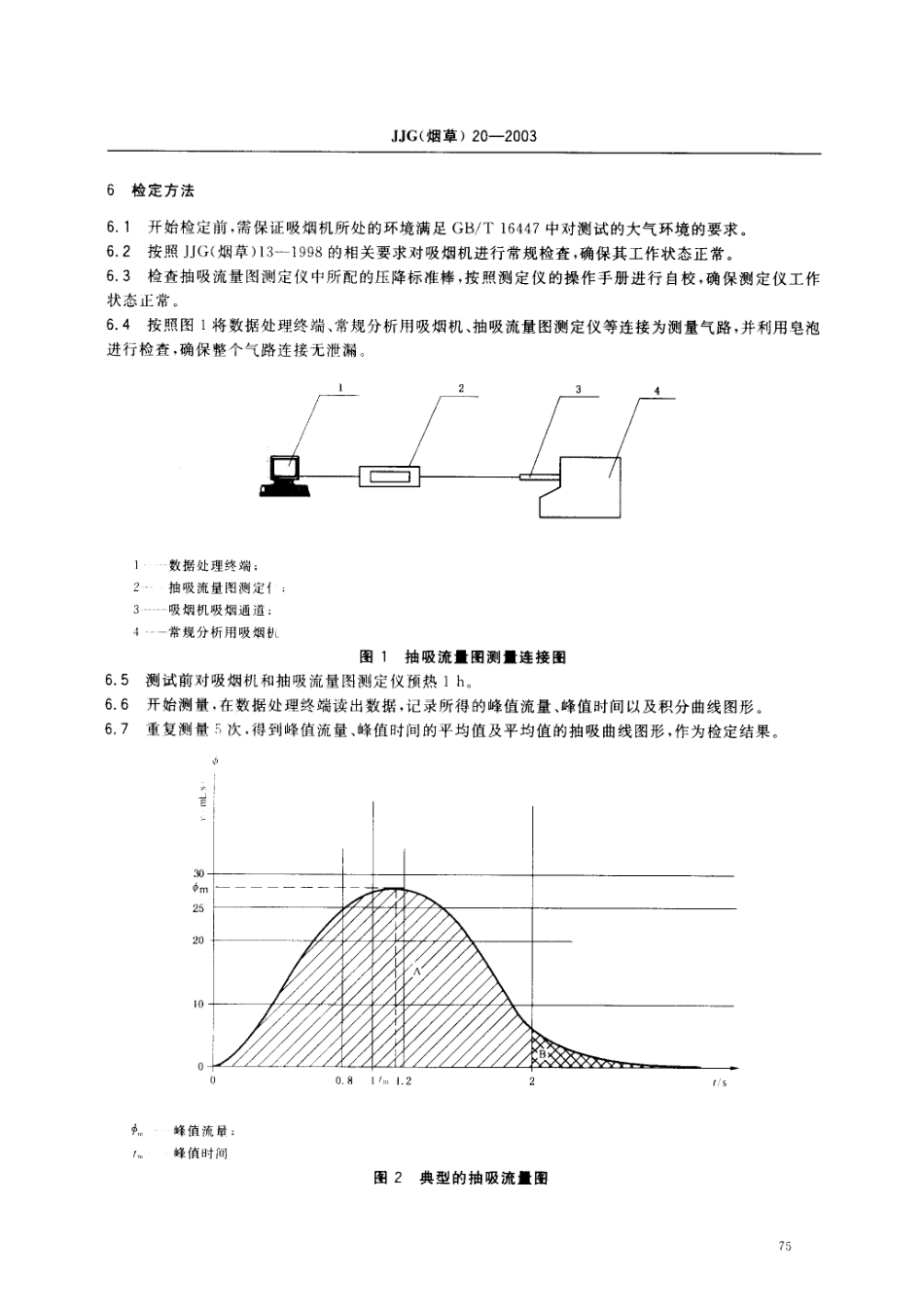

烟草专用吸烟机抽吸流量图检定规程 C ig a r e t t e v e r if ic a t io n r e g u la t io n o f t h e p u f f p r o f il e J J G（烟草）2 0 2 0 0 3 o f c i g a r e t t e-smoking ma c h i n e本规程经国家烟草专卖局 2 0 0 3 年9 月 1 6日 批准，并自2 0 0 3 年 9 月 16 日 起实施。归 口 单 位：国家烟草专卖局科技教育司主要起草单位：中国烟草标准化研究中心本规程委托全国烟 草 标 准化技 信委员会负责解释。本规程主要起草人 苗 芊（中国烟 草标准化研究中心）参加起草人：曾 波（中国烟 草 总公司郑州 烟草 研究院）张 勍（中国 烟 草 标准化研究 中 心）赵 航（中 国 烟草 标 准 化 研究 中 心）黄卫 东（中 国 烟 草 总公 司 郑州烟草研究院）范 黎（中国烟草标准化研 究 中 心）7 3JJG（烟草）2 0 2 0 0 3烟草专用吸烟机抽吸流量图检定规程1 范围 本计量检定规程适用于新制造的、使用中和修理后的烟草专用吸烟机的抽吸流量图检定。2 规范性 引用文件 下列文件中的条款通过本规程的引用而成为本规程的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励根据本规程达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日 期的引用文件，其最新版本适用于本规程。G B T 1 6 4 4 7 烟草和烟草制品 调节和测试的大气环境 G B T 16450 常规分析用吸烟机 定义和标准条件 I S O 3 3 0 8 常规分析用吸烟机定义和标准条件 J J G（烟草）131 9 9 8 吸烟机（含一氧化碳分析仪）检定规程3 术语和定义 本规程规定了以下术语和定义，且仅适用于本检定规程。3 1 抽吸流量图 将直接在烟蒂末端测得的气流量作为时间的函数绘制的图形。3 2 抽吸容量 逸离卷烟烟蒂末端并通过捕集器的气体体积。3 3 峰值流量 一口抽吸中所达到的最大流量。3 4 峰值时间 一口抽吸中达到最大流量时的时间。4 概述 常规分析用吸烟机是烟草行业专用的一种自动抽吸卷烟的同时可自 动采集烟 气 冷凝物和气相物的仪器，而抽吸流量图作为吸烟机的一项重要指标能够反映出吸烟机的抽吸过程是否符合 ISO 3 3 0 8和G B/T 1 6 4 5 0 的相关要求。本检定装置主要是由 抽吸流量图测定仪及其专用器具组成。5 计量性能要求5 1 检定环境应符合 G B/T 16447中测试的大气环境要求。5 2 抽吸流量图测定仪准确度等级优于 1 级。7 4J J G（烟草）2 0 2 0 0 36 检定方法6 1 开始检定前，需保证吸烟机所处的环境满足 G B/T 16447中对测试的大气环境的要求。6 2 按照JJC（烟草）131998的相关要求对吸烟机进行常规检查，确保其工作状态正常。6 3 检查抽吸流量图测定仪中所配的压降标准棒，按照测定仪的操作手册进行自 校，确保测定仪工作状态正常。6 4 按照图 1 将数据处理终端、常规分析用吸烟机、抽吸流量图测定仪等连接为测量气路，并利用皂 泡进行检查，确保 整个气路连接无泄漏。1 数据处理终端；2 抽吸流量图测定仪；3 吸烟机吸烟通道；4 常规分析用吸烟机。图 1 抽 吸流星图测量连接 图6 5 测试前对吸烟机和抽吸流量图测定仪预热 1 h。6 6 开始测量，在数据处理终端读出数据，记录所得的峰值流量、峰值时间以及积分曲线图形。6 7 重复测量 5 次，得到峰值流量、峰值时间的平均值及平均值的抽吸曲 线图形，作为检定结果。图 2 典型的抽 吸流量图7 5J J G（烟草）2 0 2 0 0 37 检定结果处理7.1 检定结果应符合：a）峰值流量介于 2 5mL/s 3 0 mL/s 之间；b）峰值时间介于 0.8s 1.2s 之间；c）在抽吸流量图的上升和下降段上拐点数量分别不应超过一个；d）2s 之内的抽吸容量大于或等于抽吸总容量的9 5。7 2 检定证书应包括：a）吸烟机抽吸流量图中各指标的检定结果；b）检定装置的准确度等级、检定的环境条件。8 检定周期 吸烟机抽吸流量 图的检定周期为一年。7 6
