SCT 8099-2000 渔船小型电气号灯.pdf

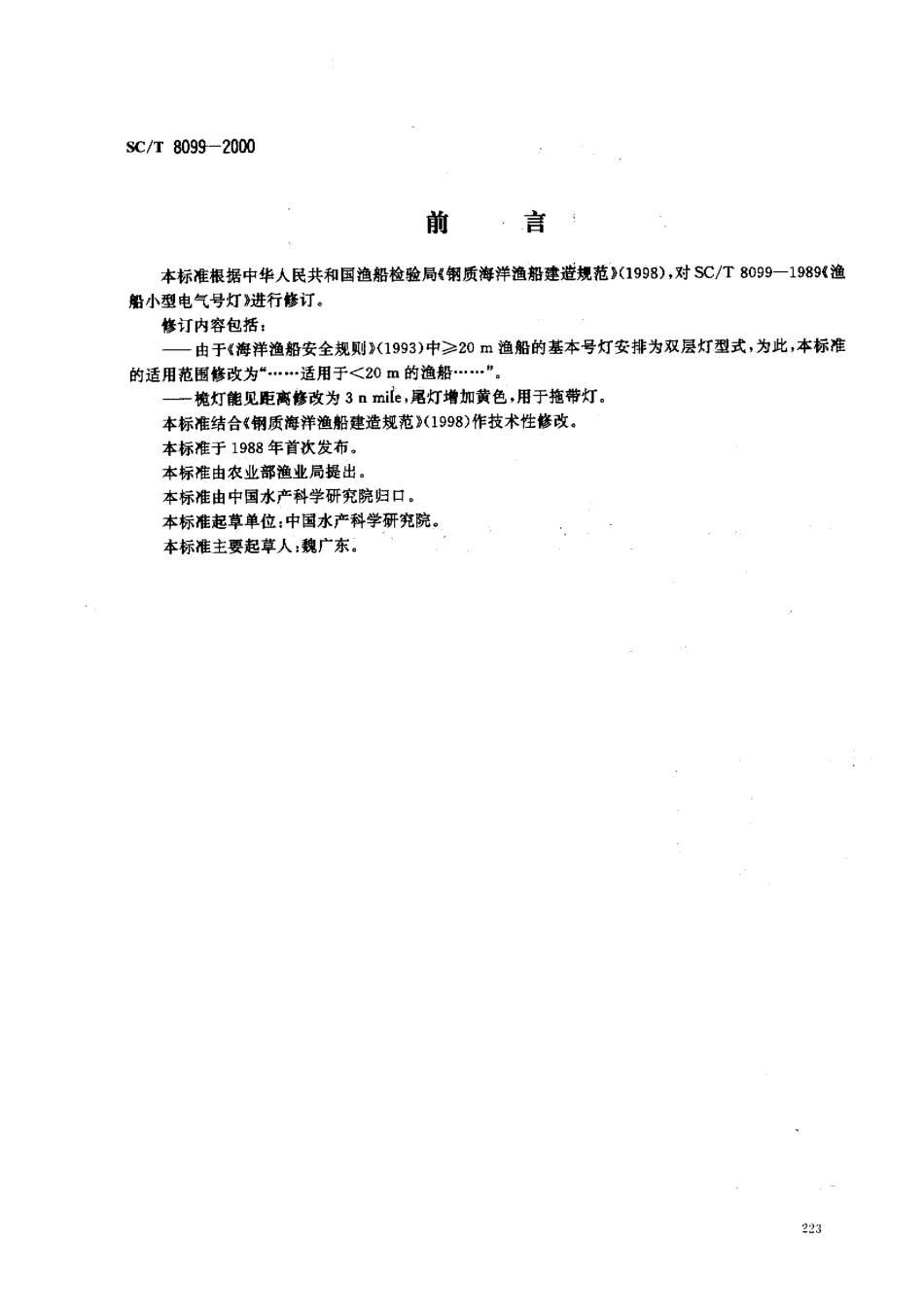

S C/T 8 0 9 9-2 0 0 0前言 本 标准 根 据中 华 人民 共和 国 渔 船 检 验 局 钢 质 海 洋 渔 船建 造规 范)(1 9 9 8)，对S C/T 8 0 9 9-1 9 8“渔船小型电气号灯 进行修订。修订内容包括:由于 海洋渔船安全规则(1 9 9 3)中)2 0 m渔船的基本号灯安排为双层灯型式，为此，本标准的适用范围修改为气“适用于6 0 V时，用电压等级5 0 0 V的兆欧表测量，应不低于1 0 0 M a.4.3.2 热态时(达到稳定温升时)额定电压U 成6 0 V时，用电压等级2 5 0 V的兆欧表测量应不低于5 Md 1,额定电压U 6 0 V时，用电 压等 级5 0 0 V的兆欧表测量应不低于2 0 M S 1,4-4 电源变化 电源电压变化为额定值的+6%一一1 0 呵，频率变化为额定值的士5 0 0，号灯应能可靠地工作，线路电压降 应不超过额定值的5 0 n,4.5 绝缘接点、介电强度 号灯试验环境应符合4.3 条，导电部分与导电部分之间，导电部分与外壳之间的绝缘介电强度，用颇率为2 5-1 0 0 H:的下列交流电压进行耐压试验，历时1 m i n，应无击穿或闪烁现象，然后立即测量绝缘电阻不应低于1 MO.a)额定电压为6 0-3 0 0 V时，试验电压为2 0 0 0 V,b)额定电 压低于6 0 V时，试验电 压为1 0 0 0 V.4 6 防潮性能SC/r 8 0 9 9-2 0 0 0 号灯应具有防潮性能，经两周交变湿热试验后，在 2 h内完成全部检查，其结果应符合下列要求。4-6.，绝缘电阻值 倾定电压U 6 0 V时，用电压等级5 0 0 V的兆欧表测量，不低于1 0 Mf.4.6.2 绝缘介电强度应符合4.5 条规定。4.6-3 电 镇件镀层被腐蚀面积占该零件主要镀层面积的5%-2 5%的零件数不得超过零件总数的三分之一，但允许:a)个别零件镀层腐蚀区域面积大于2 5 0 o;b)个别零件的主要金属出现斑点。4.6.4 油漆层表面允许有轻微失光、失色，少量针孔等缺陷，在主要表面上的任意 1 0 0 c m，内，直径为0.5-1.0 m m的气泡不多于2 个，不得出现直径大于1.0 m m的气泡。经油漆附 着力试验，底漆不得脱落，面漆脱落不得超过检查面积的三分之一。4.6.5 热固 型塑料外壳表面允许有部分白 色析出 物，轻微填料膨胀，直径为。.3-0.5 m m的气泡分布面积不得大于5%，允许有个别直径在。.5-1.0 m m范围内的气泡。4.了 防腐蚀性能 号灯的金属零件应具有防腐蚀性能，其零件应承受连续喷雾4 8 h 的盐雾试验，试验后应符合下列要求:a)镀层为锌、福或锡的零件主要表面无白色或灰色腐蚀物;b)镀层为高锡青铜、镍或银的 零件主要表面无灰色或浅绿色腐蚀物;。)镀层为 铜+镍+铬的零件主要表面无棕锈。4.8 防霉性能 号灯的有机材料应具有防霉菌的性能。4.9 结构4.9.1 号灯的灯头座应具有防止自 行松脱的结构。4.9.2 额定电 压高于3 6 V的 金属壳体，应设有接地螺钉。4.9.3 号灯的结构应使安装、装配和使用方便，连接件应不易丢失。4.1 0 接线端子温升 号灯接线端子处的温升不得大于4 0 0C.4.1 1 玻璃耐温度骤变性能 号灯的玻璃罩应具有耐温度骤变的性能。4.1 2 色度坐标 号灯的色度应在国际照明 委员会(C I E)为每种颜色所规定的图解区域界限内。每种颇色的区域界限以折角点的坐标表示(见表3).表 3 号灯颜色的折兔坐标区域界限号灯颐色坐标折角点123456绿色X0.0 2 80.0 0 90.3 0 00.2 0 3Y0.3 8 50.7 2 30.5 1 10.3 5 6红色X0.6 8 00.6 6 00.7 3 50.7 2 1Y0.3 2 00.3 2 00.2 6 50.2 5 9黄色X0.5 1 20.6 1 80.5 7 50.5 7 5S C/T 8 0 9 9-2 0 0 0表 3(完)号灯顺色坐标折角点123456Y0.3 8 20.3 8 20.4 2 50.4 0 6白色X0.5 2 50.5 2 50.4 5 20.3 1 00.3 1 00.4 4 3Y0.3 8 20.4 4 00.4 4 00.3 4 00.2 8 30.3 8 24.1 3 能见距离和光照角度 号灯和遮光罩内表面应涂无光黑漆。号灯的能见距离、光照角度应符合表4 规定。表 4 号灯的能见距离和光照角度名称能见距离 n mi l e水平光弧垂直光弧分布情况角度分布桅灯52 2 5 0从船的正前方到每舷正横后2 2.5 显示 从水平上方5 0 到水平下方 5.的所有角度 内，至少保持所要求的最低发光强度 从水平上方 7.5 0 到水平下方7.5.至少保 持所要求的最低发光强度的6 0%舷灯21 1 2.5 0从船的正前方到各舷的正横后2 2.5。显示尾灯21 3 5 0从船的正后方到每胶的6 7.5.显示桅顶灯23 6 0 0在3 6 0。水平弧内显示不间断的光环照灯23 6 0 0在3 6 0。水平弧内显示不间断的光注I 装船后的兹灯，在朝前的方向上必须显示最低要求的发光强度，发光强度在规定的光弧之外的r 3.间必须 减弱以至确实切断。2 尾灯和桅灯以及舷灯，在正横后2 2.5.处，在水平弧内应保持最低要求的发光强度至规定光弧界限内5 0 起，从 规定光弧界限内5 0 起发光强度以5。%的速度递减，直到规定的界限，然后发光强度应不断减弱，以 达到在规 定的界限以外至多5。处确实切断光。4 门4 防护性能 号灯 应具 有1 P 5 5 的 外壳防 护 等 级;不 设漏 水孔 的 号 灯:防 水 试 验后内 部 不 得有 水 的 痕 迹;设 有漏 水孔的号灯，在防水试验时应堵塞，防 水试验后允许有少许渗漏，但渗漏入的水能排出，不会累积，且不影响号灯正常工作。4.1 5 耐振性能 号灯应具有耐振性能，试验中 号灯应无异常，试验后零部件不应有松动、断裂、变形和受损。4.1 6 耐冲击性能 号灯应能承受船舶正常应允营运时的冲击影响，经冲击试验后，应能正常工作。零件不应松动、断裂和变形。4.1 7 灯泡 号灯应配备船舶检验部门认可的 符合光照强度要求的船用号灯灯泡。4.1 8 包装跌落试验 号灯包装后应进行跌落试验，试验后应能正常工作，无损伤、松动等现象。4.1 9 包装运输试验 号灯包装后应进行运输试验，试验后应能正常工作，无损伤、松动等现象。5 试验方法5.1 环境温度试验5.1.1 将号灯放入温度为室温的试验箱有效工作空间，以每分钟。-7)C-1 的速率将箱温升至7 0,C 2 2 7S C/T 8 0 9 9-2 0 0 0土2 C，当号灯温升稳定后，将箱温以每分钟。.9 C-1 速率降至5 5 士2 0C，通电 工作2 h，应符合4.2条要求。5.1.2 将号灯放人温度为室温的试验箱有效工作空间，以每分钟。.7 一1 的速率将箱温降至试验值一2 5 士3 C，当号灯达到试验值温度稳定后，通电。.5 h，应符合4.2 条要求。5.2 绝缘电阻测试5.2.1 冷态电阻:用规定电压等级的兆欧表侧试，其结果应符合4.3.1 条规定。5.2.2 热态电阻:号灯安装额定功率的灯泡，在额定电压下通电 工作，当温升稳定后，切断电 源，卸掉灯泡，在5 m i n内用规定电压等级的兆欧表测量，其结果应符合4.3.2 条规定。5.3 电源变化试验5.3.1 交流电源供电 号灯应在表5 条件下各运行1 5 m i n，应符合4.4 条规定。表 5 交流电源供电 号灯的电 压和频率变化范围电压变化，%颇率变化，%sss-5一 1 0一 55.3.2 直流电源供电号灯，应在额定电压变化+3 0%-2 5%的情况下各运行1 5 m i n，应符合4.4 条规定。5.4 绝缘介电强度试验5.4.1 号灯装在耐压试验台上，用4.5 条规定的电压和频率，容量不少于。.5 k V A交流电源施加于导电 部分之间，导电部分与外壳，历时1 m i n，其结果应符合4.5 条规定。5.4-2 用4.3 条规定电 压等级的兆欧表测量绝缘电 阻，应符合4.5 条规定。5.5 交变湿热试验 将号灯放人温度为室温的试验箱有效工作空间，调节箱温至2 5 士3 C,使号灯达到温度稳定，然后按表6 所示周期循环二次。表6 温度循环周期需温度，相对湿度.00/a时间，h升温2 5-5 59 5 凝露3 士0.5高沮高湿5 5 士 29 3 士39 士0.5降温5 5-2 5 9 53-6低温高湿2 5 士 3 9 59-6注:升温、高温高湿阶段不超过 1 2 h 3 降温、低沮高湿阶段不超过 1 2 h.在第一周期高温高湿阶 段的前2 h 及最后一周期高温高湿阶段的最后2 h，号灯应作通电试验，以证明正常工作。试验周期结束后，号灯从箱内取出，在正常大气条件下进行恢复，允许用手将号灯所有能接触到的表面和部件上的水溃抹去，在2 h 内完成下述项目 测试，其结果应符合4.6 规定。5.5.1 绝缘电阻5.2 条试验方法首先测试，结果应符合4.6.1 规定。5.5.2 绝缘介电 强度用5.4 条方法检查，结果应符合4.5 规定。5.5-3 油漆附着力检测方法:用划针或刀片在漆膜上纵横各刻四条相距为1 m m的直线，其深度应达到原金属表面，形成九个 1 m m,的小方格，然后用毛刷擦刷，在九个方格中，油漆膜脱落程度应符合4.6.4 条规定。5.5.4 油漆层外观缺陷应符合 4.6.4 条规定。S C/T 8 0 9 9-2 0 0 05.5.5 金属件腐蚀，应在4.6.5 条规定的范围内。5.6 盐雾试验 将试样按使用状态放置于3 5 士 2 的 盐雾箱内，采用氯化钠(化学纯)和燕馏水配制成5 叱 士0.1%(二/。)浓度的盐溶液,p H值为 6.5 一7.2(3 5 C),连续喷雾 4 8 h,盐雾沉降率 1 一2 m L/h8 0 e m 喷雾不得直接喷向试样，而应沉降至试样表面。试验结束后，用流动的清水轻轻冲洗试样表面盐沉积物，再用蒸馏水漂洗，然后检查试样表面，应符合4.了 规定。5.了 长霉试验 将每毫升含有黑曲霉、土曲霉、出芽短梗霉、宛氏拟青霉、蝇状青霉、储色青霉、光抱短柄帚霉、绿色木霉等八种菌种各为。.5 X 1 0 -1.0 X1 0 抱子数的混合抱子悬浮液，用喷孔。.5 m m的喷雾器均匀喷射在试样整个表面，然后将试样置于 温度为2 8 C-3 0 C，相对湿度大于9 0%的试验箱内2 8 d,试验结束，试验表面应无过分长霉现象。5.8 接线端子温升试验 将号灯安装倾定功率的灯泡，在额定电压下点燃，待其温升稳定后，用测温计测量接线端子的最高温度，其温升值应符合4.1 0 条规定。5.9 玻璃耐温骤变试验 号灯安装额定功率的灯泡，在额定电压下点燃，当温升稳定3 m i n 后，将低于室温1 0 的水(水温不应低于5 C，水量不少于1 L)拨到灯泡玻璃上，玻璃罩不应有龟裂和破碎。5.1 0 灯光颜色侧试 灯光颜色用分光光度计或色度计测试，各种颜色的色度坐标值应符合4.1 2 条规定。5.1 1 能见距离和光照角度的测试 测试方法有以下四种:5.1 1.1 在A型测角仪上，根据接收仪或照度计上反映的照度，通过计算测出能见距离和光照角度。5.1 1.2 用暗室圆 筒法，由照度计反映出 读数计算能见距离，根据几何投影法测出 光照角度。5.1 1.3 用接收仪和照度计上反映的 标准等强度与号灯光照强度进行对比，通过计算得出 号灯的能见距离，用暗室圆筒法，根据几何投影法测出光照角度。5.1 1.4 把照度计的接收器伸进内 壁涂有无光黑漆的长圆 筒内，由照度计反映的照度计算能见距离，旋转被测号灯，根据旋转的角度及照度计反映的照度，测出光照角度。测量结果应符合4.1 3 条规定。用照度计测试号灯发光强度按式(1)计算:I=E L 2 ，一(1)式中:I 光强度，c d;E 光
