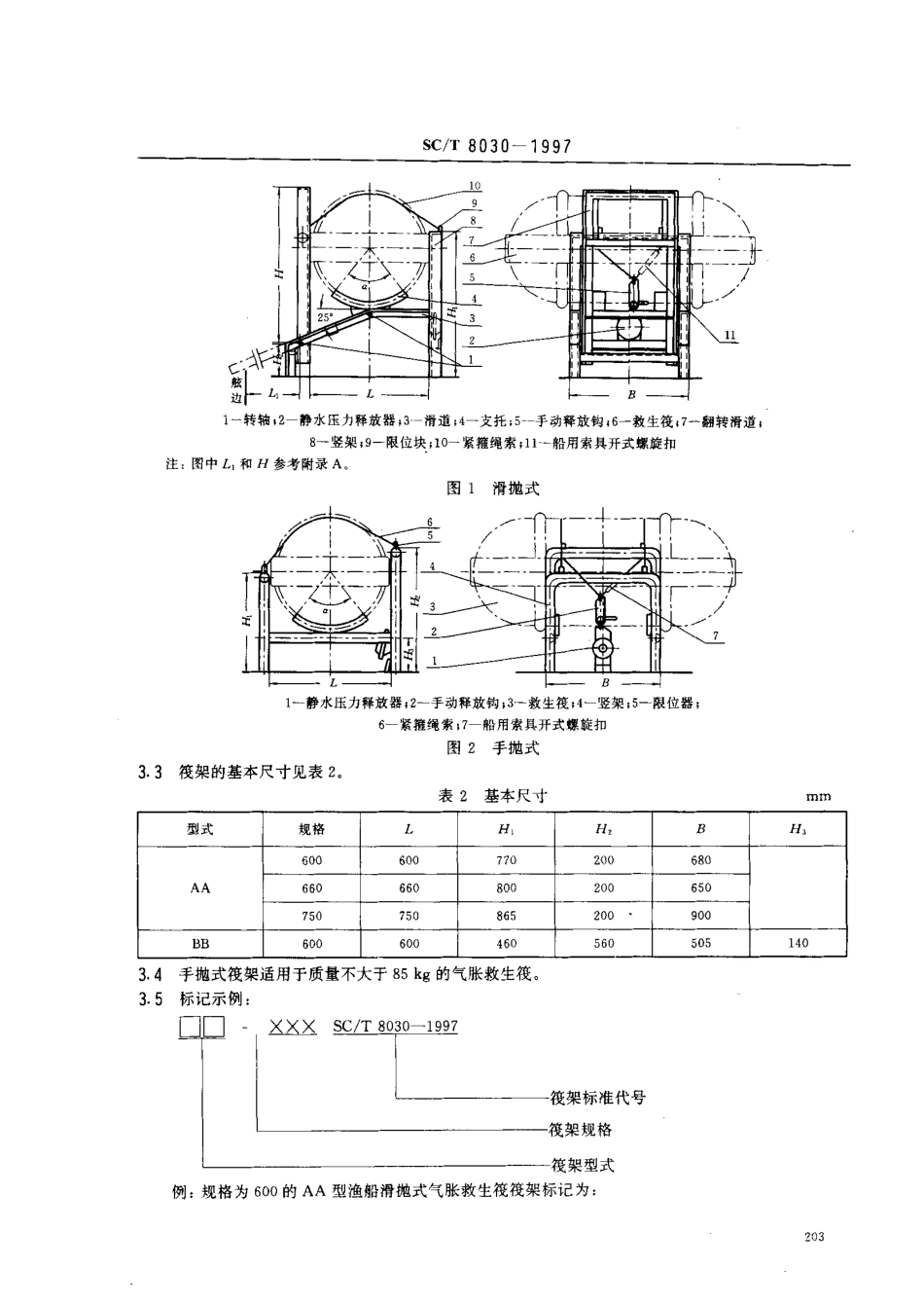

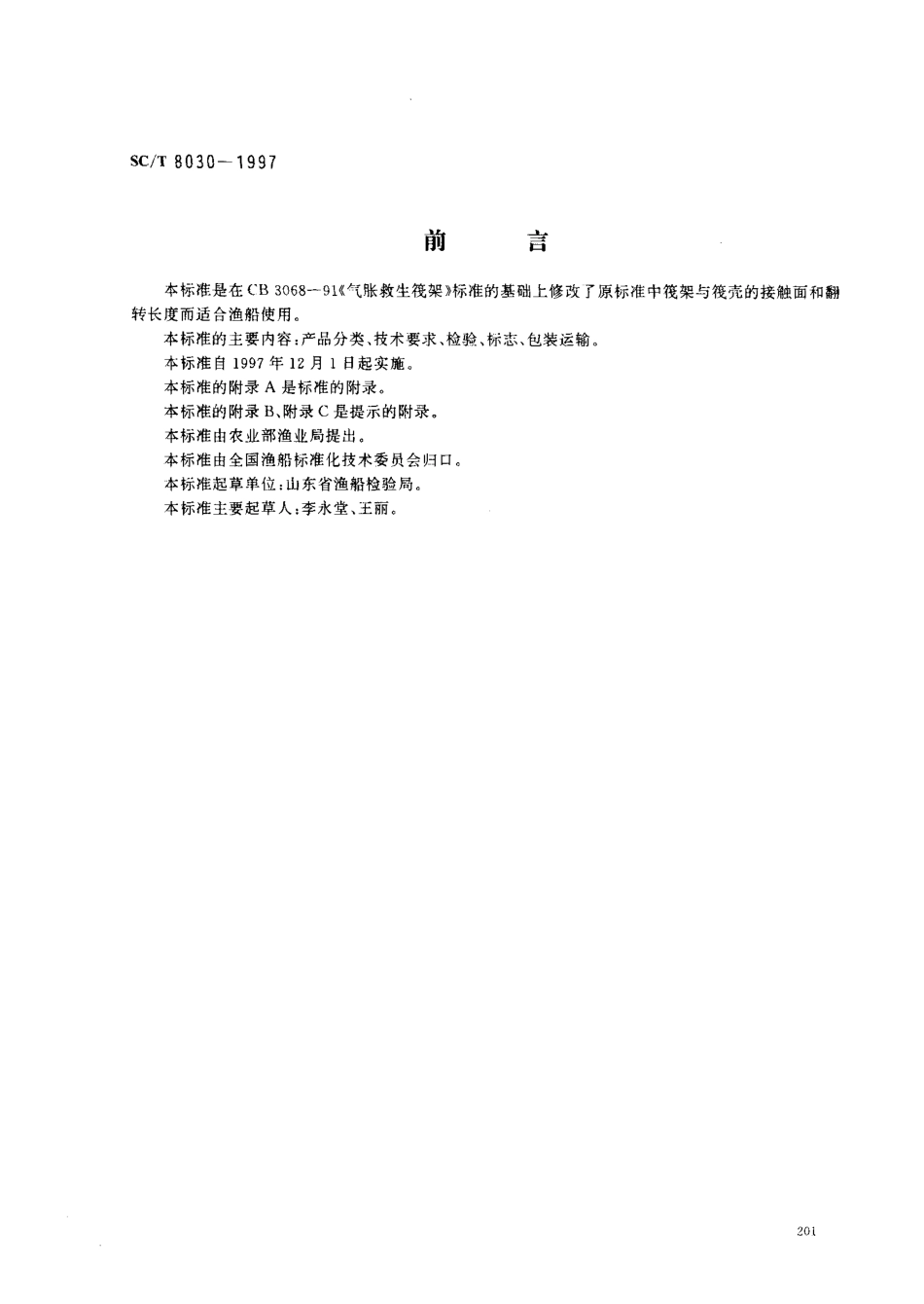

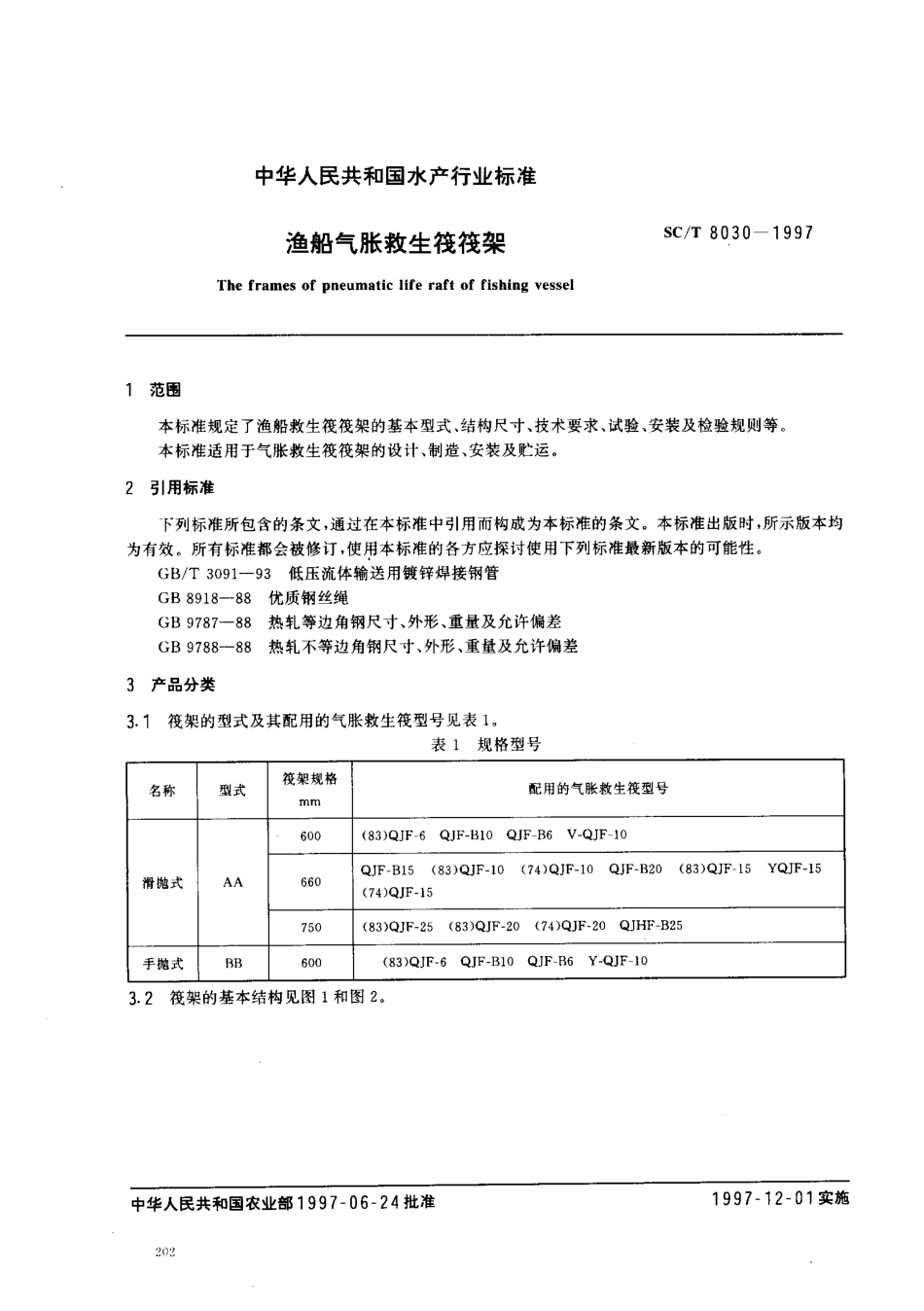

s C/T 8 0 3 0 一 1 9 9 7前言 本标准是在C B 3 0 6 8-9 1(气胀救生筏架 标准的基础上修改了 原标准中筏架与筏壳的接触面和翻转长度而适合渔船使用 本标准的主要内容:产品分类、技术要求、检验、标志、包装运输。本标准自1 9 9 7 年 1 2 月 1日起实施 本标准的附录A是标准的附录。本标准的附录B,附录C是提示的附录。本标准由农业部渔业局提出。本标准由全国渔船标准化技术委员会归口。本标准起草单位:山东省渔船检验局 本标准主要起草人:李永堂、王丽。中华人民共和国水产行业标准渔船气胀救生筏筏架S C/T 8 0 3 0 一 1 9 9 7T h e f r a m e s o f p n e u ma t i c l i f e r a f t o f f i s h i n g v e s s e l1 范围 本标准规定了渔船救生筏筏架的基本型式、结构尺寸、技术要求、试验、安装及检验规则等。本标准适用于气胀救生筏筏架的设计、制造、安装及贮运。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 3 0 9 1-9 3 低压流体输送用镀锌焊接钢管G B 8 9 1 8-8 8 优质钢丝绳G B 9 7 8 7-8 8 热轧等边角钢尺寸、外形、重量及允许偏差G B 9 7 8 8-8 8 热轧不等边角钢尺寸、外形、重量及允许偏差3.1产品分类 筏架的型式及其配用的气胀救生筏型号见表表 11。规格型号名称型式筏架规格 刀1 m配用的气胀救生筏型号滑抛式AA6 0 0(8 3)Q J F-6 QJ F-B 1 0 Q J F-B 6 V-QJ F-1 06 6 0QJ F-B 1 5 (8 3)QJ F-1 0 (7 4)QJ F-1 0 QJ F-8 2 0 (8 3)Q J F-1 5 Y Q J F-1 5(7 4)QJ F-1 575 0(8 3)Q J F-2 5(8 3)QJ F-2 0 (7 4)Q J F-2 0 QJ HF-B 2 5手抛式BB6 0 0(8 3)QJ F-6 Q J F-B 1 0 QJ F-B 6 Y-Q J F-1 03.2 筏架的基本结构见图1 和图2.中华人民共和国农业部1 9 9 7 一 0 6 一 2 4 批准1 9 9 7 一 1 2 一 0 1 实施SC/r 8 0 3 0 一1 9 9 7娜|匕1公舷边1 一转轴,2-睁水压力释放器;3 一 滑道;4 一支托;5 一手动释放钩;6 一救生筏;7-翻转滑道 8 一竖架图中L 和 H参考附录 A,9 一限位块;3 0 一紧箍绳索;1 1 一 船用索具开式螺旋扣图 1 滑抛式 1-静水压力释放器;2 一手动释放钩;3 一救生筏,4-竖架;5 一限位器;6-紧箍绳索;7 一船用索具开式螺旋扣 图 2 手抛式3.3 筏架的基本尺寸见表2 0 表 2 基本尺寸型式规格LH,月2B月3AA6 0 06 0 07 7 02 0 06 8 06 6 06 6 08 0 02 0 06 5 07 5 07 5 08 6 52 0 09 0 0BB6 0 06 0 04 6 05 6 05 0 51 4 0;.:手抛式筏架适用于质量不大于8 5 k g 的气胀救生筏。标记示例:口口 一 X X XS C/T 8 0 3 0-1 9 9 7筏架标准代号 一 筏 架 规 格 1筏架型式例:规格为6 0 0 的A A型渔船滑抛式气胀救生 筏筏架标记为:S C/T 8 0 3 0 一 1 9 9 7渔船筏架A A-6 0 0 S C/T 8 0 3 0-1 9 9 74 技术要求41 筏架的焊接应牢固可靠，焊缝充实，表面平滑无焊渣。4 2 筏架的管子弯曲部分应没有明显的皱折和扁塌变形。4.3 筏架支托与筏存放筒之间应为面接触，每个支托的接触面沿轴向的宽度应不小于5 0 a i m,弧形支托所对应的圆心角a 应不小于8 0,，接触面应尽量靠近存放筒加强筋。4.4 筏架支托所用材料和结构型式不限，但必须满足3.3 的要求。4.5 筏架应保证救生筏存放筒的固定，不产生轴向窜动和横向滚动。46 筏架的翻转部件与固定部件之间及转轴与轴孔之间要有适当的间隙，以保证筏架在出厂和坞修涂刷油漆或少量长锈后各转动部件不被枯牢或锈死，仍能灵活翻转。4.7 筏架的转动轴应镀锌或采用不锈钢材料，所有索具均应镀锌，受力集中 部位应采取保护措施。4.8 筏架应设置安全可靠的手动释放机构，其结构型式参照附录B(提示的附录)。4.9 筏架应配置经船检部门认可的静水压力释放器。4.1 0 凡不同筏架高度的首制筏架都应做滑落试验，以验证筏架的可靠性。4.1 1 检验合格后，应涂刷防锈底漆二度。4.1 2 上船安装后，筏架表面应涂调和漆二度，各转动部位应涂润滑脂。4.1 3 筏架的主要材料参照表3 0 表 3 主要材料及规格部件名称材料名称规格，m m标准号滑道竖架被锌管3 2 2 5GB 3 0 9 1翻转滑道角钢1,5 0 X5 0 火5,L 4 5 X3 0 只6GB 9 7 8 7,GB 9 7 8 8紧箍绳索钢丝绳6 Z AA6 X 1 9 十NFGB 8 9 1 85 门检验 筏架的规格及外尺寸应按表2 和设计图纸进行检验。:;筏架的技术设计与施工质量应符合4.1-4.9 条的规定。筏架应按本标准4 技术要求的规定 检验，并出具合格证书。标志、包装、运输6.1 经检验合格的气胀救生筏筏架，在侧面处应附有下列标志的铭牌:a)制造厂名及制造日 期;b)型号及标准代号;c)产品编号。6.2 筏架在运输过程中所有可拆卸零部件应全部拆下，妥善包扎。6,3 产品随带文件:a)产品合格证;b)产品说明书;c)安装图。s c/T 8 0 3 0 一 1 9 9 7 附录A (标准的附录)筏架翻转滑道有效长度表A 1 中给出了筏架翻转滑道有效长度参考尺寸。表A 1 筏架翻转滑道有效长度参考尺寸L,5 0 06 0 07 0 08 0 09 0 01 0 0 01 1 0 01 2 0 01 3 0 01 4 0 01 5 0 0H1 1 0 01 1 5 01 2 5 01 3 5 01 4 5 01 5 5 01 6 5 01 7 5 01 8 5 01 9 5 02 0 0 0注1“一 一筏架里于第一层甲 板室甲 板时，翻转滑道的有效长度。2 L,-筏架转轴中心至同侧舷绪外缘的水平距离。3 当气胀救生筏放!于罗经甲板上.H值应增加7 0 0 m m4 H值大子1 5 5 0 m m时 确转借道应做成重1式或折盈式.5 当L:小于3 0 0 m m时，H值由设计部门酌定，并应考虑当靠船及靠离码头时的避碰。附录B (提示的附录)手动释放钩结构型式图B 1 中绘出了手动释放钩的结构型式。2 0 5s c/T 8 0 3 0 一 1 9 9 7环。2 一固定板;3 一开口 销;4 一保险销;5 一小环;6-铆钉口 一释放钩;a-铆钉 图B l 手动释放钩结构图 附录C (提示的附录)气胀救生往存放筒的尺寸和筏的质t表C 1 中 给出气胀救生筏存放筒的尺寸和筏的质量。S C/T 8 0 3 0 一 1 9 9 7表C 1 气胀救生筏存放筒的尺寸和筏的质量型号直径 4长度简图】乃 1 幻1们1口】JR Rk g185-185-以(8 3)QJ F-2 51 6 5 0(8 3)QJ F-2 01 6 5 07 3 0(7 4)Q.I F-2 0160-150一125一125QJ F-B 2 51 6 5 01 6 5 0(8 3)QJ F-1 5(8 3)QJ F-1 0(7 4)QJ F-1 06 3 0145-115QJ F-8 2 01 5 1 01 4 2 01 3 6 01 5 1 0QJ F-B 1 5Y-QJ F-1 51 3 6 01 3 6 08 3Y-QJ F-1 01 1 8 07 2QJ F-B 1 05 7 02 4 08 5QJ F-B 61 1 8 08 0(8 3)QJ F-65 7 01 1 8 08 02 0 7
