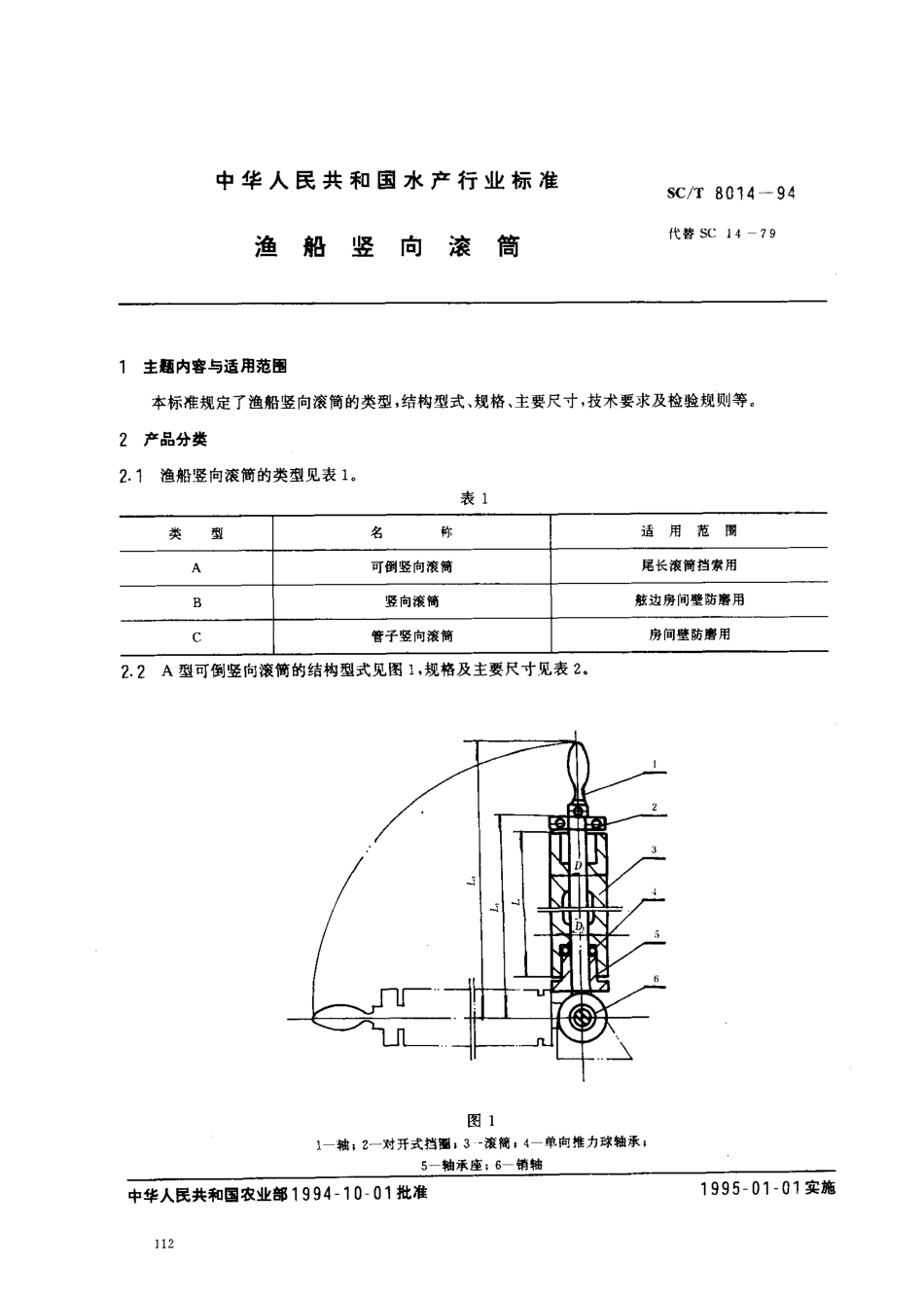

中华 人 民 共 和 国 水 产 行 业 标 准S C/T 8 0 1 4 一 9 4渔船竖向滚筒代替 S(1 4一7 91 主肠内容与适用范围 本标准规定了渔船竖向滚筒的类型，结构型式、规格、主要尺寸，技术要求及检验规则等。2 产品分类2.1 渔船竖向滚简的类型见表1,表 1类型名称适用范围A可倒竖向滚筒尾长滚筒挡索用B竖向滚筒舷边房间壁防磨用C管子竖向滚筒房间壁防磨用2.2 A型可倒竖向滚筒的结构型式见图1，规格及主要尺寸见表2。图 11-轴:2-对开式挡圈，3一 滚筒;4 一单向推力球轴承各5 一轴承座;6 一销轴中华人民共和国农业部1 9 9 4 一 1 0-0，批准1 9 9 5 一 0 1 一 0 1 实施S C/T 8 0 1 4 一 9 4表 2筒径 nD,LL,r.,s O4 06 0 06 8 88 056 5 07 3 88 5 57 0 07 8 89 051 2 05 06 0 0 一5 9 8l 8 0 56 5 07 3 88 5 57 0 07 8 89 0 52.3 B型竖向滚筒的结构型式见图2，规格和主要尺寸见表3,2.4 C型管子竖向滚筒的结构型式见图 3，规格和主要尺寸见表4图 21-轴。2-滚筒S C/T 8 0 1 4 一9 4 图 31 一轴;2-滚筒;3-端封板 表 3筒径DD,长度L6 52 53 0 0 4 0 0 5 0 08 03 04 0 0 5 0 0 6 0 0 8 0 0 9 0 0 1 0 0 0 1 2 0 09 03 05 0 0 6 0 0 9 0 0 1 0 0 0 1 2 0 0表 4简径DD,长度L8 33 0g o o 1 0 0 0 12 0 02 5 标记示例:筒径9 0 m m长度6 5 0 m m的A型可倒滚简:竖向滚筒A 9 0 X 6 5 0 S C/T 8 0 1 4-9 4.筒径8 0 m m长度6 0 0 m m的B型竖向滚筒:竖向滚筒B 8 0 X 6 0 0 S C/T 8 0 1 4-9 4,筒径8 3 m m长度1 0 0 0 m m的C型管子滚筒:竖向滚筒C 8 3 X 1 0 0 0 S C/T 8 0 1 4-9 4,s c/T 8 0 1 4 一 9 43 技术要求3.1 渔船竖向滚筒应按规定的图样制造。3.2 渔船竖向滚筒主要零件的材料按表5.表 5序号零件名称材料名称牌号标准号1轴优质碳家钢2 0GB 6 9 9-8 82挡圈灰铸铁HT 2 0 0GB 9 4 3 9-8 83滚筒灰铸铁HT 2 0 0GB 9 4 3 9-8 8无缝钠管1 0-8 9 X 1 0GB 8 1 6 2-8 74轴承座、端封板普通碳家钢Q 2 3 5-AGB 7 0 0-8 83.33.43.53.6铸件不允许有裂纹、缩孔、疏松及其他影响强度的缺陷。所有零件应无毛刺，零件锐边应倒圆。竖向 滚筒装配后应转动灵活、平稳、不得有卡阻现象，滚筒和轴的摩擦表面应填注润滑脂。产品外露加工表面应涂防 锈油，非加工表面应涂防 锈漆。检验规则4.1 检查竖向滚筒的零件是否符合第3 章的要求。4.2 竖向滚筒应由 制造厂质量检验部门验收并出具合格证。5 标志 竖向滚简的合格证书应具有下列内容;e.制造厂名称和标志;b，产品标记;c.生产批号或生产年月;d.检查合格印章。附加说明:本标准由 全国渔船标准化技术委员会提出。本标准由上海渔轮厂负责起草。本标准主要起草人杨永刚、丁兆荣。
