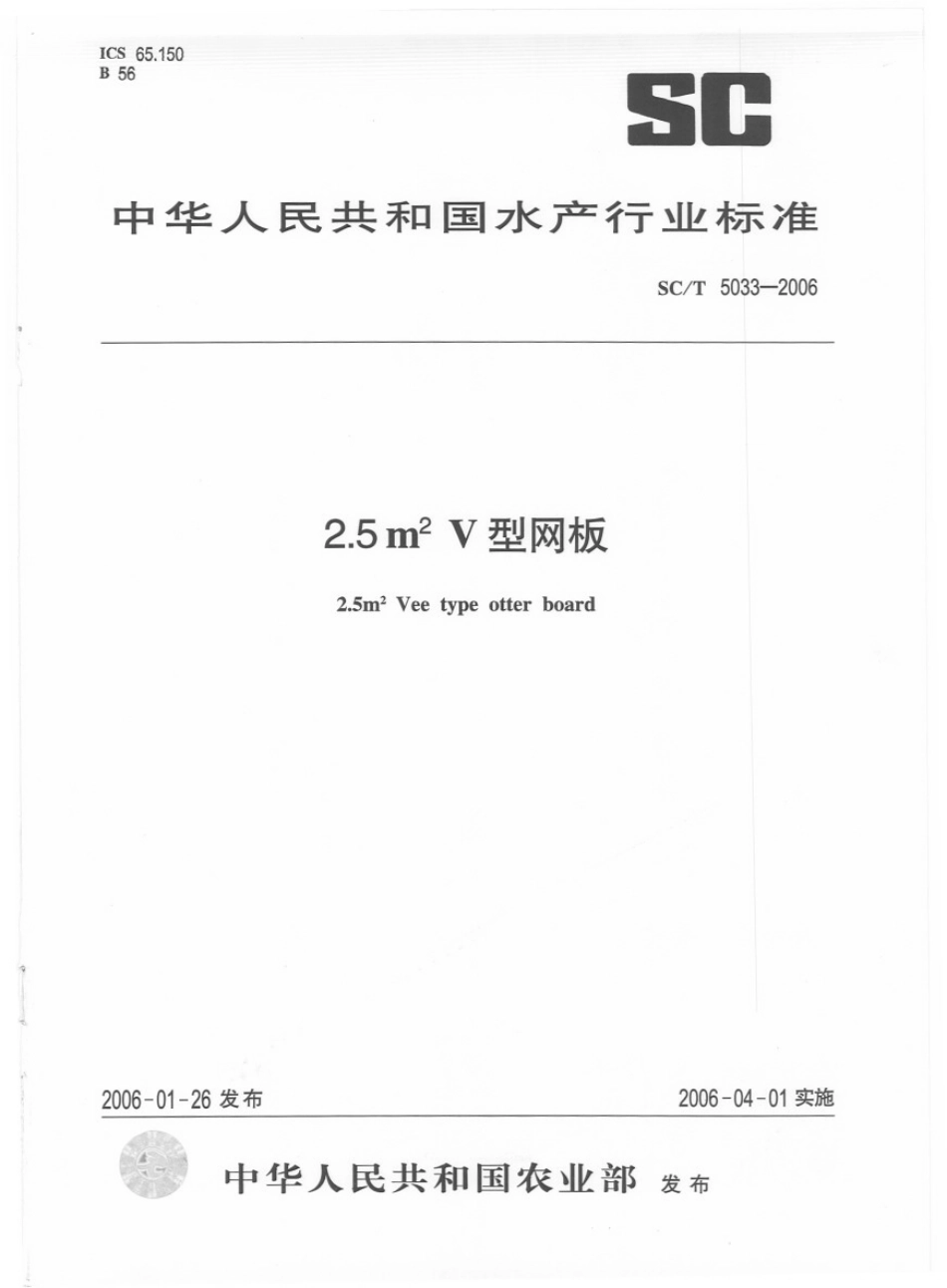

SCT
5033-2006
2.5m2V型网板
5033
2006
2.5
m2V
型网板

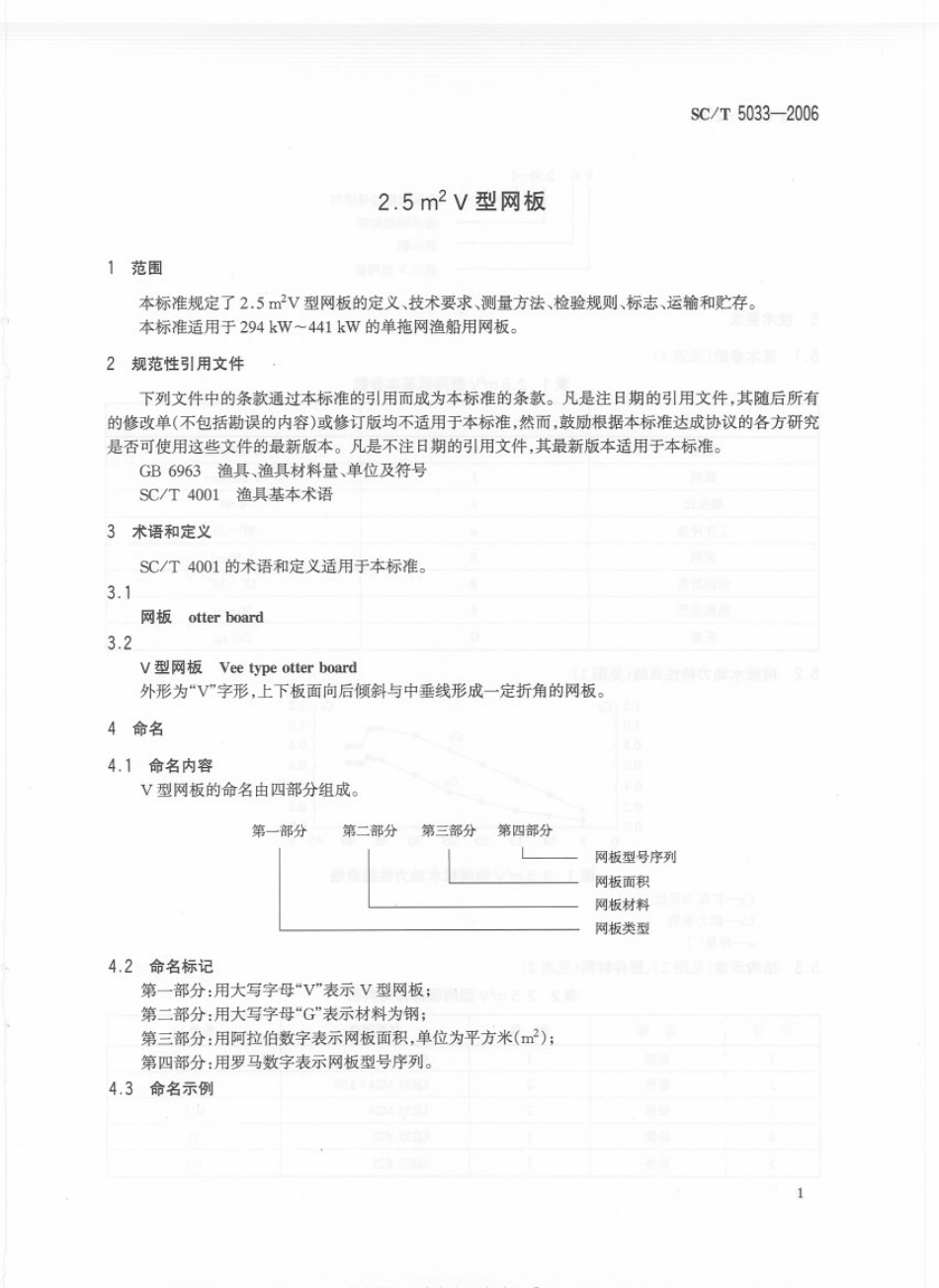

SC/T 5033-2006V G 2.50-I表示网板型号序列表示网板面积表示钢表示V型网板5技术要求5.1基本参数（见表1）表12.5m2V型网板基本参数名称符号参数翼弦b2060mm翼展11260mm展弦比入0.64工作冲角3036面积2.50m2板面折角1516拖铁直径中90mm质量G280kg5.2网板水动力特性曲线（见图1）1.2CyCx1.21.01.00.8Cy0.80.60.60.4Cx0.4020.20.00.0051015202530354045a图12.5m2V型网板水动力性能曲线Cy一扩张力系数Cx一阻力系数a一冲角(*)5.3结构示意（见图2）、部件材料（见表2）表22.5m2V型网板部件材料表序号名称数量材料规格质量kg1面板1Q235 t5942螺栓2Q235 M241501.53螺母2Q235M240.54缘铁1Q23522115吊环1Q235251.52
