SCT 6006.5-2001 渔业码头用皮带输送机 滑块式螺旋拉紧装置基本参数、尺寸与技术要求.pdf

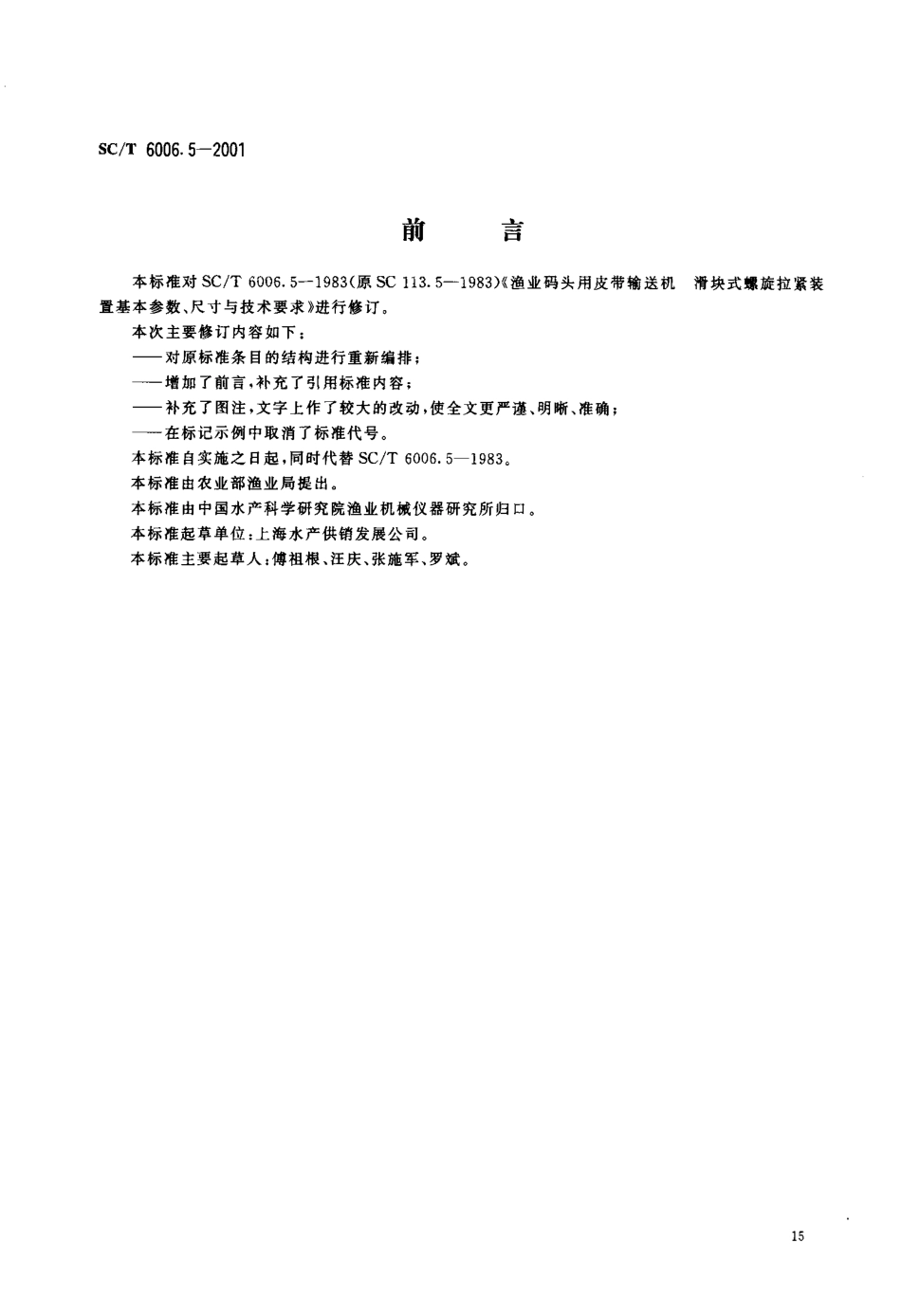

SC/T6006.5-2001前言本标准对SC/T6006.5一1983（原SC113.5-1983)渔亚码头用皮带输送机滑块式螺旋拉紧装置基本参数、尺寸与技术要求进行修订。本次主要修订内容如下：一对原标准条目的结构进行重新编排；增如了前言，补充了引用标准内容；补充了图注，文字上作了较大的改动，使全文更严谨、明晰、准确；在标记示例中取消了标准代号。本标准自实施之日起，同时代替SC/T6006.5一1983。本标准由农业部渔业局提出。本标准由中国水产科学研究院渔业机械仪器研究所归口。本标准起草单位：上海水产供销发展公司。本标准主要起草人：傅祖根、汪庆、张施军、罗斌。15SC/T6006.5-2001表1滑块式螺旋拉紧装置基本参数、尺寸mm改向液筒滑块清块孔滑块孔圆弧中心拉紧装置安装整机长度直径长度行程空行程长度长度究度半径高度宽度孔径(L)(L)(S)(C)(D)(G)()(b)(R)(H)(F)(d)160382817.5L100003401001006260%17250433220160382817.510000L20000440200100626045172504332202504332204520000L4000064040010075602320534025652504332204540000L60000840600100756032053402565标记示例：改向滚筒直径D=250mm,行程S=200mm的拉紧装置：拉紧装置2520。4技术要求4.1拉繁装置制造应符合本标准的规定。4.2拉紧装置丝杆中心线和上下导轨的平行度公差按GB/T1184一1996中11级确定。4.3滑块轴孔中心高的极限偏差按GB/T1800.3一1998中JS12确定。4.4拉紧装置装配后，丝杆应旋转灵活，滑块在全行程中移动时，不应有卡死现象。4.5拉紧装置非接触面应有防锈措施。17
