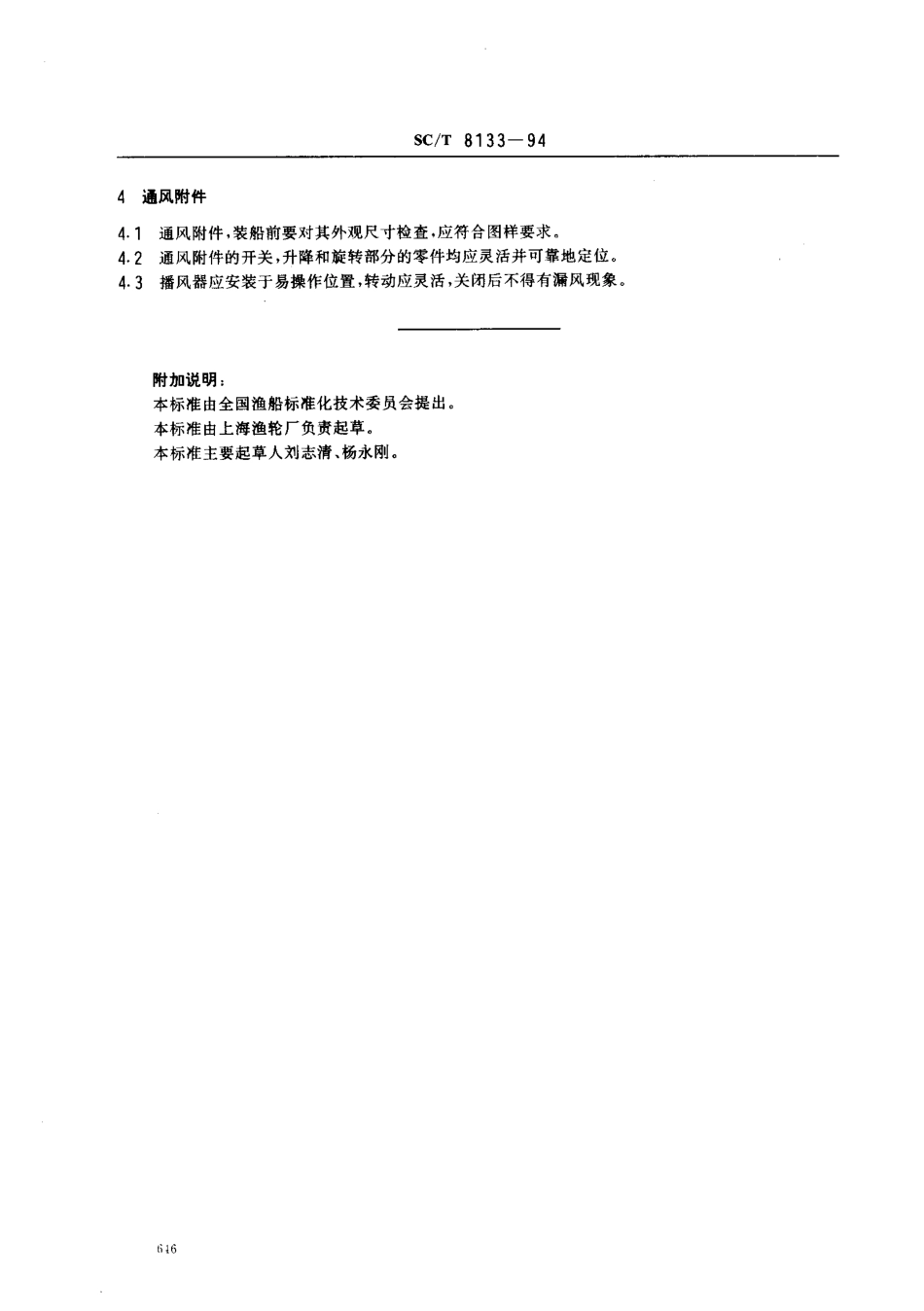

中华 人民共和 国水产行业标准s C/T 8 1 3 3 一9 4渔船通风设备安装技术要求代替 S C 1 3 3-8 51 主题内容与适用范围 本标准规定了轴流式通风机、通风筒、通风管及通风附件的安装和检验的技术要求(不含空调通风设备的安装)。本标准适用于渔船通风设备的安装及验收。2 轴流式通风机(以下 称通风机)2-1 通风机应具有船用产品合格证，并按通风设备布置图安装。2.2 通风机安装前，各连接部件应无松动，叶片与风筒间隙应均匀。2.3 通风机的中心线应对准通风筒中心线安装，连接法兰外径偏差不大于士3 m m，连接螺孔中心线偏差不大于士Zmm,2.4 安装通风机时，不准敲击机壳。2.5 通风机与通风筒法兰连接处，必须采用橡胶垫料.3 通风筒、通风管I1 通风筒中心线，相对于安装位置中心线的偏差不大于5 m m.3.2 通风筒中心线垂直于船体基线安装，偏差不大干表1 值。表 1 m m筒身高偏差1 0 0 0 以下51 0 0 0 -2 0 0 01 02 0 0 0以 上1 53.3 自 然通风简穿越甲 板部分，若图样上无要求时，通风筒下缘应与横梁平齐，设天花板时，应与天花板3j c 齐。3.4 通风筒、通风管制成后，内表面应徐底漆一度或耐酸漆一度，外表面涂防锈漆一度。I5 通风筒、通风管易积水处应在其底部安装放水塞。3.6 通风筒、通风管穿越甲板或甲板以上的舱壁时，应符合相应部位的密性要求。17 风管的局部凸起和凹陷的值不大于3 m m，风管直段上凸起和凹陷的数量，每米不得超过三个，其面积总和不得超过每米风管表面积的2 0%3-8 按施工图样或样棒制造的风管，其安装位置的偏差在距法兰2 0 0 2 5 0 m m处不大于5 m m，在风管中部，不大于2 m m.;.。通风管应设吊架，吊架直接焊于船体结构上，防止震动。通风管法兰连接件、紧固件应均匀紧固，法兰连接件不应有歪斜现象，并应均匀地压紧衬垫 衬垫的内边不允许伸入通风管内，衬垫的材料可采用橡皮或石棉板中华人民共和国农业部1 9 9 4 1 0 一 0 1 批准1 9 9 5 一 0 1 一 0 1 实施S C/T 8 1 3 3 一 9 44 通风附件通风附件，装船前要对其外观尺寸检查，应符合图样要求。通风附件的开关，升降和旋转部分的零件均应灵活并可靠地定位。播风器应安装于易操作位置，转动应灵活，关闭后不得有漏风现象。414.243附加说明:本标准由全国渔船标准化技术委员会提出。本标准由上海渔轮厂负责起草。本标准主要起草人刘志清、杨永刚。
