sb10253—95.doc

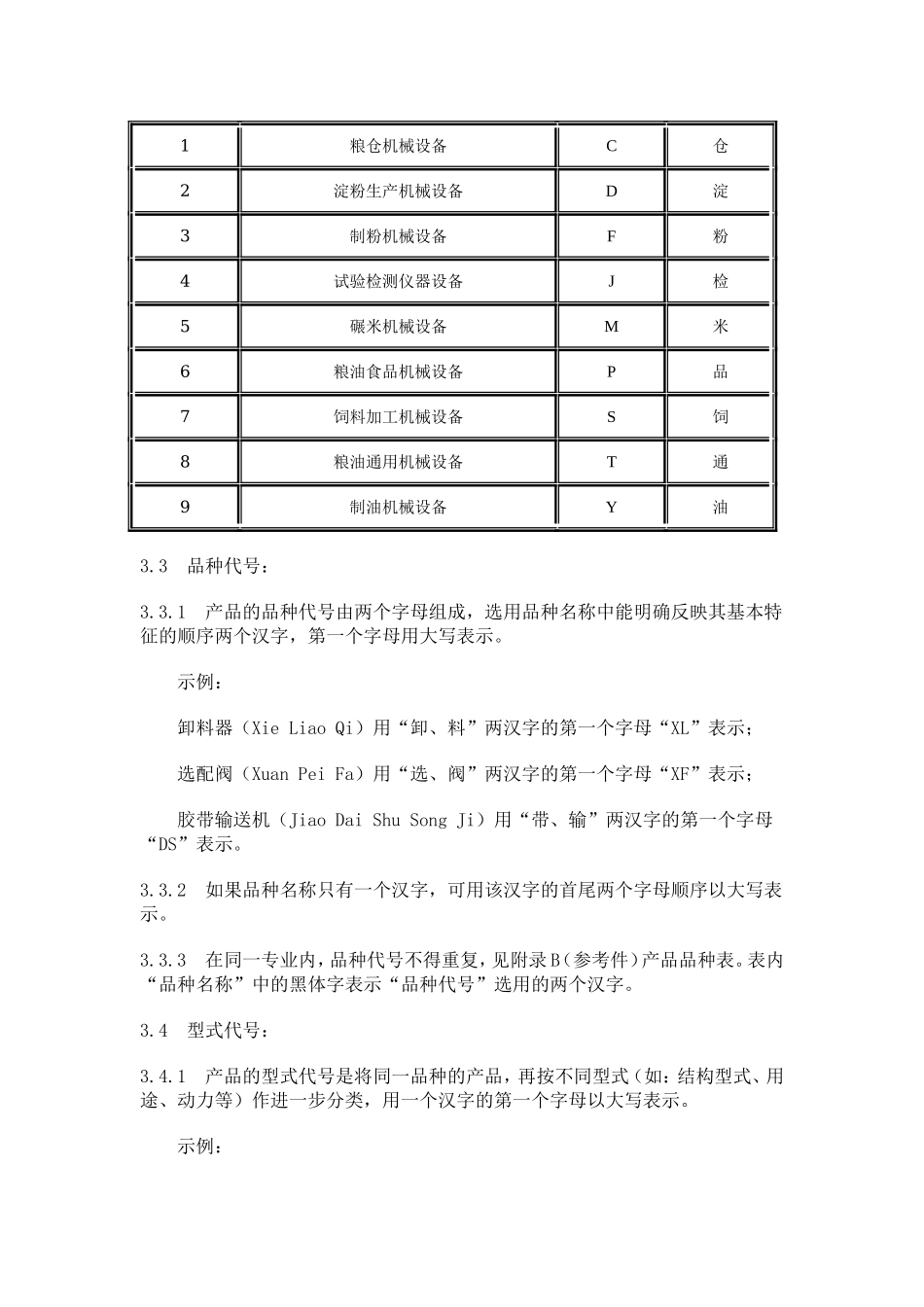

SB/T 10253—95 1　主题内容与适用范围 　　本标准规定了粮油饲料机械产品（以下简称产品）型号、名称的编制方法。 　　本标准适用于粮油行业的各种机械产品。 2　引用标准 　　GB 1.3　标准化工作导则　产品标准编写规定 　　GB 3052　衡器产品型号编制方法 　　GB 8872　制粉工业名词术语 　　GB 8873　油脂工业名词术语 　　GB 8874　粮油通用技术、设备名词术语 　　GB 8875　碾米工业名词术语 　　GB 8900　粮油仓储设备名词术语 　　ZB B93 013　饲料加工专用术语 3　产品型号 3.1　产品型号由专业代号、品种代号、型式代号以及产品的主要规格等四个部分组成。 3.1.1　产品的专业、品种和型式代号用汉语拼音字母（以下简称字母）表示。 3.1.2　产品的主要规格用阿拉伯数字（以下简称数字）表示。 3.2　专业代号： 3.2.1　产品的专业代号用专业名称中一个汉字的第一个字母表示，字母用大写。 3.2.2　产品的专业代号见表1。 表 1 序号 专业名称 代号 涵义 1 粮仓机械设备 C 仓 2 淀粉生产机械设备 D 淀 3 制粉机械设备 F 粉 4 试验检测仪器设备 J 检 5 碾米机械设备 M 米 6 粮油食品机械设备 P 品 7 饲料加工机械设备 S 饲 8 粮油通用机械设备 T 通 9 制油机械设备 Y 油 3.3　品种代号： 3.3.1　产品的品种代号由两个字母组成，选用品种名称中能明确反映其基本特征的顺序两个汉字，第一个字母用大写表示。 　　示例： 　　卸料器（Xie Liao Qi）用“卸、料”两汉字的第一个字母“XL”表示； 　　选配阀（Xuan Pei Fa）用“选、阀”两汉字的第一个字母“XF”表示； 　　胶带输送机（Jiao Dai Shu Song Ji）用“带、输”两汉字的第一个字母“DS”表示。 3.3.2　如果品种名称只有一个汉字，可用该汉字的首尾两个字母顺序以大写表示。 3.3.3　在同一专业内，品种代号不得重复，见附录B（参考件）产品品种表。表内“品种名称”中的黑体字表示“品种代号”选用的两个汉字。 3.4　型式代号： 3.4.1　产品的型式代号是将同一品种的产品，再按不同型式（如：结构型式、用途、动力等）作进一步分类，用一个汉字的第一个字母以大写表示。 　　示例： 　　去石机有吸式（Xi Shi）的，用“吸”字的第一个字母“X”表示； 　　清理筛有偏心（Pian Xin）传动的，用“偏”字的第一个字母“P”表示。 3.4.2　同一专业、同一品种产品的分类型式不宜超过一种，其型式代号不得重复。 3.5　主要规格： 3.5.1　产品的主要规格应选用主要零部件尺寸与件数、主要技术特征、主要结构参数等不变数值表示。主要零部件只有一件时，只表示尺寸，不标件数。 3.5.2　规格数值应以整数表示，必须采用小数者，取小数一位，不标注计量单位。 3.5.3　主要规格有两个或两个以上者，可以连写，用“×”、“－”等符号分隔开。计量单位相同的数值间用 “×”号，不同计量单位数值间用“－”号。 　　示例： 　　筛宽1000 mm、三层筛面的重力谷糙分离机的规格为100-3（宽-层数）； 　　胶辊长100 mm、米辊直径150 mm的胶砻碾米组合机的规格为10×15（长×直径）。 3.6　各专业中部分产品的品种、型式代号以及名称、规格等见附录A（参考件）。表内“产品名称”中的黑 体字表示“型式代号”选用的一个汉字。 3.7　产品型号的写法：字母部分应按专业、品种、型式的顺序排列在前，数字部分排列在后。 　　示例： 　　筛面宽度45 cm的吹式比重去石机的型号为： 　　 3.8　产品（包括以商品形式供售的整机、部件或零件）经较大改进或积累多次改进，使结构性能改变，足以形成新一代产品时，采用以一个大写字母A、B、C……的尾注表示，尾注放在型号的末尾。 　　示例： 　　TQSC45A　　表示筛宽450 mm吹式比重去石机的变型或改进； 　　TQSC45·1A　　表示筛宽450 mm吹式比重去石机部件的变型或改进； 　　TQSC45·1-1A　　表示筛宽450 mm吹式比重去石机零件的变型或改进。 3.9　本行业老产品的型号与本标准不符时，应根据具体情况，保留原型号或逐步与本标准统一。 3.10　新开发产品的型号编制，可按本标准3.2～3.5条的规定进行，注意避免重复。 3.11　衡器型号除生产工艺过程中使用的衡器适用本标准外，其他衡器执行GB 3052的规定。 4　产品名称 4.1　产品名称应简明、通俗、易记。应能表达产品的结构特点、性能特点和用途，也可按制造材料、操作方式、传动方式、工作介质、作用原理、精度等级等方面合理分类后命名。 4.2　产品名称一般由基本名称、附加名称两部分组成。 4.2.1　基本名称规定产品的品种。 4.2.2　附加名称列于基本名称之前，规定产品的型式，用以区别相同品种不同型式的产品。 　　示例： 　　圆筒初清筛，“初清筛”是基本名称，“圆筒”是附加名称。 4.3　产品名称执行GB 8872～8875、GB 8900、ZB B93 013标准的规定。标准零件的名称应符合相应标准的规定。 4.4　产品全称 4.4.1　产品全称包括产品型号和产品名称两部分，可以连写，也可分上、下两行书写。 　　示例： 　　TQSC45　吹式比重去石机 　　或： 　　TQSC45 　　吹式比重去石机 4.4.2　产品有左、右两种式样（分左、右手）的，应在产品全称后加括号，标明左或右以便区分。 　　示例： 　　TJCL 125　离心集尘器（左） 　　TJCL 125　离心集尘器（右） 附　录　A 产品的专业、品种、型式代号、名称与规格 （参考件） 表 A1　粮仓机械设备 专业 代号 品　　种 型 式 代 号 产品名称 规　　格 名称 代号 数字意义 计量单位 C 输 送 设 备 板式输送机 BS G 固定板式输送机 板带宽 cm Y 移动板式输送机 板带宽 cm 流化输送槽 LC S 水平流化输送槽 槽宽 cm 双气带 输送机 SS C 垂直提升双气带输送机 带宽 cm S 水平双气带输送机 带宽 cm 散装车 SZ F 翻斗散装车 装粮容积 m3 K 开底散装车 装粮容积 m3 L 螺旋散装车 装粮容积 m3 Q 气力散装车 装粮容积 m3 油桶搬运车 TB S 手动油桶搬运车 桶直径－桶数 cm、个 装 卸 设 备 　 倒包机 BJ D 带式倒包机 带宽 cm 出仓（囤）机 CJ D 胶带出仓机 带宽 cm G 刮板出仓机 槽宽 cm L 螺旋出仓机 螺旋直径 cm 堆包机 DJ B 半自动堆包机 包重－堆高包数 kg、个 Q 桥式堆包机 包重－堆高包数－跨度 kg、个 、m Z 自动堆包机 包重－堆高包数 kg、个 机械铲 JC D 单向控制机械铲 铲宽 cm S 双向控制机械铲 铲宽 cm 平转出仓机 PC G 刮板平转出仓机 槽宽 cm L 螺旋平转出仓机 螺旋直径 cm 扒谷（粮）机 PG G 刮板扒谷机 刮板板×高 cm L 螺旋扒谷机 螺旋直径 cm Y 翼轮扒谷机 翼轮直径 cm Z 爪式扒谷机 带宽 cm 倾卸机 QX J 机械倾卸机 　 　　 　　 　 Y 液压倾卸机 　 　　 　　 　 起重机 QZ G 固定起重机 额定重量 t Q 桥式起重机 额定重量 t Y 移动起重机 额定重量 t 吸粮机 XL G 固定吸粮机 管径－管数－产量 cm、个、t/h Y 移动吸粮机 管径－管数－产量 cm、个、t/h 干 燥 冷 却 设 备 烘干机 HG F 沸腾烘干机 槽宽×层数 cm、个 H 流化烘干机 槽宽×槽长－层数 cm、个 H 尾注A 金属结构压入 式流化烘干机 槽宽－层数 cm、个 H 尾注B 砖砌结构吸入 式流化烘干机 槽宽－层数 cm、个 J 间接加热烘干机 烘干面积 m2 L 链板式烘干机 链板宽×长－层数 cm、个 T 塔式烘干机 干燥段有效尺寸（长×宽） m2 Z 锥筒烘干机 锥筒直径（进口） cm 冷却器（机） LQ C 流槽式冷却器 槽宽 cm G 滚筒冷却机 滚筒直径 cm T 塔式冷却器 冷却面积 m2 储 粮 设 备 攒粮机 CL 　　 　　　 　　 　　 打埂机 DG 　　 　　 　　 　　 翻粮机 FL G 滚筒式翻粮机 　　 　　 降（脱）氧机 JY J 机械脱氧机 　　 　　 起地机 QD 　　 　　　　 　　 　　 熏蒸投药机 TY L 磷化铝投药机 　　 　　 W 仓外投药机 　　 　 辅 助 设 备 清扫机 QJ S 扫地机 宽度 cm X 吸尘机 吸管直径 cm 整袋机 ZD B 布袋清理机 筒数 个 K 麻袋打捆机 每捆袋数 个 M 麻袋清理机 筒数 个 Y 布袋翻叠打印机 　　 　　 整桶机 ZT G 鼓桶机 桶直径 cm X 洗桶机 桶直径－桶数 cm、个 建 仓 设 备 螺旋卷仓机 LJ Z 螺旋卷仓机组 钢板厚 mm 松卷机 SJ J 简易松卷机组 钢板厚 mm 成型机 CX G 辊式成型机 钢板厚 mm 卷边机 JB G 辊式卷边机 钢板厚 mm 运行架 YX T 托轮式运行架 钢板厚 mm 表 A2　淀粉生产机械设备 专业 代号 品　　种 　　 型式 代号 产品名称 规　　格 名称 代号 数字意义 计量单位 D 清 理 设 备 除砂器 CS Y 玉米除砂器 器体直径 cm 浸 泡 设 备 浸泡罐 JP Y 玉米浸泡罐 罐体直径 cm 磨 碎 设 备 破碎机 PS C 齿板破碎机 齿板直径 cm 脱胚磨 TM T 凸齿主米脱胚磨 磨盘直径 cm 冲击磨 CM L 立式冲击磨 冲击盘直径 cm W 卧式冲击磨 冲击盘直径 cm 金刚砂磨 SM L 立式金刚砂磨 砂盘直径 cm W 卧式金刚砂磨 砂盘直径 cm 钢磨 GM P 钢片磨 磨片直径 cm Z 锥形钢磨 锥磨盘大头直径 cm 分 离 设 备 重力曲筛 ZQ W 50°重力式曲筛 筛面宽度－筛缝宽 cm、mm S 45°重力式曲筛 筛面宽度－筛缝宽 cm、mm 压力曲筛 YQ S 300°压力式曲筛 筛面宽度－筛缝宽 cm、mm Y 120°压力式曲筛 筛面宽度－筛缝宽 cm、mm 离心筛 LS L 立式离心筛 筛筒大头直径 cm W 卧式离心筛 筛筒大头直径 cm 离心机 LX D 淀粉离心分离机 碟片直径 cm F 麸质浓缩离心分离机 碟片直径 cm J 沉降式离心机 转子直径 cm L 立式脱水离心机 转子直径 cm
