HGT 2627-1994 甲基丙烯酸甲酯聚合物 稀溶液粘数和特性粘数测定.pdf

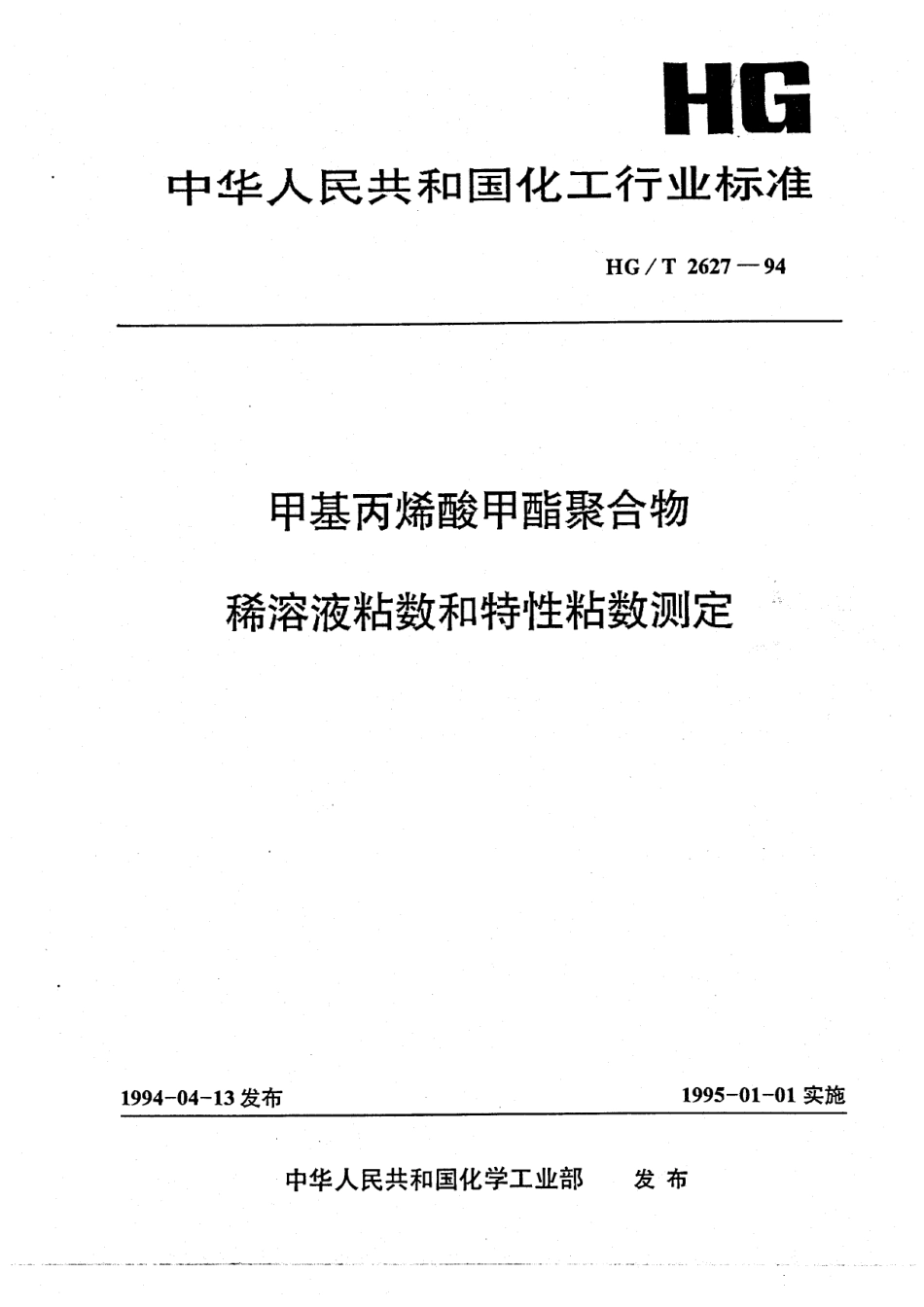

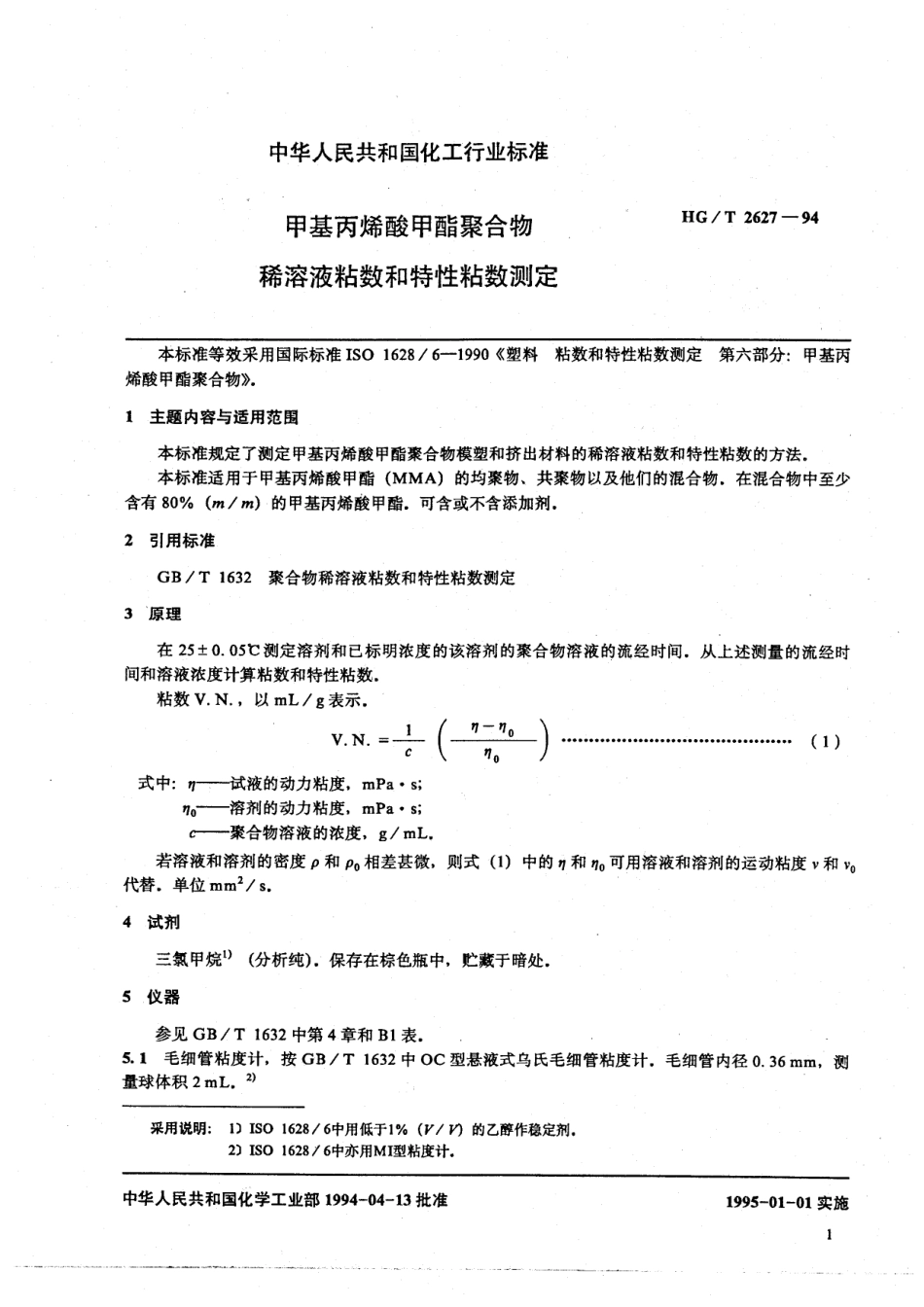

HG中华人民共和国化工行业标准HG/T2627-94甲基丙烯酸甲酯聚合物稀溶液粘数和特性粘数测定1994-04-13发布1995-01-01实施中华人民共和国化学工业部发布HG/T2627-94只要能得到相同结果的其它粘度计均可采用，但有争议时必须用此型粘度计.所用粘度计的校准，按附录A进行.5.2秒表，可读至0.18.5.3恒温浴，能保持在250.05.5.4容量瓶，带磨口玻璃塞，100mL.5.5天平，感量0.1mg.5.6熔结玻璃漏斗，2号.5.7展动器.6试样溶液称取0.260.005g能反映材料特性的试样（称准至0.1mg)置于容量瓶(5.4）中.加人0mL三氯甲烷(4)，摇动促使溶解完全.然后用201三氯甲烷稀释至刻度，再次摇动，待用.对于含有增粘作用添加剂的聚合物，则需要改变溶液制备过程。这种改变须经有关各方所接受，对于含颜料和（或）专用添加剂的材料，要增加称样量，以使100mL试液中含有0.26g甲基丙烯酸甲酯均聚物或共聚物。7试验步骤通过熔结玻璃漏斗(5.6)将三氯甲烷或试液直接注人粘度计，在250.05下，测定溶剂和试液通过同一支粘度计的流经时间35次，取其算术平均值。对于OC型乌氏粘度计，若流经时间的最大差值超过0.2s,则须用溶剂洗净粘度计，干燥后，用相同的试液重新测定。若所用的粘度计不同于本标准的规定，则上述试验步骤可适当修改，8试验结果的计算按式(2)计算粘数(V.N.)mL/g:(2)式中：v一一试液的运动粘度，mm2/s。一溶剂的运动粘度，mm2/s一试液的流经时间的算术平均值，s;。一溶剂的流经时间的算术平均值，sc试液浓度，g/mL:一t的动能改正（见附录A);。一6的动能改正（见附录A).注：公式(2)是按GB/T1632中公式(5)，但引进了动能改正，这对于特定规格的粘度计，为获得准确结果是必要的。如果采用毛细管内径较小的粘度计，此时动能改正时间小于流经时间的0.2%，则与按GB/T1632提供的式(3)计算的结果和式(2)具有相近的精密度.V.N.=1-totoc(3)采用说明：3】相同于采用说明2)，2
