GBT 8752-2006 铝及铝合金阳极氧化 薄阳极氧化膜连续性检验方法 硫酸铜法.pdf

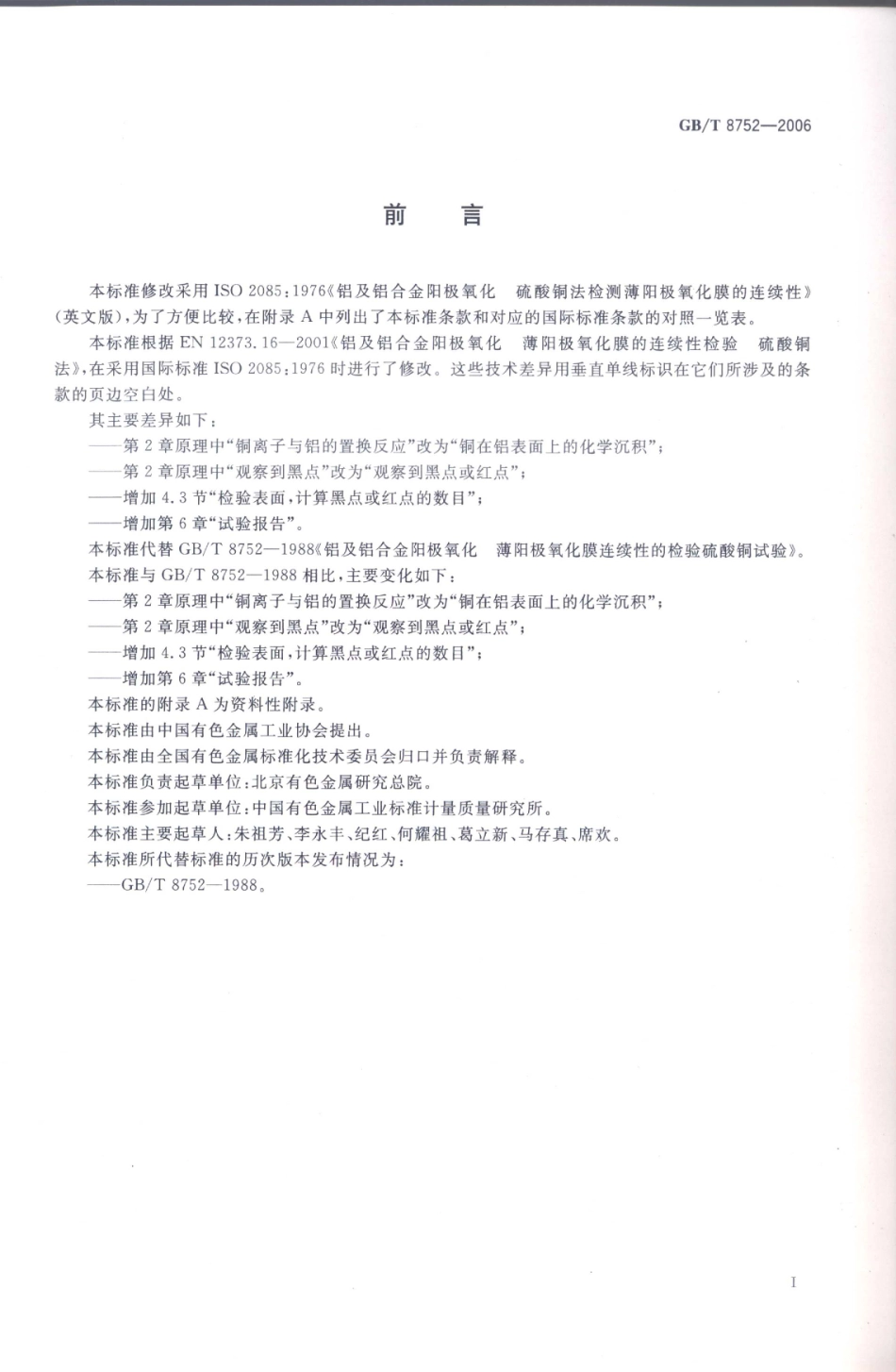

GB/T8752-2006铝及铝合金阳极氧化薄阳极氧化膜连续性检验方法硫酸铜法1范围本标准规定了用硫酸铜溶液检验铝及铝合金薄阳极氧化膜连续性的方法本标准适用于铝及铝合金薄阳极氧化膜（厚度小于5）连续性的快速检验。当对阳极氧化膜表面的可见瑕疵存有疑问时，可用方法来判断该瑕疵是否为局部裸露出基体金属的缺陷。2方法原理当硫酸铜溶液滴在基体金属或者氧化膜覆盖不良的铝及铝合金薄阳极氧化膜表面时，铜在铝表面发生化学沉积肉眼或借助低倍放大镜进行观察，可见裸露基体金属的部位有气体析出。试验后可以在氧化膜的不续处观察到黑点或红点，从而判断铝及铝合金薄阳极氧化膜的连续性。3试剂3.1硫酸铜(CuS0H2O):分析纯3.2盐酸(p1.18p):分析纯3.3硫酸铜-盐椿教：取20g结晶硫酸铜(3.1)和20mL盐酸(3.2)，在容量瓶中用泰馏水（或去离子水)稀释至100004试验步骤4.1硫酸铜液滴面积约为100mm,检验的部位可以任意选择，但应避免在甲极氧化时的电接触的位置上选取。4.2用有机溶剂清表面所有油脂。在试样选取某一平面，用石蜡或快干藤圈出试验部位，大小约为100mm2,试验许沾有石蜡或快干4.3在选定的试验部四滴硫酸铜溶液，并在试验部位停留5m,然后快速擦去溶液。4.4检查试样表面，计数黑为点的数目。4.5试验温度为20土5注：对于定量测定，应该测定黑红点的平均直径5试验结果检验表面情况，并记录100mm2面积上的黑点或红点数量。定量测定时，记录黑点或红点的平均直径。6试验报告试验报告包括以下内容：a)本标准号；b)受检产品的类型和编号：GB/T8752-2006附录A(资料性附录)本标准章条编号与IS02085:1976章条编号对照表A.1本标准章条编号与1S02085:1976章条编号对照本标准章条编号对应的国际标准章条编号11,22334.14.55566
