HG-T 2235-1991 聚酰胺熔点的测定方法.pdf

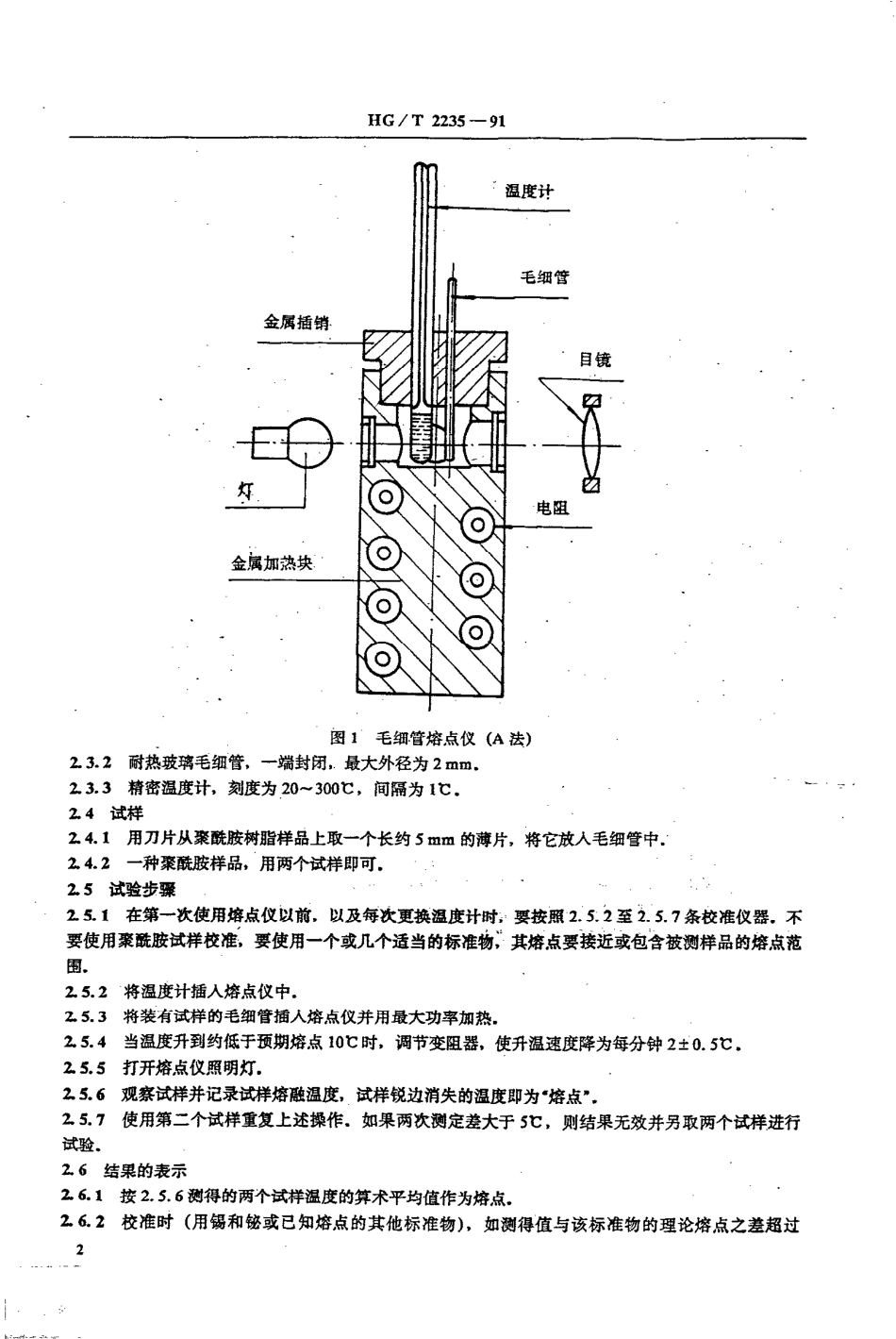

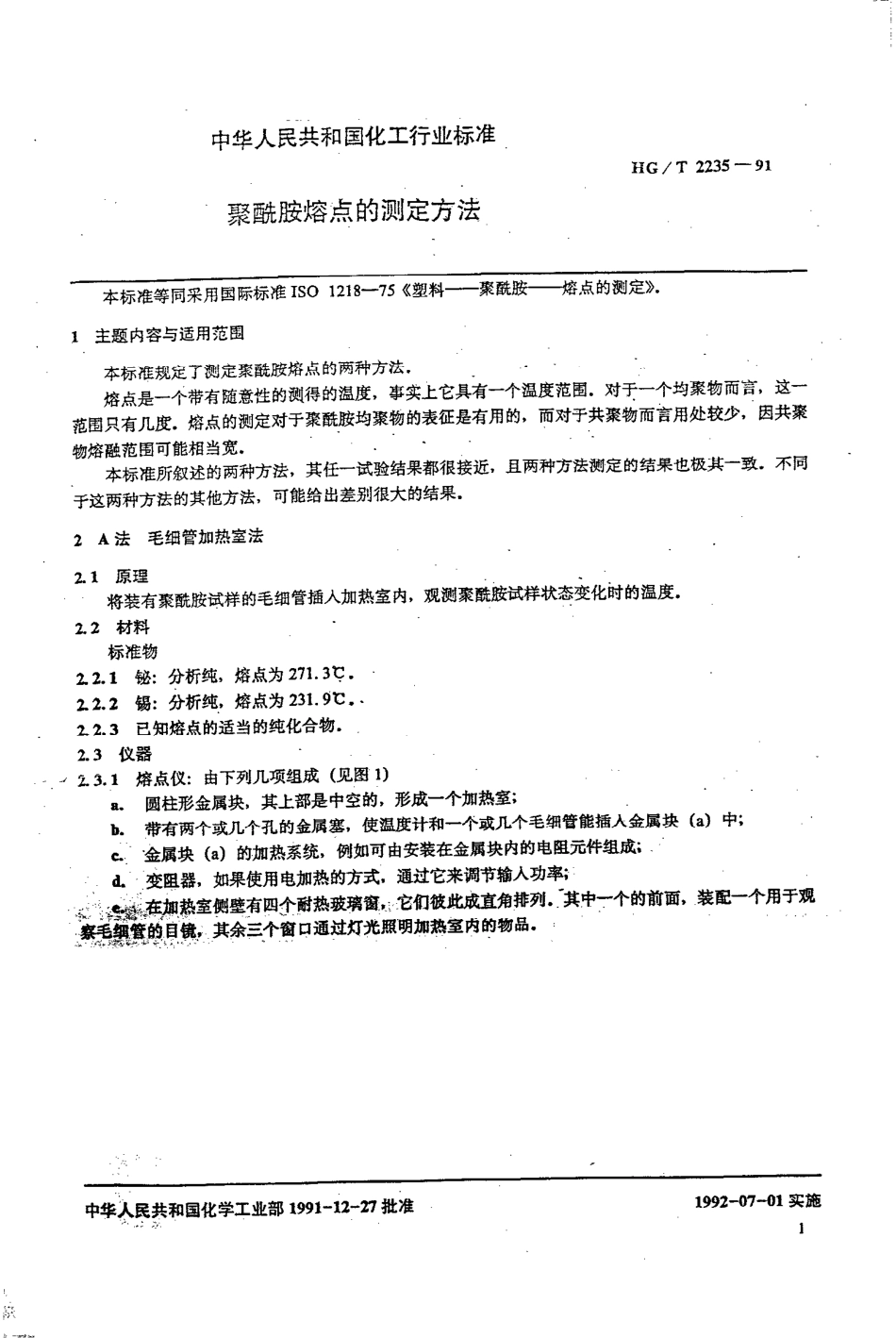

HG/T2235-91:温度计毛细管金属插销目镜灯电阻金属加热块图1毛细管熔点仪(A法)23.2耐热玻璃毛细管，一端封闭，.最大外径为2mm.2.3.3精密温度计，刻度为20300，间隔为1.2.4试样24.1用刀片从聚酰胺树脂样品上取一个长约5mm的薄片，将它放人毛细管中，2.4.2一种聚酰胺样品，用两个试样即可.25试验步骤251在第一次使用熔点仪以前，以及每次更换温度计时；要按照25.2至2.57条校准仪器。不要使用聚酰胺试样校准，要使用一个或几个适当的标准物，其熔点要接近或包含被测样品的熔点范围.2.5.2将温度计插人熔点仪中.2.5.3将装有试样的毛细管插人熔点仪并用最大功率加热。2.5.4当温度升到约低于预期熔点10时，调节变阻器，使升温速度降为每分钟20.5.25.5打开熔点仪照明灯.25.6观察试样并记录试样熔融温度，试样锐边消失的温度即为“熔点”.2.5.7使用第二个试样重复上述操作、如果两次测定差大于5，则结果无效并另取两个试样进行试验.26结果的表示26.1按2.5.6测得的两个试样温度的算术平均值作为熔点.26.2校准时（用锡和铋或已知熔点的其他标准物），如测得值与该标准物的理论熔点之差超过
