gb7971-87.PDF

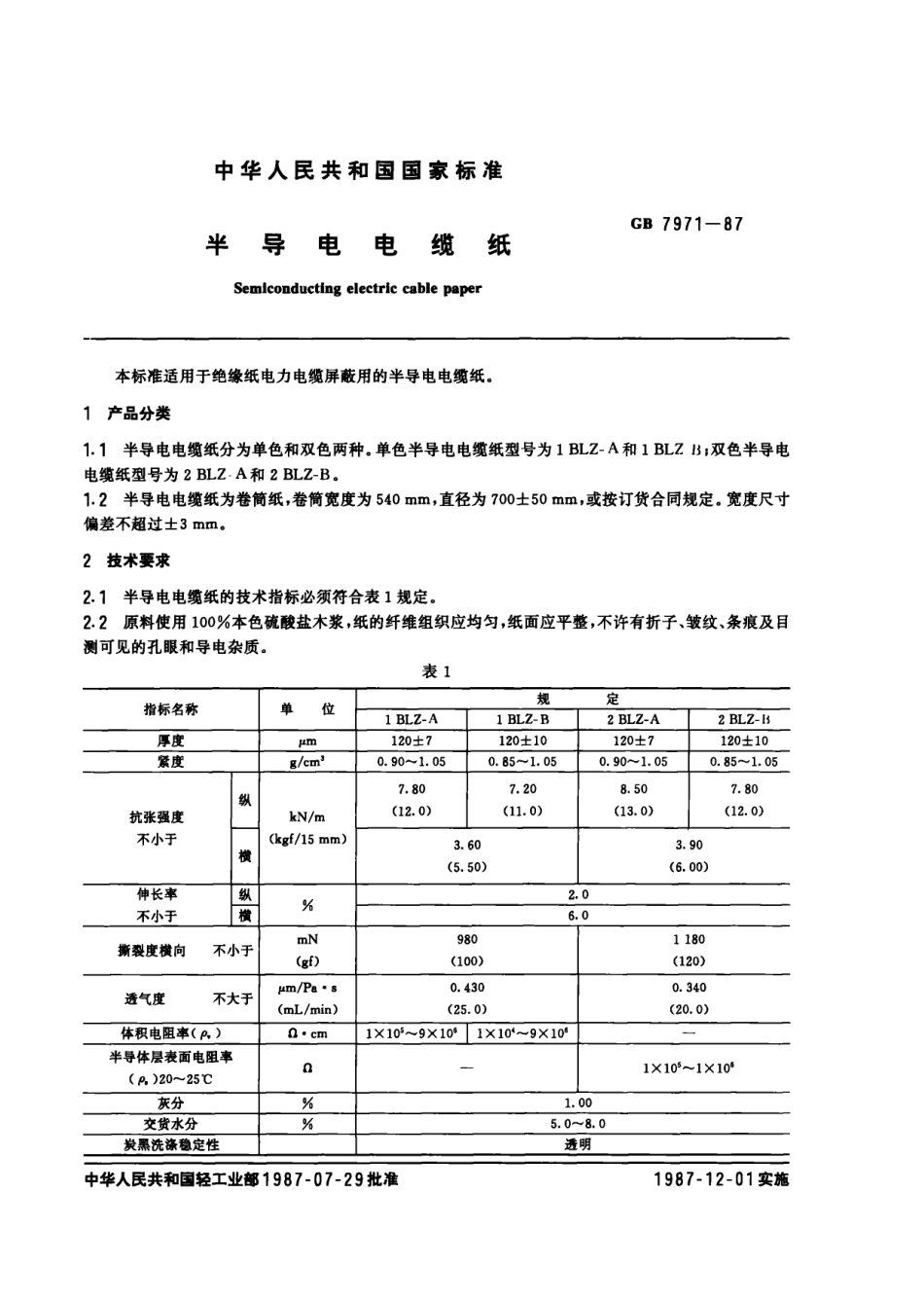

中华 人 民 共 和 国 国 家 标 准 G B 7 9 7 1 一 8 7 半导电电缆纸 S e m i c o n d u c t i n g e l e c t r i c c a b l e p a p e r 本标准适用于绝缘纸电力电缆屏蔽用的半导电电缆纸。1 产品分类1.1 半导电电缆纸分为单色和双色两种。单色半导电电缆纸型号为1 B L Z-A 和1 B L Z.”，双色半导电电 缆纸型号为2 B L Z 一 A 和2 B L Z-B。1.2 半导电电缆纸为卷筒纸，卷筒宽度为5 4 0 m m，直径为7 0 0 士5 0 m m，或按订货合同规定。宽度尺寸偏差不超过士3 m m,2 技术要求2.1 半导电电缆纸的技术指标必须符合表1 规定。2.2 原料使用1 0 0 本色硫酸盐木浆，纸的纤维组织应均匀，纸面应平整，不许有折子、皱纹、条痕及目测可见的孔眼和导电杂质。表 11 BLZ-A 1 BLZ-B 2 BLZ-A 2 BLZ-li1M lam 12017 120110 12017 120110g/cm9 0.90-1.05 0.85x1.05 0.90-1.05 0.85-1.057.80 7.20 8.50 7.80Jn kN/m (12.0)(11.0)(13.0)(12.0)T/JN:f (kgf/15 mm)3.60 3.90IM (5.50)(6.00)*-K*to 2.0TdT 6.0mN 980 1 180(gf)(100)(120)fian lam/Pa s 0.430 0.340(mL/min)(25.0)(20.0)(P.)ilcm 1X105-9X100 1X10-9X100 -fl -1X105-1X100(P.)2c00-250C;6 0 0 1.00Ifs*f 00 5.0-8.0 G B 7 9 7 1 一8 73 试验方法3.1 厚度、紧度按G B 4 5 1 纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定法 测定。3.2 抗张强度、伸长率按G B 4 5 3 纸与纸板杭张强度和伸长率的测定法 测定。3.3 撕裂度按 G B 4 5 5 纸与纸板撕裂度的测定法 测定。3.4 透气度按G B 4 5 8 纸透气度的测定法 测定。3.5 体积电阻率X按附录A（补充件）测定。3.6 表面电阻A按附录B（补充件）测定。3.7 灰分按G B 4 6 3 纸与纸板灰分的测定法 测定3.8 交货水分按G B 4 6 2 纸与纸板水分的测定法 测定3.9 炭黑洗涤稳定性按附录C（补充件）测定。4 检验规则4.1 交收试验抽样检查按G B 2 8 2 8 逐批检查计数抽样程序及抽样表 规定进行。4.1.1 交收试验项目的分组顺序及其检查水平和合格质量水平（A Q L）按表2 规定。表 2二芍 F 114 0*Ej M#tlftiv 01 W fl,9lR*-23 1$14 ;5 Vn3Kf6 Oc*8 AfI9 k510 3 2*f11 fmmaszf 干 注：合格质量水 平以不合 格品的 百分数计。4.1.2 半导电电缆纸交收试验单位产品为卷筒。4.2 从样本中抽取试样及检验前试样的处理应按G B 4 5 0 纸与纸板平均试样的采取及检验前试样的处理方法 规定进行。4.3 抽样检验可根据用户的使用要求，化验主要几项技术指标或全项指标。当抽样检测结果不符合判定数，应通知生产厂共同重新取样化验，如仍不合格，判为批不合格，由生产厂负责处理5 标志、包装、运输、贮存5.1 包装和标志按Q B 4 5 纸张的包装和标志 的规定进行，或按订货的规定进行。5 2 卷筒端面应平整，两端松紧应一致。5.3 每筒纸接头不超过4 个，接头处应有明显标志，搭接宽度不超过4 0 m m，接头要接牢，所用胶粘剂要适量，不许粘上纸的另一层。5.4 纸卷应妥善保管，以防止雨、雪和地面湿气的影响。5.5 运输时应使用有篷而洁净的运输工具，不许将纸卷从高处扔下。G B 7 9 7 1 一8 7 附录A 体积电阻率测定法 （补充件）A 1 试样的采取，按G B 4 5 1 纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定法 规定进行。A 2 将纸样剪成1/1 0 0 m，大小，在6 0 C 恒温箱中干操4 h 后，放在盛有硝酸钠饱和溶液的玻璃容器中（其相对湿度“0 0 6 7 0 0,温度2 0 士5 C）进行4 h以上温湿处理以 消除滞后效应及平衡纸中 水分A 3 试验仪器设备A 3.1 单色半导电电缆纸的体积电阻测试采用绝缘电阻测试仪，其原理如图A1,，护R.“了 N 丫 G 图 A1 R：一试 样的绝 缘电阻。K 一开 关；E-直流电 源。R 一标准电阻 N 一分流器。G-检流计A 3.2 单色半导电电缆纸体积电阻测量电极为三电极系统，电极由黄铜制成，表面应抛光，具体尺寸如图 A 2,d,2(3)1(1)d.9a 3(2)图A2 板状试样与电极 1-测量电极 沼一保护电极，3 一高压电极 4 一试样“一平板试样厚度 d：一平板测量电 极直径；d：一平板保护电 极内 径，d：一平板高压电 极直径，9 一测量电极与保护电极间隙宽度 注：图中带括号者表示测童表面电阻，不带括号者表示测量体积电阻。A 3.3 测试时在电极上加上9 8.0 7 k P a(1 k g f/c m ）压力。A 4 试验步骤A 4.1 检查电路接线无误后，按测试仪说明书将仪器调整到标准测量位置上，把高压极接入地线，测量极接入屏蔽，保护极接入线路插扣。G B 7 9 7 1 一 8 7A 4.2 取预先经过处理纸样 1 0 层，如图A 2 所示置于测量极与高压极之间，将分流器放在标准测量位置上。闭合开关使纸样短路。A 4.3 用开关K，闭合直流电源，调节分流器使检流计的偏格处于最大值，1 m i n后记下分流倍率，及偏转格数a l。A 4.4 断开开关接入被试纸样，以A 4.2,A 4.3 两条相同方法进行测试，记下分流倍率，：及偏转格数azoA 4.5 当重复试验时，被试纸样应先短路放电，其时间不少于2 min,A 4.6 取另一组试样1 0 层，按上述同样方法进行测试。A 5 试验结果计算A 5.1 纸样体积电阻R 二 按式（A1)计算；R x 一 R,长 A 1，纸样体积电阻率：R S P o 二 x ”（A 2）厂，一S、“产式中：R x 纸样电阻；R,标准电阻。a,、a 2 标准电阻及被测纸样偏转格数 n,、n 2 标准电阻及被测纸样分流系数(1/1 0 0 0 0 -1/1);S-测量电极面积，c mz;8试样总厚度，c m;P,纸样体积电阻率，。c m,A 5.2 一组纸样平行测定结果不应超过其平均值士1 0 0 a，用二次符合上述误差要求的测试结果，取平均值做为纸样的试验结果。A 5.3 为避免纸样在测试过程中受潮，故测试时间一般不超过3 mi n,附录B 表面电阻率测定方法 （补充件）B 1 试样的采取 按G B 4 5 1 纸与纸板尺寸、偏斜度、定量、厚度及紧度的测定法 规定进行。B 2 将纸样剪成1/1 0 0 m，大小，在6 0 恒温箱中干燥4 h 后，放在盛有硝酸钠饱和溶液的玻璃容器中（其相对湿度6 3%-6 7%,温度2 0 士5 C）进行4 h 以上温湿处理，以消除滞后效应及平衡纸中水分。B 3 双色半导电电缆纸的表面电阻测试采用惠氏电桥，其原理如图B l e G B 7 9 7 1 一 8 7 可一 y “R.卿二 图 B 1 R 二 一试样的绝缘电阻，R.、R b、R。一桥臂电阻 E一直流电源,G 一检流计B 4 表面电阻试验电极用二电极系统，见图A2.B 5 测试时在电 极上加上9 8.0 7 k P a(1 k g f/c m z）压力。B 6 试验步骤B 6.1 将仪器的x：接高压极，x：接测量极B 6.2 将试样一张放在保护极上（这里保护极只作一平板用，不作电极系统之一）再放上高压极和测量极。B 6.3 估计被测电阻范围，在比率臂上选择适当的比率范围。B 6.4 调节比率臂和测量臂，使按钮按下时检流计不偏转为止，记下这时的读数R./R、及R o 13 6.5 用另一张纸样，进行重复测试。B 7 测试结果计算 、，、R.计算公式：R.R o 苦”“”“一（B 1）r J 一一、一“Rb“U上产 表 面 电 阻 率：、一 ，2n r+2 “”“。B 2，一 一 甘 一于 -R 一 r、U产式中：R高压极内半径，r 测量极半径，G高压极和测量极间的间隙。若按电极示意图上尺寸代入上述公式则公式简化为：P.4 2-4 R.B 8 为避免纸样在测试过程中吸潮所引起的误差，故纸样取出后，应尽快测定完毕。一般测试时间不超过3 m i n.附录C 炭黑洗涤称定性测定法 （补充件）在两个容量3 0 0 m L的烧瓶内注入1 5 0 mL合成电缆油（十二烷基苯）。其中1 个放入5 张1 5 m m X1 8 0 m m的纸条。将烧瓶置于1 2 0 的恒温器内8 h，经过试验，用目 视观察，两个烧瓶的透明度应一致。G B 7 9 7 1 一8 7 附加说明：本标准由中华人民共和国轻工业部提出 本标准由轻工业部造纸工业科学研究所归口。本标准由上海宝山造纸厂负责起草。自本标准实施之日起，原轻工业部部标准Q B 7 4 3-8 0(双色半导电纸,QB 7 4 4-8 0(单色半导电纸 作废。GB 7971 一 87 G B/T 1 5 2 5-1 9 7 9 制图纸 等2 3 项国家标准第1 号修改单 涉及：G B/T 1 5 2 5-1 9 7 9 G B 7 9 7 1-1 9 8 7 G B 1 9 1 3.2-1 9 9 0 G B/T 1 9 1 1-1 9 9 1 G B/T 7 9 7 2-1 9 8 7 G B/T 1 2 9 1 3-1 9 9 1 G B/T 1 9 1 4-1 9 9 3 G B/T 8 9 3 8-1 9 8 8 G B/T 1 3 0 2 3-1 9 9 1 G B/T 2 6 7 5-1 9 8 1 G B/T 1 9 1 2-1 9 8 9 G B/T 1 3 0 2 4-1 9 9 1 G B/T 2 6 7 6-1 9 8 1 G B/，1 0 3 3 4-1 9 8 9 G B/T 1 3 5 0 5-1 9 9 2 G B/T 3 1 4 7-1 9 8 2 G B/T 1 1 5 4 1-1 9 8 9 G B/T 1 3 5 0 6-1 9 9 2 G B/T 3 1 4 8-1 9 8 2 G B/T 1 2 6 5 4-1 9 9 0 G B/T 1 3 5 0 7-1 9 9 2 GB 7 9 6 9-1 9 8 7 GB 1 9 1 3.1-1 9 9 0 本修改单经国家技术监督局于1 9 9 7 年1月2 7日以技监国标函（1 9 9 7)0 4 号文批准，自1 9 9 7 年6月1日起 实施。娜 G B 7 9 71 一 8 7 续表一 G B 7 9 71 一 8 7 续表计 GB 7971 一 87 续表 标 准 名 称（(2 3 项）指 标 名 称单 位 等 级2 恕龚 2 3瞥 霓 1 5.G B/T 1 2 6 5 4-1 9 9 0耐 折 度（往复 次数）4 5-5 0 g/m，次A 1 2 9 书 写 纸横向 不 小 于6 0 -8 0 g/m z A 1 6 1 2 B 6 5 C 4 3 1 6.G B 1 9 1 3.1-1 9 9 0抗张强度纵向J Z-6 0 k N/m 3.9 3 4.2 0 未漂浸渍绝缘纸不 小于J Z-8 0 4.6 0 4.9 0 横向J Z-6 0 1.9 6 2.1 0 J Z-8 0 2.6 0 2.8 0 1 7,G B 1 9 1 3.2-1 9 9 0抗张强度纵向不小于k N/m A 2.1 5 2.3 5 漂白 浸渍 绝缘 纸B 1.8 3 2.0 0 横向不小于A 1.3 7 1.5 0 B 1.1 7
