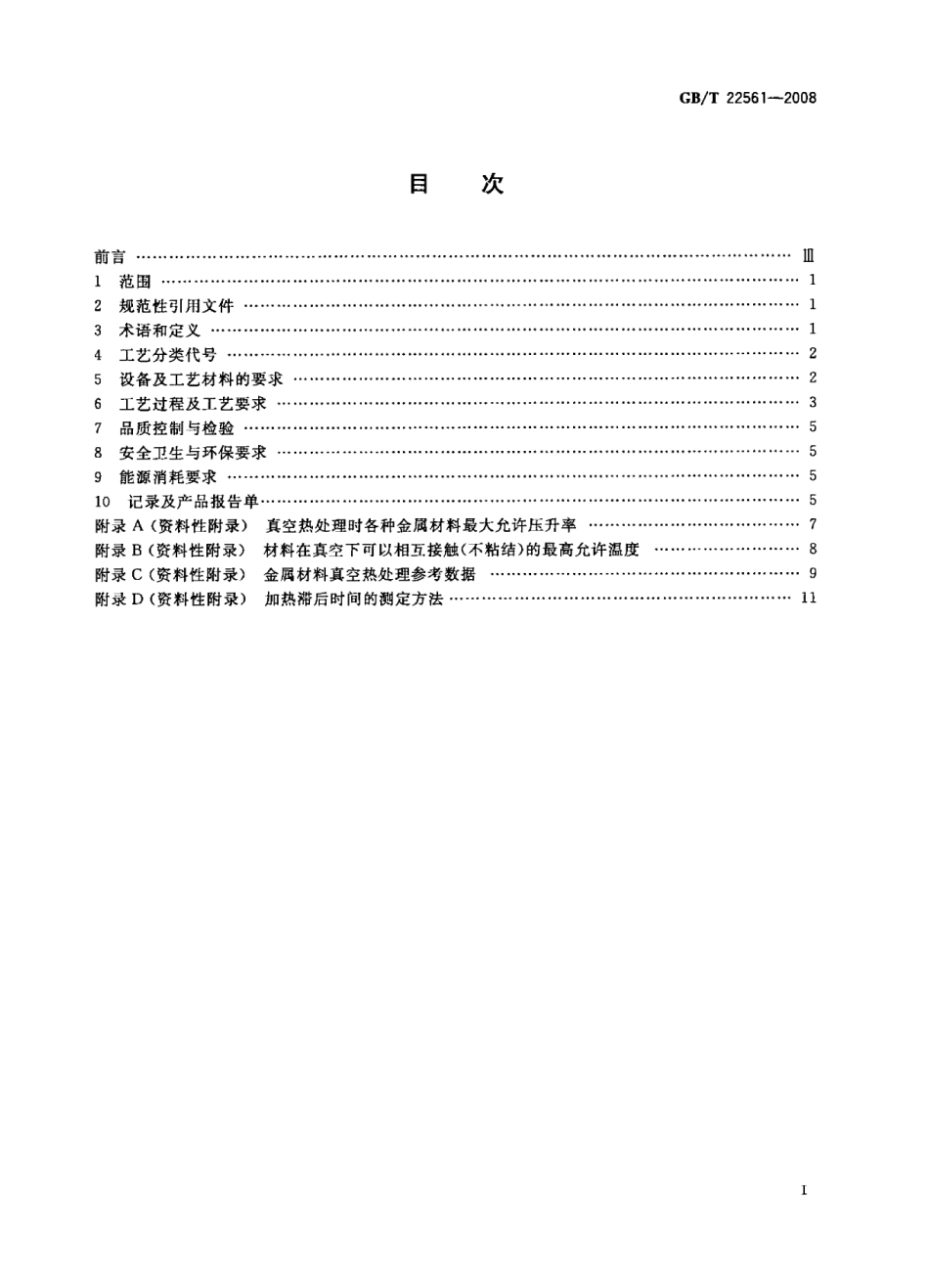

GBT 22561-2008 真空热处理.pdf

GB/T22561-20083.2脱气outgassing在真空条件下，材料自然放排出气体或蒸汽。3.3加热滞后时间lag time of heating真空加热条件下，真空炉内热电偶到达温度时间与工件心部热电偶到达同一温度的时间差，一般由试验测定，由此可确定真空加热的保温时间，应根据经验公式估算。3.4真空腐蚀vacuum corrosion因真空条件下加热导致因合金表面部分元素挥发造成的表面粗糙或极亮且密布的小坑。3.5分压partial pressure真空气氛中任何单一气体维分的实际压强。在真空热处理中，通常是指向炉内回充将性气体的气体压强。4工艺分类代号真空热处理的工艺分类及代号应符合GB/T12603的规定（见表1）.表1真空热处理分类及代号工艺分类代号真空热处理500-02真空遐火511-02真空加热淬火51302真空淬火和回火514-02其空園溶处理517-02真空固溶处理十时效518-025设备及工艺材料的要求5.1真空加热设备5.1.1真空加热炉应满足热处理工艺规范，技术参数应符合GB/T10067.1、GB/T10067.4及JB/T8195.3、JB/T8195.4有关规定。如热室内结构材料在热处理中不应与工件或介质气体发生不良反应。5.1.2真空炉的空炉损耗功率和冷却水耗量及气、油等辅料消耗壁均应符合节能要求。5.1.3真空系统应带有充分的抽气能力以维持相关热处理工艺要求的真空水平，应有效控制惰性气体流量以保持特定分压。5.1.4在空炉并经干燥、除气的悄况下，不同工作容积的真空炉，应在表2规定时间内抽到规定的真空工作压强。表2空炉抽到规定真空工作压强时间真空炉工作容积/m抽到规定真空工作压强时间/min0.5-1.0201.0-5.0405.060
