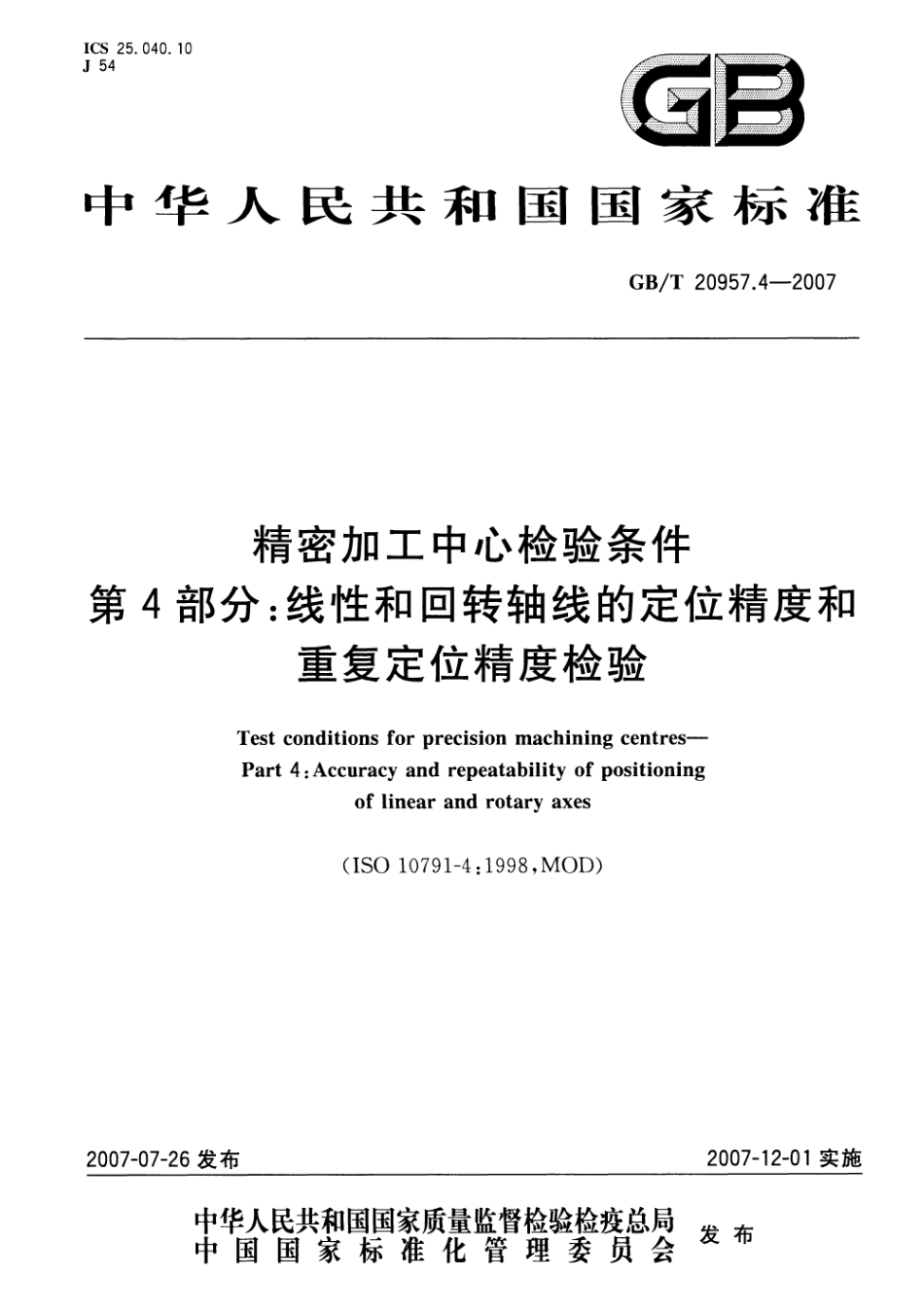

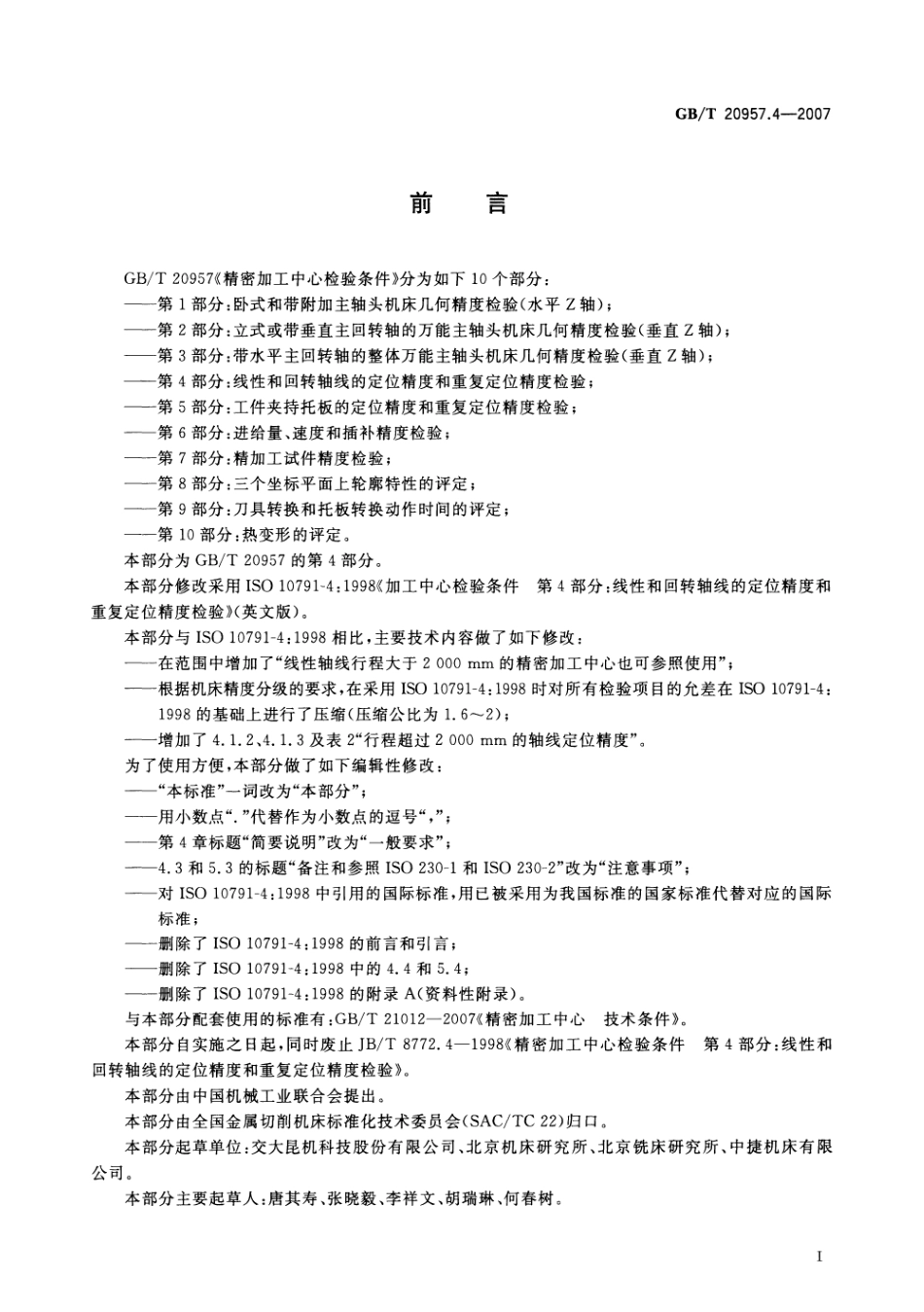

GBT 20957.4-2007 精密加工中心检验条件 第4部分：线性和回转轴的定位精度和重复定位精度检验.pdf

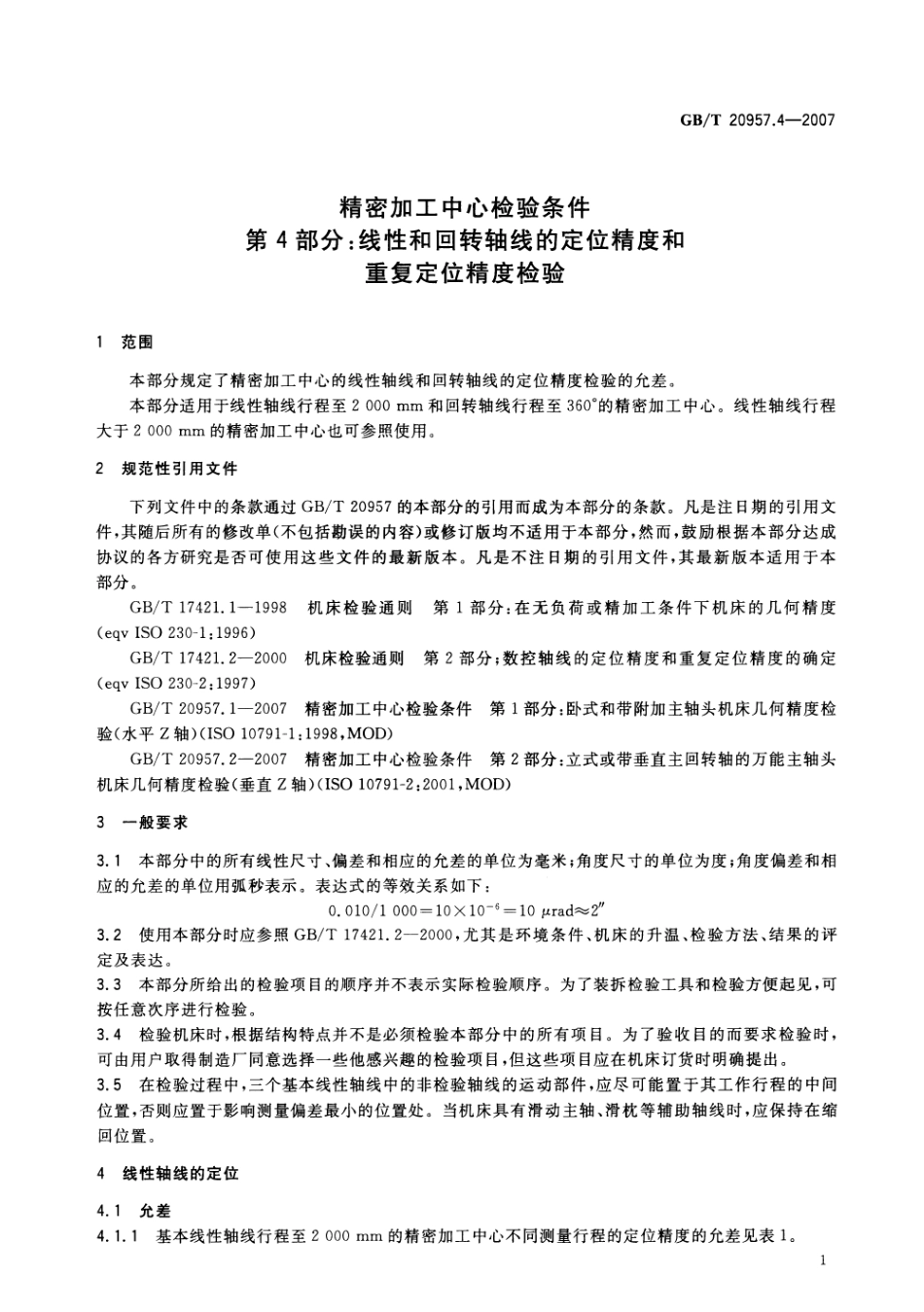

GB/T20957.4-2007表1行程至2000mm的轴线的定位精度单位为毫米轴线的测量行程检验项目500500800800125012502000元差双向定位精度A0.0100.0130.0160.020单向定位精度A个和A十0.0080.0100.0130.016双向重复定位精度R0.0080.0100.0110.013单向重复定位精度R和R,0.0040.0050.0060.008轴线反向差值B0.0050.0050.0070.007平均反向差值B0.0040.0040.0050.005双向定位系统偏差E0.0080.0090.0120.015单向定位系统偏差E和E,0.0050.0060.0080.010轴线平均双向位置偏差范围M0.0050.0060.0080.0104.1.2当基本线性轴线行程超过2000mm时，除应按GB/T17421.2一2000中4.3.3的规定，对测量轴线的每个方向的目标位置进行一次单向趋近在全行程上进行检验，其允差见表2，还宜按GB/T17421.2一2000中4.3.2的规定进行2000mm工作范围内的检验，其允差按表1的规定。2000mm工作范围由用户和制造厂协商确定。表2行程超过2000mm的轴线的定位精度单位为毫米检验项目允差轴线双向定位系统偏差E0.015+(测量长度每增加1000，允差增加0.005)轴线平均双向位置偏差范围M0.010+(测量长度每增加1000，允差增加0.003)轴线反向差值B0.007+(测量长度每增加1000，允差增加0.003)4.1.3当机床的辅助轴线（如：滑动主轴、滑枕等）为数控轴线时，其允差由用户和制造厂协商确定。4.2检验工具检验时可使用激光干涉仪或具有类似精度的其他测量系统（见GB/T17421.1一1998中5.1）。4.3注意事项当使用激光干涉仪检验时，应遵循GB/T17421.1一1998中A13所规定的注意事项。关于检验的执行，应遵循GB/T17421.2一2000所指出的检验过程，尤其是GB/T17421.2一2000中4.3.2的规定。5回转轴线的定位5.1允差回转轴线行程至360的精密加工中心的定位精度的允差见表3。5.2检验工具检验时可使用带分度工作台的激光角度干涉仪、带多角棱镜的自准直仪或具有类似精度的其他测量系统。5.3注童事项当使用自准直仪检验时，应遵循GB/T17421.1一1998中A11所规定的注意事项。关于检验的执行，应遵循GB/T17421.2一2000所指出的检验过程，尤其是GB/T17421.2一2000中4.3.4的规定。2
