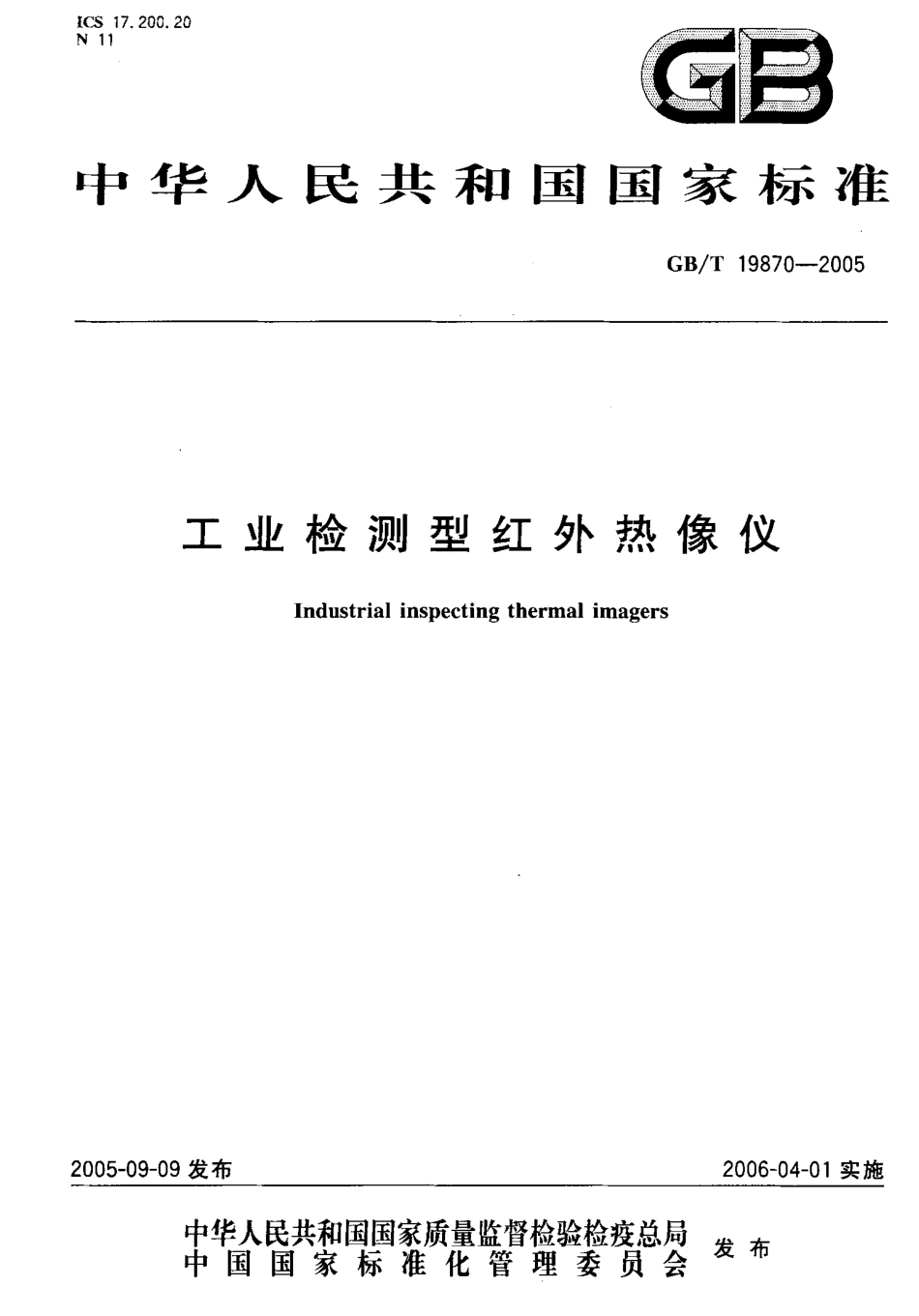

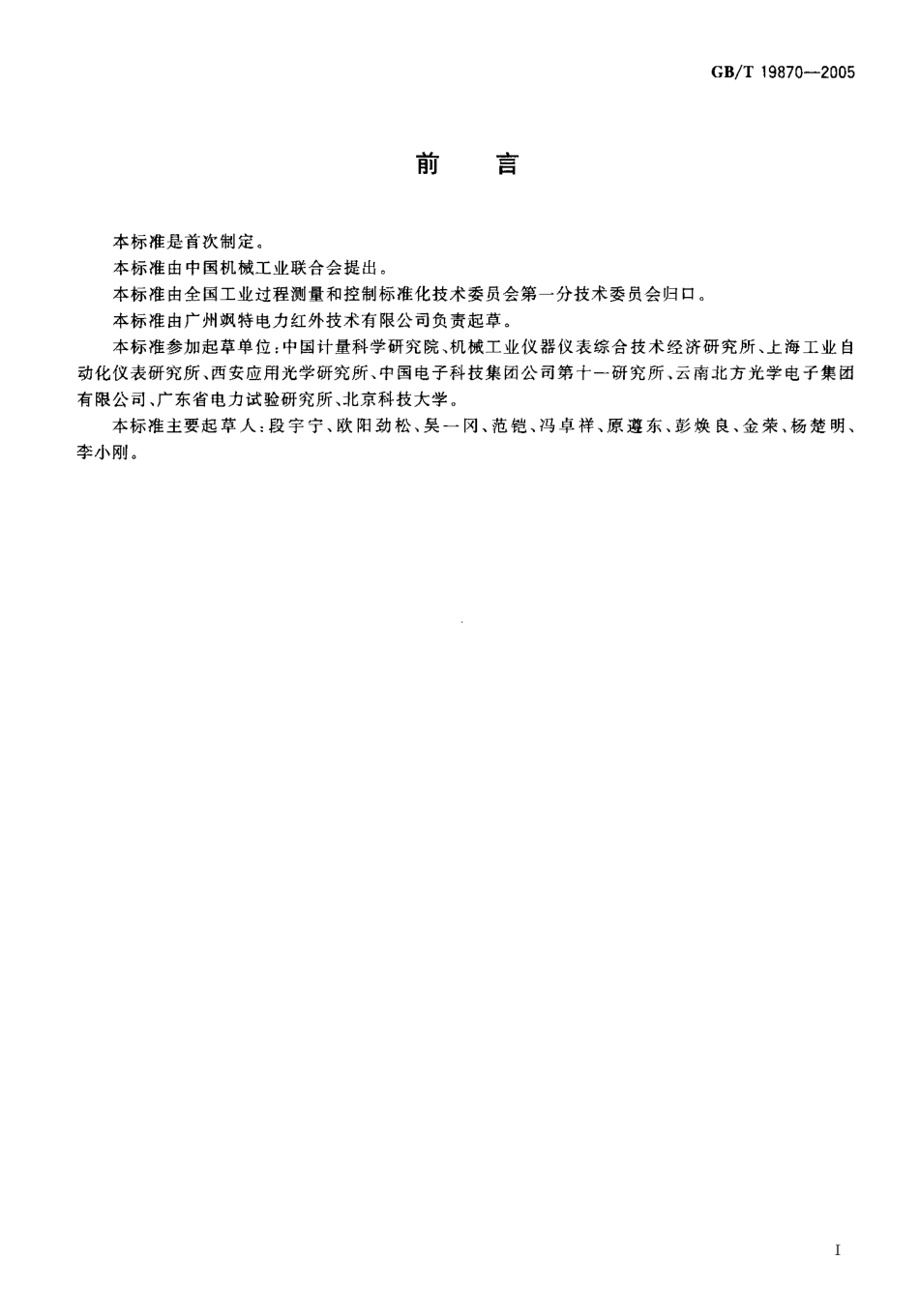

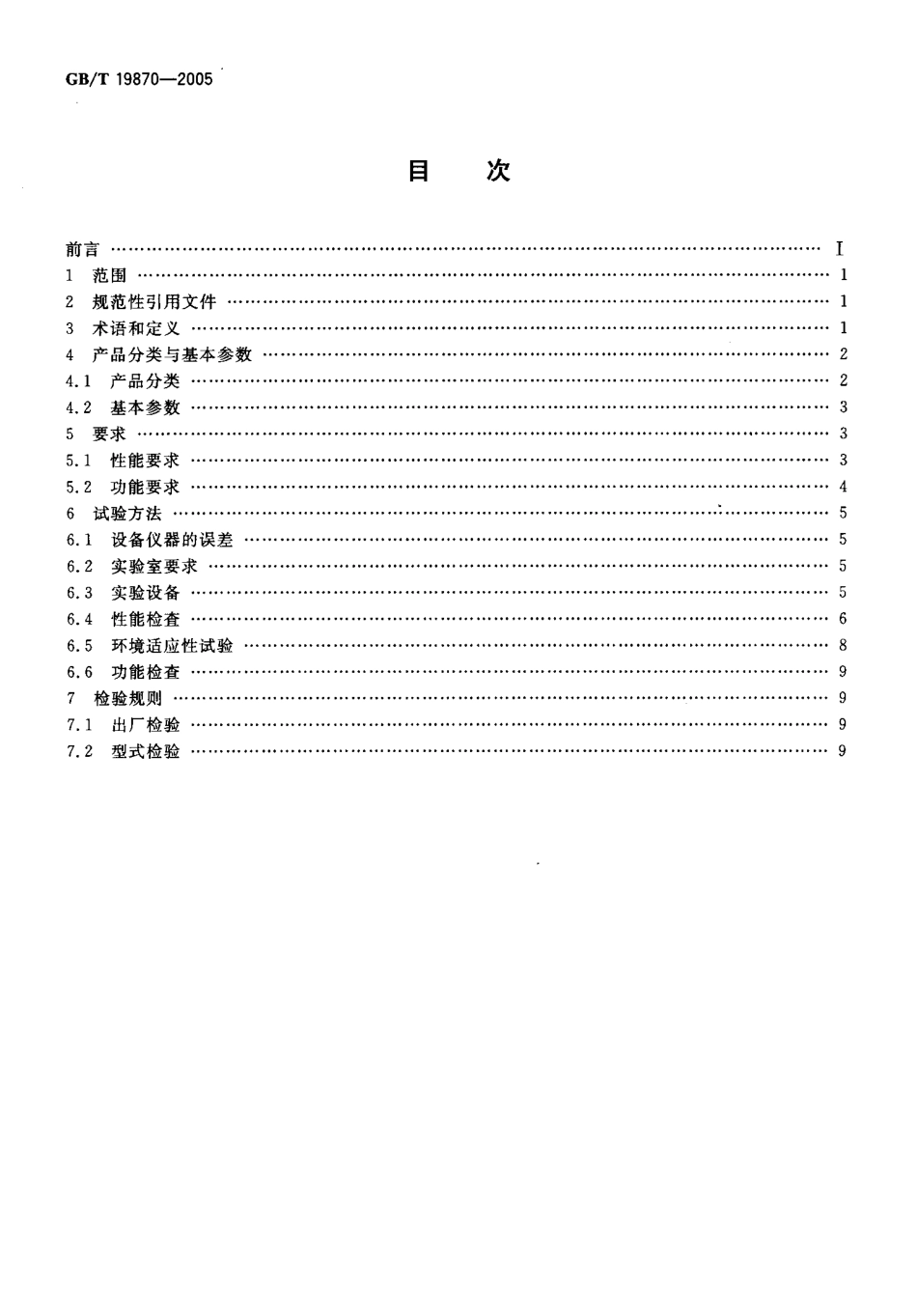

I t 万1 7.2 0 0.2 0N1 1场8中 华 人 民 共 和 国 国 家 标 准GB/T 1 9 8 7 0-2 0 0 5工 业 检 测 型 红 外 热 像 仪I n d u s t r i a l i n s p e c t i n g t h e r m a l i ma g e r s2 0 0 5-0 9-0 9 发布2 0 0 6-0 4-0 1实施中华 人民 共和国国 家 质量监 督 检验检 疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB/T 1 9 8 7 0-2 0 0 5目次前言 ，工1 范围 12 规范性引用文件 .13 术语和定义 14 产品分类与基本参数 .，.24.1 产品分类 .24.2 基本参数 ，35 要求 ，35.1 性能要求 .35.2 功能要求 .46 试验方法 ，.:.56.1 设备仪器的误差 .56.2 实验室要求 56.3 实验设备 ，56.4 性能检查.66.5 环境适应性试验 86.6功能检查 97 检验规则 ，9:.出厂检验型式检验GB/T 1 9 8 7 0-2 0 0 5.告J 月.，.一o il吕 本标准是首次制定 本标准由中国机械工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。本标准由广州飒特电力红外技术有限公司负责起草。本标准参加起草单位:中国计量科学研究院、机械工业仪器仪表综合技术经济研究所、上海工业 自动化仪表研究所、西安应用光学研究所、中国电子科技集团公司第十一研究所、云南北方光学电子集团有限公司、广东省电力试验研究所、北京科技大学。本标准主要起草人:段宇宁、欧阳劲松、吴一冈、范恺、冯卓祥、原遵东、彭焕 良、金荣、杨楚明、李小刚。GB/T 1 9 8 7 0-2 0 0 5工 业 检 测 型 红 外 热 像 仪范 围本标准规定了工业检测型红外热像仪产品分类与基本参数、性能要求、功能要求及试验方法等本标准适用于工业检测型红外热像仪的设计定型、生产与检验2 规范性 引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准 G B/丁2 4 2 3.1-2 0 0 1 电工电子产品环境试验第 2部分:试验方法试验 A:低温(记t I E C6 0 0 6 8-2-1:1 9 9 0)G B/T 2 4 2 3.2-2 0 0 1 电工 电子产 品环境试验第 2部分:试验方法试验 B:高温(i d t I E C6 0 0 6 8-2-2:1 9 7 4)G B/丁2 4 2 3.3-1 9 9 3 电工电子产品基本环境试验规程试验 C a:恒定湿热试验方法(e q v I E C6 0 0 6 8-2-3:1 9 8 4)G B/T 2 4 2 3.5-1 9 9 5 电工电子产品环境试验第二部分:试验方法试验 E a和导则:冲击(i d tI EC 6 0 0 6 8-2-2 7:1 9 8 7)GB/T 2 4 2 3.1 0-1 9 9 5 电工电子产品环境试验第二部分:试验方法试验 F。和导则:振动(正弦)(i d t I E C 6 0 0 6 8-2-6:1 9 8 2)GB 4 2 0 8-1 9 9 3 外壳防护等级(I P代码)(e q v I E C 6 0 5 2 9:1 9 8 9)GB 4 9 4 3-2 0 0 1 信息技术设备的安全(i d t I E C 6 0 9 5 0:1 9 9 9)GB/T 1 3 9 6 2-1 9 9 2 光学仪器术语(n e q I S O/TC 1 7 2/S C 5 N 7 9)GB/T 1 8 2 6 8-2 0 0 0 测量、控制和实验室用的电设备电磁兼容性要求(id t I E C 6 1 3 2 6-1:1 9 9 7.及其 Amd.1:1 9 9 8)术语和定义 G B/T 1 3 9 6 2-1 9 9 2 确立的以 及下列术语和定义适用于本标准3.1 工业检测型红外热像仪 i n d u s t r i a l i n s p e c t i n g t h e r m a l i m a g e r 适于工业领域使用的，通过红外光学系统、红外探测器及电子处理系统，将物体表面红外辐射转换成可见图像的设备。它具有测温功能，具备定量绘出物体表面温度分布的特点，将灰度图像进行伪彩色编码。简称“热像仪”。3.2 视频信号的信噪比(S/N)v i d e o s i g n a l t o n o i s e r a t i o 热像仪正常工作时，信号电压的峰一峰值和噪声电压均方根值之比。3.3 噪声等效温差(N E T D)n o i s e e q u i v a l e n t t e m p e r a t u r e d i f f e r e n c e 热像仪观察一个低空间频率的圆形或方形靶标时，当其视频信号的信噪比(S/N)为 1时，目标与背景之间的等效温差。NE T D是评价热像仪探测目标灵敏程度和噪声大小的一个客观参数。GB/T 1 9 8 7 0-2 0 0 53.4 空间分辨力s p a t i a l r e s o l u t i o n 热像仪分辨物体空间几何形状细节的能力。它与所使用的红外探测器像元面积大小、光学系统焦距和像质、信号处理电路带宽等有关。一般也可用探测器像元张角(D A S)或瞬时视场来表示。此参数通常可近似计算得出:空间分辨力=(2 n X水平视场角度(“”/(3 6 0 0 X水平像元数)，单位为弧度(r a d),3.5 红外像元数i n f r a r e d a r r a y s i z e 在热像仪视场内可分割的像元数。采用凝视型焦平面红外探测器时，为探测器的像元数。3.6 测温范围 m e a s u r i n g r a n g e 热像仪在满足准确度条件下，测量温度的范围。它可以采用光学方式或电子学方式扩展。3.7 特征测温范围 c h a r a c t e r m e a s u r i n g r a n g e 热像仪在使用同一光学镜头、不改变光栏、不增加滤光片的前提下，可同时测量的最大温度范围，且测温误差满足准确度 要求。连续稳定工作时间c o n s i s t e n t me a s u r e m e n t d u r a t i o n热像仪在满足准确度前提下，能够连续稳定工作的时间。3.9环境温度影响e f f e c t o f a m b i e n t t e mp e r a t u r e由于环境温度变化引起的温度测量结果的变化量。3.1 0测温一 致性 m e a s u r e m e n t u n i f o r m i t y在热像仪视场 内不 同区域温度测量结果的一致性。3.1 1采 样帧 速率 f r a m e s a m p l i n g r a t e采集两帧 图像 的时间间隔的倒数，单 位为赫兹(Hz)视频输出 格式 v i d e o o u t p u t f o r m a t热像仪将图像输出到外部显示器的视频格式。视场f i e l d o f v i e w热像仪可观测到的空间范围在水平和垂直方向的最大张角。3.1 41作波段，o r k i n g w a v e l e n g t h r a n g e热像仪响应红外辐 射的波长范围产 品分类与基本参数 产品分类按照热像仪的应用方式分为如下种类:1 离线型热像仪通常为手持式，要求电池供电，并且在热像仪中具备图像显示、存储和分析功能。测温准确度要求G B/T 1 9 8 7 0-2 0 0 5较高，能实时地给出被测 目标的温度及分布等图像信息。4.1.2 在线型热像仪 可固定安装在被检测目标附近，进行在线测试，将信号传输到主控系统，接受其指令进行功能切换。要求具有外部供电接口，连续稳定工作时间长，并能满足各种复杂的环境要求。4.2 基本参数4.2，空间分辨力 可根据被测物体的尺寸和距离选取。对远距离观测可选择0.3 m r a d-0.7 mr a d，对近距离大目标可选择 1.3 m r a d-2.5 m r a d.4.2.2 采样帧速率 宜不低 于 2 5 Hz4.2.3 视场 可根据用户要求加挂或更换镜头，以满足用户使用要求。4.2.4 探测器类型 宜为 1 6 0 X 1 2 0 像元或 3 2 0 X2 4 0 像元等非制冷焦平面探测器。4.2.5 工作波段 工业检测热像仪宜工作在长波范围内，即 8 k m-1 4 k m.4.2.6测温 范围 根据用户的实际使用要求定义，一般可在一2 0 一十2 0 0 0 范围内选择。5要求5.1 性能要求5.1.1 外观 主机及其各种配件的壳体不应出现明显的划伤、凹陷、变形、脱漆。壳体应清洁无污迹。主机壳体外贴装饰件不应缺少、错装、倒装，应与主体平贴粘紧。装饰件文字、数字、符号标志应正确、易辨、清晰，颜色应无异常色斑、色晕、色点。图案文字丝印精细。对于在线型热像仪还应进行外形及安装尺寸的检查。5.1.2 噪声等效温差 环境温度在 2 3 士5 0 C,5 0 mm焦距，相对孔径为 1 时，N E T D宜小于0.1 5 K.5.1.3准确 度 测温准确度应不超过士2 或测量值乘以士2 0 o(0 C)(取绝对值大者)。5.1.4 特征测温范围 其量程应不小于 1 0 0 0C，在此范围内图像应清晰、层次分明，且测量数据满足准确度的要求。5.1.5 连续稳定工作时间 在满足 5.1.3的前提下，热像仪连续稳定工作的时间。a)在线型:不小于 1 0 h(也可根据用户要求而定)。b)离线型:不小于 2 h,5.1.6 珠境温度影响 当热像仪所处的环境温度在其工作环境温度范围内变化时，测量值变化应不大于2 或 2 0 时测量值的绝对值乘以2%()(两者取大值)。5.1.7 测温一致性 测温一致性的值应不超过士2 或视场中心区域测量值乘以士2 0 o(0C)(取绝对值大者)。5.1.8 电磁兼容性 a)抗扰度:对于离线型热像仪，应符合 G B/T 1 8 2 6 8-2 0 0。中表 C l 的要求;对于在线u热像仪，GB/T 1 9 8 7 0-2 0 0 5 应符合 G B/T 1 8 2 6 8-2 0 0 0中表 A1 的要求。b)发射限值:可根据具体使用环境，采用GB/T 1 8 2 6 8-2 0 0。中表3或者表4的规定。5.1.9 外壳防护 在线型应符合GB 4 2 0 8-1 9 9 3 外壳防护等级中 I P 5 4的要求。5.1.1 0 低压电气安全 在线型热像仪(外接电源除外)和离线型热像仪均应符合 G B 4 9 4 3-2 0 0 1 中 2.2 S E L V(安全超低电压)电路的要求。5.1.1 1 环境适应性要求5.1.1 1.1 湿 热 环境温度:4 0 0 C，相对湿度:8 5%，通电工作。5.1.1 1.2 高温 环境温度:5 0 0C，通电工作。5.1.1 1.3 低温 环境温度:一1 0 0C，通电工作。5.1.1 1.4;中 击 冲击量值 3 0 0 m/s ，脉冲持续时间 1 1 m s，半正弦 v-2.1 m/s。不通电。5.1.1 1.5 振动 正弦:1 0 Hz-5 5 H z-1 0 Hz，位移幅值 0.1 5 mm，不通电。5.2功能要求5.2.1 内嵌功能5.2.1.1 必备功能 a)操作方式:具备中文操作界面，用按键控制;b)显示模式:在红外方式下，具有白热、黑热、伪彩色(多种伪彩色调色板可选)三种显示模式，可 以手动/自动调节色标;c)图像冻结功能;d)图像存储功能;e)单点或多点温度显示功能;f)操作提示功能:具备中文的
