GB-T 18692-2002 农业灌溉设备 直动式压力调节器.PDF

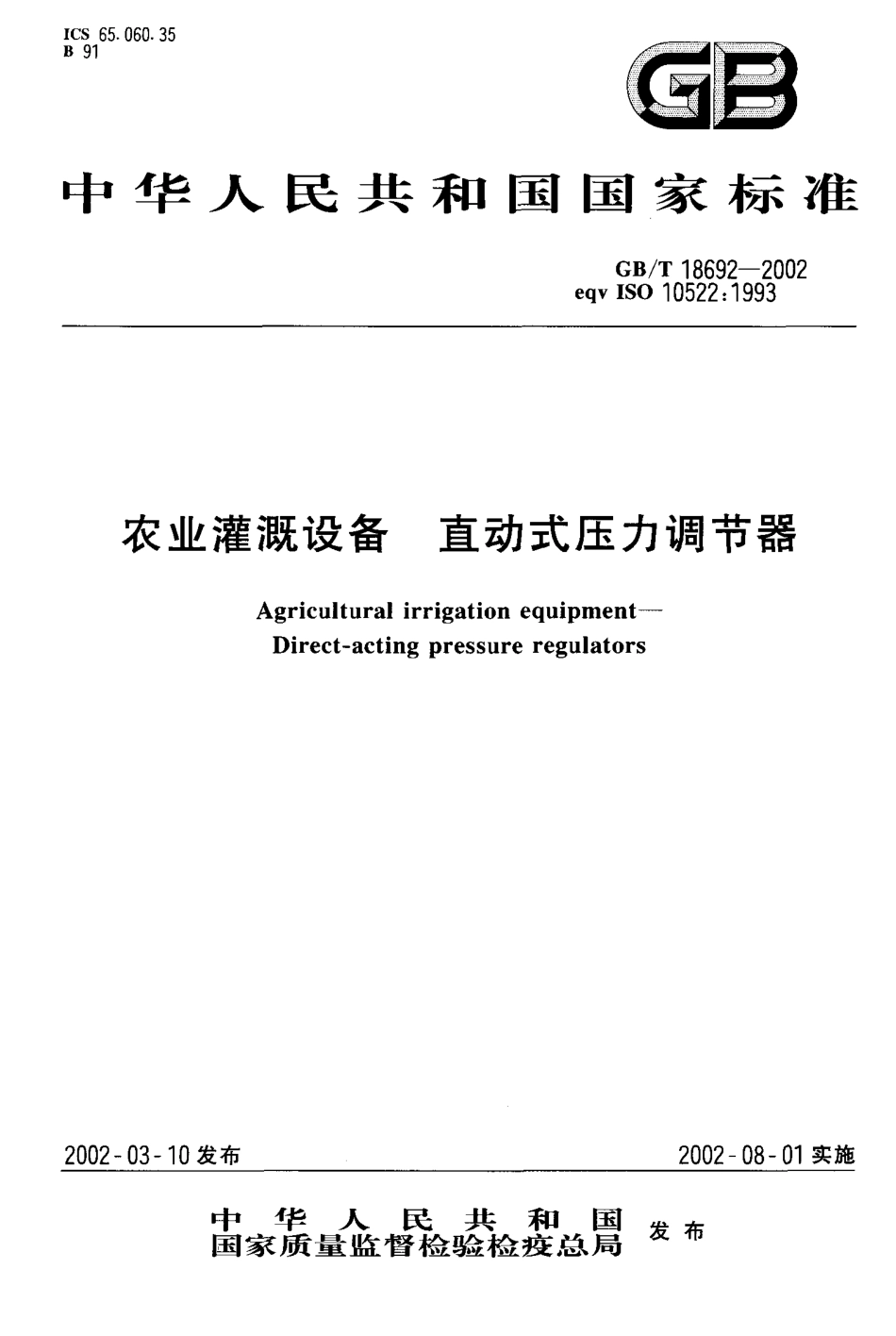

I C S 6 5.0 6 0.3 5B 9 1l中 华 人 民 共 和 国 国 家 标 准 G B/T 1 8 6 9 2-2 0 0 2e q v I S O 1 0 5 2 2:1 9 9 3农业灌溉设备直动式压力调节器A g r i c u l t u r a l i r r i g a t i o n e q u i p me n t-D i r e c t-a c t i n g p r e s s u r e r e g u l a t o r s2 0 0 2 一 0 3 门 0发布2 0 0 2 一 0 8 一 0 1实施中华人民共和匡国 家 质 量 监 督 检 验 检 疫 总 婿G B/T 1 8 6 9 2-2 0 0 2前言 本标准等效采用国际标准I S O 1 0 5 2 2:1 9 9 3 农业灌概设备直动式压力调节器。本标准与I S O 1 0 5 2 2:1 9 9 3 的主要技术差异是:引用的部分 I S O标准转化为引用我国相应的国家标准，但这些国家标准并不完全与相应国际标准等同或等效。本标准的附录A是提示的附录。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会归口。本标准起草单位:中国农业机械化科学研究院节水灌溉工程装备中心。本标准主要起草人:管玉章、兰才有、仪修堂。c s/T 1 8 6 9 2-2 0 0 2I S O 前言 I S O(国际标准化组织)是由各国标准化团体(I S O成员团体)组成的世界性联合组织。国际标准的制定工作通常是由I S O的技术委员会进行的。每个成员团体对某个已建立的技术委员会的项目感兴趣都有权力参加该委员会。与I S O有关的政府和非政府的国际组织，也可以参与此项工作。I S O和国际电工委员会(I E C)在所有电工标准化领域密切合作。由技术委员会通过的国际标准草案分发给其成员团体进行投票。作为国际标准发布要求至少 7 5%的成员团体投赞成票。国际标准 I S O 1 0 5 2 2 是由I S O/T C 2 3 农林拖拉机和机械技术委员会”中的S C1 8 灌排设备和系统分技术委员会”负责制定的。本国际标准的附录A是提示的附录。中 华 人 民 共 和 国 国 家 标 准农业灌溉设备直动式压力调节器 G B/T 1 8 6 9 2-2 0 0 2e q v I S O 1 0 5 2 2:1 9 9 3Ag r i c u l t u r a l i r r i g a t i o n e q u i p me n t-Di r e c t-a c t i n g p r e s s u r e r e g u l a t o r s范围 本标准规定了直动式压力调节器(以下简称压力调节器)的结构、技术要求和试验方法。该压力调节器用于含有温度不超过 5 0 的水，且水中可能含有农业灌溉常用类型和浓度的肥料和/或其他化学物质的农业灌溉系统。本标准适用于公称尺寸不大于 8 0 m m的压力调节器。引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 2 8 2 8-1 9 8 7 逐批检查计数抽样程序及抽样表(适用于连续批的检查)G B/T 7 3 0 6.1-2 0 0 0 5 5 C密封管螺纹第 1 部分:圆柱内螺纹与圆锥外螺纹(e q v I S O 7-1:1 9 9 4)G B/T 7 3 0 6.2-2 0 0 0 5 5 密封管螺纹第 2 部分:圆锥内螺纹与圆锥外螺纹(e q v I S O 7-1:1 9 9 4)G B/T 9 1 1 3 -9 1 2 4-2 0 0 0 钢制管法兰 G B/T 1 7 2 4 1.2 -1 7 2 4 1.7-1 9 9 8 铸铁管法兰 G B/T 1 8 6 8 8-2 0 0 2 农业灌溉设备灌溉阀的压力损失试验方法(id t I S O 9 6 4 4:1 9 9 3)G B/T 1 8 6 8 9-2 0 0 2 农业灌溉设备小型手动塑料阀(e q v I S O 9 9 1 1:1 9 9 3)定义 本标准采用下列定义。3.1 直动式压力调节器 d i r e c t-a c t i n g p r e s s u r e-r e g u l a t i n g v a l v e;压力调节器 p r e s s u r e r e g u l a t o r 当进口压力或流量变化时，其流道自动变大或变小，使出口保持一个相对恒定压力的调节阀。3.2 普通压力调节器 o r d in a r y p r e s s u r e r e g u l a t o r 安装在灌溉装置上游，构成一个独立单元的压力调节器。3.3 单值域压力调节器 s i n g l e-r a n g e p r e s s u r e r e g u l a t o r 具有一个固定不变的压力设定值的压力调节器。3.4 多值域压力调节器 m u l t i-r a n g e p r e s s u r e r e g u l a t o r 通过更换调压元件(弹簧、调节片等)来选择压力设定值，而不是通过外部调节来改变压力的压力调节器。3.5 可调式压力调节器 a d j u s t a b l e p r e s s u r e r e g u l a t o r 通过外部调节而不是通过更换调节部件中的元件来改变压力设定值的压力调节器。3.6 附属压力调节器 i n t e g r a l p r e s s u r e r e g u l a t o r中华人民共和国国家质f监督检验检疫总局 2 0 0 2-0 3-1 0批准2 0 0 2-0 8-0 1 实施Gs/T 1 8 6 9 2-2 0 0 2 作为灌溉设备的一个组成部件，或配装在特定的灌溉设备上的压力调节器。3.7 输出压力 r e g u l a t e d p r e s s u r e 压力调节器出口处的压力(图 A 2中的P,),3.8 调节范围 r e g u l a t i o n r a n g e 在本标准规定的调节压力精度范围内，压力调节器进口处的水压范围(从初始调节压力开始)。3.9 广义调节范围 c o m p r e h e n s i v e r e g u l a t io n r a n g e 可通过增加、减少或更换调压元件(弹簧、调节片等)获得的压力调节器的所有翰出压力或调节范围。3.1 0 公称压力 n o m i n a l p r e s s u r e 与压力调节器连接的管件在正常工作条件下能承受的最大静水压力。3.1 1 公称尺寸n o m i n a l s i z e 用于表示压力调节器规格的数字标记。该标记等于不需要中间接头即可与压力调节器连接的管子的公称直径或螺纹尺寸。注 1 如果进口和出口尺寸相同，则只用一个数字标记。3.1 2 最小流量 m i n i m u m f l o w r a t e,g m;在本标准规定精度范围内确定的输出压力下的最小流量。3.1 3 初始调节压力 i n i t i a l r e g u l a t i o n p r e s s u r e 在本标准规定精度范围内确定的箱出压力下，压力调节器进口处的最低压力(图A2中的P,),3.1 4 出 厂预置压力 d e c l a r e d p r e s e t p r e s s u r e,P D 制造厂声明的在 1 m/s 参考流速下压力调节器的出口预置压力(见图 A 2),3.1 5 零流量下的 输出压 力 r e g u l a t e d p r e s s u r e a t z e r o f l o w 在压力调节器的进口加压并将出口关闭时的输出压力。3.1 6 调节组件 r e g u la t i o n a s s e m b l y 压力调节器的主要工作部件，它通过减小或加大压力调节器的水流通道来保持压力恒定。3.1 7 参考流速 r e f e r e n c e v e l o c i t y,V,压力调节器的实际流量除以 其参考 截面 积所得出的 水流速度。3.1 8 参考截面积 r e f e r e n c e c r o s s-s e c t i o n,A,按公式(1)计算出的压力调节器的截面积，单位为m2:A、一 4(0 0 0“(1)式中:Do m 压力调节器的公称直径，mm,3.1 9 精度 a c c u r a c y l e v e l 压力调节器的输出压力相对于压力设定值或制造厂声明的出厂预置值的偏差。3.2 0 可调限位器 a d j u s t a b l e s t o p 用于调节操纵机构的动作范围(包括压力调节器全开和全闭位置)的装置。分类压力调节器按 4.1-4.4分类。按调节组件的结构分:a)单值域压力调节器;b)多值域压力调节器;c)单值域可调式压力调节器;d)多值域可调式压力调节器。G B/T 1 8 6 9 2-2 0 0 24.2 按压力调节器的结构分:a)普通压力调节器;b)附属压力调节器.4.3 按零流量下的输出压力分:a)零流量下输出压力等于进口压力的压力调节器;b)零流量下输出压力不等于(小于)进口压力的压力调节器。4.4 根据精度 见 8.4.2.4 b)分:a)A级精度(士1 0 0 0)压力调节器;b)B级精度(士2 0%)压力调节器。5标记 除附属压力调节器外(该 压力调 节器是 灌溉设备的组成部件.采用灌溉设备的 标记)，其余的 每个压力调节器都应具有包括下列内容的清晰耐久标志:a)制造厂名称和/或注册商标;b)公称尺寸;c)公称压力;d)指示水流方向的箭头;e)对于4.1 c)类和4.1 d)类压力调节器，应有下列指示调节 方向的标记:“十”表示加大输出压力;“一”表示减小愉出压力。另外，每个或每箱压力调节器应具有包含下列内容的标签:f)出厂预置压力;8)精度等级:A或B(见 4.4);h)许用温度范围。在粘贴标签或包装箱标签上，可用颜色或其他标志表示不同出厂预置压力，这些标志应在制造厂产品样本中加以说明。在多值域压力调节器 4.1 b)类 和多值域可调式压力调节器 4.1 d)类 中，用于改变输出压力的可更换件应用颜色或其他标记加以区分，这些标记应与制造厂产品样本中的说明一致。6抽样和验收规则6.1 型式检验 样本应由检测部门从批量不少于2 0 个的压力调节器中随机抽取。各检验项目所需的样本大小应符合表 1的规定。如果压力调节器不是常规生产的系列产品或产量少于 5 0 个，则抽样方法可不按上述规定。公称尺寸小于等于1 5 mm的压力调节器的样本数为2 5 个。公称尺寸大于等于2 0 mm的压力调节器的样本数为1 0 个。检验应按表 1 的规定进行。如果样本中的不合格数等于或小于表 l中的合格判定数.则判定该批合格;如果样本中的不合格件数大于合格判定数，则判定该批不合格。GB/T 1 8 6 9 2-2 0 0 2表 1 样本大小和合格判定数条 款 号检验项目样 本 大 小合格判定数8.2调 节 的 均 一 性3见 8.28.3带可调限位器的压力调节器的密封性318.4调 节 曲线208.5可调式压力调节器的输出压力函数208.6零流量下的输出压力208.7恒定流量下输出压力和进口压力之间的函数关系208.8附属压力调节器的压力曲线208 9压 力 损 失208.1 0压力调节器壳休耐压试验509耐 久 性2062验收检验 对生产批或装运批进行验收时，抽样应按 G B/T 2 8 2 8的规定进行，采用合格质量水平(A QL)2.5和特殊检验水平 S-4,对 8.3和8.1 0 规定的检验项 目，样本应按GB/T 2 8 2 8 的规定随机抽取。如果样本
