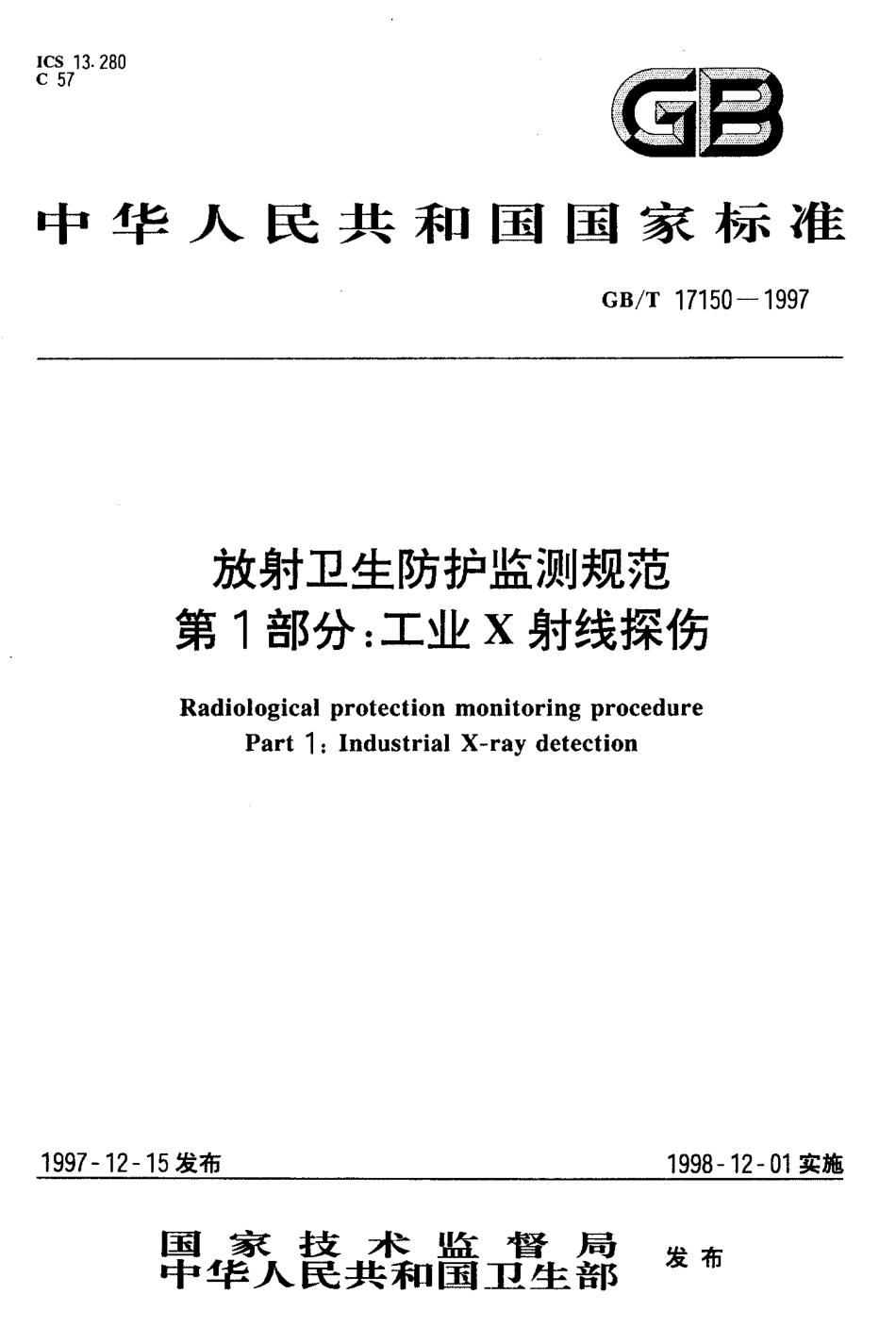

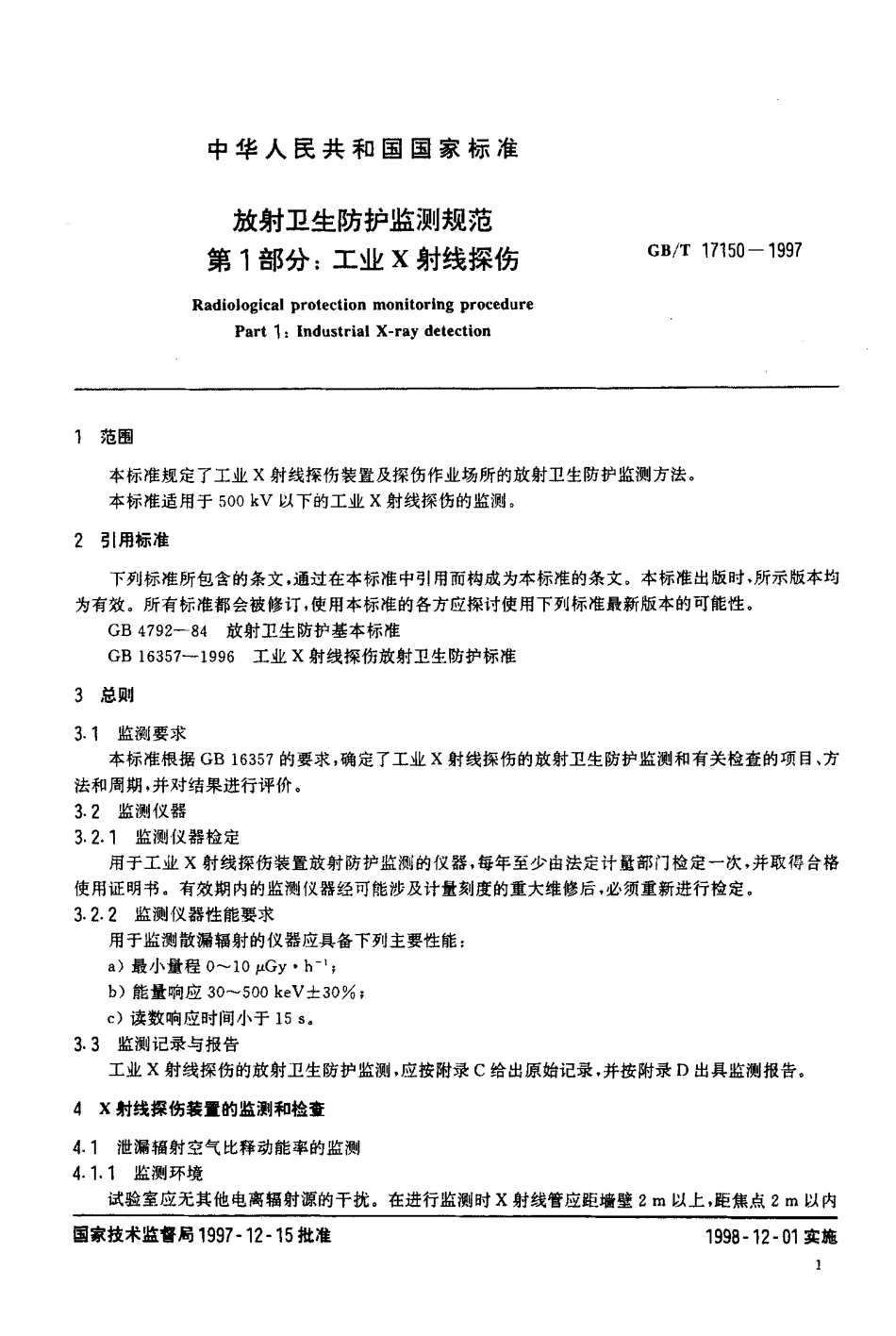

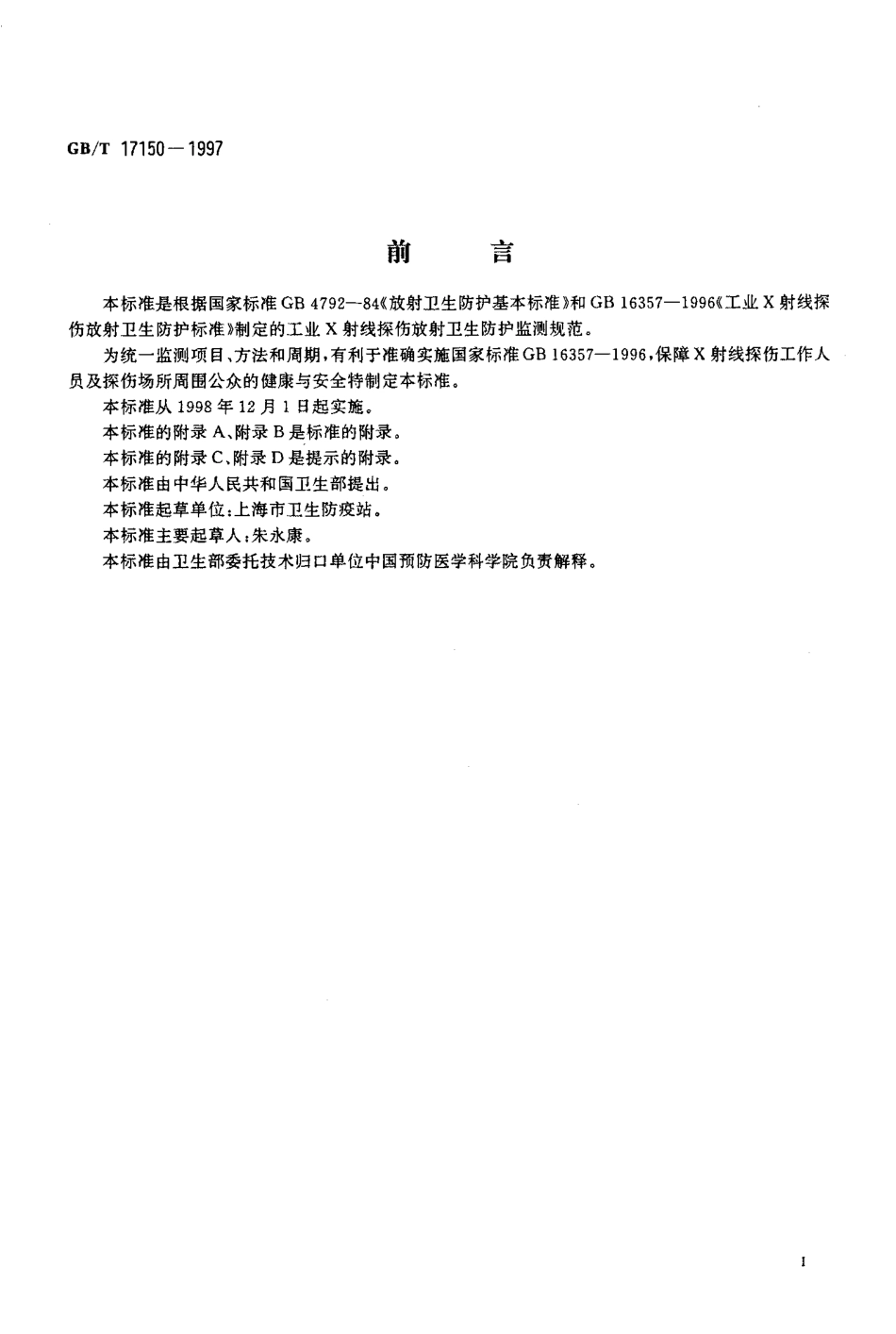

i c s 1 3.2 8 0C 5 7噶8中 华 人 民 共 和 国 国 家 标 准c s/T 1 7 1 5 0 一 1 9 9 7 放射卫生防护监测规范第 1 部分:工业 x射线探伤R a d i o l o g i c a l p r o t e c t i o n mo n i t o r i n g p r o c e d u r e P a r t 1:I n d u s t r i a l X-r a y d e t e c t i o n1 9 9 7 一 1 2 一 1 5 发布1 9 9 8 一 1 2 一 0 1 实施国家技术监中 华 人 民 共 和 国 督局卫 生 部发 布G B/T 1 7 1 5 0 一 1 9 9 7前言 本标准是根据国家标准G B 4 7 9 2-8 4 放射卫生防 护基本标准 和G B 1 6 3 5 7-1 9 9 6 工业X 射线探伤放射卫生防 护标准 制定的 工业X射线探伤 放射卫生防护监测 规范。为统一监测项目、方法和周期，有利于准 确实施国家标准G B 1 6 3 5 7-1 9 9 6，保障X射线探伤 工作人员及探伤场所周围 公众的健康与安全特制定 本标准。本标准从 1 9 9 8 年 1 2月 1日起实施。本标准的附录 A、附录 B是标准的附录。本标准的附 录C,附录n是提示的附 录。本标准由中华人民共和国卫生部提出。本标准起草单位:上海市卫生防疫站.本标准主要起草人;朱永康。本标准由卫生部委托技术归口单位中国预防医学科学院负责解释。中华 人 民共 和 国国 家标 准 放射卫生防护监测规范第1 部分:工业x射线探伤G B/T 1 7 1 5 0 一1 9 9 7R a d i o l o g i c a l p r o t e c t i o n m o n i t o r i n g p r o c e d u r e P a r t 1:I n d u s t r i a l X-r a y d e t e c t i o n，范围 本标准规定了 工业X射线探伤装置及探伤作业场所的放射卫生防护监测方法。本标准适用于 5 0 0 k V以下的工业X射线探伤的监测。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的 可能 性。G B 4 7 9 2-8 4 放射卫生防护基本标准 G B 1 6 3 5 7-1 9 9 6 工业X射线探伤放射卫生防护标准3 总则3.1 监测要求 本标准根据G B 1 6 3 5 7 的要求，确定了工业x射线探伤的 放射卫生防护 监测和有关检查的项目、方法和周期，并对结果进行评价。3.2 监测仪器3.2.1 监测仪器检定 用于工业x射线探伤装置放射防护监测的仪器，每年至少由法定计量部门检定一次，并取得合 格使用证明书。有效期内的监测仪器经可能涉及计量刻度的重大维修后，必须重新进行检定。3.2.2 监测仪器性能要求 用于监测散漏辐射的仪器应具备下列主要性能:a)最小量程 0 -1 0 p G y.h 一 ;b)能量响应 3 0 5 0 0 k e V f 3 0%;c)读数响应时间小 于1 5 s,3.3 监测记录与报告 工业x射线探伤的放射卫生防护 监测，应按附录c 给出 原始 记录，并按附录n出具监测报告。4 x射线探伤装2的 监测和检查4.1 泄漏辐射空气比释动能率的监测4.1.1 监测环境 试验室应无其他电 离辐射源的干扰。在进行监测时X射线管 应距墙壁2 m以上，距焦点2 m以内国家技术监督局1 9 9 7-1 2 一 1 5 批准1 9 9 8 一 1 2 一 0 1 实施 IG B/T 1 7 1 5 0 一1 9 9 7不应有其他散射体。4.1.2 监测方法 x射线管出束口 用1 0 个半值层的铅罩严密覆盖，半 值层数据见附 录A。在额定管电压、管电 流照 射条件下监测附录 B中图示位置的空气比释动能率。辐射探测器(电离室)的中心与X射线管焦点之间的距离为l m,4.1.3 监测周期 a)新产品或老产品转厂投产前，应进行型 式试验。b)对连续生产中的工业 x射线探伤装置.每年至少由放射防护监测机构进行 1 次抽验。c)对正在使用中的便携式工业X射线探伤装置，每年监测1 次，对固定式工业X射线探伤装置至少每2 -3年监测 1 次，由放射防护监测机构监测。d)验收监测应按出厂指标或订货合同要求，但放射防护指标必须符合GB 1 6 3 5 7 的要求。4.1.4 结果评价 根据G B 1 6 3 5 7 的要求X射线探伤装 置在额定工作条件下，距X射线管焦点l m处的泄漏辐射空气比释动能率应符合表1要求。表 1管电压，k V泄漏射线空气比 释动能率.m G y h-1 5 0 11 5 0 2 00 2 0 0 54.2 X射线探伤装置的 安全 性能检查 对x射线探伤装置进行监测时，应对装置的下列辐射安全 性能 进行检查:a)X射线管头组装体是否能在任 何需要的位 置上锁紧。b)X射线管头组装 体是否安装了限束装置。c)X射线管出束口 孔径是否不大于额定最大有用线束射出 所需尺寸。d)X射线管套上 是否具有制造厂名称或商标;型号及序号;X射线管的额定管电压、管电流，焦点的位置;出厂日期等标志。e)移动式或便携式X射线探伤装置的控制器与X射线管或高压发生器的连接电 缆是否不短于2 0 m.5 x 射线专用探伤室的监测和检查5.1 探伤室周围辐射水平的监测5.1.1 环境辐射水平巡测 专用探伤室的放射卫生防护监测，特别是验收监测时应首先 进行周围辐射水平的巡测，以发现可能出 现的高辐射水平区。巡测范围应根 据探伤室设计特点、照射方向 及建造中可能出现的间题决定。例如，无顶或薄顶探伤室，如需向 上照 射时，应巡测距离探伤室墙不同距离处的辐射水平分布。无固定照射 方向的探伤室应在有用线束照射四面屏蔽墙时，墙上不同位置及门上、门四周的辐射水平。设有窗户的探伤室，应特别注意巡测窗外不同距离处的辐射水平。5.，.2 定点监测 一般应监测以下各点:。)通过巡测，发现的辐射水平异常高的位置;b)探伤室门外5 c m离地面高度为1 m处，测门的 左、中、右 侧3 个点，。)探伤室墙外或邻室墙外5 c m离地面高度为l m处，每个墙面至少测2 个点;2GB/T 1 7 1 5 0 一 1 9 9 7 d)人员经常活动的位置。5.13 监测周期 专用探伤室建成后必须由预防性设计审核单位 进行 验收 监测，当 原设计变动时也应 进行验收 监测。正在使用的 专用探伤室，每年至 少1 次由 放射防 护监测机构监测。5.，.4 结果评价 探伤室周围非 放射工作人员居留侧辐射水平应不大于2.5 K G y h-。放射工作人员 居留 侧辐射水平应不大于2 5 p G y h 一 。5.2 探伤室的安全检查 对正在使用中的专用探伤室必须检查探伤室防护门一 机联锁装置，以及出束信号指示灯等安全措施。6 现场探伤作业场所的监测6.1 划区监测6.1.1 使用移动式或便携式X射线探伤装置进行现场探伤时，都必须根据G B 1 6 3 5 7 的要求通过巡测划出 控制区 和管理区.并设置明显的标志 或声、光报警装置。6.1.2 当x射线探伤装置、场所、被检物体(材料、规格、形状)、照射方向、屏蔽等条件发生变化时，均应重新进行巡测，确定新的划区界线。62 监测周期 凡属下列情况之一应由放射卫生防护监测机构进行场所监测:a)新开展现场X射线探伤的单位;b)每年抽检一次;。)在居民区 进行的现场探伤，d)发现个人剂量超过调查水平时。63 结果评价 应将被检物体周围场所的空气比 释动能率在4 0 I.G y h-以 上的区 域划为控制区，控制区边界外空气比释动能率 4 y G y h-以上的区域划为管理区。GB/T 1 7 1 5 0 一 1 9 9 7 附录A (标准的附录)X射线防护材料半值层A，宽X射线束屏蔽材料近似半值层见表Al,表 A 1 铅与混凝土的宽X射线束近似半值层X射线管电压 k V半值层厚度,c m铅混凝土5 00.0 0 50.47 50.0 1 51 0 00.0 2 5t 61 5 00.0 2 92.22 0 00.0 4 22.62 5 00.0 8 62.83 0 00.1 73.04 0 00.2 53.05 0 00.3 13.6 附录B (标准的附录)泄润射线空气比释动能率测试位里示意图图 B l 与 X射线管轴垂直的测试平面图 B 2 与X射线管轴平行的测试平面Gs/T 1 7 1 5 0 一 1 9 9 7 附录C(提示的附录)监测原始记录件页 第表 C 1 监测原始记录表附件共页装置名称生产厂家监测项目监测地点及环境条件监 测 方 法 和 仪 器型号_编号_监 测 日期监测结果与记录一、工业x射线探伤装置距焦点 1 m处泄漏射线空气比释动能率 监测时工作条件管电压k V,管电流mA,监测点编号空气比释动能率 p Gy h-一监 测 点 编 号空气比释动能率 p G y h-1234567891 01 11 21 31 41 51 6二、工业 X射线探伤工作场所空气比释动能率测 定 地 点管电压,k V管电流,mA空气比释动能率,p G y.h 一 测 试 人 年月日复核人 年月日GB/T 1 7 1 5 0 一1 9 9 7 附录D (提示的附录)监测报告 ()检字第检验报告书编号_ 共页第装置名称生产厂家送脸单位送 验 日期型号_编号_请验原因报 告 日期检 验 技 术 依 据检验结果与评价校核审核年月日批 准年月日年月日
