GBT 15468-2006 水轮机基本技术条件.pdf

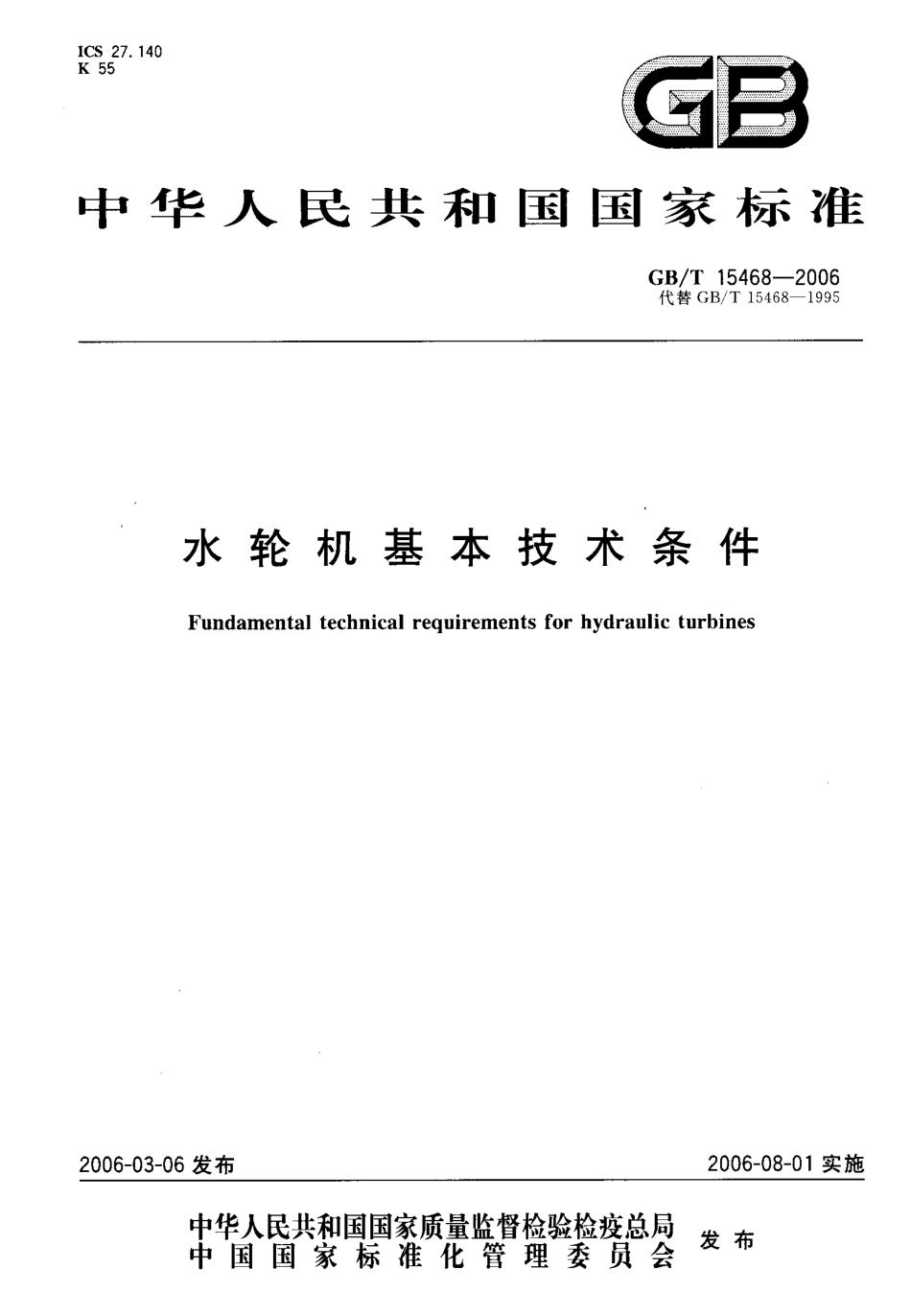

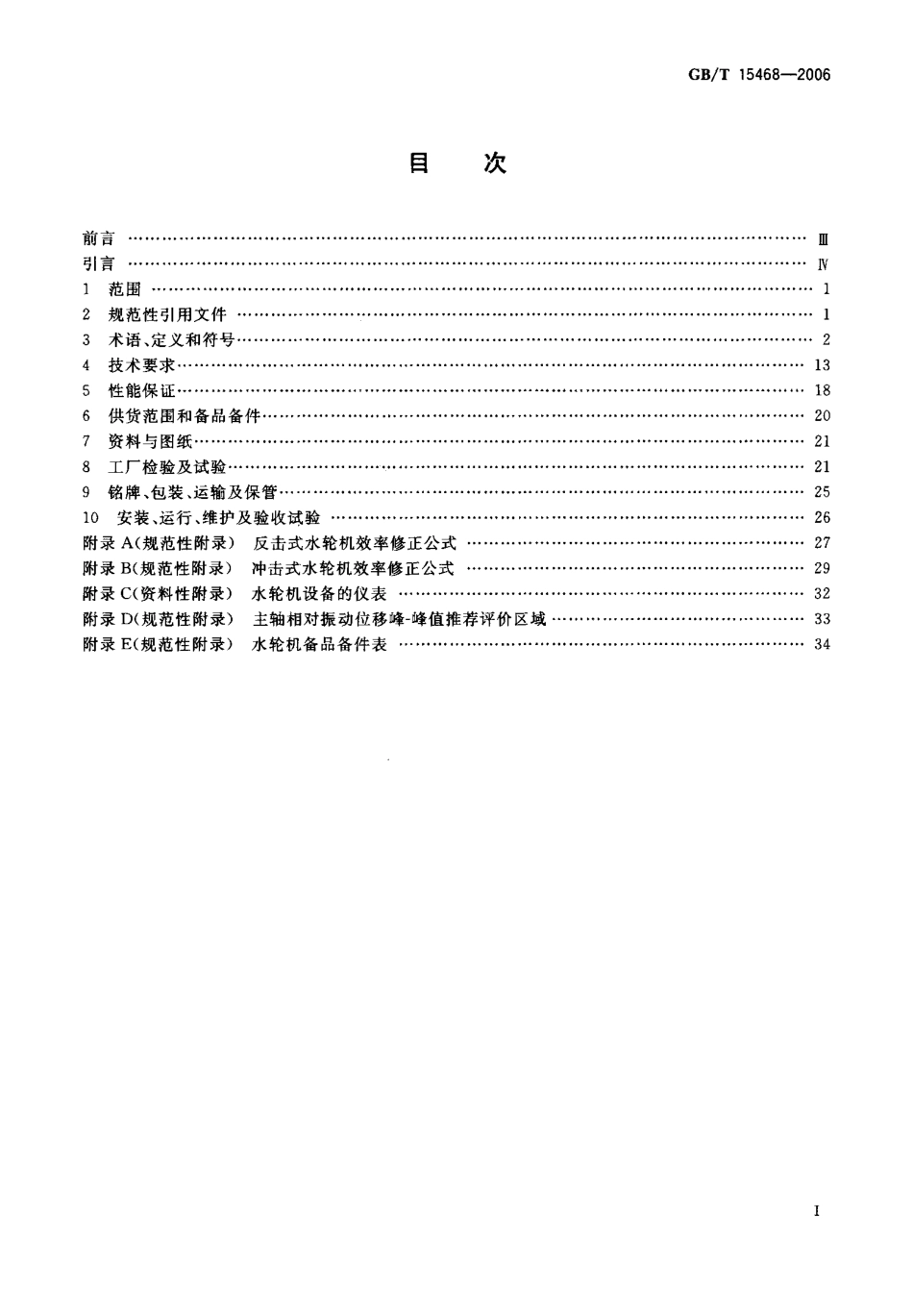

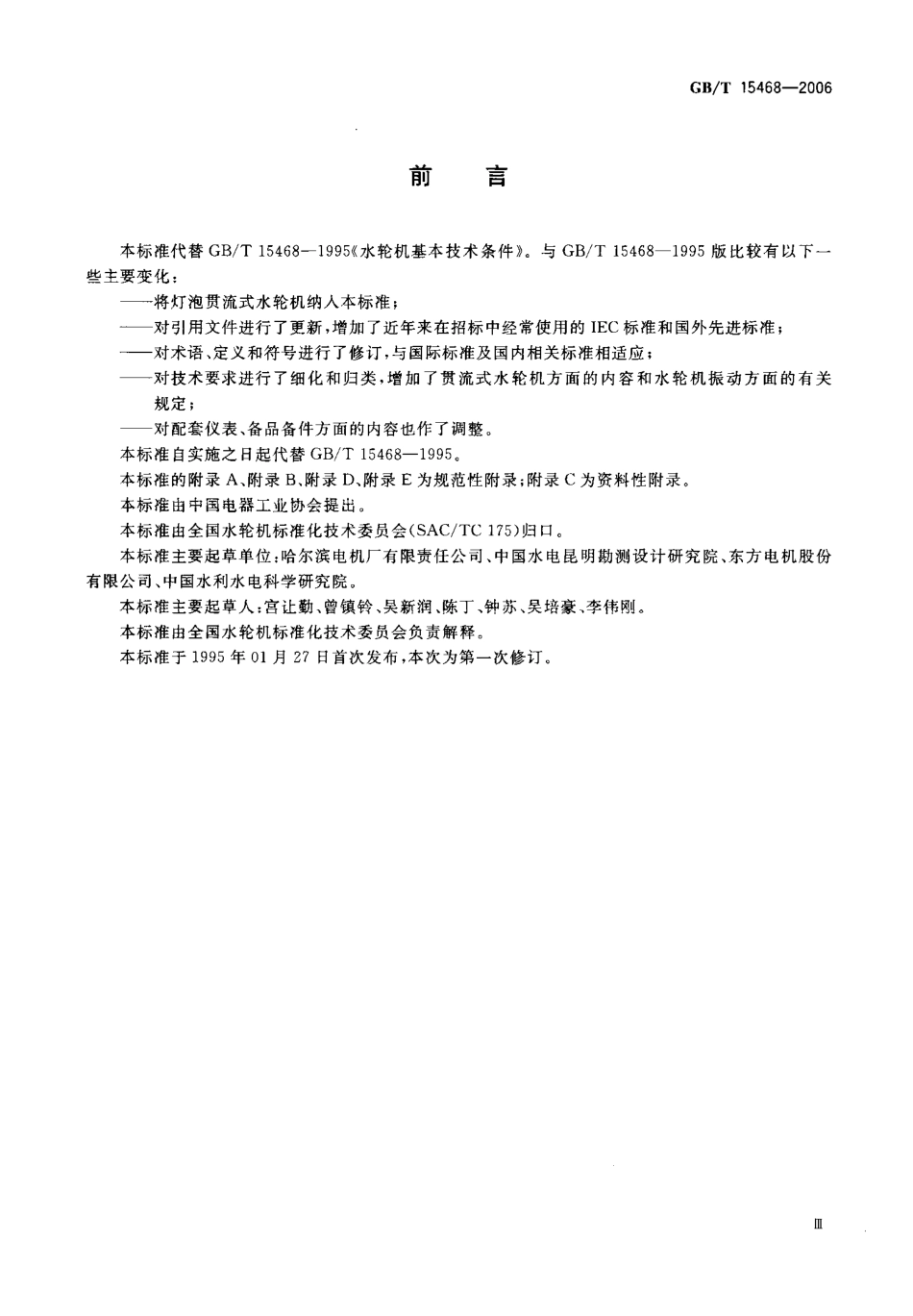

I C S 2 7.1 4 0K 5 5荡昌中 华 人 民 共 和 国 国 家 标 准G B/T 1 5 4 6 8-2 0 0 6 代替 GB/T 1 5 4 6 8-1 9 9 5水 轮 机 基 本 技 术 条 件F u n d a me n t a l t e c h n i c a l r e q u i r e me n t s f o r h y d r a u l i c t u r b i n e s2 0 0 6-0 3-0 6发 布2 0 0 6-0 8-0 1实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB/T 1 5 4 6 8-2 0 0 6目次mWHU a1 范围 ，12 规范性引用文件 ，13 术语、定义和符号 .24 技术要求 ，1 35 性能保证，。，。1 ，1 ，。1 86 供货范围和备品备件 ，2。7 资料与图纸 ，2 18 工厂检验及试验 .2 19 铭牌、包装、运输及保管，2 51 0 安装、运 行、维护及验收 试验 ，2 6附录 A(规范性附录)反击式水轮机效率修正公式 ，2 7附录B(规范性附录)冲击式水轮机效率修正公式 ，2 9附录C(资料性附录)水轮机设备的仪表 ，3 2附录 D(规范性附录)主轴相对振动位移峰一 峰值推荐评价区域 ，3 3附录 E(规范性附录)水轮机备品备件表，.，3 4G B/T 1 5 4 6 8-2 0 0 6月U吕 本标准代替G B/T 1 5 4 6 8-1 9 9 5 水轮机基本技术条件 与 G B/T 1 5 4 6 8-1 9 9 5 版比较有以下一些主要变化:将灯泡贯流式水轮机纳人本标准;对引用文件进行了更新，增加了近年来在招标中经常使用的 I E C标准和国外先进标准;对术语、定义和符号进行了修订，与国际标准及国内相关标准相适应;对技术要求进行了细化和归类，增加了贯流式水轮机方面的内容和水轮机振动方面的有关 规定;对配套仪表、备品备件方面的内容也作了调整 本标准自实施之日起代替 G B/T 1 5 4 6 8-1 9 9 5 本标准的附录 A、附录 B,附录D、附录E为规范性附录;附录 C为资料性附录。本标准由中国电器工业协会提出。本标准由 全国 水轮机标准化技术委员会(S A C/T C 1 7 5)归口。本标准主要起草单位:哈尔滨电机厂有限责任公司、中国水电昆明勘测设计研究院、东方电机股份有限公司、中国水利水电科学研究院 本标准主要起草人:宫让勤、曾镇铃、吴新润、陈丁、钟苏、吴培豪、李伟刚 本标准由全国水轮机标准化技术委员会负责解释。本标准于1 9 9 5 年0 1 月 2 7日首次发布，本次为第一次修订。GB/T 1 5 4 6 8-2 0 0 6引言 本标准是根据国 家标准化技术委 员会 2 0 0 2 年制修订国家标准项目 计划 中计划编号2 0 0 2 1 2 8 8-T-6 0 4的安排，对 G B/T 1 5 4 6 8-1 9 9 5 水轮机基本技术条件 进行的修订。G B/T 1 5 4 6 8-1 9 9 5 实施以来，在我国水电机组的招标、订货、设计、制造等工作中起到了很大作用。近年来，我国通过引进技术和装备，水轮机的设计、制造水平有了很大提高，有关标准也发生了变化。为适应水电建设的需要，有必要对原标准进行修订。本标准是水轮机产品的设计、制造依据，可供水轮机招标、订货使用。当对水轮机产品的性能、结构、运行等方面有其他特定要求时，可在供需双方签订合同的技术文件中商定。GB/T 1 5 4 6 8-2 0 0 6水 轮 机 基 本 技 术 条 件范围 本标准规定了水轮机产品设计制造方面的性能保证、技术要求、供货范围和检验项目，并提出了其包装、运输、保管和安装运行维护应遵守的规定。本标准适用于符合下列条件之一的水轮机产品:a)功率为 1 0 MW 及以上;b)混流式、冲击式水轮机，转轮公称直径1.0 m及以上;C)轴流式、贯流式水轮机，转轮公称直径3.3 m及以上。规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注 日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB 1 5 0 钢制压力容器 GB/T 1 9 1 包装储运图示标志(G B/T 1 9 1-2 0 0 0,e g v I S O 7 8 0:1 9 9 7)G B/T 2 9 0 0.4 5 电工术语水轮机、蓄能泵和水泵水轮机 G B/T 3 3 2 3-1 9 8 7 钢熔化焊对接接头射线照相和质量分级 G B/T 6 0 7 5.5-2 0 0 2 在非旋转部件上测量和评价机器的机械振动第 5 部分:水力发电厂和泵站机组(i d t I S O 1 0 8 1 6-5:2 0 0 0)G B/T 8 5 6 4-2 0 0 3 水轮发电机组安装技术规范 G B/T 9 2 3 9 刚 性转子平衡品质 许用不平衡的 确定(G B/T 9 2 3 9-1 9 8 8,e g v I S O 1 9 4 0-1:1 9 8 6)G B/T 9 7 9 7-1 9 9 7 金属覆盖层镍+铬和铜+镍+铬电沉积层(e q v I S O 1 4 5 6:1 9 8 8)G B/T 1 0 9 6 9 水轮机通流部件技术条件(G B/T 1 0 9 6 9-1 9 9 6,n e q I E C 6 0 1 9 3-1:1 9 7 7)G B 1 1 1 2 0-1 9 8 9 L-T S A汽轮机油(n e q I S O 8 0 6 8:1 9 8 7)G B/T 1 1 3 4 5-1 9 8 9 钢焊缝手工超声波探伤方法和探伤结果分级 GB/T 1 1 3 4 8.5-2 0 0 2 旋转机械转轴径向振动的测量和评定第5部分:水力发电厂和泵站机组Qd t I S O 7 9 1 9-5:1 9 9 7)G B/T 1 1 8 0 5-1 9 9 9 水轮发电机组 自动化元件(装置)及其系统基本技术条件 G B/T 1 2 4 6 9-1 9 9 0 焊接质量保证钢熔化焊接头的要求和缺陷分级(n e q D I N 8 5 6 3 T 3:1 9 7 9)G B/T 1 5 4 6 9 反击式水轮机空蚀评定(G B/T 1 5 4 6 9-1 9 9 5,n e q I E C 6 0 6 0 9:1 9 7 8)G B/T 1 7 1 8 9 水力机械振动和脉动现场测试规程(G B/T 1 7 1 8 9-1 9 9 7,n e q I E C 6 0 9 9 4:1 9 9 1)G B/T 1 9 1 8 4-2 0 0 3 水斗式水轮机空蚀评定(I E C 6 0 6 0 9-2:1 9 9 7,MO D)D L/T 4 4 3 水轮发电机组设备出厂检验一般规定 D L/T 5 0 7-2 0 0 2 水轮发电机组启动试验规程 D L/T 7 1 0-1 9 9 9 水轮机运行规程 J B/T 1 2 7。水轮机、水轮发电机大轴锻件技术条件 J B 4 7 3 0-1 9 9 2 压力容器无损检测 J B/T 6 0 6 1-1 9 9 2 焊缝磁粉检验方法和缺陷磁痕分级 J B/T 6 0 6 2-1 9 9 2 焊缝渗透检验方法和缺陷迹痕分级GB/T 1 5 4 6 8-2 0 0 6J B/T 8 6 6 0-1 9 9 7 水电机组包装、运输和保管规范I E C 6 0 0 4 1 水轮机蓄能泵和水泵水轮机现场验收规程I E C 6 0 1 9 3 水轮机、蓄能泵和水泵水轮机模型验收规程I E C 6 0 5 4 5-1 9 7 6 水轮机验收、运行和维护说明C C H-7 0-3 水力机械铸钢件检验规范3术语、定义和符号 G B/T 2 9 0 0.4 5 确立的以及下列术语、定义和符号适用于 本标准。3.1 水电站水位3.1.1 校核洪水位ma x i mu m f l o o d l e v e l Z F L.水库遇到大坝校核洪水时，坝前达到的最高水位;即水库在非常运行情况下，允许临时达到的最高洪水位。单位:m3.1.2 设计洪水位d e s i g n f l o o d le v e l Z F I.d 水库遇到大坝设计洪水时，坝前达到的最高水位;即水库在正常运行情况下，允许达到的最高水位。单位:M3.1.3 正常蓄水位n o r m a l p o o l w a t e r l e v e l Z P L.n 水库在正常运用的情况下，满足兴利要求允许充蓄并能保持的高水位(也称:正常高水位或设计蓄水位)单位:m3.1.4 最 低蓄水位 m i n i m u m p o o l w a t e r l e v e l Z P L.m in 在满足兴利要求的条件下，正常运行时，允许水库消落的最低水位(也称:死水位)。单位:m3.1.5 最高尾水位m a x i m u m t a i l w a t e r l e v e l Z T L.在水电站校核洪水流量时，尾水管出口断面处出现的最高水位。单位:m3.1.6 设计尾7k位 d e s i g n t a i l w a t e r l e v e l Zn.a 确定水轮机安装高程所用的尾水管出口断面处出现的水位。单位:mGB/T 1 5 4 6 8-2 0 0 63.1.7 最低尾水位m i n i mu m t a i l w a t e r l e v e l ZF L m in 相应水电站给定最小流量时，水轮机尾水管出口断面处出现的水位。单位:m3.2 水电站水头3.2.1 电 站最大水头(毛水头)m a x i m u m h e a d o f p l a n t(g r o s s h e a d)HR.水电站上下游水位在一定组合下出现的最大水位高程差 单位:m3.2.2 电 站最小水头(毛水头)m in i m u m h e a d o f p l a n t 她 T o s s h e a d)Hg m j.水电站上下游水位在一定组合下出现的最小水位高程差。单位:m3.3 水轮机水头3.3.1 水轮机水头h e a d H 水轮机做功用的有效水头，为水轮机进、出口断面的总单位能量差 单位:m3.3.2 最大水头 m a x i m u m h e a d H.电站最大水头减去一台机空载运行时引水系统所有水头损失后的水轮机水头。单位:m3.3.3 最小水头m i n i m u m h e a d H 电站最小水头减去水轮机输出允许功率时，引水系统所有水头损失后的水轮机水头。单 位:m3.3.4 加权平均水头 w e i g h t e d a v e r a g e h e a d H 在规定的运行条件下，考虑功率和工作历时的水轮机水头的加权平均值。单 位:讯1 3.5 设计水头d e s i gn h e a d Hd 水轮机最优效率的水头。单 位:mGB/T 1 5 4 6 8-2 0 0 63.3.6 额定水头 r a t e d h e a d H,水轮机在额定转速下，输出额定功率时所需的最小水头。单位:m3.3.7 水轮机输出 遥大功率的 水头 re q u i r e d m i n i m u m h e a d o f m a x i m u m o u t p u t Ho m,.水轮机输出设计规定的最大功率时所需的最小水头。单位:m3.3.8 最高瞬态压力 m a x i m u m m o m e n t a ry p r e s s u r e P.系统中指定点在规定的过渡过程下的最高表计压力。单位:MP a 或k P a3.3.9 最低瞬态压力 m i n i m u m m o m e n t a
