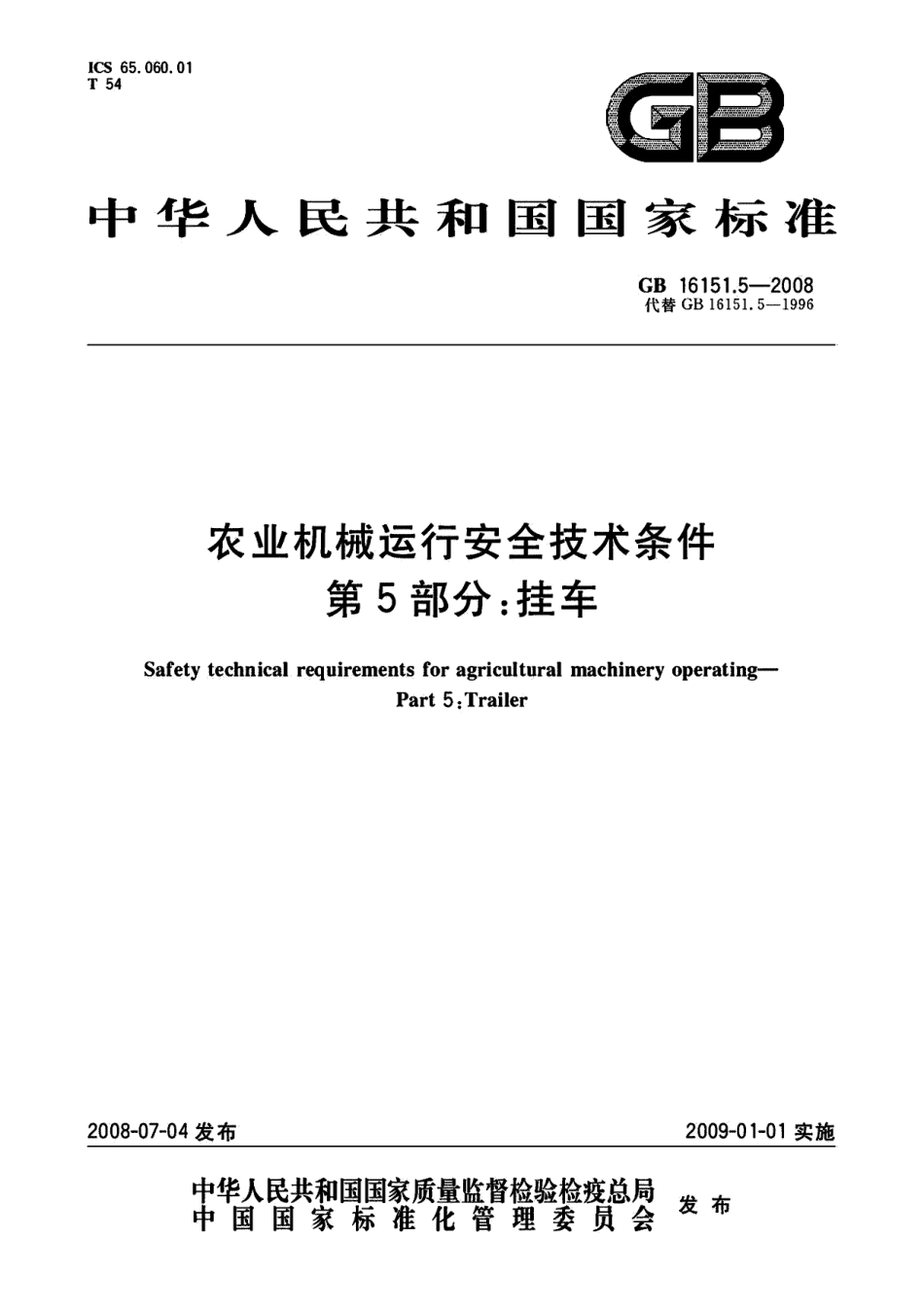

GB 16151.5-2008 农业机械运行安全技术条件 第5部分：挂车.pdf

GB16151.5一20086牵引架和转盘6.1牵引架不应变形，应装置有保险索、链。6.2牵引架与拖拉机连接插销应锁定可靠，牵引环在拖拉机牵引叉中转动灵活。6:3挂车与手扶拖拉机挂接后，插销与牵引框孔之间的间隙应保证操纵把手的上、下移动幅度应不大于200mm.6.4全挂挂车的上下转盘相对转动灵活。7行走装置7.1轮胎型号应符合产品技术文件要求规定，同一轴上的左右轮胎型号、磨损程度大致相等，气压符合产品技术文件要求，不应使用内垫外包、胎纹磨平、胎面和胎壁有长度超过25mm且深度足以暴露出帘布层的破裂和割伤的轮胎。7.2车轮轮辋应无裂纹、不变形，螺母齐全，紧固可靠。7.3车轮转动灵活，无碰擦及松旷现象，轴承处的调整螺母锁定可靠，并装置防尘罩。8制动系统8.1挂车应有可靠的制动系统。与轮式拖拉机配套的载质量大于1【、小于3t的挂车应装置液压和/或气压式制动系统：载质量不小于3【的挂车应装置气压式断气制动系统。8.2手扶拖拉机挂车上的制动器在产生最大制动作用后，应留有五分之一以上的储备行程。8.3挂车与拖拉机挂接后，行驶于干燥平坦的混凝土或沥背路面上.，其制动性能应符合GB16151.1的规定。8.4拖拉机运输机组在坡度为20%的干硬坡道上，挂空挡，使用驻车制动装置，应能沿上、下坡方向可靠停驻，时间应不小于5min。9液压倾卸系统9.1液压自卸挂车车厢应起落灵活，回位准确，油缸升、降平稳，可在任一位置可靠停住。9.2液压自卸挂车应设置举升后维修状态机械式锁定装置，侧翻式自卸货箱应设置运输状态锁定装置，锁定装置应可靠。10信号装置10.1手扶拖拉机挂车后部应装置制动灯、转向信号灯。10.2挂车（除手扶拖拉机挂车外）应装置制动灯、转向信号灯、后位灯及后号牌灯。10.3挂车应装有后反射器，反射器应能保证夜间在其正后方150m处用前照灯照射时，在照射位置就能确认其反射光。10.4全挂挂车在挂车前部应设置红白相间的标杆。标杆上安装红色挂车标志灯，高度比前栏板应高出300mm400mm,距车厢外侧应小于150mm。10.5电气线路应安装可靠，并应设置外套绝缘管。2
