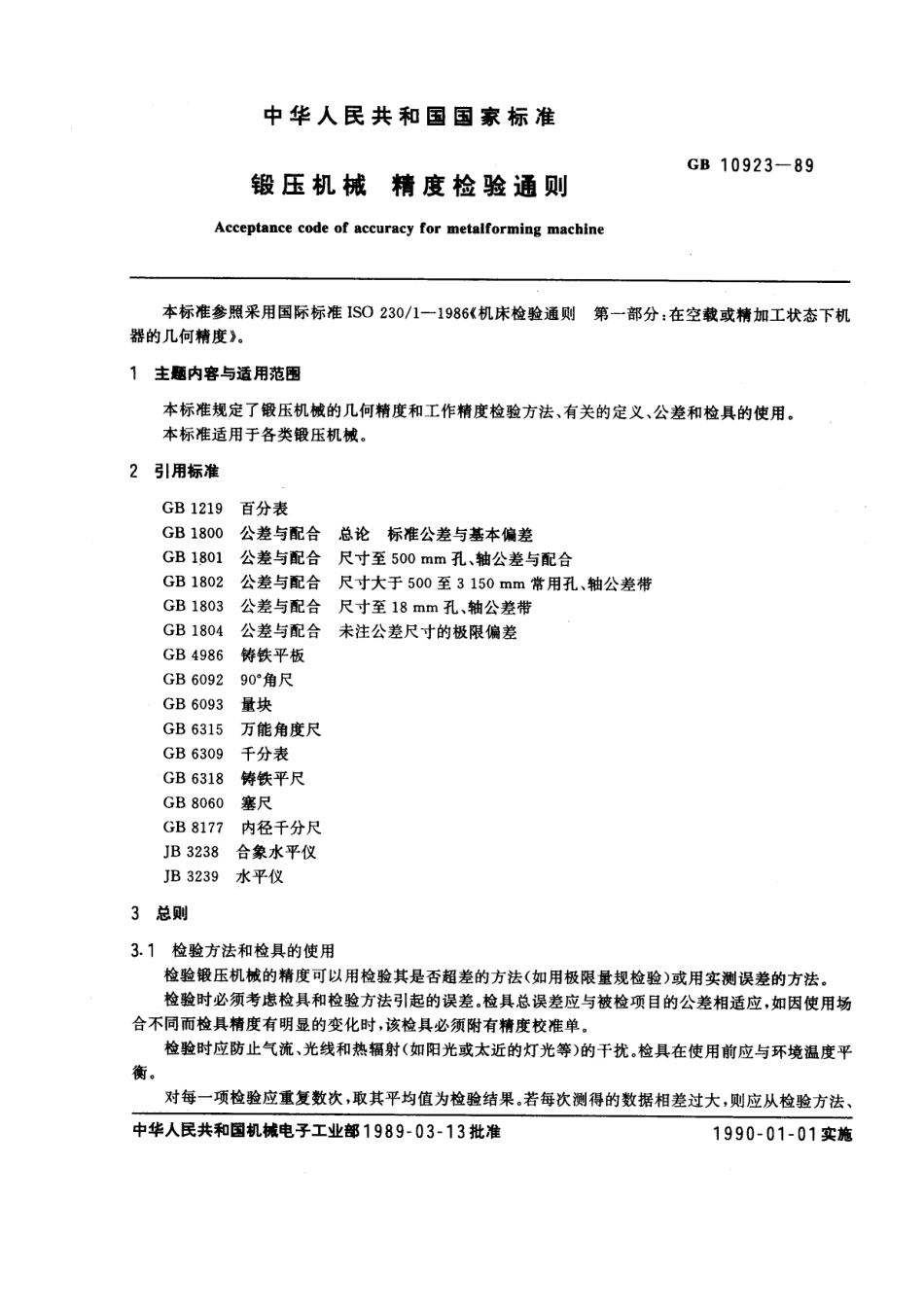

GB 10923-1989 锻压机械精度检验通则.pdf

GB10923-89图53.2.3位置公差的符号和方向当公差方向相对于名义位置呈对称分布时，可用士符号，如公差方向呈不对称分布时：则应用文字加以说明。如：a.相对于锻压机械或其上的某一零部件，b.相对于操作者。3.3零部件运动和轴线旋转方向的表示方法锻压机械零部件运动和轴线旋转方向应用文字表明或符号标志。4检验前的准音工作4.1锻压机械精度检验前的安装和调平检验前，应将锻压机械安置在适当的基础上，并按制造厂的使用说明将其调平，以利其后的测量。只应使用垫铁和均匀紧固地脚爆栓来调平（自由调平），不应采用局部加压的方法使其强制变形（强制调平)。4.2锻压机械检验前的状态锻压机械的检验，原则上在制造完工的成品上进行；对某些装配后不便检验的零件也可在装配前进行。需拆卸零部件时，必须按制造厂规定的办法进行。4.3检验前某些零部件的温度条件检验几何精度和工作精度时，锻压机械应尽可能处于正常工作状态，应按使用条件和制造厂的规定将机器空运转，使其与温度有关的零部件达到合适的温度。4.4运转和加载锻压机械的几何精度检验，应在空运转后的静态下进行。需加载检验的应按有关规定执行。5几何精度检验5.1一般说明几何精度的检验是指最终影响锻压机械工作精度或工模具寿命的那些零部件的精度检验，包括尺寸、形状、位置和相互间的运动精度（如直线度、平面度、直线对平面、平面对平面的平行度和垂直度等）的检验。本标准对锻压机械最普遍的几何精度检验项目规定了定义，检验方法和确定公差的方法。对每项检验至少提供一种检验方法，并指出使用的测量工具。当用其他检验方法时，其精度应不低于本标准所示检验方法的精度。5.2直线度直线度的几何精度检验包括：一条线在两个平面内的直线度；直线运动。5.2.1一条线在两个平面内的直线度
