GB-T 18679.1-2002 农业液力喷雾机 数据表 第1部分：典型格式.PDF

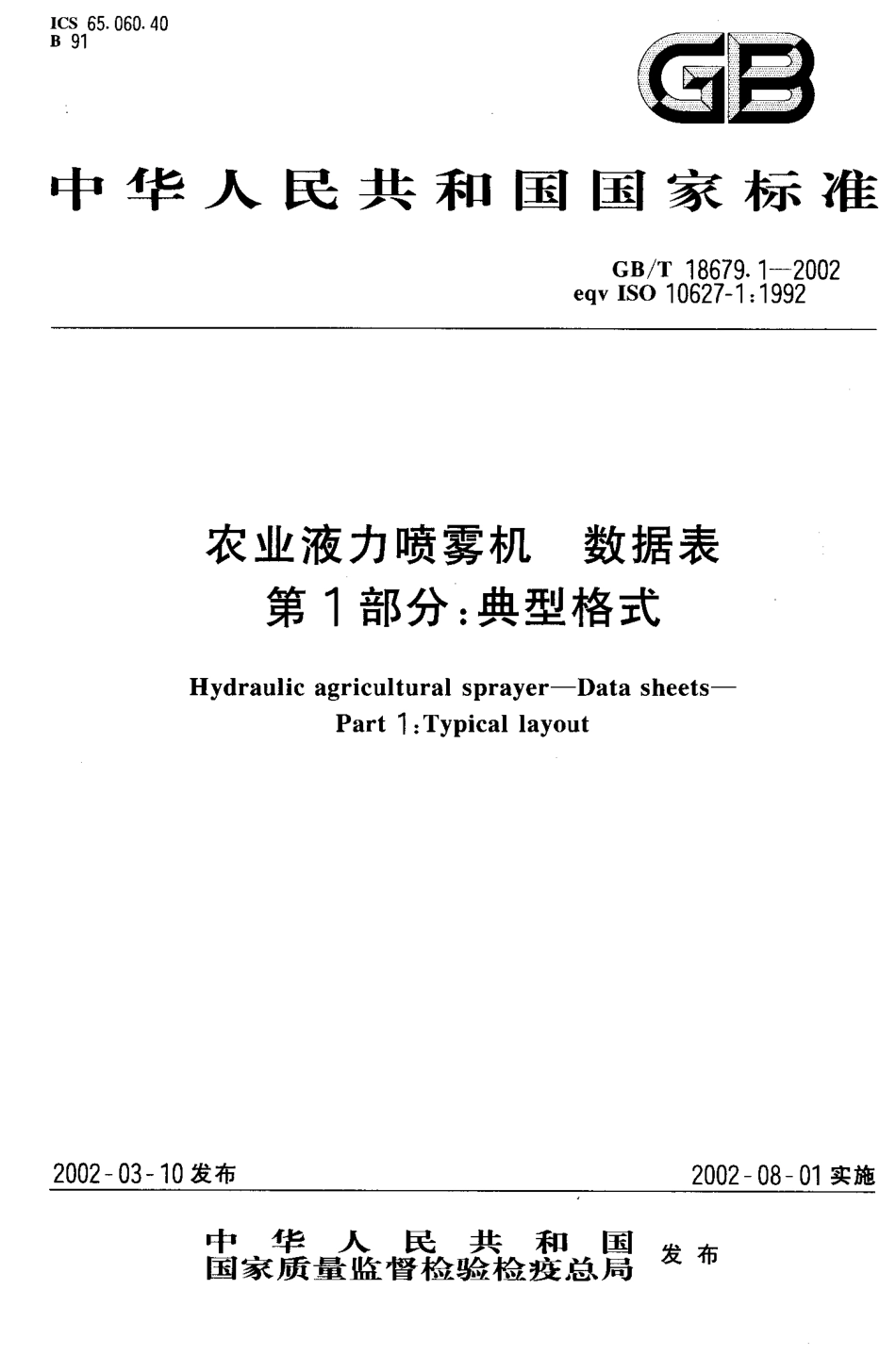

I C S 6 5.0 6 0.4 0B 9 1G 旨中 华 人 民 共 和 国 国 家 标 准 c B/T 1 8 6 7 9.1-2 0 0 2e q v I S O 1 0 6 2 7-1:1 9 9 2农业液力喷雾机数据表第 1 部分:典型格式H y d r a u l i c a g r i c u l t u r a l s p r a y e r-D a t a s h e e t s-P a r t J:T y p i c a l l a y o u t2 0 0 2 一 0 3 一 1 0 发布2 0 0 2 一 0 8 一 0 1实施中华人民共和国国 家 质 量 监 督 检 验 检 疫 总 局发 布Gs/T 1 8 6 7 9.1-2 0 0 2前言 本标准等效采用I S O 1 0 6 2 7-1:1 9 9 2 农业喷雾机数据表第 1 部分典型格式，与I S O 1 0 6 2 7-1:1 9 9 2的差异有以下几点:1.“引用标准”中的国际标准已转化为我国国家标准或行业标准的，改为相应的我国标准。2 将原标准的记录格式由填空式改为表格式。3.取消了原标准的附录A(参考文献)本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会归口。本标准负责起草单位:中国农业机械化科学研究院、苏州农业药械厂、南京农业机械化研究所、农业部农业机械试验鉴定总站。本标准主要起草人:严荷荣、陈俊宝、万培荪、傅锡敏、柏永萍。GB/T 1 8 6 7 9.1-2 0 0 2I S O前言 I S O(国际标准化组织)是国家标准团体(I S O成员团体)在世界范围的联合组织。国际标准的制定工作通常是由I S O的技术委员会进行的。每个成员团体对某个已建立的技术委员会的项目感兴趣都有参加该委员会的权力是I S O联络成员的国际组织、政府和非政府机构，同样可以参与工作。I S O与国际电工委员会(O E C)在所有电工标准化领域密切合作。由技术委员会通过的国际标准草案分发给其成员团体进行投票。作为国际标准发布要求至少 7 5的成员团体投票赞成。国际标准I S O 1 0 6 2 7-1由技术委员会 I S O/T C 2 3“农林拖拉机和机械”的分委员会 S C 6“植物保护机械”负责制定。I S O 1 0 6 2 7 在 农业喷雾机数据表 的总标题下，由下列两个部分组成:第 1 部分:典型格式第 2 部分:零部件技术规范附录 A 是构成本国际标准的一个组成部分。中 华 人 民 共 和 国 国 家 标 准农 业 液 力喷 雾机数 据表第 1 部分:典型格式 GB/T 1 8 6 7 9.1-2 0 0 2e q v I S O 1 0 6 2 7-1:1 9 9 2Hy d r a u l i c a g r i c u l t u r a l s p r a y e r-Da t a s h e e t s-P a r t 1:T y p i c a l l a y o u t范 围 本标准规定了编制非风送式农业喷雾机有关尺寸和性能的技术文件时使用的数据表典型格式的编排指南。本标准适用于制造厂和进口商编制植物保护和施肥用悬挂式、牵引式和自走式的非风送式农业喷雾机数据表。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 3 8 7 1.5-1 9 9 3 农业轮式和履带拖拉机试验方法第 5 部分:转向和离合器操纵试验 (n e q I S O 7 8 9-3:1 9 8 2)G B 1 0 3 9 5.1-2 0 0 1 农林拖拉机和机械安全技术要求第 1 部分:总则(e q v I S O 4 2 5 4-1:1 9 8 9)I S O 2 2 8 8:1 9 8 9 农业拖拉机和机械发动机试验规范(台架试验)净功率 I S O 5 6 8 2-2:1 9 9 7 箱物摄护机械啼霉装 w第 2部分 农 用暗霉栩试验 卞浩3数据表的典型格式概要制 造 厂型 式型 号药箱 容 量l作 业 幅 宽 n 制造 日期制 表 人编 制 日 期3.2 机具外形 尺寸(参见 图 1)中华人民共和国国家质f监督检验检疫总局 2 0 0 2-0 3-1 0批准2 0 0 2 一 0 8 一 0 1实施GB/T 1 8 6 7 91 一 2 0 0 2悬 挂 式 机 具牵引式机具自走式机具总长度Lm轮轴至牵引钩的长度L z:m轴距L,:m轮 距 W不 可 调:m最 大:m最 小:m药液箱加液口顶部高度H:m地隙(机架轴下)Hz:m运输宽度(喷杆折叠状态)W:m运输状态总高度H,:m下悬挂点高度H;:m最小转向半径(按G B/T 3 8 7 1.5 测定):ma)悬挂式机具b)牵引式机具 c)自走 式 机 具图 1 机具外形尺寸G B/T 1 8 6 7 9.1 一 2 0 0 23.3 机具 重量药 箱 装药 情 况喷 杆 位 置牵 引 钩承重/k g 车 轮承重/k g总质量/k g 前轴承 重/k g 后 轴承重/k g总质量/k g空 箱喷 杆 在 运 输 位 皿喷杆在工作位置满 箱喷杆在运输位置喷杆在工作位置I4轮胎牵引式机具自走 式 机 具前 轮后 轮牌 号型 式规 格充 气 压 力3.5 制 动器牵引式机具自走 式 机 具驻 车制 动 器脚制动器(说明其型式)I6 自走式机具的其他技术数据I6 门发 动机牌 号型 式 和 冲 程增压式发动机是不 是冷却方式缸 数 与排 列 方 式发动机排量c m标 定 转 速r/min输出功率(见 I S O 2 2 8 8)k W燃油箱容积L3.6.2 传动 系统 机 械 传 动液 压 传 动液 压 和机 械 传 动速 度 范 围k m/h至k m/h驱 动 轴前 轴是不 是后 轴是离 合 器转 向 方 式机 械转 向液 压 转 向G B/T 1 8 6 7 9.1 一2 0 0 23.6.3驾驶位 置位 置前 部中 部后 部驾 驶 室有无驾 驶 座牌 号型 式能 否 调 节能不 能挡风玻璃冲刷器有无挡风玻璃雨刷数量驾驶 室 空气 过 滤 方 式机 械 式化 学 式3.6.4其他设备前 照 灯有无附 属 清 洗 水箱有无前 轮 分 配器有无后 挂 接装 置有无工 具箱有无面 积 记 录仪有无3.6.5 可供选用的设备(给出说明)I了 药液箱3.7.1 一般技术规范制造材料额 定 容 量L总容 量L底部集液槽容量工加 液 口的 形 状加液 的尺寸药 液 箱 隔 板有无 注:总容量是指药液箱内液体溢出时的容量3.7.2 药液箱排液装 置型 式控 制机 构 的 位 置I7.3 药液箱液位计型 式液 位 计 位 置读数系统亥 哆 度c B/T 1 8 6 7 91 一 2 0 0 23.7.4 药液箱上走 道的结构型 式尺 寸工 作 台防 滑 型是不 是防 跌 出 型是不 是符合 G B 1 0 3 9 5.1的护栏有无符合 G B 1 0 3 9 5.1的脚踏板有无3.8 泵3.8.，主泵型式(如隔膜泵、离心泵等)型 号制 造 厂驱 动 型 式皮 带动 力 输 出 轴其 他到泵的传动系统(如 轴、链、液压机构等)其他传动系统有无传 动 比道路运输时停转是不 是流量、按I S O 5 6 8 2-2的计算值)L/mm3.8.2辅助泵用途(如加药液时搅拌等)型式(如:隔膜泵、离心泵等)型号制 造 厂到泵的传动系统(如:轴、链条、液压机构等)I9 药液箱加液装置3.9.1加水装 置加 水 方 法加水流量(按I S O 5 6 8 2-2 确定)L/mi re加水时间(按I S O 5 6 8 2-2 确定)n ll fl止 回 阀有无止回阀的位置19.2加药装置安装了标准的加药装置是不 是加药装置型式 如:探头/喷枪、容器等)药剂计量装置有无止 回 阀有无G B/T 1 8 6 7 91 一2 0 0 2 加药装置能否清洗 喷枪/探头的存放一描述 如果没有安装加药装置，农药能否安全地加入喷雾机3.1 0过滤器3.1 0.1 加液 口过滤器能不 能能不 能有无型 式位 置滤 网 丝 直 径I n ll l过滤部件材料3.1 0.2泵吸液 口处过滤器有无型式位 置滤 网丝 直 径mm过 滤 部 件 材 料3.1 0.3泵出液 口处过滤器有无型 式位 置滤 网丝 直 径n im过 滤 部 件 材 料3.1 0.4喷头处过滤器有无型 式位 置滤 网 丝 直 径mm过滤部件材料3.1 1 搅拌器型式位 置搅拌机构能否拆卸能不 能搅拌机构能否调节能不 能3 门2控制装置稳 压装 置有无回流计量装置(如果有，描述装置情况)有无使流量与前进速度成正比例的控制装置(如果有，描述装置情况)有无其他控制装置(描述情况)GB/T 1 8 6 7 9.1 一 2 0 0 23.1 3分配器总 阀 门有无各节喷杆用阀门有无压 力 表有无远距离控制装置(如果有，描述情况)有无远距离控制装置的动力源软管是否进人拖拉机/自走式喷雾机驾驶室是不 是3.1 4喷杆位 置前 部后 部作 业 幅 宽n 1喷 杆 节 数喷杆总质量(无药液时)k g喷杆与机架的连接方式(如果为吊挂连接，描述其原理)刚 性吊 挂喷杆高度调节装置最 小机 械 式液 压 式最 大机 械 式液 压 式纹盘安全装置有无倾 斜 调 节 机 构(如果有，说明情况)有无喷 杆 折 叠 方 式人 力液 压折 叠 位 置两 侧后 面需要折叠的单侧喷杆的最大质量k g如果是人力折叠，运输时喷杆能杏可靠地固定在确定的位 置能不 能喷杆折叠到位时，是否阻塞进出驾驶位置的通道是不 是是否安装了喷杆高度指示器是不 是3.1 5喷头喷杆上喷头间距rl lT ll符 合 规 格 的 喷 头牌 号型式快速联结/卡口式接头是不 是防 滴 装 置(如果有，描述情况)有无喷头防飘罩或其他可供选用的装置(如果有，描述情况)有无Gs/T 1 8 6 7 91 一 2 0 0 23.1 6 使用说明书和零部件清单提供了使用说明书是不 是提供了零件清单是不 是喷雾机安全使用说明书有无
