DB53T 106—2003 花卉包装运输用纸箱.pdf

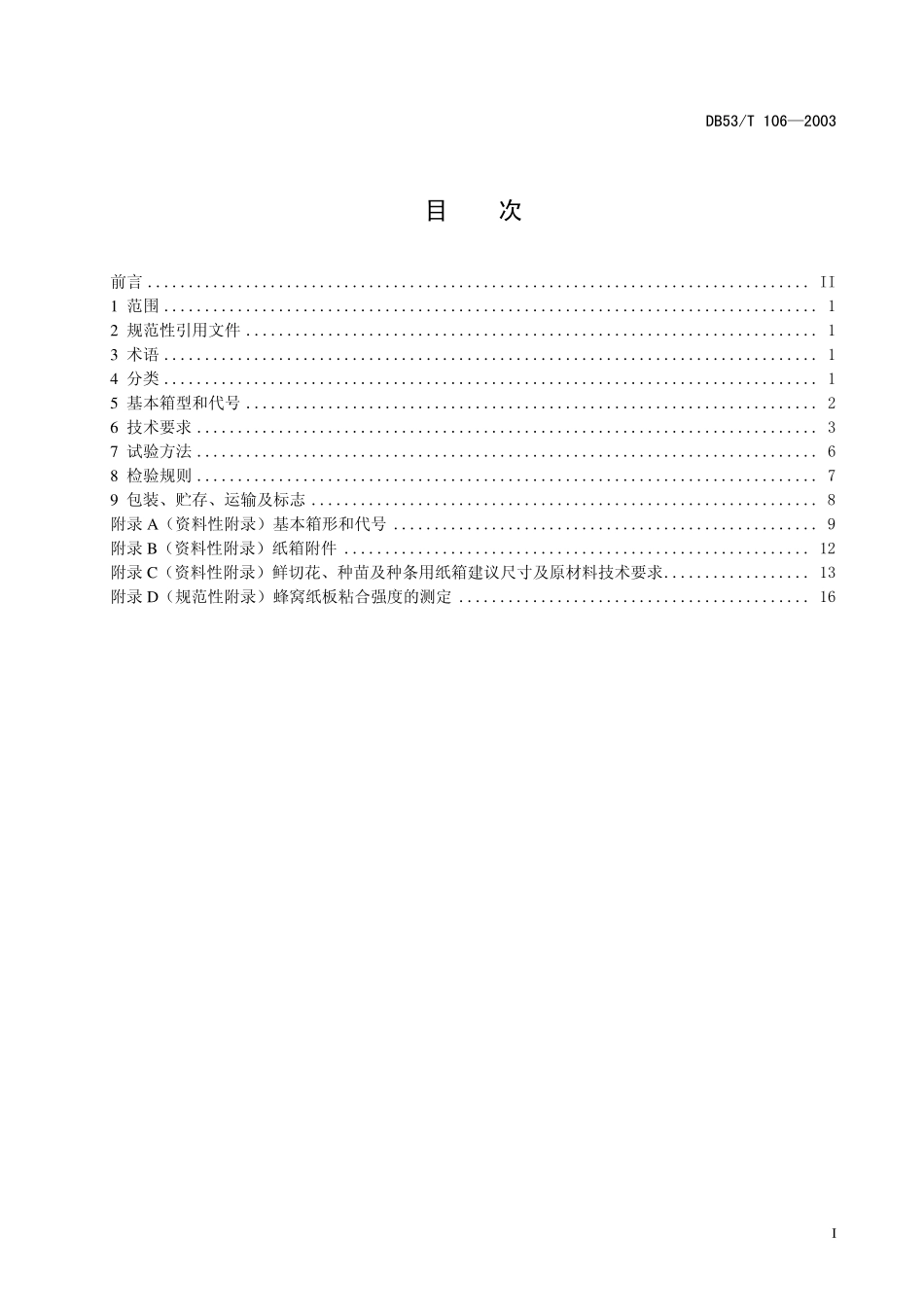

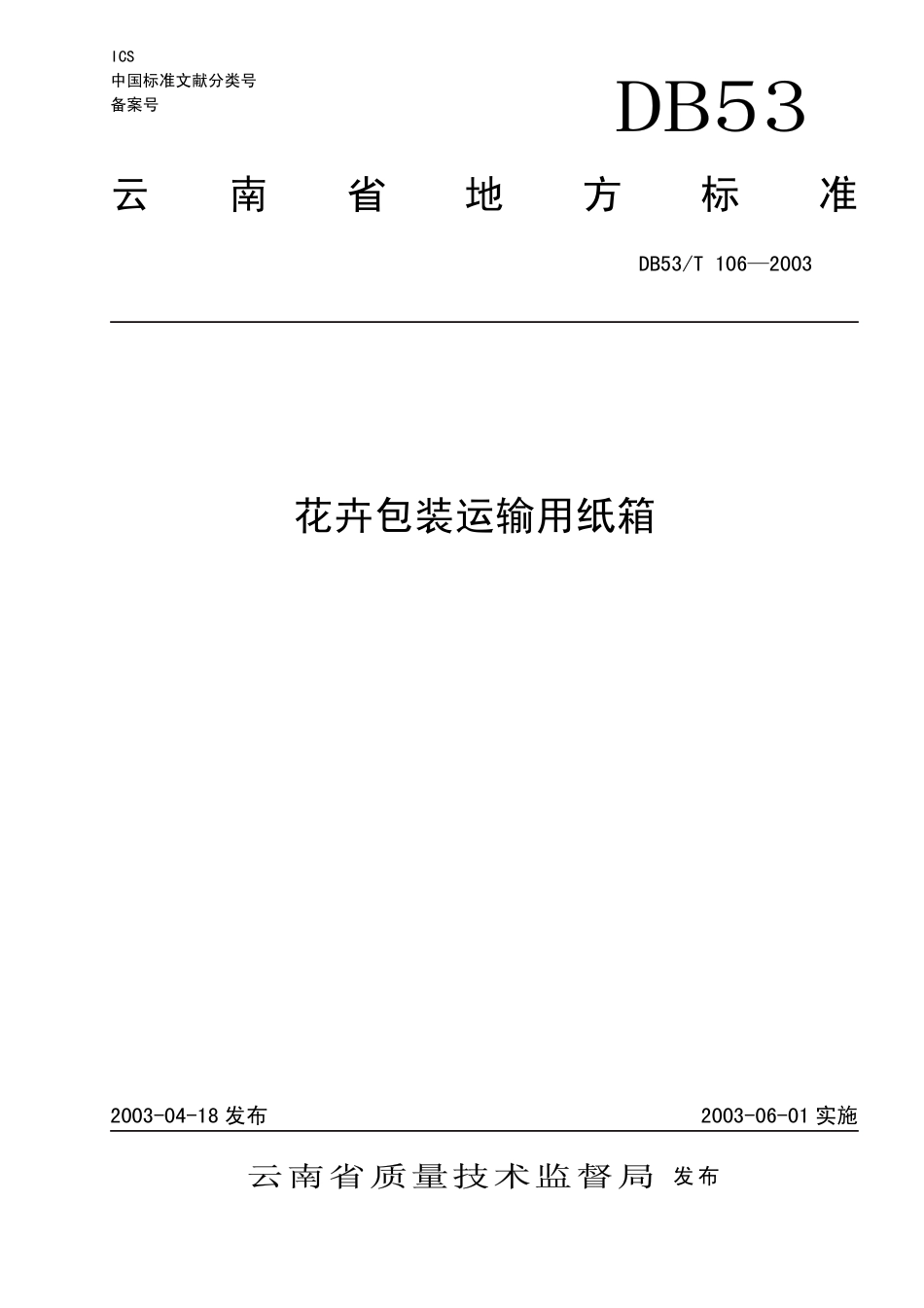

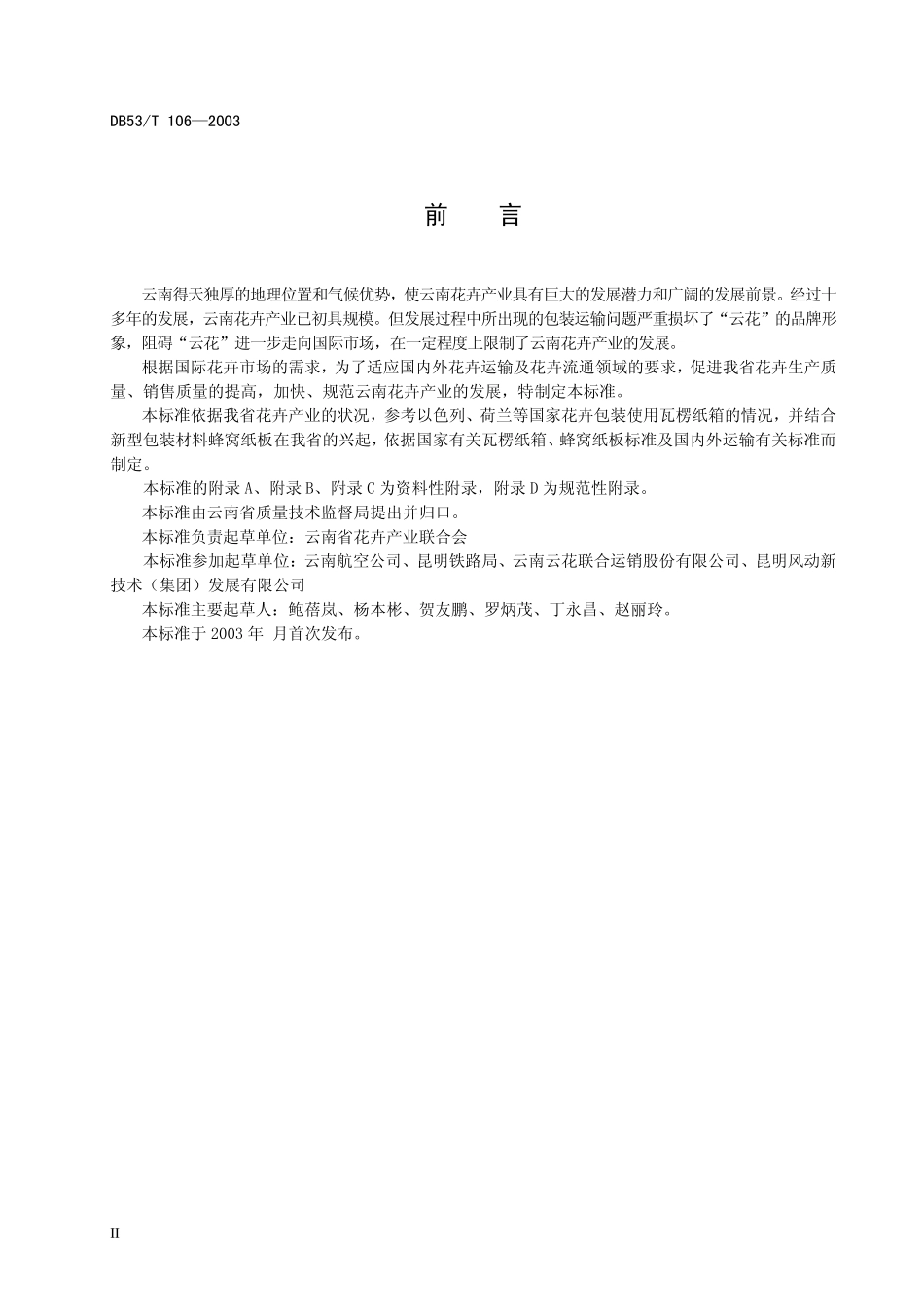

ICS 中国标准文献分类号 备案号 云南省地方标准DB53DB53 DB53/T 1062003花卉包装运输用纸箱 2003-04-18 发布 2003-06-01 实施云南省质量技术监督局云南省质量技术监督局 发布 DB53/T 1062003 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语.1 4 分类.1 5 基本箱型和代号.2 6 技术要求.3 7 试验方法.6 8 检验规则.7 9 包装、贮存、运输及标志.8 附录 A（资料性附录）基本箱形和代号.9 附录 B（资料性附录）纸箱附件.12 附录 C（资料性附录）鲜切花、种苗及种条用纸箱建议尺寸及原材料技术要求.13 附录 D（规范性附录）蜂窝纸板粘合强度的测定.16 DB53/T 1062003 II 前 言 云南得天独厚的地理位置和气候优势，使云南花卉产业具有巨大的发展潜力和广阔的发展前景。经过十多年的发展，云南花卉产业已初具规模。但发展过程中所出现的包装运输问题严重损坏了“云花”的品牌形象，阻碍“云花”进一步走向国际市场，在一定程度上限制了云南花卉产业的发展。根据国际花卉市场的需求，为了适应国内外花卉运输及花卉流通领域的要求，促进我省花卉生产质量、销售质量的提高，加快、规范云南花卉产业的发展，特制定本标准。本标准依据我省花卉产业的状况，参考以色列、荷兰等国家花卉包装使用瓦楞纸箱的情况，并结合新型包装材料蜂窝纸板在我省的兴起，依据国家有关瓦楞纸箱、蜂窝纸板标准及国内外运输有关标准而制定。本标准的附录 A、附录 B、附录 C 为资料性附录，附录 D 为规范性附录。本标准由云南省质量技术监督局提出并归口。本标准负责起草单位：云南省花卉产业联合会 本标准参加起草单位：云南航空公司、昆明铁路局、云南云花联合运销股份有限公司、昆明风动新技术（集团）发展有限公司 本标准主要起草人：鲍蓓岚、杨本彬、贺友鹏、罗炳茂、丁永昌、赵丽玲。本标准于 2003 年 月首次发布。DB53/T 1062003 1 花卉包装运输用纸箱 1 范围 本标准规定了鲜切花、种苗、种条及相关花卉使用的瓦楞纸箱和蜂窝纸箱（以下简称纸箱）的箱型分类、基本箱型和代号、技术要求、试验方法、检验规则、包装、贮存、运输及标志等。本标准适用于鲜切花、种苗、种条及相关花卉的国内或国外销售、运输用纸箱，也适用于纸箱生产企业生产的花卉用纸箱产品的质量判定。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 191-2000 包装储运图示标志 GB/T 450-2002 纸和纸板试样的采取 GB/T 1453-1987 非金属夹层结构或芯子平压性能试验方法 GB/T 2679.7-1981 纸板戳穿强度的测定法 GB/T 6543-1986 瓦楞纸箱 GB/T 6545-1998 瓦楞纸板 耐破强度的测定法 GB/T 6546-1998 瓦楞纸板 边压强度的测定法 GB/T 6547-1998 瓦楞纸板 厚度的测定法 GB/T 6548-1998 瓦楞纸板 粘合强度的测定法 GB/T 10739-1989 纸浆、纸和纸板试样处理与试验的标准大气 BB/T 0016-1999 包装材料 蜂窝纸板 3 术语 GB/T 6543-1986 中规定的长度（L）、宽度（B）、高度（H）、纸箱的综合尺寸定义及 BB/T 0016-1999中规定的蜂窝纸板、面纸、蜂窝纸芯的定义均适用于本标准。4 分类 4.1 本标准所规定的纸箱按所用纸板的不同结构型式分为瓦楞纸箱和蜂窝纸箱。4.2 瓦楞纸箱按照使用瓦楞纸板不同的种类、包装内装物的最大重量及纸箱综合尺寸分为 24 种，参见表 1。DB53/T 1062003 2 表 1 瓦楞纸箱分类 瓦楞纸箱代号 瓦楞纸板代号 项目 种类 内装物 最大重量 kg 最大综合尺寸 1 类 2 类 3 类 1 类 2 类 3 类 尺寸偏差 单 瓦 楞 纸 箱 10 20 30 40 1000 1400 1750 2000 BS-1.1 BS-1.2 BS-1.3 BS-1.4 BS-2.1 BS-2.2 BS-2.3 BS-2.4 BS-3.1 BS-3.2 BS-3.3 BS-3.4 S-1.1 S-1.2 S-1.3 S-1.4 S-2.1 S-2.2 S-2.3 S-2.4 S-3.1 S-3.2 S-3.3 S-3.4 3+4 3+4 3+5 3+5 双 瓦 楞 纸 箱 15 20 30 40 1000 1400 1750 2000 BD-1.1 BD-1.2 BD-1.3 BD-1.4 BD-2.1 BD-2.2 BD-2.3 BD-2.4 BD-3.1 BD-3.2 BD-3.3 BD-3.4 D-1.1 D-1.2 D-1.3 D-1.4 D-2.1 D-2.2 D-2.3 D-2.4 D-3.1 D-3.2 D-3.3 D-3.4 5+5 6+6 6+6 6+6 注 1：表中1类箱主要用于出口贵重、怕压的鲜切花；2类箱主要用于一般出口及国内贵重、怕压的鲜切花；3类箱主要用于国内运输及短途运输。注 2:出口纸箱面纸建议采用单面（涂布）白纸板。4.3 蜂窝纸箱按所使用纸板不同的种类、包装内装物的最大重量及纸箱综合尺寸分为 24 种，参见表 2。表 2 蜂窝纸箱分类 蜂窝纸箱代号 蜂窝纸板代号 项目 种类 内装物 最大重量 kg 最大综合尺寸 1 类 2 类 3 类 1 类 2 类 3 类 尺寸偏差 BHA 型 蜂窝纸箱 10 20 30 40 1000 1400 1750 2000 BHA-1.1BHA-1.2BHA-1.3BHA-1.4BHA-2.1BHA-2.2BHA-2.3BHA-2.4BHA-3.1BHA-3.2BHA-3.3BHA-3.4HA-1.1HA-1.2HA-1.3HA-1.4HA-2.1 HA-2.2 HA-2.3 HA-2.4 HA-3.1 HA-3.2 HA-3.3 HA-3.4 4+4 4+4 4+5 4+5 BHB 型 蜂窝纸箱 15 20 30 40 1000 1400 1750 2000 BHB-1.1BHB-1.2 BHB-1.3 BHB-1.4BHB-2.1 BHB-2.2 BHB-2.3BHB-2.4 BHB-3.1 BHB-3.2 BHB-3.3BHB-3.4 HB-1.1 HB-1.2HB-1.3HB-1.4HB-2.1 HB-2.2 HB-2.3 HB-2.4 HB-3.1 HB-3.2 HB-3.3 HB-3.4 5+5 6+6 6+6 6+6 注 1：表中1类箱主要用于出口贵重、怕压的鲜切花；2类箱主要用于一般出口及国内贵重、怕压的鲜切花；3类箱主要用于国内运输及短途运输。注 2：出口纸箱面纸建议采用单面（涂布）白纸板。5 基本箱型和代号 5.1 基本箱型和代号参见附录 A,除基本箱型外也可根据要求按订货合同所规定的其他型式制造。DB53/T 1062003 3 5.2 本标准规定的箱型代号依据 GB/T 6543-1986 由四位数组成。附录 A 中的图表示各种纸箱的基本式样，每个图有一个四位数字的代号，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。5.2.1 开槽型纸箱（02 型）开槽型纸箱（02 型）是最常用的外包装纸箱，基本上由一片纸板组成，通过钉合（蜂窝纸箱不推荐使用）或粘合等方法将接缝封合制成纸箱，有顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖。运输时可以折叠平放，使用时把箱盖封合。推荐使用 0201、0202、0203 三种箱型。5.2.2 套合型纸箱（03 型）套合型纸箱（03 型）即罩盖型，由几页箱坯组成的箱，其特点是箱体与箱盖（顶盖，底盖）分开，使用时，箱盖和箱体是套接的，箱盖可以全部或部分盖住箱体。瓦楞纸箱推荐使用 0301、0305、0310三种箱型。蜂窝纸箱推荐使用 0301、0320 两种箱型。5.3 纸箱附件 为提高对内装物的保护能力，允许用隔档、衬垫、底座、模切件等纸箱附件，这些附件的种类和代号参见 GB/T 6543-1986 的附录 B 和本标准的附录 B。在具体的产品用箱技术文件中应对所用附件的种类、代号及其用料、尺寸、结构等做出规定。6 技术要求 6.1 综合要求 6.1.1 瓦楞纸箱的内装质量、综合尺寸及对应的纸板种类应符合表 1 的规定；6.1.2 蜂窝纸箱的内装质量、综合尺寸及对应的纸板种类应符合表 2 的规定。6.2 纸箱尺寸规定 6.2.1 国内纸箱两端面（即 BH 面）建议打孔，出口纸箱两端面（即 BH 面）必须打孔。打孔不得少于两个，孔径（3060），打孔见图 1 所示。打孔位置及孔距根据客户要求确定。H200 H200 图 1 6.2.2 主要鲜切花、种苗及种条用纸箱建议尺寸及原材料技术要求，参见附录 C。6.2.3 出口鲜切花用纸箱高度（H）不得超过 200。6.2.4 纸箱附件尺寸与所配纸箱相符。6.3 纸板结构及尺寸要求 6.3.1 瓦楞纸板的楞型结构及尺寸要求应符合表 3 的要求，楞形状均为 UV 型。对于单瓦楞纸箱建议采用 A 型瓦楞；对于双瓦楞纸箱建议采用 AB 组合型瓦楞，A 型瓦楞放在箱的里侧，B 型瓦楞放在箱的外侧。表 3 瓦楞纸板的楞型结构及尺寸 楞型 楞高 mm 楞数 个/300mm A 4.55.0 342 C 3.54.0 382 B 2.53.0 502 E 1.12.0 964 DB53/T 1062003 4 6.3.2 蜂窝纸板的厚度下限值及纸芯厚度参见表 4 的要求。表 4 蜂窝纸板的结构及尺寸 结构代号 纸芯厚度 mm 纸板厚度 HA 5.05.3 5.2 HB 7.07.3 7.2 6.4 纸板厚度 6.4.1 单瓦楞纸板厚度应高于表 3 所规定相应楞高的下限值。双瓦楞纸板厚度应高于表 3 所规定相应两种楞高的下限值之和。6.4.2 蜂窝纸板厚度不低于表 4 的规定，也可依据合同规定选用相应的纸芯和纸板。6.5 粘合剂 采用淀粉粘合剂或使用具有同等粘合效果的其他粘合剂，不得使用硅酸钠，也不得使用聚乙酸乙烯乳液、乙酸乙烯等释放乙烯气体的粘合剂。6.6 粘合强度 纸板的粘合强度应不低于 45000N/。6.7 成箱要求 6.7.1 纸箱成箱可采用钉合或胶合，成箱时搭接宽度不小于 30。6.7.2 瓦楞纸箱可以采用钉合（斜钉或横钉）。钉合瓦楞纸箱应使用带有镀层的金属扁丝，扁丝不允许有龟裂、锈斑、剥层或其它使用上的缺陷。箱钉排列整齐，距离均匀。双钉钉距不大于 75，单钉钉距不大于 55；头、尾钉距离压痕中线不大于 20，箱钉必须完全钉在接头上，钉合接缝应钉牢、钉透，不得有叠钉、翘钉等缺陷。6.7.3 蜂窝纸箱优先采用胶合，胶合用胶应符合 6.5 的规定。6.8 尺寸偏差 纸箱尺寸偏差见表 1，表 2。对于有特定要求的纸箱可由供需双方协商确定。6.9 外观要求 6.9.1 表面箱体方正，支撑成型后，各折叠部位互成直角，顶面、底面两对角线之差不大于 8；纸箱四角不得有叠角，漏洞直径不超过 5。6.9.2 表面洁净，不得有污斑、划伤、压线。6.9.3 加工折痕和折翼时不得擦伤纸板表面，切断部不得有明显缺陷、明显的外观不良及其他使用上的缺点。6.9.4 蜂窝纸箱允许其边角存在弧度，但圆弧半径不大于 14。6.9.5 纸箱不允许有明显损坏和粘合剂污迹，不起泡、无折皱。每个面开胶面积之和不应大于 15 2。6.9.6 纸箱印刷应清晰，无重印、拖脏。图案、文字偏离水平线不得超过 5。文字应规范，计量单位应符合法定计量单位。6.10 摇盖耐折要求 纸箱摇盖经开、合 180 度往复 5 次以上，1、2 类箱面层和里层都不得有裂缝，3 类箱板外面层不得有裂缝，内面层裂缝长度总和不得大于 70。6.
