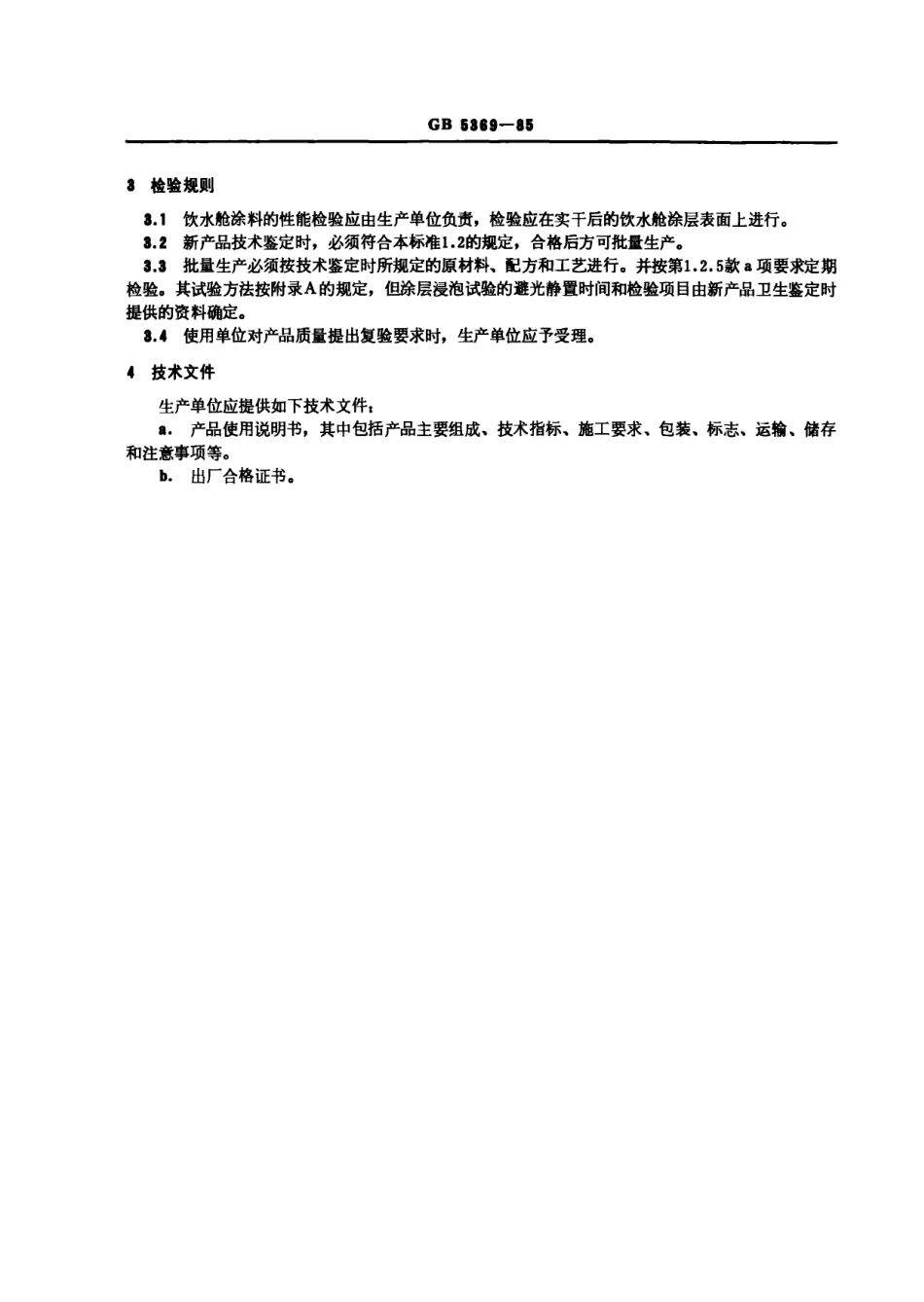

中华人民共和国国家标准UDC667.61:828.12.04船用饮水舱涂料通用技术条件GB’“一，ShipbnlIding一Coatingsfordrinkingwatertanks-Generalregnlremen扭．．．．．．．．．．．．．．．．本标准适用于涂敷在船舶饮水舱内表面的涂料系统。1技术要求1.1一般要求1.1.1饮水舱涂料系统的组成由生产单位确定。除另有规定外，本标准所规定的涂料性能、测试方法等均指饮水舱涂料配套系统。1.1.2饮水舱涂料应能在通常的自然（或人工）环境条件下干澡和固化。1.1二饮水舱各涂层的涂装间隔时间在符合产品技术要求时，应尽可能的缩短，最长不得超过24h,1.1.4含铅、铬等有毒材料的车间底漆不得与饮水舱涂料相配套，各涂层的厚度应符合产品技术要求。1.1.5饮水舱涂料应不用或少用挥发性有机溶剂。1.2涂层的性能要求1.2.1附着力：涂层与底材及涂层之间的附着力不得低于3MPa(-30kgf/cmz),1.2.2柔韧性：涂层在曲率半径为2.5mm的芯棒上弯曲后不得出现网纹、裂纹及剥落等现象。1.2.8耐盐雾性：涂层经过连续600h盐雾试验后，外观破坏程度应符合GB1740-79《漆膜耐湿热测定法》第三章一级要求。1.2.4耐水性：涂层经25土1℃蒸馏水浸泡30天后，不得出现起泡、生锈及剥落等现象。1.2.5卫生要求：涂料必须经卫生鉴定，见附录A（补充件），并取得卫生部认可的卫生部门颁发的许可证书。a.浸泡水的水质除应符合现行《生活饮用水卫生标准》的规定外，还应根据涂料成分检验水中特有溶出物。b．必要时，对浸泡水和涂层中溶出的有毒物质进行毒理学实验，以确保涂层对人体安全无害。2试验方法2.1附，力试验试验按GB5210-85《涂层附着力"I定it粘着拉开法）)),2.2柔韧性试验试验按GB1731-79《漆膜柔韧性测定法》。漆膜制备按产品技术要求。2.8耐盐雾性试验试验按GB1771-79《漆膜耐盐雾测定法》。漆膜制备按产品技术要求。2.4耐水性试验试验按GB1733-79《漆膜耐水性测定法》。漆膜制备按产品技术要求。2．与卫生要求涂料卫生要求的试验方法见附录A（补充件）。国家标准局1985一09一11发布1988一08一01实施GB6389一863检验规则3.1饮水舱涂料的性能检验应由生产单位负责，检验应在实干后的饮水舱涂层表面上进行。3.2新产品技术鉴定时，必须符合本标准1.2的规定，合格后方可批量生产。3.3批量生产必须按技术鉴定时所规定的原材料、配方和工艺进行。并按第1.2.5款a项要求定期检验。其试验方法按附录A的规定，但涂层浸泡试验的避光静置时间和检验项目由新产品卫生鉴定时提供的资料确定。3.4使用...
