GB-T 18690.3-2002 农业灌溉设备 过滤器 自动清洗网式过滤器.PDF

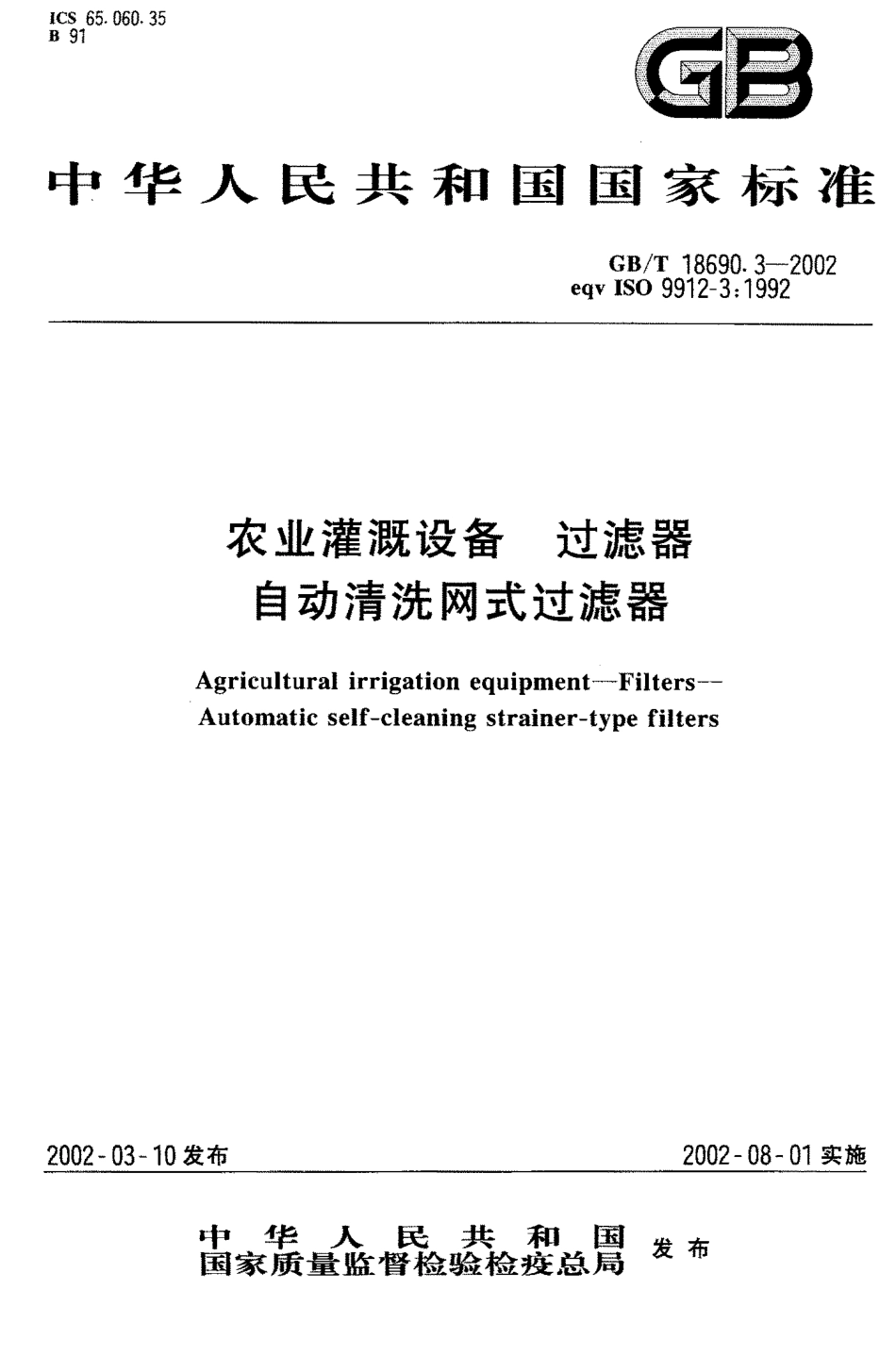

I C S 6 5.0 6 0.3 5B 9 1G 臀中 华 人 民 共 和 国 国 家 标 准 GB I T 1 8 6 9 0.3-2 0 0 2e q v I S O 9 9 1 2-3.1 9 9 2农业灌溉设备过滤器自动清洗网式过滤器A g r i c u l t u r a l i r r i g a t i o n e q u i p m e n t-F i l t e r s-A u t o m a t i c s e l f-c l e a n i n g s t r a i n e r-t y p e f i l t e r s2 0 0 2 一 0 3 一 1 0 发布2 0 0 2 一 0 s 一 0 1 实施中华人民共和匡国家 质 量 监 督 检 验 检 疫 总 肩G s/T 1 8 6 9 0.3-2 0 0 2前言 本标准等效采用国际标准 I S O 9 9 1 2-3:1 9 9 2 农业灌溉设备过滤器第 3 部分自动清洗网式过滤器。本标准与I S O 9 9 1 2-3:1 9 9 2 的主要技术差异是:引用的部分I S O标准转化为引用我国相应的国家标准，但这些国家标准并不完全与相应国际标准等同或等效。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会归口。本标准起草单位:中国农业机械化科学研究院节水灌溉工程装备中心、杨凌秦川节水灌溉设备工程有限公司、福建亚通塑胶有限公司。本标准主要起草人:兰才有、马学良、李丰、吴晓光、彭艳生。G s/T 1 8 6 9 0.3-2 0 0 2I S O前言 I S O(国际标准化组织)是由各国标准化团体(I S O成员团体)组成的世界性联合组织。国际标准的制定工作通常是由I S O的技术委员会进行的。每个成员团体对某个已建立的技术委员会的项目感兴趣都有权力参加该委员会。与I S O有关的政府和非政府的国际组织，也可以参与此项工作。I S O和国际电工委员会(I E C)在所有电工标准化领域密切合作。由技术委员会通过的国际标准草案分发给其成员团体进行投票。作为国际标准发布要求至少7 5%的成员团体投赞成票。国际标准I S O 9 9 1 2-3 是由 I S O/T C 2 3“农林拖拉机和机械技术委员会”中的S C 1 8 灌排设备和系统分技术委员会”负责制定的。I S O 9 9 1 2 在“农业灌溉设备 过滤器”的总 标题下，包括以 下部分:第 I 部分:分类 第2部分:网式过滤器 第 3 部分:自动清洗网式过滤器中 华 人 民 共 和 国 国 家 标 准农业灌溉设备过滤器自动清洗网式过滤器 G B/T 1 8 6 9 0.3-2 0 0 2e q v I S O 9 9 1 2-3:1 9 9 2A g r i c u l t u r a l i r r i g a t i o n e q u i p me n t-F i l t e r s-Au t o ma t i c s e l f-c l e a n i n g s t r a i n e r-t y p e f i l t e r s范围 本标准规定了农业灌溉系统中使用的自动清洗网式过滤器(以下简称过滤器)的一般结构要求和试验方法。本标准不涉及过滤器的过滤性能、效率和能力(过滤水的质量、完全堵塞前的运行时间等)。注 1:G B/T 1 8 6 9 0.2 农业灌溉设备过滤器网式过滤器 规定了网式过滤器的一般结构要求和试验方法。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 2 8 2 8-1 9 8 7 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T 1 8 6 9 0.2-2 0 0 2 农业灌溉设备过滤器网式过滤器(e q v I S O 9 9 1 2-2:1 9 9 2)3定义 本标准采用 G B/T 1 8 6 9 0.2 中的定义和下列定义。3.1 自 动清洗网 式过滤器 a u t o m a t i c s e l f-c l e a n in g s t r a i n e r-t y p e f i l t e r 具有自动冲洗功能的过滤器。自动冲洗功能由压差、过滤时间、过滤水量或其他物理量，或这些物理量的组合实现。3.2 过滤器自 动冲 洗循环时间 d u r a t i o n o f a u t o m a t ic f l u s h i n g c y c l e o f f i lt e r 每次 自动冲洗，冲洗阀将水和污物从过滤器中冲出所需的时间。3.3 冲洗控制机构 f l u s h i n g c o n t r o l m e c h a n i s m 根据压差、过滤时间、过滤水量等一个或几个物理量的组合控制过滤器冲洗动作的机构。3.4 冲洗压差 f l u s h i n g p r e s s u r e d i f f e r e n t i a l 过滤元件上游和下游两点之间所达到的能启动冲洗循环的压力差。3.5 冲洗阀 f l u s h i n g v a l v e 从过滤器中排出冲洗水的阀门。3.6 最小z作压力 m i n i m u m w o r k i n g p r e s s u r e 制造厂声明的、不需要附加高压水源即能保证过滤器、阀等装置发挥正常功能的最小工作压力。3.7 预过滤元件 p r e l i m i n a r y f i l t e r e l e m e n t 具有比过滤元件孔眼大的孔眼尺寸，用于保护清洗机构的元件。3.8 保护机构p r o t e c t i v e m e c h a n i s m中华人民共和国国家质f监督检验检疫总局2 0 0 2-0 3-1 0批准2 0 0 2-0 8-0 1实施 1G B/T 1 8 6 9 0.3-2 0 0 2 防止因冲洗控制机构失灵或制造厂限定的其他原因引起的过滤器重复冲洗的机构。3.9 冲 洗水量 v o l u m e o f f l u s h i n g w a t e r 一次冲洗循环从过滤器中排出的水量。标记 每个过滤器都应具有GB/T 1 8 6 9 0.2-2 0 0 2中第 4 章规定的标记。另外，还应具有设置自动冲洗循环的刻度标记，以便于调整 自动清洗循环。一般要 求 自动清洗网式过滤器除应符合 G B/T 1 8 6 9 0.2的所有规定外，还应符合本标准规定的技术要求和试验方法。技术性能典型的自动清洗网式过滤器如图1 所示。1 一进口;2 一出口;3 一过滤器壳体;4 一过滤器壳盖 5 一过滤元件浦一冲洗阀3 7 一冲洗控制机构 图 1 典型的自动清洗网式过滤器 自动清洗网式过滤器的结构应符合下列要求:a)冲洗控制机构应和过滤器组合成一体，制造厂应将其与过滤器一起提供;b)冲 洗控制机构应允许随时进行手动冲洗，与自 动冲 洗的 适用条件无关;c)过滤器在结构上应保证自动冲洗控制机构失灵时能进行手动操作;d)过滤器在结构上应允许拆开维修;如果过滤器能手动冲洗，也应允许拆开清洗;e)清洗运行和冲洗阀的开启应协调一致，即只有清洗过滤器时水才能从冲洗阀流出，或者说只有冲洗阀打开时才能进行清洗;另外，建议自动清洗网式过滤器的结构还应具有下列特点:f)过滤器可配备能调整冲洗控制机构预设值的装置，用以启动冲洗控制机构，并控制过滤器 自动冲洗时间;g)过滤器可配备防止重复冲洗的保护机构(见 3.8);h)除了进口 压力信号可来自 预过滤水以外，过滤器的其他所有水力驱动件均应采用自 身过滤过的水。G B/T 1 8 6 9 0.3-2 0 0 2抽样和验收 规则 型式检验和验收检验应按 7.1 和7.2以及表 1 和表 2中的规定进行。7.1 型式检验 如果过滤器为正常批量生产的系列产品，样本应由检测部门从批量不少于 2 0 个的过滤器中随机抽取。各检验项目所需的样本大小应符合表 1 和表 2 的规定。如果过滤器不是常规生产的系列产品，并且产量少于 2 0个，则抽样方法可不按上述规定。如果样本中的不合格数等于或小于表 1 和表 2 规定的合格判定数，则判定该批合格;如果样本中的不合格数大于合格判定数，则判定该批不合格。表 1 样本大小和合格判定数条款 号”检验项目样 本 大 小合格判定数7.2 过滤器耐压性能31 7.3过滤器高温耐压性能31 7.4过滤元件抗弯折或抗扯裂性能207.5过滤元件密封性能307.6清 洁 压 降101)本表所列条款号为GB/T 1 8 6 9 0.2的条款号;2)金属壳体过滤器见G B/T 1 8 6 9 0.2-2 0 0 2中的7.2.1和7.2.2;塑料壳体过滤器见G B/T 1 8 6 9 0.2-2 0 0 2中的 7.2.1 和 7.2.3;3)仅允许连接部位泄漏;若过滤器壳体泄漏或过滤元件损坏.应判定该批不合格。7.2 验收检验 对生产批或装运批进行验收时，抽样应按G B/T 2 8 2 8 的 规定进行，采用合格质量水平(A Q L)2.5和特殊检验水平 S-4 e 对 G B/T 1 8 6 9 0.2-2 0 0 2 中 7.2 规定的检验项目，样本应按 G B/T 2 8 2 8的规定随机抽取。如果样本中的不合格数不大于G B/T 2 8 2 8规定的合格判定数，则判定该生产批或装运批符合本标准规定。对其他检验项目，样本应按表 1 和表 2 的规定随机抽取。如果样本中的不合格数不大于表1 和表2规定的合格判定数，则判定该生产批或装运批符合本标准的规定。表 2 样本大小和合格判定数条 款 号 ，8.1.1检验项目冲 洗 水 量 和 冲 洗 时 间样本大小 38.1.2 8.28.2.18.2.28.2.38.2.4 8.3 9.29.2.2冲洗水量和冲洗时间冲洗控制机构由压差传感器启动的机构由运行时间启动的机构由过滤水量启动的机构由其他物理量启动的机构保护机构试验模拟使用试验完成后的性能试验目测合格判定数O C 8.1.l a)1 C 8.1.l b)0”本表中的所有条款号系本标准中的条款号。Gs/T 1 8 6 9 0.3-2 0 0 28 新过滤器性能试验 冲洗循环和/或冲洗时间的概念可能不适用于本标准范围中规定的所有过滤器，例如，用一部分水从过滤器中连续冲出堵塞物的自动过滤器。第 8-1 0 章规定的试验和技术要求不适用于结构或运行方式与相应条款所述试验过程中的概念不相符的过滤器。8.1 冲洗水量和冲洗时间8 1 1 根据制造厂说明书，模拟田间安装方式，将过滤器与试验装置相连。试验装置至少应能提供制造厂声明的公称压力下最大冲洗水量两倍的水量。将集水容器对准过滤器的冲洗口，以收集冲洗水。将过滤器进口压力设置为最小工作压力，手动操作冲洗循环。测量冲洗阀从打开到关闭所用的时间。重复上述试验两次，一次在损坏前临界压降下进行，另一次在公称压力下进行。试验结果应满足下列要求:a)每次试验测得的冲洗水量应不大于制造厂声明的冲洗水量的 1.0 7 倍;b)测得的冲洗时间相对于制造厂声明的冲洗时间的偏差应不大于士1 5%.8.1.2 按8.1.1 规定，将过滤器与试验装置相连。试验装置在最大安全压降下至少应能提供推荐流量范围内的最大流量。将集水容器对准过滤器冲洗口，以收集冲洗水。在最大安全压降下，使过滤器在推荐流量范围的中值流量下运行。手动启动冲洗机构两次。测量每次启动从冲洗阀打开到关闭所用的冲洗 时 间 和冲 洗 水 I t.试验结果应满足下列要求:a)冲洗机构应运行良好;b)每次试验测得的冲洗水量应不大于制造厂声明的冲洗水量的1.0 7 倍;c)测得的冲洗时间相对于制造厂声明的冲洗时间的偏差应不大于士1 5%08.2 冲洗控制机构8.2.1 由压差传感器启动的机构 将差动阀的“低”压端接口拆开，与外部压力水源
