DB3205T 175-2009 大棚蔬菜移栽机 操作规范.pdf

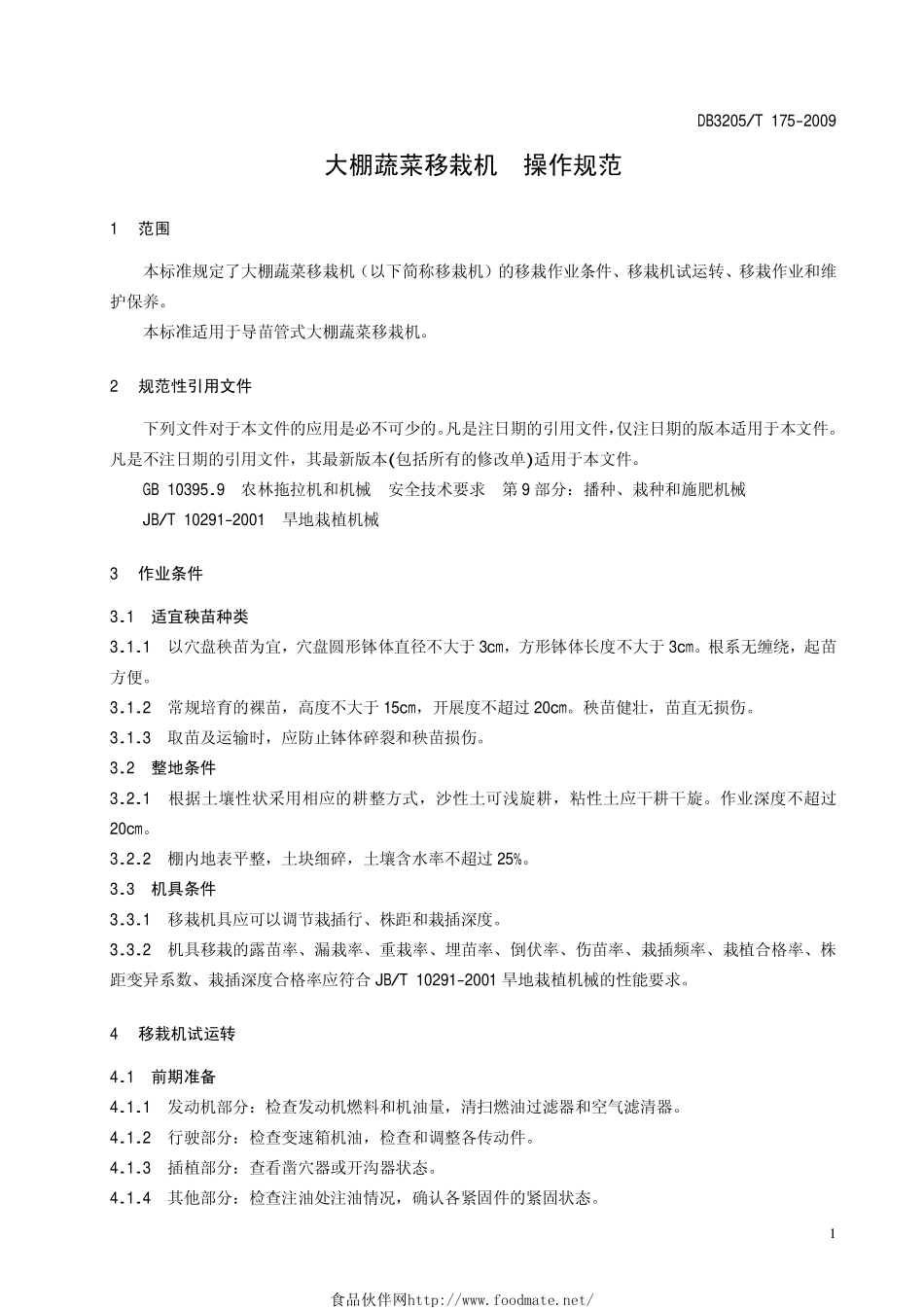

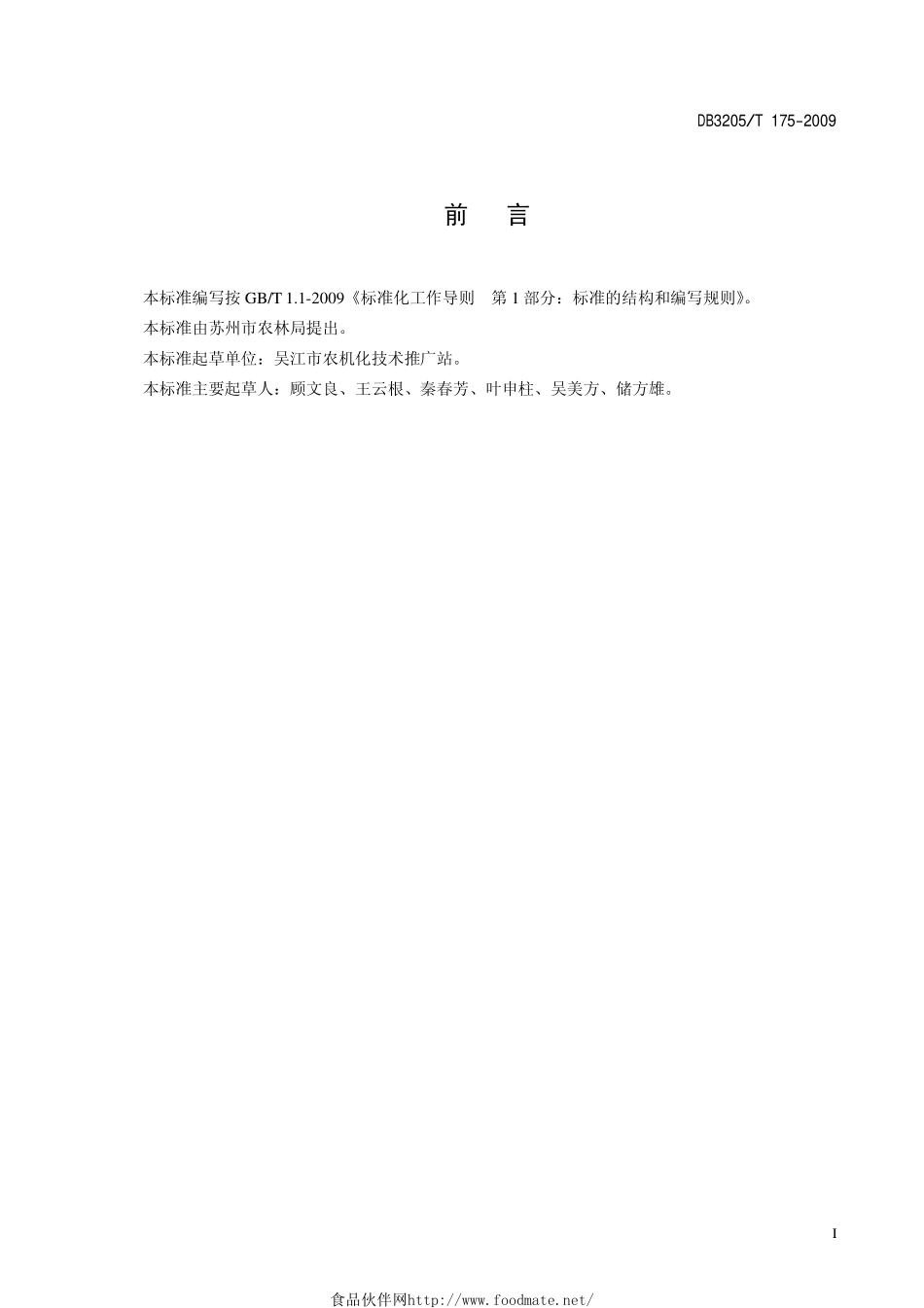

B 05 苏农 业标苏农 业标州 市地 方准州 市地 方准 DB3205 DB3205/T 175-2009大棚蔬菜移栽机 操作规范 20100201 发布 20100201 实施 江苏省苏州质量技术监督局江苏省苏州质量技术监督局 发布发布 食品伙伴网http:/ 175-2009 I 前 言 本标准编写按 GB/T 1.1-2009标准化工作导则 第 1 部分：标准的结构和编写规则。本标准由苏州市农林局提出。本标准起草单位：吴江市农机化技术推广站。本标准主要起草人：顾文良、王云根、秦春芳、叶申柱、吴美方、储方雄。食品伙伴网http:/ 175-2009 1 大棚蔬菜移栽机 操作规范 1 范围 本标准规定了大棚蔬菜移栽机（以下简称移栽机）的移栽作业条件、移栽机试运转、移栽作业和维护保养。本标准适用于导苗管式大棚蔬菜移栽机。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB 10395.9 农林拖拉机和机械 安全技术要求 第 9 部分：播种、栽种和施肥机械 JB/T 10291-2001 旱地栽植机械 3 作业条件 3.1 适宜秧苗种类 3.1.1 以穴盘秧苗为宜，穴盘圆形钵体直径不大于 3cm，方形钵体长度不大于 3cm。根系无缠绕，起苗方便。3.1.2 常规培育的裸苗，高度不大于 15cm，开展度不超过 20cm。秧苗健壮，苗直无损伤。3.1.3 取苗及运输时，应防止钵体碎裂和秧苗损伤。3.2 整地条件 3.2.1 根据土壤性状采用相应的耕整方式，沙性土可浅旋耕，粘性土应干耕干旋。作业深度不超过20cm。3.2.2 棚内地表平整，土块细碎，土壤含水率不超过 25%。3.3 机具条件 3.3.1 移栽机具应可以调节栽插行、株距和栽插深度。3.3.2 机具移栽的露苗率、漏栽率、重栽率、埋苗率、倒伏率、伤苗率、栽插频率、栽植合格率、株距变异系数、栽插深度合格率应符合 JB/T 10291-2001 旱地栽植机械的性能要求。4 移栽机试运转 4.1 前期准备 4.1.1 发动机部分：检查发动机燃料和机油量，清扫燃油过滤器和空气滤清器。4.1.2 行驶部分：检查变速箱机油，检查和调整各传动件。4.1.3 插植部分：查看凿穴器或开沟器状态。4.1.4 其他部分：检查注油处注油情况，确认各紧固件的紧固状态。食品伙伴网http:/ 175-2009 2 4.2 空车试运转 4.2.1 将移栽机变速杆放置在“空挡”位置。4.2.2 启动发动机。在室内启动运转发动机进行检查保养时，应注意开启门窗换气。4.2.3 检查和调整主离合器和转向离合器的灵敏度。5 移栽作业 5.1 安全操作按 GB 10395.9 进行。作业中，禁止与作业无关人员靠近机器，在运转或作业中，尤其在起步时，应注意机器周边情况，确保安全。5.2 移栽机运送 5.2.1 短距离运送，直接驾驶。下坡行驶时，禁止脱开主离合器手柄滑行。5.2.2 长距离运输，选用适宜的工具运输，移栽机应固定结实。5.3 规划移栽路线，保持移栽路线的直线性。5.4 正确使用划印器，保证行间距、移栽深度和密度。5.5 棚内拐弯时，应停止栽植部工作。5.6 倒车时注意切断插植部。5.7 人工摆放秧苗，应及时准确，防止缺株。非人工摆苗原因引起的连续漏栽情况，请关停发动机，检查机具传动部位故障原因，及时排除。5.8 随时检查移栽苗立苗、伤苗情况，及时调整机具。6 维护保养 6.1 日常保养 6.1.1 作业结束后，要及时清扫空气滤清器。6.1.2 加注或补充燃油和润滑油。6.1.3 根据说明书要求按时更换机油和滤芯。6.2 入库保养 6.2.1 清洗机体，避免水进入空气滤清器内。6.2.2 各注油部位充分注油。6.2.3 汽油机完全放出燃油箱及汽化器内的汽油。6.2.4 存放于灰尘少、干燥、避光、无腐蚀性物质的场所。6.2.5 确认零配件和工具后，与移栽机一起入库。食品伙伴网http:/ 175-2009 3 大棚蔬菜移栽机 操作规范编制说明 一、任务来源和编制过程 本地方标准的制定工作任务来源于 2009 年度苏州市农业地方标准制订项目，由苏州市农林局提出，定于 2009 年 11 月底完成。吴江市农机化技术推广站负责起草，吴江市松陵镇农创村负责实施。按照项目申报书要求组织人员开展调研、试验和验证，并编写标准征求意见稿。标准的制定得到农业部南京农业机械化研究所、井关农机（常州）有限公司、南通富来威农业装备有限公司和溧阳正昌干燥设备有限公司的技术支持。吴江市农机化技术推广站顾文良高级工程师负责本标准总体技术结构的确定，王云根等其他人员参与标准方案的确定、编制说明和标准的编写、征求意见等工作。在标准编制过程中，起草工作组首先收集了国内有关作物移栽机方面的资料，如 JB/T 10291-2001 旱地栽植机械、富来威农业装备有限公司的 2ZQ 油菜移栽机使用说明书、溧阳正昌干燥设备有限公司的2ZQ-2 移栽机使用说明书、DB32/T 778-2005 步行式水稻插秧机 操作规程等技术资料。起草小组在井关 PVH1 型蔬菜移栽机试验示范的基础上，就移栽机分类和使用方面的问题咨询了移栽机生产厂家的技术人员。在确定编写内容后，标准起草工作小组将 DB32/T 778-2005 步行式水稻插秧机操作规程中的相关结构作为编写本标准的参考结构，将生产厂家的相关技术说明书作为操作技术依据。经认真分析、讨论和研究，起草了标准征求意见稿，在验证后对不符合实际操作和农艺要求的予以修正，形成标准送审稿。二、目的和意义 我国是蔬菜生产大国，蔬菜生产是劳动密集型产业，劳动力成本占蔬菜生产成本的 50以上。目前，约有 60的蔬菜采用育苗移栽方式种植，移栽作业仍以人工为主。人工移栽的劳动强度大，作业效率低，难以实现大面积种植，从而导致生产规模小，生产效益低下，制约了蔬菜生产的发展，所以实现移栽作业机械化已成为蔬菜种植迫切需要解决的问题。蔬菜移栽机作业对提高劳动生产率、提高秧苗栽植质量和减轻农民劳动强度具有十分重要的意义。目前，大棚蔬菜移栽机产品正逐步走向市场，如何培训机手的操作规范性、提高机具的作业效率、保证机具的作业质量是今后蔬菜机械化移栽技术推广的重点工作之一，需要从标准的角度来予以规范。三、主要工作过程 继标准编制项目任务下达后，标准项目负责人迅速组建了标准起草工作组。标准起草工作组组建后，首先收集了国内有关资料，了解国内外作物移栽机发展动态，明确了工作重点和进程安排。2009 年 7 月，标准起草工作组召开了第一次工作会议。会议上进一步明确了苏州地方标准起草工作要求，就标准的基本框架及内容进行了充分讨论，并对工作组成员分工、工作进度及时限要求作了具体安排。2009 年 8 月，标准起草组根据前期工作情况制定标准初稿。2009 年 9-10 月，标准制定组对标准初稿进行田间验证考核。2009 年 11 月，专家指导，根据专家意见进行了研究、分析和采纳，形成该标准的送审稿。四、需要说明的其他问题 食品伙伴网http:/ 175-2009 4 本标准规定了大棚蔬菜移栽机的移栽作业条件、移栽机试运转、移栽作业、维护保养、安全事项等技术规程。标准侧重规范了自带动力单行小型移栽机的操作要领，对蔬菜秧苗规格、整地条件、行株距等进行了规范。本标准未涉及挂接式大型蔬菜移栽机的操作规范。五、标准属性的建议 待标准通过审查将建议作为苏州地方标准发布实施。食品伙伴网http:/
