DB11T 557-2008 设施农业节水灌溉工程技术规程.pdf

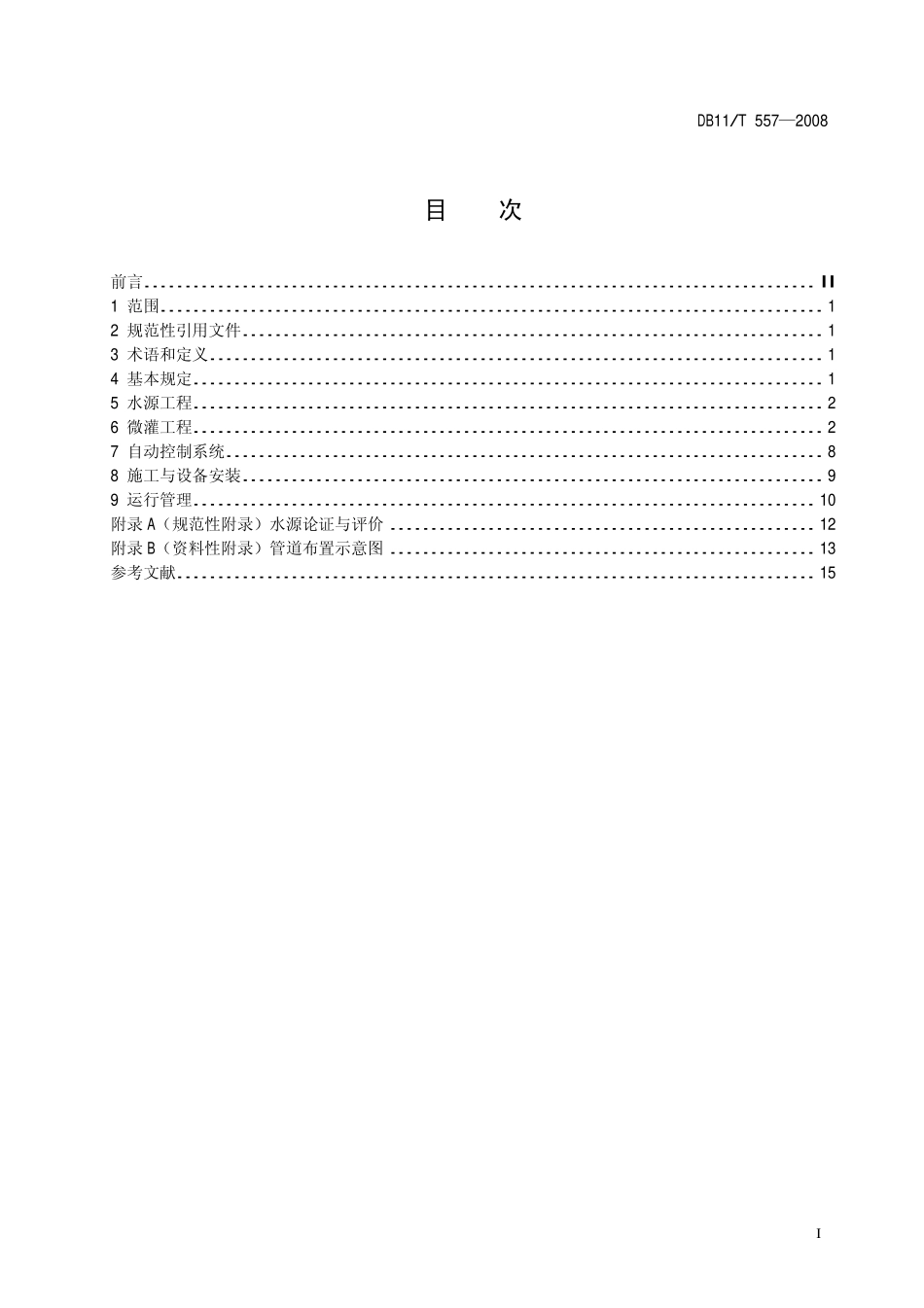

1.1.1.1 ICS 93.160 P 57 备案号：XXXXX2008 北京市地方标准 DB11/T 5572008 设施农业节水灌溉工程技术规程 Technical code of practice for water-saving irrigation project of facility agriculture 2008-07-24 发布 2008-11-01 实施北京市质量技术监督局北京市质量技术监督局 发布 DBDB11/T 5572008 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本规定.1 5 水源工程.2 6 微灌工程.2 7 自动控制系统.8 8 施工与设备安装.9 9 运行管理.10 附录 A（规范性附录）水源论证与评价.12 附录 B（资料性附录）管道布置示意图.13 参考文献.15 DB11/T 5572008 II 前 言 为提高设施农业节水灌溉工程的建设质量和管理水平，制定本标准。本标准的附录A为规范性附录，附录B为资料性附录。本标准由北京市水务局提出并归口。本标准负责起草单位：北京市水利水电技术中心。本标准参加起草单位：北京万澎科技有限公司。本标准主要起草人：何浩、金兆森、赵福生、胡孟、窦以松、毕小刚、孙凤华、杨进怀、张锦明、陈平、刘正祥、李彬、廖平安、孙青松、刘春明、陈俏梅、龚时宏、刘群昌、郭强、刘栋、胡明罡、高福栋、田金霞、魏恒文、周良臣、李晓亮、白忠、唐丽、李宏训、陆琪。DB11/T 5572008 1 设施农业节水灌溉工程技术规程 1 范围 本标准规定了设施农业节水灌溉工程的设计、施工安装与运行管理技术要求。本标准适用于设施农业中的新建、扩建和改建节水灌溉工程。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 5084 农田灌溉水质标准 GB 50231 机械设备安装工程施工及验收通用规范 GB/T 50265 泵站设计规范 GB 50268 给水排水管道工程施工及验收规范 GB 50288 灌溉与排水工程设计规范 GB/T 50363 节水灌溉工程技术规范 SL 56 农村水利技术术语 SL 103 微灌工程技术规范 SL 234 泵站施工规范 SL 236 喷灌与微灌工程技术管理规程 SL 255 泵站技术管理规程 SL 256 机井技术规范 SL 267 雨水集蓄利用工程技术规范 SL 269 水利水电工程沉沙池设计规范 DB11/T 289 农村机井水表安装维护规程 3 术语和定义 SL 56所确立的以及下列术语和定义适用于本标准。3.1 设施农业 facility agriculture 利用人造设施改变气候条件、改良作物特色，使作物在一般情况下不能生产的地域或季节，能够正常生产的农业。3.2 大棚 large shed 以竹、木、钢材等材料作骨架（一般为拱形），以塑料薄膜、玻璃等为透光覆盖材料，内部无环境调控设备、宽6m15m、高2m3m、长30m60m的单跨结构设施。3.3 温室 greenhouse 用透光材料覆盖，以最大限度透入自然光，有供暖、通风、灌溉、施肥等比较完善的设备，作物可以全年生产的农业设施。3.4 日光温室 solar greenhouse 以塑料薄膜、玻璃等为透光覆盖材料，以太阳为热源，靠最大限度采光使温室内温度升高，靠防寒沟、覆盖物保温、保湿，以满足作物生长需要的保护设施。4 基本规定 4.1 设施农业节水灌溉项目应符合当地区域发展规划、水资源规划和相关专业规划的要求。DB11/T 5572008 2 4.2 设施农业节水灌溉项目各阶段的文件组成和编制深度应符合有关规定。4.3 设施农业节水灌溉工程设计和施工，应按照北京市的有关规定实行招投标。4.4 设施农业节水灌溉工程设计，应符合农田水利总体规划要求，与所在农业区排水、道路、林带、供电等系统的布置相协调。4.5 设施农业节水灌溉工程规划设计时，应收集下列基本资料：a)工程所在地区的水文、气象、土壤、地形、地貌、灌溉试验等资料；b)工程所在区域的水资源状况、水利工程现状；c)灌溉工程控制区的设施农业布置与种植作物布局情况；d)工程所在区的1/1000或1/2000地形图；e）工程所在区灌溉运行管理情况。4.6 设施农业节水灌溉类型，宜按下列规定选择：4.6.1 果菜类、根菜类和茎菜类等作物宜选用滴灌。4.6.2 叶菜类、花菜类和花卉等宜选用滴灌或微喷灌。4.6.3 果树类、藤类作物宜选用滴灌或小管出流灌溉。4.7 设施农业节水灌溉的灌溉水质除应满足 GB 5084 的规定外，还应满足 pH 值为 5.58.0、总含盐量小于 2000mg/L、含铁量小于 0.4mg/L、总硫化物含量小于 0.2mg/L 的要求。微灌水质不符合要求时应进行过滤、净化处理。5 水源工程 5.1 一般规定 5.1.1 用水量超过 30m3/d 的工程应进行水源论证，水源条件论证与评价见附录 A。5.1.2 灌溉设计保证率应根据自然条件和经济条件确定，不宜低于 95%。5.2 机井 5.2.1 水源井应符合 SL 256 的规定。5.2.2 新建机井应安装水表等计量设备，宜采用变频控制。5.2.3 机井应设井房，并符合下列规定：a)地上井房面积不小于9m2，室内净高不低于2.5m，屋面做防渗漏处理，室内为混凝土地面，厚度不小于l0cm；b)地下井房面积不小于 6m2，净高不低于 2m，应满足通风与防潮要求。5.3 渠道 5.3.1 渠道应符合 GB 50288 和 GB 50363 的规定。5.3.2 渠道的输配水过程应满足设施农业节水灌溉工程用水过程的要求。5.4 雨水集蓄利用工程 5.4.1 雨水集蓄利用工程应符合 SL 267 的规定。5.4.2 连栋温室的雨水集蓄可设置集流箱，集流箱上口应至少低于棚沿 0.1m，箱底部距地面高度不低于 0.3m。5.4.3 多个大棚的雨水集蓄可由互相联通的地面集流沟组成的地面集流系统完成，并应符合 SL 267的规定。5.4.4 地面集流系统集水入蓄水池前应经沉沙池沉淀、净化。沉沙池容积应符合 SL 269 的规定。6 微灌工程 6.1 主要技术参数 6.1.1 灌溉水利用系数，滴灌不宜低于 0.9；微喷灌与小管出流灌溉不宜低于 0.85。6.1.2 毛管入口处的压力应满足灌水器的工作压力；同一毛管上任意两个灌水器压力允许偏差率不宜大于 20%。6.1.3 土壤湿润比与计划湿润层深度，可根据作物种类、种植方式等确定，也可按表 1 选取。DB11/T 5572008 3 表1 土壤湿润比与计划湿润层深度 土壤湿润比%作 物 滴 灌 微喷灌 小管出流 计划湿润层深度 cm 西红柿 5080 3050 黄 瓜 5080 3050 青 椒 6090 2030 生 菜 8090 80100 1020 其他蔬菜 6090 70100 1060 葡 萄 3050 4070 4050 6080 瓜 类 3050 4070 4050 3060 果 树 2040 4060 3050 80100 6.1.4 设计系统日工作小时数，应根据水源条件与农业技术条件确定，不宜超过 22h。6.2 工程设计 6.2.1 工程总体布置 6.2.1.1 根据灌溉面积大小、区域形状、水源位置、管理方便程度及经济性等进行工程总体布置。被河流、公路或其它建筑物分隔，管道跨越或穿越不经济时，宜设置独立的灌溉系统。6.2.1.2 泵站宜布置在靠近灌溉区中心位置的水源处。6.2.1.3 管线宜短而直；减少与河流、沟渠、公路等障碍物的交叉跨越。6.2.2 作物需水量 应根据当地作物灌溉试验资料确定；无灌溉试验资料时，可参考邻近地区资料，或根据当地气象资料采用彭曼法、水面蒸发强度法计算确定，也可参照表 2 规定的作物耗水强度取用。表2 作物设计耗水强度 单位：mm/d 设计耗水强度 设计耗水强度 作 物 滴灌 小管出流 微喷灌 作 物 滴灌 小管出流 微喷灌 西红柿 34 其他蔬菜 23 34 黄 瓜 45 葡 萄 34 45 青 椒 34 瓜 类 36 46 47 生 菜 23 34 果 树 35 45 46 6.2.3 管道系统布置原则 6.2.3.1 应根据地块形状、面积大小、温室与大棚布置情况确定灌溉系统，采用树枝状、环状或枝环结合状管网布置。6.2.3.2 管道分级由毛管开始依次向上分为支管、分干管和干管。6.2.3.3 上下级管道宜垂直布置，减少折点。6.2.4 灌溉制度 6.2.4.1 作物设计毛灌水定额，可按式（1）计算确定；缺乏试验资料时，可参照表 3 取用：/)(1.021=hpms毛 （1）式中：m毛设计毛灌水定额，单位为毫米（mm）；s计划湿润层土壤干容重，单位为克每立方厘米（g/cm3）；p土壤湿润比，%；可按表 1 取用；h土壤计划湿润层深度，单位为厘米（cm）；可按表 1 取用；21,作物生长适宜土壤含水率上下限（占干土重量的百分比）；灌溉水利用系数。DB11/T 5572008 4 表3 设施农业作物设计灌水定额 单位：mm 滴 灌 微喷灌 作 物 砂性土 壤粘土 砂性土 壤粘土 西红柿 1419 1824 黄 瓜 1622 2127 青 椒 1622 2127 生 菜 1825 2430 2632 2834 茄 子 1622 2228 芹 菜 2632 2834 6.2.4.2 设计灌水周期，按式（2）计算确定：=aEmT毛 （2）式中：T设计灌水周期，单位为天（d）；m毛设计毛灌水定额，单位为毫米（mm）；Ea作物最大耗水强度，单位为毫米每天（mm/d）；灌溉水利用系数。6.2.4.3 一次灌水延续时间，按式（3）计算确定：qSSmtie1000=毛 （3）式中：t 一次灌水延续时间，单位为小时（h）；m毛设计毛灌水定额，单位为毫米（mm）；Se灌水器间距，单位为米（m）；Si毛管间距，单位为米（m）；q设计的灌水器流量，单位为升每小时（L/h）。6.2.5 轮灌制度 6.2.5.1 应编制能满足水力计算和运行管理的要求的轮灌制度表。6.2.5.2 灌溉系统允许的最大轮灌组数，按式（4）计算：tTcN （4）式中：N允许最大轮灌组数量，单位为个；c日工作小时数，单位为小时（h）；T设计灌水周期，单位为天（d）；t 一次灌水延续时间，单位为小时（h）。6.2.5.3 设计系统轮灌组数N（NN），宜根据管网系统布置情况，并考虑支管上的压力平衡和用水管理方便等因素综合确定。6.2.5.4 相同规格的温室或大棚，系统一次灌水允许同时工作的温室或大棚数，按式（5）计算确定:NnK=（5）式中：K系统一次灌水允许同时工作的温室或大棚数，单位为个；n系统温室或大棚的总数量，单位为个；N设计系统轮灌组数，单位为个。6.2.6 管道水力计算 6.2.6.1 设计流量 DB11/T 5572008 5 6.2.6.1.1 单条毛管设计流量，按式（6）计算：qSLQe=毛 （6）式中：毛Q单条毛管设计流量，单位为升每小时（L/h）；L 单条毛管长度，单位为米（m）；eS单条毛管上灌水器间距，单位为米（m）；q 设计的灌水器流量，单位为升每小时（L/h）。6.2.6.1.2 单条支管设计流量，应根据支管的布置方式确定。支管上单侧布置毛管，单条支管的设计流量（参见附录 B 的图 B.1 与图 B.2），按式（7）计算：毛QrQdd=（7）支管上双侧对称布置毛管，单条支管的设计流量（参见附录 B 的图 B.3图 B.6），按式（8）计算：毛QrQss=（8）式（7）和式（8）中：dQ支管上单侧布置毛管时，单条支管的设计流量，单位为升每小时（L/h）；dr单条支管上单侧布置的毛管总数量，单位为条；sQ支管上双侧对称布置毛管时，单条支管的设
