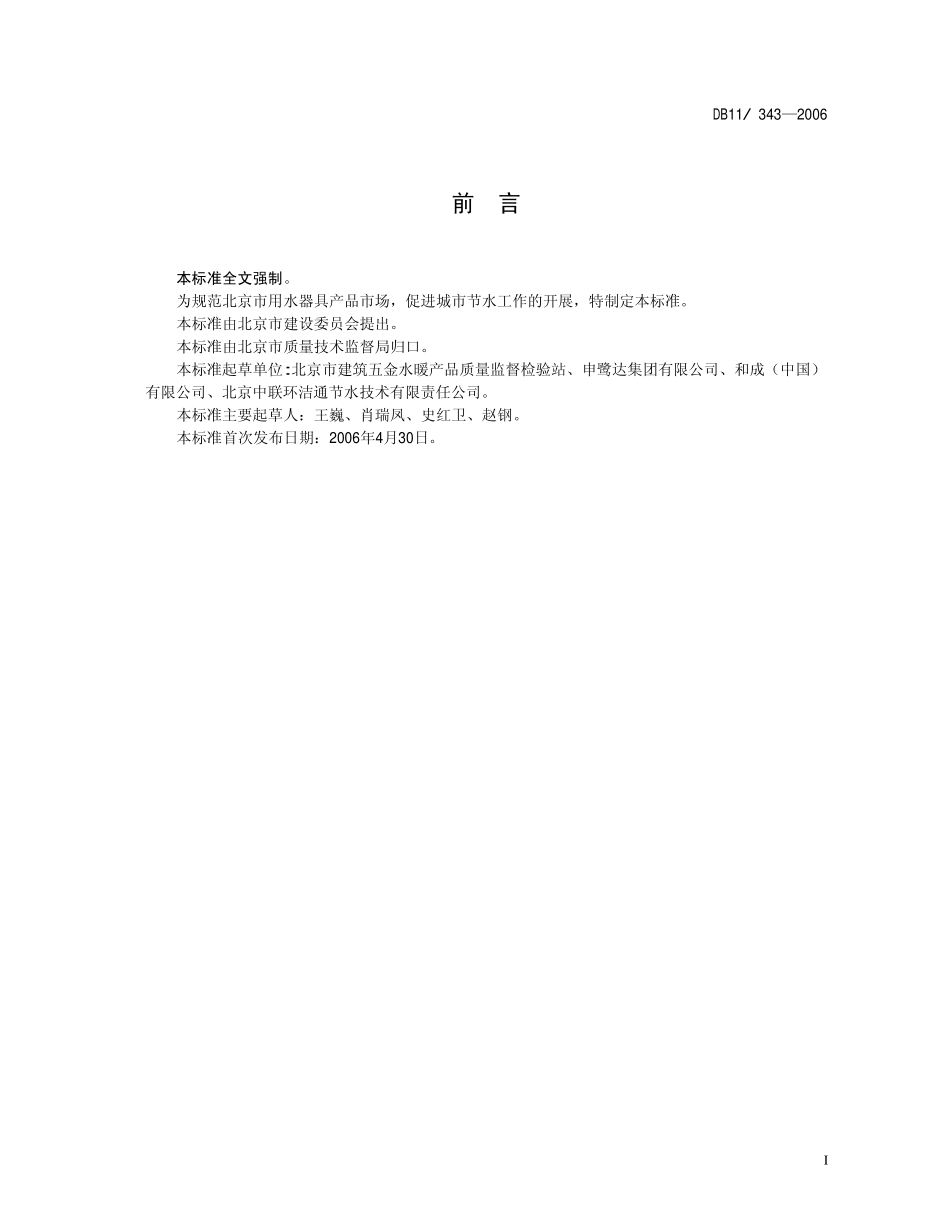

ICS 93.160 P 57 备案号：18823-2006 北京市地方标准 DB DB11/3432006 用水器具节水技术条件 Technical specification for water saving apparatus 2006-04-30 发布 2006-06-01 实施 北京市质量技术监督局北京市质量技术监督局 发布发布 DB11/3432006 I 前 言 本标准全文强制。为规范北京市用水器具产品市场，促进城市节水工作的开展，特制定本标准。本标准由北京市建设委员会提出。本标准由北京市质量技术监督局归口。本标准起草单位:北京市建筑五金水暖产品质量监督检验站、申鹭达集团有限公司、和成（中国）有限公司、北京中联环洁通节水技术有限责任公司。本标准主要起草人：王巍、肖瑞凤、史红卫、赵钢。本标准首次发布日期：2006年4月30日。DB11/3432006 1 用水器具节水技术条件 1 范围 本标准规定了用水器具，包括：水嘴、便器冲洗阀、便器、水箱配件、卫生设备用软管、内螺纹连接阀门、直角阀、淋浴器、淋浴用花洒在应用时应达到的满足节水要求的技术指标。本标准适用于用水器具的节水技术条件。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 69522005 卫生陶瓷 GB/T 84641998 水暖用内螺纹连接阀门 GB/T 139271992 通用阀门 压力试验 GB 181452003 陶瓷片密封水嘴 CJ 1642002 节水型生活用水器具 CJ/T 1942004 非接触式给水器具 JC/T 9312003 机械式便器冲洗阀 JC 8862001 卫生设备用软管 JC 9872005 便器水箱配件 QB 13342004 水嘴通用技术条件 3 术语和定义 下列术语和定义适用于本标准。3.1 水嘴 faucet 又称水龙头，是安装在供水管路末端，具有开启、关断水源和控制出水口流量功能的装置。按照用途可分为普通水嘴、面盆水嘴、浴盆水嘴、厨房洗涤水嘴、净身器水嘴、洗衣机水嘴等。3.2 阀门 valve 公称通径在50mm及以下，建筑物内使用的内螺纹连接阀门，包括闸阀、截止阀、球阀、止回阀与直角阀。3.3 卫生设备用软管 hose for sanitary fittings 在卫生设备系统中，由橡胶管、不锈钢编制网、铜波纹管或聚氯乙烯加丝、铜芯、连接套、胶垫和连接螺母组成的柔性管。3.4 便器冲洗阀 flush valve for closet 与便器配套使用，控制器具的冲洗。包括大便器冲洗阀和小便器冲洗阀。DB11/3432006 2 3.5 便器水箱配件 fitting for water closet flush tank 安装在坐便器和蹲便器水箱中，起控制冲洗作用的装置。3.6 非接触式给水器具 non-contact water supply device 采用红外线、热释电、微波、超声波等原理实现的，不需要接触水阀实现水阀的自动启、闭。4 一般规定 4.1 用水器具材料技术要求除应符合本标准外，尚应符合国家现行有关标准和本市相关标准的规定。4.2 水嘴及内螺纹连接阀门的阀体不允许使用铸铁、锌合金制造。5 技术要求 5.1 强度性能 用水器具强度性能应满足表1的规定。表 1 用水器具强度性能 试验条件 产品 试验压力；MPa 试验稳压时间；s 技术要求 进水部位 2.50.05 605 无变形、无渗漏。水嘴 直角阀 淋浴器阀门 出水部位 0.40.02 605 无渗漏 阀门（不含直角阀）1.5公称压力 15 符合 GB/T13927-1992中 6.1要求。卫生设备用软管（连接软管）3.5 60 无损坏 便器冲洗阀 1.75 60 无变形、损坏、渗漏。便器水箱配件 1.6 300 无渗漏、变形、冒汗和任何其他损害现象。非接触式给水器具 延时自闭式水嘴 0.9 30 无变形、无渗漏。5.2 密封性能 用水器具密封性能应满足表2的规定。表 2 用水器具密封性能 试验条件 产品 试验压力；MPa 试验稳压时间；s 技术要求 阀芯密封 1.60.05 0.050.01 605 无渗漏 上密封 水嘴 直角阀 淋浴器阀门 混合水嘴冷热隔墙 0.40.02 605 无渗漏 密封 15 符合 GB/T13927-1992中6.3 要求。阀门（不含直角阀）上密封 1.1公称压力 10 无渗漏 卫生设备用软管（连接软管）1.4 60 无渗漏 DB11/3432006 3 便器冲洗阀 0.05、0.75 60 无渗漏 静压力 0.03、0.3、1.0 便器水箱配件 动压力 0.03、0.3、0.6 300 水箱中的水位上升高度应不大于 8mm 非接触式给水器具 延时自闭式水嘴 0.05、0.6 30 无渗漏 5.3 流量性能 5.3.1 水嘴须具有节水功能，普通水嘴、厨房洗涤水嘴、面盆水嘴、淋浴器喷头、花洒、延时自闭水嘴、净身器水嘴及非接触式水嘴在进水动压力为 0.1MPa 时，流量0.15L/s。5.3.2 便器冲洗阀在冲洗过程中，最大瞬时流量及出水量应符合表 3 的规定。表 3 便器冲洗阀最大瞬时流量及出水量 种类 0.1MPa压力下，最大瞬时流量；L/s 0.1MPa压力下，出水量；L 大便器冲洗阀 1.67 用于坐便器：6 用于蹲便器：8 小便器冲洗阀 0.25 24 5.3.3 便器水箱配件的排水流量应不小于 1.7L/s。5.4 坐便器冲洗性能应符合 CJ 164-2002中 4.3.4 的规定，蹲便器冲洗性能应符合 GB 6952-2005的规定。5.5 用水器具寿命应符合表 4 的规定。表 4 用水器具寿命 产品 次数 单柄单控、双柄双控陶瓷片密封水嘴 200000 单柄双控陶瓷片密封水嘴 70000 周期 非陶瓷片密封水嘴 300000 便器冲洗阀 200000 非接触式给水器具 150000 便器水箱配件（排水阀）100000 卫生设备用软管 10000 5.6 非接触式洗手器和淋浴器在离开使用状态后，应在 2s 内自动止水，断电保护性能应符合 CJ/T 194-2004 中 6.4 的规定。5.7 延时自闭式水嘴每次给水量不大于 1L。5.8 卫生设备用软管两端连接螺母材料承受 20Nm 力矩时，应无裂纹、损坏。5.9 阀门、水 嘴、直角阀外连接螺纹应能承受扭力矩为公称通径 DN15：扭力矩 61N m，公 称通径 DN20：扭力矩 88Nm。经扭力矩试验后，应无裂纹、损坏。5.10 阀门两端管螺纹轴线角偏差不大于 1。5.11 采用二档式结构的坐便器，大便冲洗水量不超过 6L；小便冲洗水量不超过 3L。6 试验方法 6.1 强度性能 DB11/3432006 4 6.1.1 陶瓷片密封水嘴、直角阀及淋浴器阀门强度性能试验方法依据 GB 18145-2003中 7.3.1 的规定。6.1.2 阀门强度性能试验方法依据 GB/T 13927-1992 中 5.2 的规定。6.1.3 卫生设备用软管强度性能试验方法依据 JC 886-2001 中的规定。6.1.4 便器冲洗阀强度性能试验方法依据 JC/T 931-2003 中 6.3.1 的规定。6.1.5 便器水箱配件强度性能试验方法依据 JC 987-2005 中 7.2.4 的规定。6.1.6 非接触式给水器具强度性能试验方法依据 CJ/T 194-2004 中 7.3.6 的规定，延时自闭式水嘴强度性能试验方法依据 QB 1334-2004 中 6.8 的规定。6.2 密封性能 6.2.1 陶瓷片密封水嘴、直角阀及淋浴器阀门密封性能试验方法依据 GB 18145-2003中 7.3.2 的规定。6.2.2 内螺纹连接阀门密封性能试验方法依据 GB/T 13927-1992 中 5.3 的规定；上密封性能试验方法依据 GB/T 13927-1992 中 5.1 的规定。6.2.3 卫生设备用软管密封性能试验方法依据 JC 886-2001 中的规定。6.2.4 便器冲洗阀密封性能试验方法依据 JC/T 931-2003 中 6.3.2 的规定。6.2.5 便器水箱配件密封性能试验方法依据 JC 987-2005 中 7.2.3 的规定。6.2.6 非接触式给水器具密封性能试验方法依据 CJ/T 194-2004 中 7.3.7 的规定；延时自闭式水嘴密封性能试验方法依据 QB 1334-2004 中 6.9 的规定。6.3 流量性能 6.3.1 水嘴流量性能试验方法依据 GB 18145-2003 中 7.3.3 的规定。6.3.2 便器冲洗阀流量性能试验方法依据 JC/T 931-2003 中 6.3.3 的规定。6.3.3 便器水箱配件排水流量试验方法依据 JC 987-2005 中 7.2.6 的规定。6.4 坐便器冲洗性能试验方法依据 CJ 164-2002 中 5.2.2 的规定;蹲便器冲洗性能试验方法依据GB/T6952-1999 中 6.4.2 的规定。6.5 寿命 6.5.1 陶瓷片密封水嘴寿命试验方法依据 GB 18145-2003 中 7.3.4 的规定，非陶瓷片密封水嘴寿命试验方法依据 QB 1334-2004 的规定。6.5.2 便器冲洗阀寿命试验方法依据 JC/T 931-2003 中 6.3.8 的规定。6.5.3 非接触式给水器具寿命试验方法依据 CJ/T 194-2004 中 7.3.4 的规定。6.5.4 便器水箱配件寿命试验方法依据 JC 987-2005 中 7.6 的规定。6.5.5 卫生设备用软管寿命试验方法依据 JC 886-2001 中 7.3.3 的规定。6.6 非接触式洗手器和淋浴器关断时间试验方法依据 CJ/T 194-2004 中 7.3.2 的规定；断电保护性能试验方法依据 CJ/T 194-2004 中 7.4 的规定。6.7 延时自闭式水嘴每次给水量试验方法依据 CJ/T 164-2002 中 5.1.2 的规定。6.8 卫生设备用软管两端连接螺母扭力矩试验方法依据 JC 886-2001 中 7.3.5 的规定。6.9 阀门、水嘴、直角阀外连接螺纹扭力矩试验方法依据 GB 18145-2003 中 7.1.7 的规定。6.10 阀门两端管螺纹轴线角度偏差试验方法依据 GB/T 8464-1998 中 6.3 的规定。6.11 坐便器冲洗水量试验方法依据 CJ 164-2002 中 5.2.1 的规定。7 检验规则 7.1 检验项目 检验包括本标准第5章技术要求的全部项目。7.2 样品 采取随机抽样的方式,每一型号抽取3套。7.3 判定规则 检验的样本在提交的合格批中抽取，其项目、章条、判定规则按表5规定。DB11/3432006 5 表 5 判定规则 检验项目 章条 判定规则 强度 5.1 n=3,Ac=0 密封 5.2 n=3,Ac=0 流量 5.3 n=3,Ac=0 便器冲洗性能 5.4 n=3,Ac=0 寿命 5.5 n=1,Ac=0 续表 5 检验项目 章条 判定规则 自动止水 5.6 n=3,Ac=0 延时自闭水嘴给水量 5.7 n=3,Ac=0 卫生设备用软管连接螺母扭力矩 5.8 n=1,Ac=0 阀门、水嘴、直角阀扭力矩 5.9 n=1,Ac=0 阀门两端管螺纹轴线角偏差 5.10 n=3,Ac=0 注：n：样本大小；Ac：合格判定数。
