DB21T 1518-2007 坐水播种机操作规程.pdf

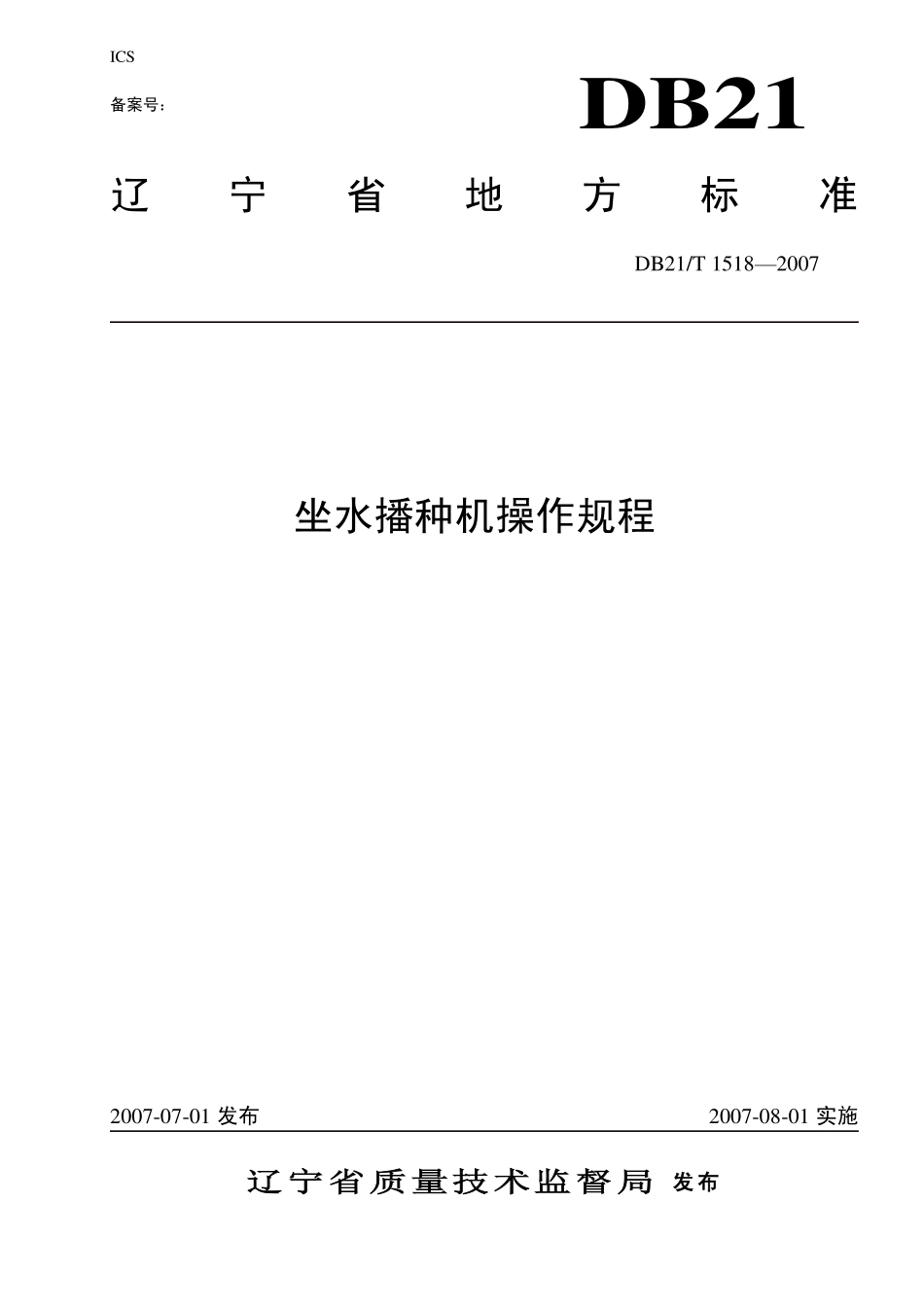

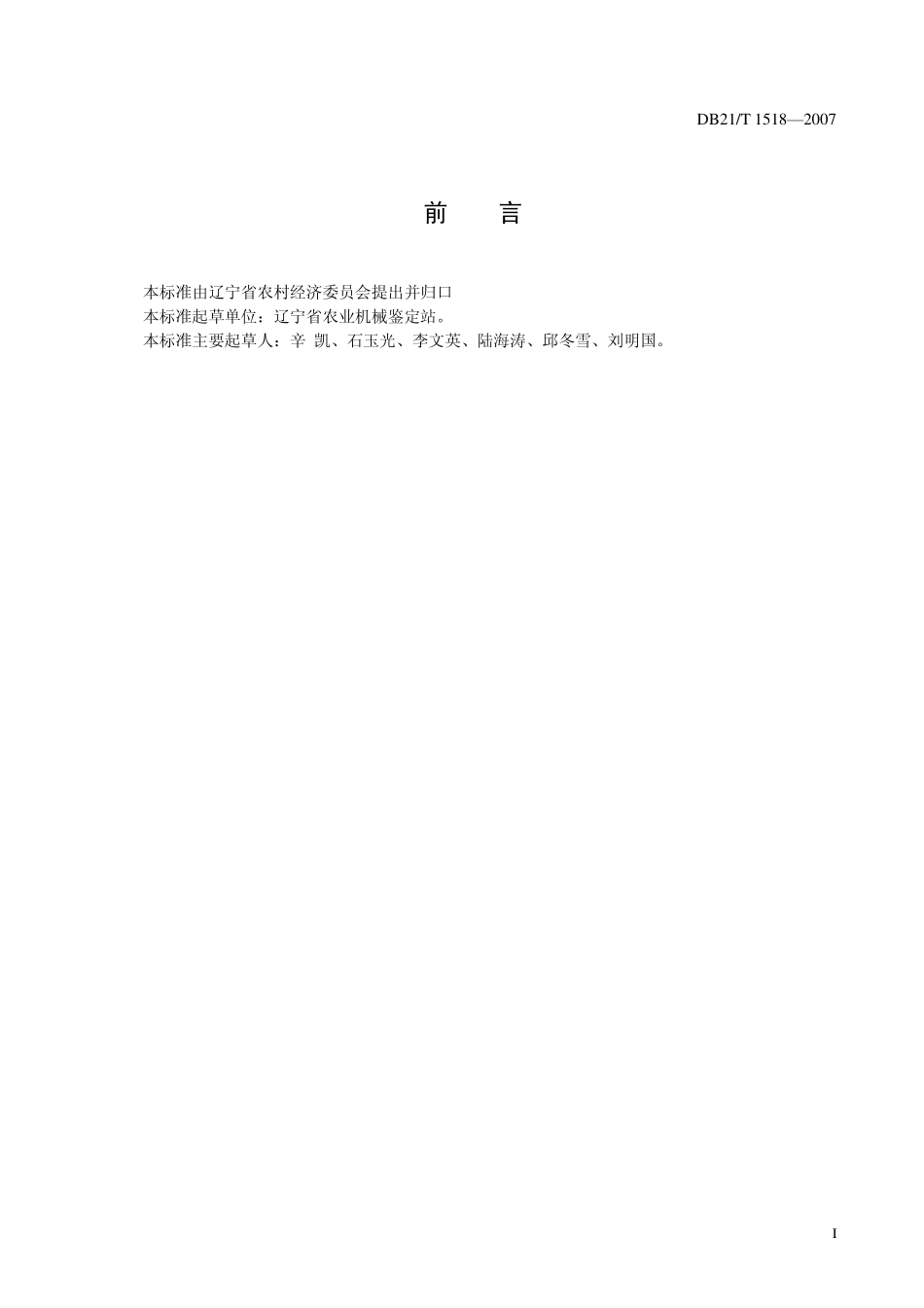

ICS 备案号：辽宁省地方标准 DB21DB21/T 15182007 坐水播种机操作规程 2007-07-01 发布 2007-08-01 实施辽宁省质量技术监督局辽宁省质量技术监督局 发布发布 DB21/T 15182007 I 前 言 本标准由辽宁省农村经济委员会提出并归口 本标准起草单位：辽宁省农业机械鉴定站。本标准主要起草人：辛 凯、石玉光、李文英、陆海涛、邱冬雪、刘明国。DB21/T 15182007 1 坐水播种机操作规程 1 范围 本标准规定了机械抗旱坐水播种机田间作业条件、作业前的准备、操作人员、操作规程、播种技术要点、安全注意事项及保养与存放。本标准适用于玉米坐水播种机作业，其它播种机械作业可参照执行。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T 10293 单粒（精密）播种机 技术条件 3 术语和定义 3.1 坐水播种 用机械在作业田间开沟施水、播种，使水靠重力和毛细管作用湿润土壤以达到出苗保墒的一种坐水播种技术，它分种床开沟施水和种床下开沟施水。3.2 坐水播种机械 采用拖拉机为动力，播种施肥机配置水箱，作业时能一次完成开沟、施肥、施水、播种、覆土等的农艺过程的一整套综合机械设备。3.3 田间土壤含水率 田间土壤含水率是指重力水流失后，能够保持在土壤表层使其充分湿润的含水量。3.4 漂移 在播种作业中，由于施水量过大造成种子株距与理论株距的偏差。3.5 排种器 将种子单粒地排入播行内的装置。3.6 开沟器 在土壤中开出种沟并承接排种器排出的种子的工作部件。3.7 播种量 单位播行长度或单位面积内播入的种子数量或质量。4 作业条件 4.1 土壤 DB21/T 15182007 2 4.1.1 播种机作业应在平整地块上进行。地表要求去茬、带茬播种要求有灭茬装置，耕深应在 20cm以上。4.1.2 土壤湿度应能保证机组正常工作。4.2 种子 4.2.1 种子必须经过精选，去掉杂质和小粒，取样种作发芽试验，其发芽率不得小于 90%。4.2.2 虫害多的地区播前对种子进行药剂拌种、浸种或种子包衣等处理。进行药剂处理的种子，要保证原有的流动性，必要时混入一定数量的滑石粉。5 作业前准备 5.1 播种机检查 5.1.1 播种作业前，按照(使用说明书)要求对播种机进行全面检查、调整和保养。5.1.2 播种前应清理播种机上各部件的杂物、泥土，各润滑部位应加注润滑油。5.2 工作部件位置的调整 5.2.1 开沟器的调整 调整每个单体位置，然后调整施肥开沟器和种子开沟器处于平行位置状态，两开沟器距离一般为10cm，使用调整垫片进行调整。5.2.2 机架的调整 不应有弯曲与倾斜。5.2.3 三角皮带松紧度的调整 在工作前和使用一段时间后风机的传动皮带应进行调整。调整后拨动风机叶轮，无异常响动。5.2.4 传动部分的调整 通过使用调整垫，按照(使用说明书)要求调整，使整机传动系统转动灵活，各齿轮支座中心同心。调整后，转动地轮，全部传动和转动部件应灵活可靠。5.2.5 排种粒数的调整 松开刮种器固定柄螺母，开动风机，转动地轮，使其排种，转动刮种器螺杆，调整至排种盘上每孔只吸附一粒种子，然后锁固螺母，各排种器逐一进行。5.2.6 开沟深度的调整 将限位板固定在镇压轮弹簧杆末端，然后调整弹簧杆柄孔眼位置，即可达到适宜的深度。5.2.7 覆土量的调整 改变覆土板弹簧的挂接孔位置即可调整。5.2.8 施肥量的调整 改变外槽轮工作部分定位挡圈的位置，然后用螺栓紧固。5.3 播种机与拖拉机挂接调试 5.3.1 调节中央拉杆、左右吊杆，使播种机主梁纵向和横向都处在水平位置。5.3.2 拖拉机悬挂机构吊杆需放在长孔内,以使播种机保持横向仿形 5.3.3 开沟器入土角通过中央拉杆调整，使其前倾适当的角度为宜 5.3.4 拖拉机液压悬挂装置应能使播种机准确、可靠地起落。5.4 施水设备的检查 作业前检查水箱安装的稳固程度，检查是否有渗漏，注水开关应灵活可靠。距离水源较远的地块应配置一台水源车。为防止机组上坡时发生拖拉机前轮悬空现象，在施加前配重的同时还要调整好水箱的重心位置。施水水箱应设置水箱盖，充满水后要盖好，以免在运输和作业中颠簸时外溢。在施水管路中应设置总开关，支路上出现泄漏问题，总开关应能起到控制作用。检查施水管路是否通畅，连接处要求使用紧固螺钉进行调节，施水开关必须灵活可靠无渗漏现象。6 操作人员 DB21/T 15182007 3 6.1 操作人员由驾驶员和辅助人员组成，一台机组 2 人或 3 人均可。6.2 拖拉机驾驶员和播种作业人员须经过专业技术培训，合格后方可驾驶和操作。6.3 播种作业人员应熟悉播种的农艺要求,熟悉种子、肥料与土壤的适应情况。7 操作规程 7.1 机械抗旱坐水作业 7.1.1 种床开沟施水 用施水开沟器在垄上开沟、施水，开沟深度一般为6cm10cm,宽度为10cm15cm，施入适宜水量。7.1.2 种床下开沟施水 施水在种床表土下面，施水开沟器铧尖调整到比播种开沟器铧尖低3cm5cm处，施入适宜的水量。7.1.3 施水量的调节 根据土壤的墒情来确定,以满足种子出苗为宜。7.1.4 机组作业中途停车时应及时关闭出水阀，防止泥土堵塞。7.2 机械精密播种作业 7.2.1 播种机安装、调试完毕后，再检查一遍紧固螺栓、螺母有无松动现象，与配套拖拉机联接部分是否安全可靠，一切正常后，方可进行试播种。7.2.2 播种机调整准备完毕后，应进行试播，然后检查排种的行距、株距、排种重播率，种子埋入深度及施肥状况等，各项性能指标全部符合使用说明书要求后,方可投入正常播种作业，否则须进行重新调整。7.2.3 播种作业时，遇有转弯、调头及在路面行走时，须将精播机缓慢提升到离地面一定高度，防止工作部件与地面碰撞，工作时缓慢放下，不得撞击，以免损坏机件。7.2.4 每班作业前应检查排种器，随时清除种盘吸孔上被种子或杂物堵塞现象，每班作业后须检查刮种器固定位置是否牢固。7.2.5 机组开始作业时，在地头缓慢下落播种的同时，立即结合动力输出轴，使风机达到正常转速，尽量保证地头播齐，播行要直，避免有急弯。7.2.6 播种中途不得停车，如遇障碍停车时，要提起播种机，后退三米补播。地头要人工补种。7.2.7 播种机作业时，液压手柄应置于浮动位置，机车要保持匀速前进。7.2.8 在起动风机之前，用手转动万向联轴节，确认风机无卡死等异常现象后方可起动。7.2.9 地头转弯不停风机时，液压悬挂不得提得过高，即万向节传轴与水平夹角不得超过 30。7.2.10 播种机在田间作业时，朝风机口方问的肥箱体，应用薄铁遮挡。7.2.11 播种时机器禁止倒退。7.3 机械深施肥作业 7.3.1 作业前检查 检查排肥箱和施肥管是否有堵塞现象，确保管路的畅通。7.3.2 正位深施 化肥施于种床正下方，化肥与种子之间的土壤隔层应在4cm6cm，施播的化肥和种子深浅一致，肥带宽度略大于种行的宽度，排施肥量符合作物播种的农艺要求。7.3.3 侧位深施 化肥施于种床侧下方，化肥与种子之间的土壤隔层应在4cm6cm，肥带宽度不小于3cm，肥条均匀连续，施播的化肥和种子深浅一致，无明显断条或漏施，排施肥量符合作物播种的农艺要求。8 作业方法 8.1 播种深度 根据当地的农艺要求进行播种深度的调整。DB21/T 15182007 4 8.2 镇压 辅以磙子镇压，可根据土壤墒情及压实程度而定，镇压时土壤含水率在13%18%时为宜。8.3 播种量 每667m2用种2 kg2.5kg。8.4 施水量 根据土壤墒情和种类来确定施水量。旱情较重沙质土壤施水4 m3/667m26m3/667m2,旱情较轻施水2m3/667m24m3/667m2。8.5 化肥施量 二胺15kg/667m220kg/667m2，尿素5kg/667m210kg/667m2。8.6 行驶速度 作业中，应根据使用说明书要求选择行驶速度，一般中型拖拉机推荐为6km/h8km/h。9 作业质量检验方法 9.1 检测区的确定 在同机同一种子播种的地块上，该地块对角线上随机选定5点做为检测区。9.2 播种量的测定 作业前，先称种子的总重量，完成作业后对剩余种子称重，之差为播入田间的实际种子量。理论播种量按式（1）计算。Ml(M-Ms)(1-8%)（1）式中：Ml 理论播种量,单位为千克（kg）；M种子总重量，单位为千克（kg）；Ms作业后剩余种子重量，单位为千克（kg）；8%田间损失率。9.3 播量检查 首先检查排种器的播种状态有无变化(如外槽轮式的有效排种长度)，再检查播行内每米长度上实播种子粒数与应播种子粒数是否一致。9.4 播种深度检定 在选定被测区内，沿播行用手轻轻扒开表土,直至种子整体裸露,顺播种方向在地面上放一直尺,再用另一直尺量播深,测量样本总数不少于 100 个，并以农艺要求的播深 h 为基准。其播种深度偏差不应大于1cm。将被测点和超出误差数分别记录，播种深度合格率不小于 80。播深合格率按式（2）计算。H（1Hb/Hz）100 （2）式中：H播种深度合格率，单位为百分比()；Hb测量超出播种深度偏差总个数，单位为个；Hz被测点总个数，单位为个。9.5 株（穴）距测定 在选定被测区内测量播种深度时，取1cm2m范围的播种株数，计算出平均株（穴）距Xd，以Xd为基准，株（穴）距在0.5Xd1.5Xd范围内为符合要求，将被测点和误差数分别记录，株（穴）距合格率不小于85，并按式(3)计算。J（1Jb/HZ）100 （3）式中：J株（穴）距合格率，单位为百分比()；DB21/T 15182007 5 Jb实际测量株（穴）距超出误差的总个数，单位为个；Hz被测点总个数，单位为个。9.6 行距检查 行距的检查可与播种深度的检查同时进行。测量扒开表土露出种子的两行播幅中心线的垂直距离即为两行的行距,其偏差不应大于 2.5cm。9.7 种肥间土壤隔离层厚度测定 在选定被测区内，检测种子最下方与肥最上方的土壤隔层，将被测点和超出误差数分别记录，种肥隔离层合格率95。并按式（4）计算。T（1Tb/HZ）100 （4）式中：T土壤隔离层合格率，单位为百分比()；Tb实际超过误差要求总个数，单位为个；Hz被测点总个数，单位为个。10 安全注意事项 10.1 所有播种机的检查应在停机和切断动力源后方可进行。播种机升起时，严禁在下边调整。10.2 田间作业时，起落机具附近禁止站人。10.3 严禁在播种机主梁两端站人或坐人，以防止造成人员伤害。10.4 播种时，由两名播种手随时监视播种，脚踏板上只能站立两人，防止拥挤发生事故和影响播种深度。禁止人手直接伸入种、肥箱内。10.5 机务人员必须遵守机务安全操作规程，认真阅读使用说明书，熟悉机具性能、构造及调整和保养方法后，方能操作。11 保养与存放 11.1 应做日常班前、班后保养每班工作完毕，必须将化肥从肥箱清理干净，以防腐蚀。检查易损件损坏、磨损及水箱渗漏情况，及时修理或更换。11.2 每季作业完毕，按使用说明书进行全面保养。11.3 整机在休闲季节，应入库存放，停在平坦、干燥的地方，用支架把主梁架起，使地轮不承受负荷。各部弹簧应放松，使之处于自由状态。
