DB21T 1672-2008 水田旋耕作业技术规程.pdf

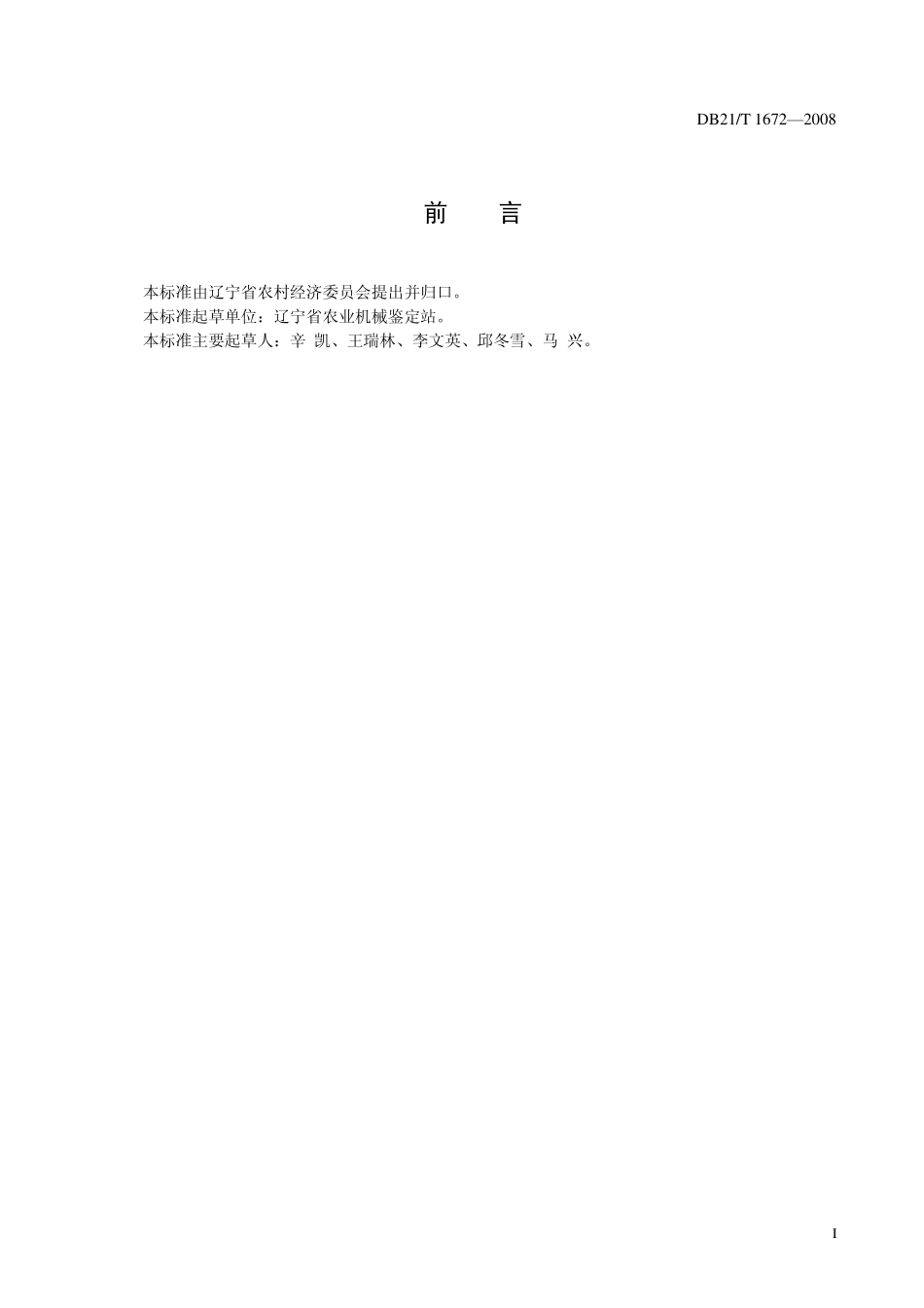

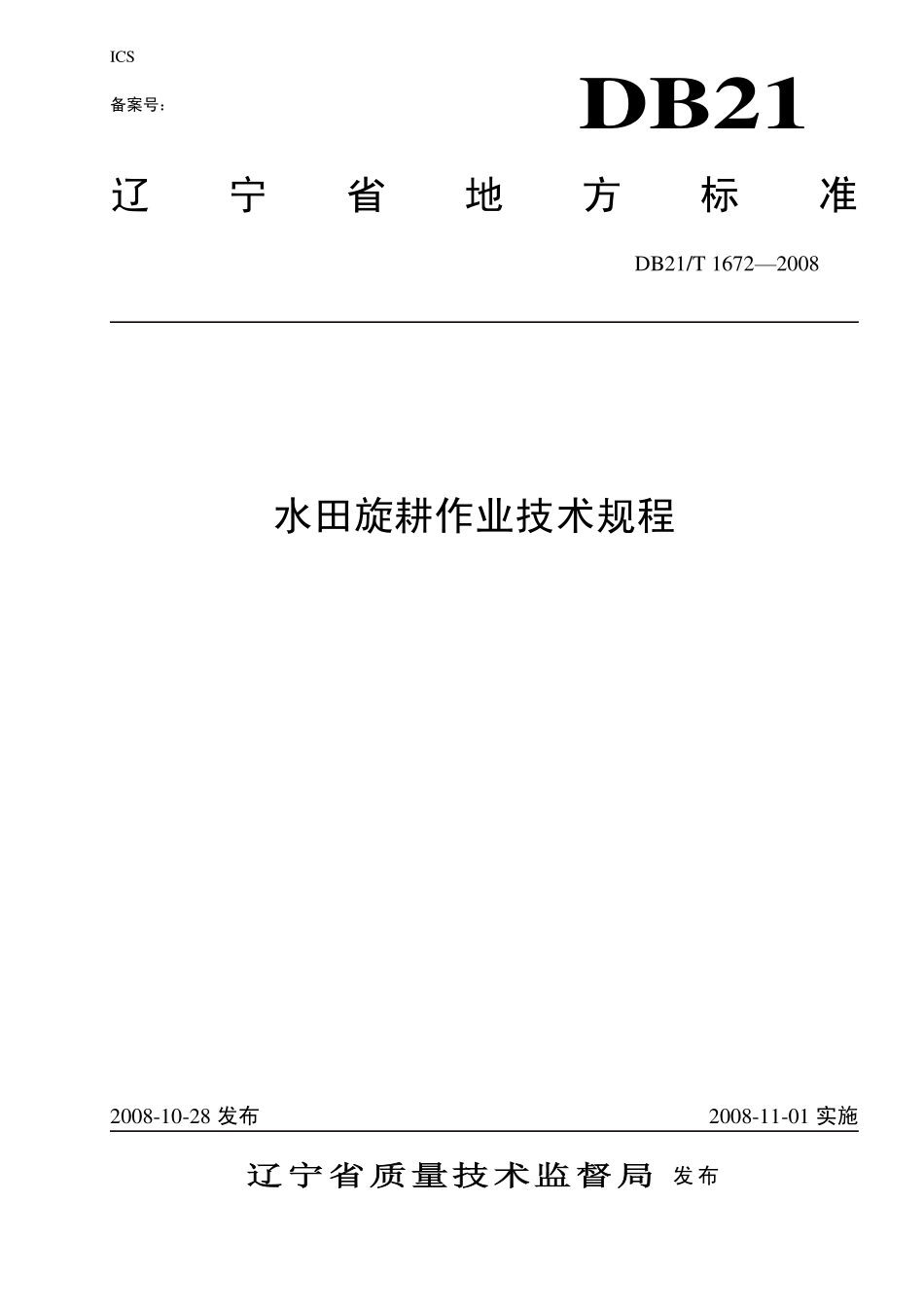

ICS 备案号：辽宁省地方标准 DB21DB21/T 16722008 水田旋耕作业技术规程 2008-10-28 发布 2008-11-01 实施辽宁省质量技术监督局辽宁省质量技术监督局 发布 DB21/T 16722008 I 前 言 本标准由辽宁省农村经济委员会提出并归口。本标准起草单位：辽宁省农业机械鉴定站。本标准主要起草人：辛 凯、王瑞林、李文英、邱冬雪、马 兴。DB21/T 16722008 1 水田旋耕作业技术规程 1 范围 本标准规定了水田旋耕作业条件及要求、作业前准备、操作规程、作业质量、安全操作及维护与保养。本标准适用于大、中型拖拉机配套的中间传动旋耕机。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBT5668.1 旋耕机 3 田间作业条件及要求 3.1 旋耕作业应在平整的地块上进行，土壤湿度应能保证机组正常工作，土壤坚实度适中，粘性土壤绝对含水率为 1525。3.2 耕深稳定，残茬覆盖率高，无漏耕等现象。地块不平的要增加一次交叉作业，做到田内无暗沟、坑洼，大田高低差和平整度达标。4 作业前准备 4.1 旋耕作业前，按照使用说明书的要求，对旋耕机进行全面检查，调整和保养。4.2 检查配套拖拉机的技术状态，液压系统应操作灵活可靠，调整自如。4.3 按农艺要求及使用说明书要求正确安装刀片。4.4 按照使用说明书正确与拖拉机悬挂连接。4.5 旋耕机左右水平调整 将拖拉机停放在平地上，将旋耕机降下使刀尖接近地面，并调节下拉杆长度至左右刀尖离地高度一致，使旋耕机处于水平状态。4.6 万向节夹角的调整 将旋耕机下降到要求耕深时，观察万向节夹叉是否水平，夹角是否一致，可调节上拉杆长度，使万向节总成前后夹叉平行。4.7 耕深调整 按农艺要求及拖拉机使用说明书调整耕深。4.8 旋耕机提升高度的调整 在调整扇形板上的适当位置固定限位螺钉，保证最高提升位置，使刀尖离地不大于 20cm。4.9 试运转 进行试运转，检查各运动件是否灵活可靠，各工作间隙是否符合要求，紧固件是否有松动，整机工作状态是否良好，如有不当，及时调整，达到正常工作的状态。5 操作规程 5.1 旋耕机组的起步 DB21/T 16722008 2 旋耕机升起状态下,接合动力输出轴,变速箱挂上工作档，缓慢松放离合器踏板，同时操纵液压机构位调节手柄，使旋耕机逐步入土，同时加大油门，达到正常耕深为止。禁止起步前，先将旋耕机入土到耕深或猛降入土。5.2 旋耕机配套动力及作业幅宽的选择 型 式 基 本 型 加 强 型 幅宽（cm）125 150 175 200 150 175 200 225 配套动力（kW）1826 2237 2644 3748 3741 3748 4155 4859 注：幅宽允许增减5cm或10cm 5.3 旋耕机作业行进速度的选择 耕作速度的选择原则是碎土好、耕深够、地表平，既能充分发挥拖拉机功率又不超负荷。可根据拖拉机情况和土壤硬度灵活调节，一般用二挡耕作，作业速度为2km/h5km/h。5.4 旋耕机田间作业应根据地块形状和大小合理安排作业路线。5.5 拖拉机挂接旋耕机作业时使用位调节，禁止使用力调节。5.6 地头转弯时，必须将旋耕机升起，一般离地面为 10cm20cm,可以不切断动力输出。5.7 如遇过沟埂和障碍物或道路上运输，必须切断动力，将旋耕机提升到较高位置。6 作业质量 6.1 旋耕深度应根据地块土壤墒情及当地农艺要求确定，一般为 10m20cm，误差不大于 2cm。6.2 沟底平整，重耕率和漏耕率不大于 1%。6.3 旋耕作业后，要求地表平整，土块均匀，土层疏松，地头整齐，按 GB/T5881.1 中 5.1 要求执行。7 安全操作 7.1 检查旋耕机万向节、刀片及齿轮箱等零件时，须切断动力。更换零部件时，应将旋耕机垫稳，并将发动机熄火。7.2 运输要求 进行长距离运输时，应拆除与拖拉机动力输出轴连接的万向节，并将旋耕机升到最高位置。如拖拉机具有液压悬挂调节机构，则应闭死下降调节阀门；如拖拉机具有分置式液压悬挂机构，则应将油缸活塞杆上的定位卡箍固定在最低位置。7.3 工作或运输时，禁止在旋耕机上堆放重物或站人。7.4 工作时，旋耕机附近禁止站人。7.5 旋耕机作业时禁止转弯。7.6 注意经常检查万向节插销及十字节挡圈，已损坏或技术状态不良的万向节禁止安装使用。7.7 工作中如发现不正常现象，应立刻停车检查，排除故障后方可继续作业。7.8 停止作业时，应将旋耕机降落着地，不得悬挂停放。8 维护与保养 8.1 按照旋耕机使用说明书要求做日常班前、班后保养。每班工作完毕，清洗机具各部位泥草。检查各联接件是否紧固，传动件有无损坏、变形，及时拧紧、修理或更换。8.2 每季作业完毕，按照使用说明书要求进行全面保养。8.3 整机休闲季节保养，传动轴应拆下放置室内，刀片及外露花键、悬挂销等应涂油防锈，非工作表面加补油漆。整机应停放室内或加盖于室外。
