CCGF 307-2008 采暖用散热器.pdf

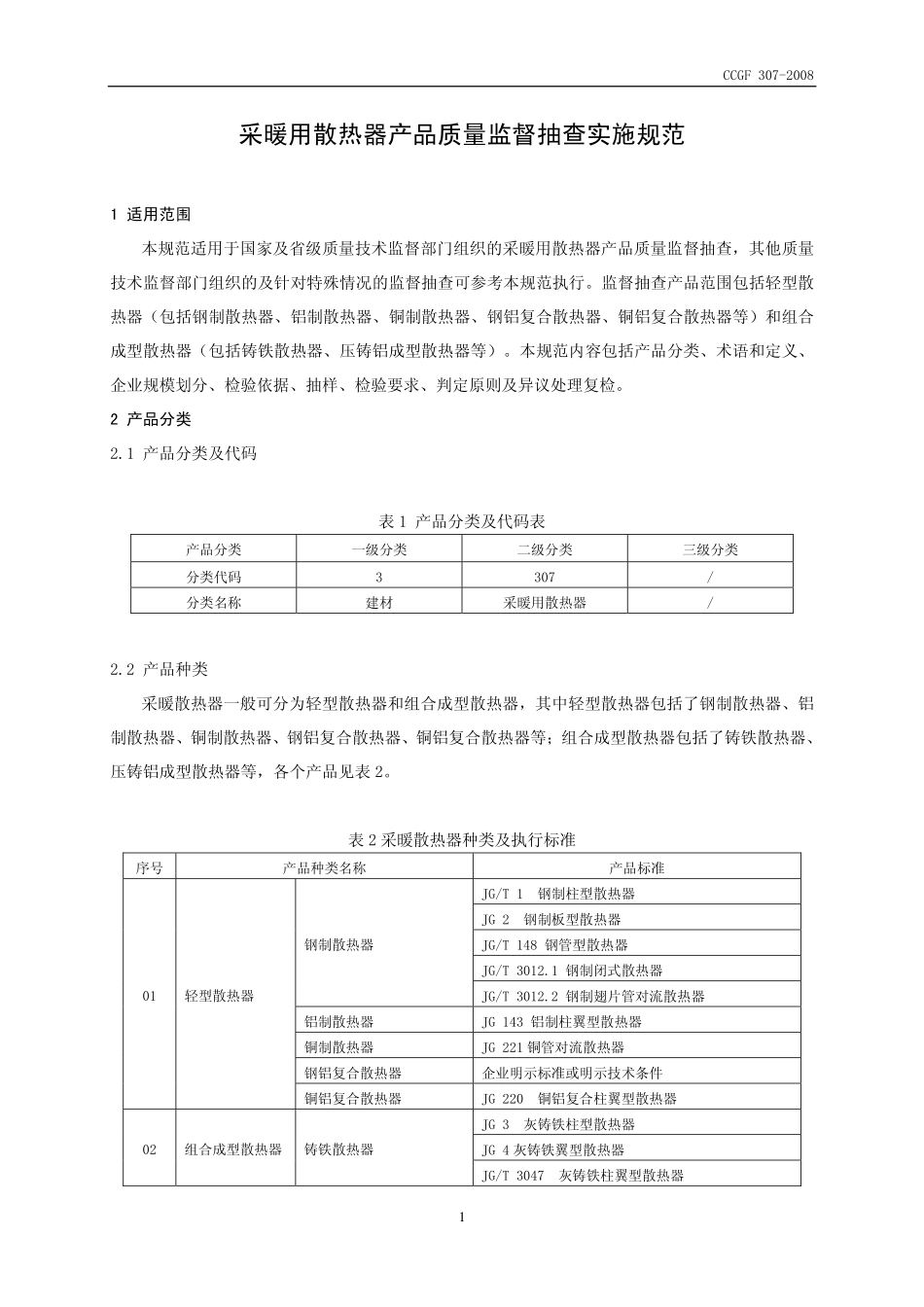

产品质量监督抽查实施规范 CCGF 307-2008 采暖用散热器 2008-7-22 发布 2008-10-1 实施 国家质量监督检验检疫总局 CCGF 307-2008 采暖用散热器产品质量监督抽查实施规范 1 适用范围 本规范适用于国家及省级质量技术监督部门组织的采暖用散热器产品质量监督抽查，其他质量技术监督部门组织的及针对特殊情况的监督抽查可参考本规范执行。监督抽查产品范围包括轻型散热器（包括钢制散热器、铝制散热器、铜制散热器、钢铝复合散热器、铜铝复合散热器等）和组合成型散热器（包括铸铁散热器、压铸铝成型散热器等）。本规范内容包括产品分类、术语和定义、企业规模划分、检验依据、抽样、检验要求、判定原则及异议处理复检。2 产品分类 2.1 产品分类及代码 表 1 产品分类及代码表 产品分类 一级分类 二级分类 三级分类 分类代码 3 307/分类名称 建材 采暖用散热器/2.2 产品种类 采暖散热器一般可分为轻型散热器和组合成型散热器，其中轻型散热器包括了钢制散热器、铝制散热器、铜制散热器、钢铝复合散热器、铜铝复合散热器等；组合成型散热器包括了铸铁散热器、压铸铝成型散热器等，各个产品见表 2。表 2 采暖散热器种类及执行标准 序号 产品种类名称 产品标准 JG/T 1 钢制柱型散热器 JG 2 钢制板型散热器 JG/T 148 钢管型散热器 JG/T 3012.1 钢制闭式散热器 钢制散热器 JG/T 3012.2 钢制翅片管对流散热器 铝制散热器 JG 143 铝制柱翼型散热器 铜制散热器 JG 221 铜管对流散热器 钢铝复合散热器 企业明示标准或明示技术条件 01 轻型散热器 铜铝复合散热器 JG 220 铜铝复合柱翼型散热器 JG 3 灰铸铁柱型散热器 JG 4 灰铸铁翼型散热器 02 组合成型散热器铸铁散热器 JG/T 3047 灰铸铁柱翼型散热器 1CCGF 307-2008 序号 产品种类名称 产品标准 铸铁散热器 GB 19913 铸铁采暖散热器 02 组合成型散热器压铸铝成型散热器 企业明示标准或明示技术条件 3 术语和定义 采暖散热器，是以热水或蒸汽为热媒的一种承压散热装置，有时也称暖气片。标准散热量，是指传热温差为 64.5时散热器的散热能力。金属热强度，是指单位重量金属在温度变化 1时散热能力。4 企业规模划分 根据采暖散热器产品行业的实际情况，生产企业规模以采暖散热器产品年销售额为标准划分为大、中、小型企业，见表 2。表 2 企业规模划分 企业规模 大型企业 中型企业 小型企业 销售额（万元）6000 1000 且6000 1000 5 检验依据 下列文件凡是注明日期的，其随后所有的修改单或修订版均不适用于本规范。凡是不注明日期的，其最新版本适用于本规范。JG/T 1 钢制柱型散热器 JG 2 钢制板型散热器 JG 3 灰铸铁柱型散热器 JG 4 灰铸铁翼型散热器 JG 143 铝制柱翼型散热器 JG/T 148 钢管型散热器 JG 220 铜铝复合柱翼型散热器 JG 221 铜管对流散热器 JG/T 3012.1 钢制闭式散热器 JG/T 3012.2 钢制翅片管对流散热器 JG/T 3047 灰铸铁柱翼型散热器 GB 19913 铸铁采暖散热器 GB/T 7306.1 密封管螺纹第 1 部分：圆柱内螺纹与圆锥外螺纹 GB/T 7307 非螺纹密封的管螺纹 2CCGF 307-2008 GB/T 14437 产品质量监督计数一次抽样检验程序及抽样方案 GB2828.1 计数抽样检验程序 第 1 部分：按接收质量限(AQL)检索的逐批检验抽样计划 JG/T 6 采暖散热器系列参数、螺纹及配件 GB/T 13754 采暖散热器散热量测定方法 国家质检总局第 13 号令 产品质量国家监督抽查管理办法 经备案现行有效的企业标准及产品明示质量要求 6 抽样 6.1 抽样型号或规格 抽查产品为采暖散热器，抽查样品型号、规格为被抽查企业的主导产品，即产量和销售量大的产品（特殊情况除外）。6.2 抽样方法 在企业的成品库内或市场待销产品中随机抽取经企业检验合格或以任何方式表明合格、近期生产的、产量和销售量最大的产品（特殊情况除外）。采取总体随机抽样的方法进行抽样。轻型散热器，抽查方案按照 GB/T 14437产品质量监督计数一次抽样检验程序及抽样方案中质量监督水平为 1.0，采用检验等级的监督抽查方案。组合成型散热器抽样方案按照 GB 2828.1 计数抽样检验程序 第 1 部分：按接收质量限(AQL)检索的逐批检验抽样计划中一般检查水平，采用二次正常抽查方案的样本大小字码 F、G（见表 6）。6.3 抽样基数 在生产领域抽样时,轻型散热器的抽样监督总体应不少于 250 组；组合成型散热器同一批次产品的抽抽样基数应不少于 500 片。如在流通领域抽样或以销定产型企业抽样时，抽样基数满足抽样数量即可，抽样基数应不少于抽取样品量。6.4 抽样数量 轻型散热器在生产企业和流通领域抽样时，应在同一生产工艺的产品中抽取 5 组同一规格型号的散热器作为检验样品。表面漆膜质量样板 100mm150mm15 块。组合成型散热器在生产企业和流通领域抽样时，应在近期同一生产批中抽取同一型号规格的散热器。组合成型散热器批量为 281500 时，第一样本 13 片、第二样本 13 片，总计 26 片；批量为5011200 时，第一样本 20 片、第二样本 20 片，总计 40 片（见表 6）。6.5 样品处置 对被抽取样品加封有抽样日期、封样人和受检单位代表签字，并加盖有抽样单位公章的封条或抽样单位标志的签封。保存和运输过程中要确保样品的有效性。3CCGF 307-2008 6.6 抽样单 应按有关规定填写抽样单，并记录被抽查产品及企业相关信息。同时记录被抽查企业上一年度生产的采暖散热器产品销售总额，以万元计；若企业上一年度未生产，则记录本年度实际销售额，并加以注明。7 检验要求 7.1 检验项目及重要程度分类 7.1.1 轻型散热器检验项目及重要程度分类 表 3 轻型散热器检验项目 重要程度分类 序号 检验项目 依据法律法规 或标准条款 强制性/推荐性 检测方法 A 类 B 类 1 水压试验 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 强制性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 2 散热量 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 GB/T 13754 3 螺纹精度 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T6 GB/T 7306.1 GB/T 7307 4CCGF 307-2008 重要程度分类 序号 检验项目 依据法律法规 或标准条款 强制性/推荐性 检测方法 A 类 B 类 4 同侧进出口中心距 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 5 焊接质量 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 6 平面度 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 7 垂直度 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 8 平行度 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 5CCGF 307-2008 重要程度分类 序号 检验项目 依据法律法规 或标准条款 强制性/推荐性 检测方法 A 类 B 类 8 表面质量 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 9 漆膜质量 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T1720 JG/T1732 JG/T1735 10 外型尺寸 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 推荐性 JG/T 1 JG 2 JG 143 JG/T 148 JG 220 JG 221 JG/T 3012.1 JG/T 3012.2 11 胀接质量 JG 220 推荐性 JG 220 12 对流片厚度 JG2 推荐性 JG2 13 铜管最小壁厚 JG220 推荐性 JG220 注：A 类极重要质量项目，类重要质量项目。7.1.2 组合成型散热器检验项目及重要程度分类 表 4 组合成型散热器检验项目 重要程度分类 序号 检验项目 依据法律法规 或标准条款 强制性/推荐性 检测方法 A 类 B 类 1 水压试验 JG 3 JG 4 JG/T 3047 GB 19913 强制性 JG 3 JG 4 JG/T 3047 GB 19913 6CCGF 307-2008 重要程度分类 序号 检验项目 依据法律法规 或标准条款 强制性/推荐性 检测方法 A 类 B 类 2 散热量 JG 3 JG 4 JG/T 3047 GB 19913 推荐性 GB/T 13754 3 螺纹精度 JG 3 JG 4 JG/T 3047 GB 19913 推荐性 JG/T6 GB/T 7306.1 GB/T 7307 4 同侧进出口中心距 JG 3 JG 4 JG/T 3047 GB 19913 推荐性 JG 3 JG 4 JG/T 3047 GB 19913 5 平面度 JG 3 JG 4 JG/T 3047 GB 19913 推荐性 JG 3 JG 4 JG/T 3047 GB 19913 6 垂直度 JG 3 JG 4 JG/T 3047 GB 19913 推荐性 JG 3 JG 4 JG/T 3047 GB 19913 7 表面质量 JG 3 JG 4 JG/T 3047 GB 19913 推荐性 JG 3 JG 4 JG/T 3047 GB 19913 8 外型尺寸 JG 3 JG 4 JG/T 3047 推荐性 JG 3 JG 4 JG/T 3047 9 金属热强度 GB 19913 推荐性 GB 19913 注：A 类极重要质量项目，B 类重要质量项目。7.2 检验应注意的问题 检验项目有特殊要求的按标准规定
