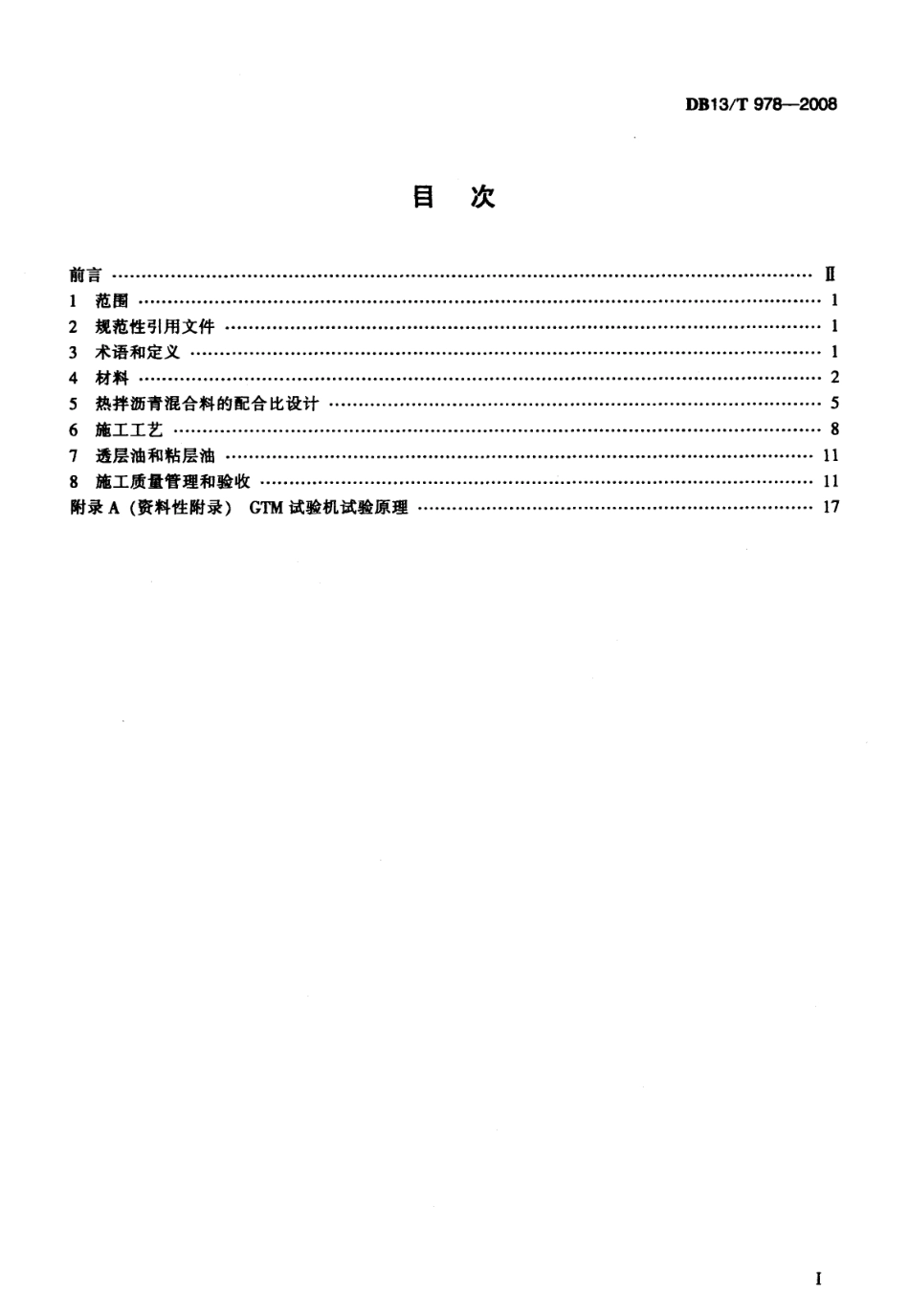

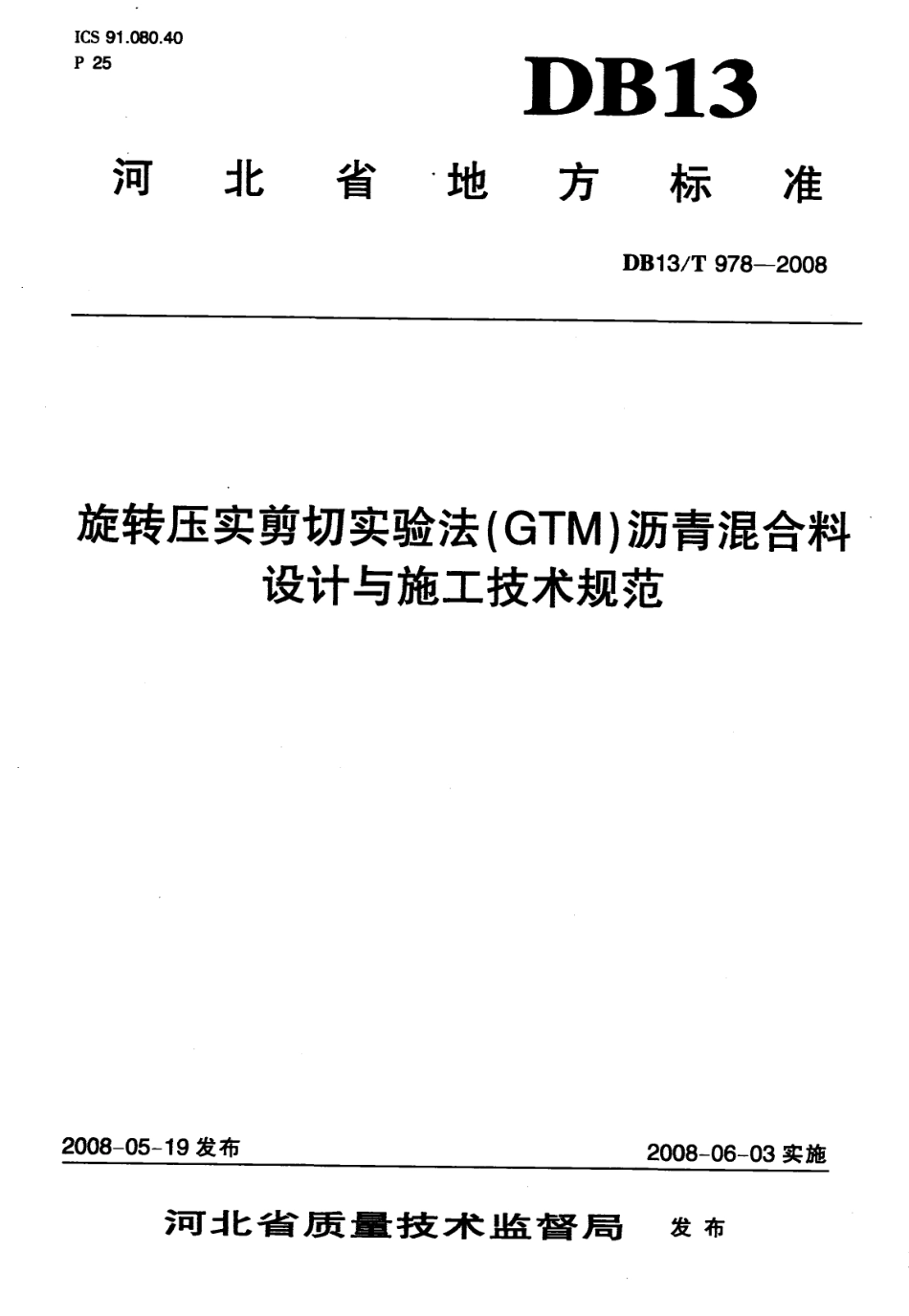

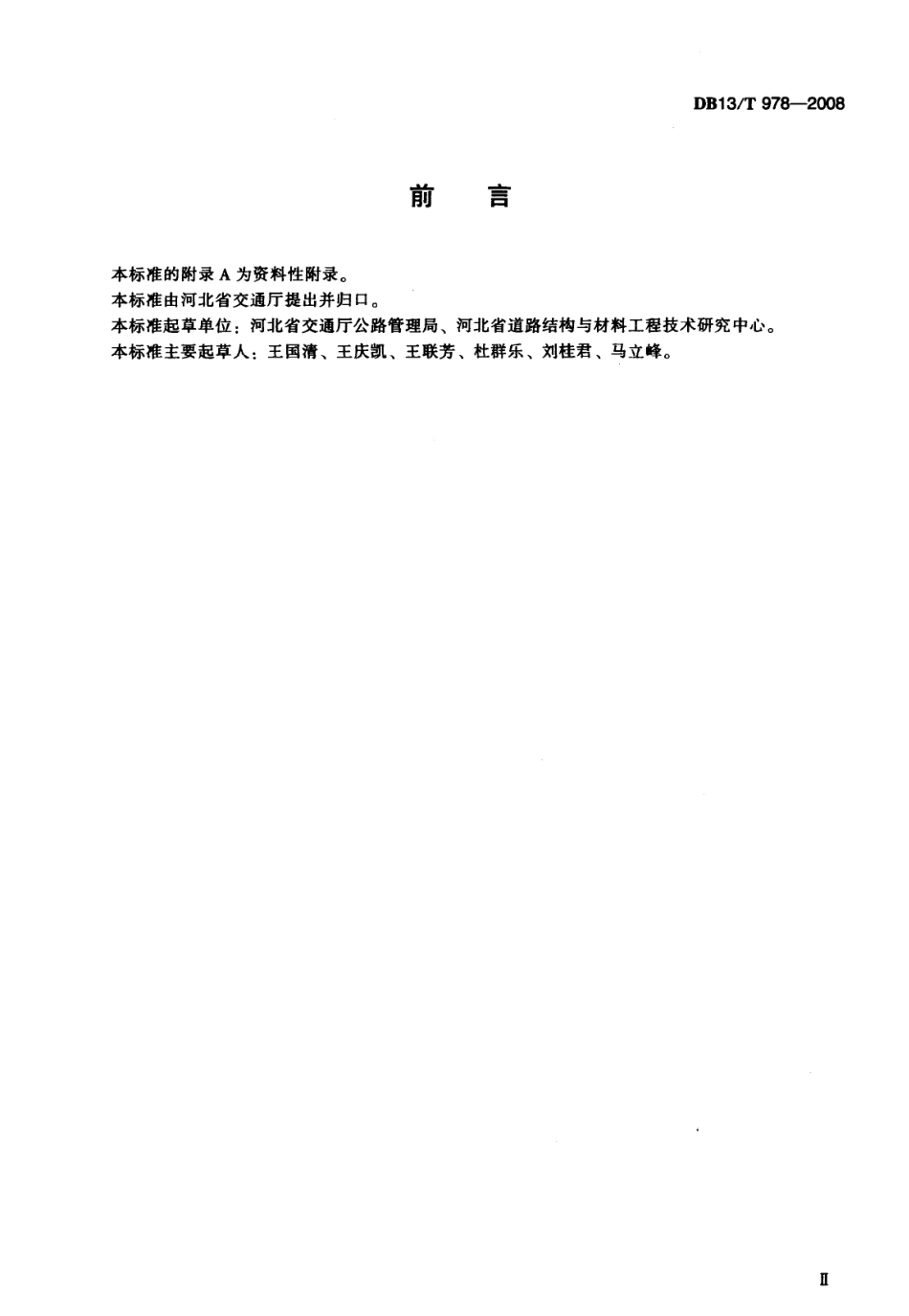

I C S 9 1.阳 0.4 0P 2 5DB1 3河 北省 地 方 标准DB 1 3/T 9 7 8-2 0 0 8旋转压实剪切实验法(G T M)沥青混合料 设计与施工技术规范2 0 0 8-0 5-1 9发布2 0 0 8-0 6-0 3实施河 北 省 质IE E I 技 术 监 督 局 发布DB 1 3/T 9 7 8-2 0 0 8目次前言 。n1 范围 ，12 规范性引用文件 ，13 术语和定义 14 材料。.，.25 热拌沥青混合料的配合比 设计 ，56 施工工艺 。87 透层油和粘层油 n8 施工质量管理和验收，1 1附录A(资料性附录)G T M试验机试验原理 ，1 7DB1 3/T 9 7 8-2 0 0 8前 .曰.西本标准的附录A为资料性附录。本标准由河北省交通厅提出并归口。本标准起草单位:河北省交通厅公路管理局、河北省道路结构与材料工程技术研究中心。本标准主要起草人:王国清、王庆凯、王联芳、杜群乐、刘桂君、马立峰。D B1 3/T 9 7 8-2 0 0 8旋转压实剪切实验法(G T M)沥青混合料 设计与施工技术规范1 范围 本标准规定了G T M 设计的热拌沥青混合料路面原材料技术指标、配合比设计、施工工艺、透层、粘层施工及质量控制、验收方法和标准。本标准没有规定的，按照刀 G F 4 0-2 0 0 4 的规定执行。本标准适用于G T M方法设计的各级新建及养护的沥青棍合料设计与施工。2 规范性引用文件 下列文件中的条款经过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。J T G F 4 0-2 0 0 4 公路沥青路面施工技术规范 刀G D 5 0-2 0 0 6 公路沥青路面设计规范 J T J 0 3 4-2 0 0 0 公路路面基层施工技术规范 J T J 0 5 2-2 0 0 0 公路工程沥青及沥青混合料试验规程 J T G E 4 2-2 0 0 5 公路工程集料试验规程3 术语和定义下列术语和定义适用于本标准。3.1美国工程兵旋转压实剪切试验机 G T M G y r a to r y T e s t i n g M a c h i n e美国工程兵旋转压实剪切试验机，其试验原理见附录A o3.2平衡状态 C o m p a c t io n T e r m i n a t e d a t E q u i l ib r i u m指G T M 试验时，每旋转1 0 0 次试件密度变化率为0.0 1 6 g/c m 3 时的状态。3.3设计压强 V e r ti c a l P r e s s u r e采用G T M 进行沥青混合料设计时设定的垂直压强。3.4机器角 G y r a t o r y A n g l e上滚轴和下滚轴的连线与角度传感器垂直时卡盘的倾斜角简称机器角，详见附录A o3.5萝切强度 S t a t i c S h e a r S t r e n g th在一定的温度、剪切角及荷载作用下.材料抵抗剪切变形的能力。3.6旋转萝切系数 G S F G y r a t o r y S h e a r F a c t o rG T M 侧定的棍合料剪切强度与理论剪应力的比值。3.7祖定位 G S I G y r a t o r y S t a b i li ty I n d e xD B1 3/T 9 7 8-2 以犯 旋转稳定值混合料试验成型过程中，最大角应变与最小角应变的比值，表征材料是否出现塑性。3.8 旋转压实指数 G C I G y r a t o r y C o m p a c t i b i li t y I n d e x 指进行G T M 试验时，试件在3 0 转与6 0 转时密度的比值。表征材料容易压实的程度，可以作为确定碾压工艺的参考。4材料4.1 一般规定4.1.1 沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格后方可使用，不得以供应商提供的检测报告或商检报告代替现场检测。4.1.2 集料选择应进行认真的料源调查，确定料源尽可能就地取材。4.1.3 高速公路沥青面层用粗集料必须由经过专业机构进行石质鉴定的采石场生产或施工单位自行生产，其生产能力、破碎工艺、筛孔配置应经监理认可。4.1.4 集料粒径规格以方孔筛为准。不同料源、品种、规格的集料不得混杂堆放。4.2 粗集料4.2.1 根据设计压强选择粗集料。应选用坚硬、无风化、表面粗糙、洁净的石料。其技术指标应满足表1 要求。对受热易变质的集料，宜采用经拌和机烘干后的集料进行检验。表 1 粗集料质t技术要求指标单位技术要求试验方法设计压强0.7 MPa簇0.7 MP a压碎值%2 3簇2 5J T G E 4 2-2 0 0 5 T 0 3 1 6洛衫矶磨耗 值%2 0X2 5 T G E 4 2-2 0 0 5 T 0 3 1 7表观相对密度妻2.6 032.5 0)T G E 4 2-2 0 0 5 T 0 3 0 4吸水率%0.3 2.0 T G E 4 2-2 0 0 5 T 0 3 0 4与沥青粘附性%?4 级)4 级刃 口0 5 2-2 0 0 0 T 0 6 1 6坚固性%毛5 5J T G E 4 2-2 0 0 5 T 0 3 1 4针片 状含量(混合料)其中 粒径大于9.5 m m其中 粒径小于9.5 m m%X 1 2蕊 1 0 1 5蕊1 5延1 2簇1 8fG E 4 2-2 0 0 5 T 0 3 1 2水洗法 0.0 7 5 m m颗粒含量%0.50.51 T G E 4 2-2 0 0 5 T 0 3 1 0软石含量%1毛2刀0 E 4 2-2 0 0 5 T 0 3 2 0磨光值BP N落 4 2X4 2J T G E 4 2-2 0 0 5 T 0 3 2 1注:高速公 路、一级公路的中、下面层和二级及以下 等级公路对磨耗值、磨 光值指 标可不作要求.4.2.2 受条件限制采用酸性或中性石料作为粗集料时，为改善石料与沥青的粘附性及沥青混合料的水稳性，应掺加2%的水泥或消石灰粉代替部分填料。4.2.3 高速公路和一级公路上面层沥青混凝土中粗集料宜采用硬质石料。4.3 细集料4.3.1 沥青路面细集料可以采用机制砂、洁净的天然砂、石屑等。4.3.2 高速公路和一级公路沥青混合料中细集料宜采用机制砂。当使用天然砂时，天然砂的用量不应DB 1 3/T 9 7 8-2 0 0 8超过矿料总量的1 0%，天然砂级配应满足表2 要求。表 2 沥青面层用天然砂级配方孔筛 们 口 们 住粗砂中砂细砂9.51 001 0 01 0 04.7 59 0-1 0 09 0-1 0 090-1 0 02.3 66 5-9 57 5-9 08 5-1 0 01.1 83 5.6 55 0.9 07 5-1 0 00.61 5.3 03 0-6 06 0-8 40.35-2 08-3 01 5-4 50.1 50-1 00-1 00-1 00.0 7 50-50-50-54.3.3 石屑应清洁、干净，不得含有泥土杂质，石屑的级配应满足表3 的级配范围要求。高速公路和一级公路的沥青混合料，宜将0.3 m m 细集料和3 -5 m m 粗集料组合使用。0 5 m m 细集料可在沥青稳定碎石及其它等级公路中使用。表 3 石属级配范围要求规格通过下列筛孔(m m)的质量百分率%9.54.7 52.3 61.1 80.60.30.1 50.0 7 50-5 mm1 0 09 0-1 0 06 0-904 0-7 52 0-5 57-4 04-2 00-1 00 3 mm1 0 08 0.1 0 05 0-8 02 5-5 01 0 3 04 1 50-84.3 4 机制砂必须采用专用的制砂机生产，并采用优质的碱性石料为原料，其级配应符合表3 中0 -3 m m 规格的要求。4.3.5 细集料应该满足表4 的技术要求。细集料的洁净程度，天然砂以小于0.0 7 5 m m 含量的百分数表示，石屑和机制砂以砂当量(适用于0-4.7 5 m m)或亚甲蓝值(适用于0-2.3 6 m m 或0 0.1 5 m m)表示。表 4 细集料技术要求单位g/c m J T G E 4 2-2 0 0 5 T 0 3 2 8%汀G E 4 2-2 0 0 5 T 0 3 4 0%2J TG E4 2-2 0 0 5 T0 3 3 3砂当量%)6 5J T G E4 2-2 0 0 5 T0 3 3 4亚甲蓝值g/枯X1 0J T G E4 2-2 0 0 5 T0 3 4 9棱角性(流动时间)S,3 0J TG E 4 2-2 0 0 5 T0 3 4 5DB1 3/T 9 7 8-2 0 0 84.4 坟料4.4.1 填料必须采用洁净的碱性石料磨细的矿粉，为了增加沥青结合料与矿料之间的粘附性，宜掺加约2%的消石灰粉或者普通硅酸盐水泥替代部分填料。4.4.2 矿粉应干操、洁净、无结块，其质量应符合表5 要求。衰 5 矿粉的质，要求指标单位技术要求试验方法表观密度d m)2.5 0J T G E 4 2-2 0 0 5 T 0 3 5 2含水t%1J T G E 4 2-2 0 0 5 T 0 1 0 3 0.6 mm粒度范围0.1 5 m m 0.0 7 5 mm外观无团粒结块目侧亲水系数X 0.8J T G E 4 2 2 0 0 5 T 0 3 5 3塑性指数 4J T G E4 2 20 0 5 T 0 3 5 4加热安定性实侧记录J T G E 4 2-2 0 0 5 T 0 3 5 5注:如亲水系数大于0.8，则应接加2%左右消石灰或者水泥 代替 部分矿粉4.4.3 填料应使用精加工矿粉，不允许使用回收矿粉。4.5 沥*4.5.1 高速公路的中、上面层宜采用改性沥青，下面层或沥青稳定碎石基层宜采用A 级道路石油沥青;重交通或重载交通一级公路上面层宜采用改性沥青，道路石油沥青的技术标准应符合表6 规定。二级及以下公路沥青标准参照J T G F 4 0-2 0 0 4 执行。表 6 道路石油沥*技术要求单位技术要求试验方法5 0 号7 0 号 1 9 0 号针入度(2 5 t.I O O g,5 s)1 0-m m4 0-6 06 0-8 0 8 0-1 0 0 刀 0 5 2-2 0 0 0 1 0 6 0 4针入度指数P I实侧J T J 0 5 2-2 0 0 0 11)6 0 46 0 动力粘度Pa.s,2 0 0 一“1 8 01 6 0】刀 0 5 2-2 0 0 0 T 0 6 2 01 5 延度C 们 比3 1 0 0J T I 0 5 2-2 0 0 0和 6 0 51 0 延度C 们 口31 53 2“一 3 2 0J T J 0 5 2-2 0 0 0 T 0 6 0 5软化点34 93 4“一3 4 5J T J 0 5 2-2 0 0 0 1 0 6 0 6闪点(C O C)多2 6 0厂 口0 5 2-2 0 0 0 1 0 6 1 1含蜡量(燕馏 法)%X2.2J TJ 0 5 2-2 0 0 0 10 6 1 5密度(1 5 t)g/c m 实 侧记 录J T J 0 5 2-2 0 0 0 1 0 6 0 3溶解度%39 9,5J T J 0 5 2-2 0 0 0 1 0 6 0 7T F O T 或R T F O T)后质t变化%士 0.5J T I 0 5 2-2 0 0 0 1 0 6 1 0针入度比%多6 336 1多5 7J T J 0 5 2-2 0 0 0，功6 0 41 5 延度C m)1 031 532 0J T J 0 5 2-2 0 0 0 1 0 6 0 5l o t延度C 幻 比4)fi81 1 7 0 5 2-2 0 0 0 1
