CCGF 308-2008 聚氯乙烯绝缘电缆电线.pdf

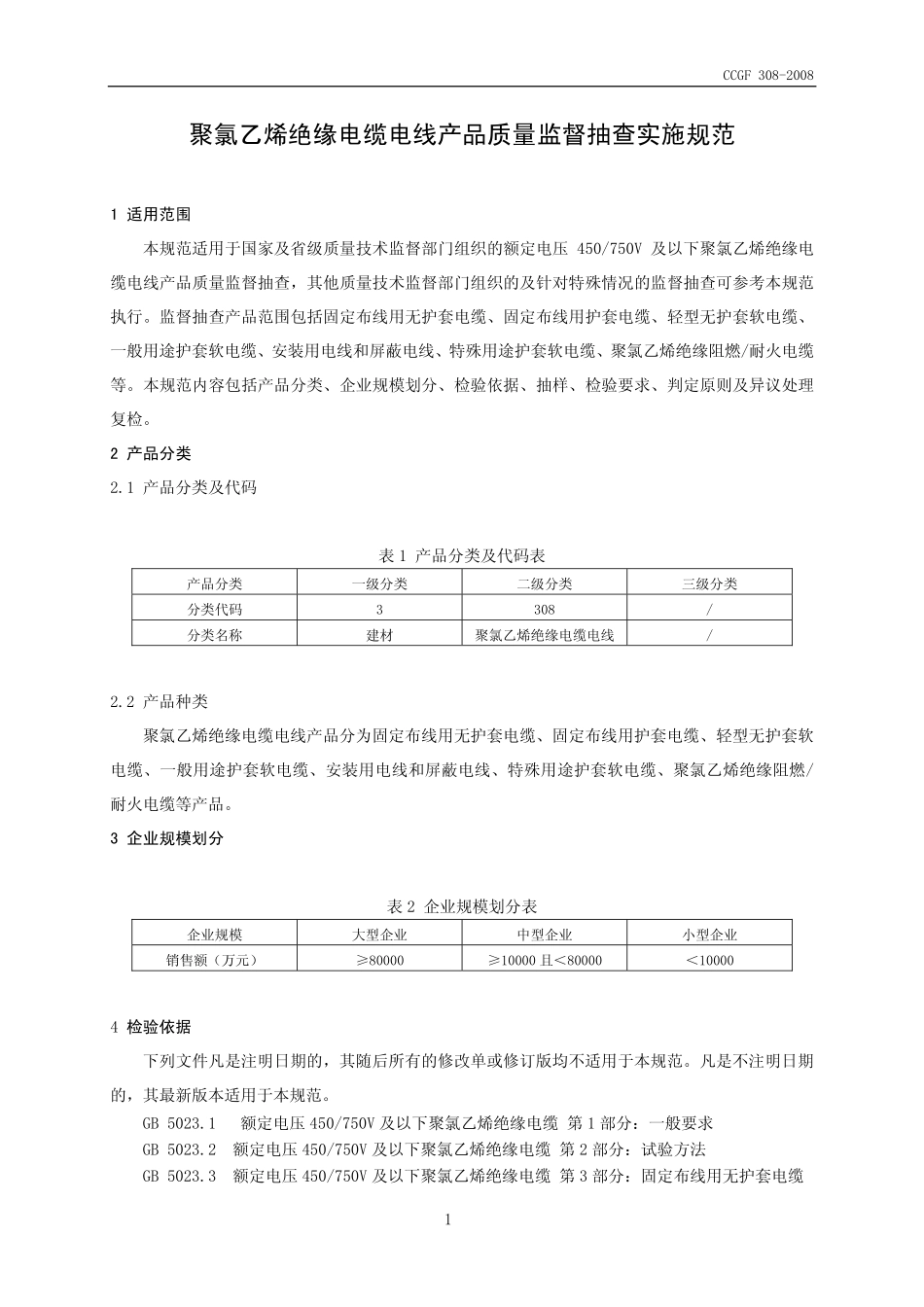

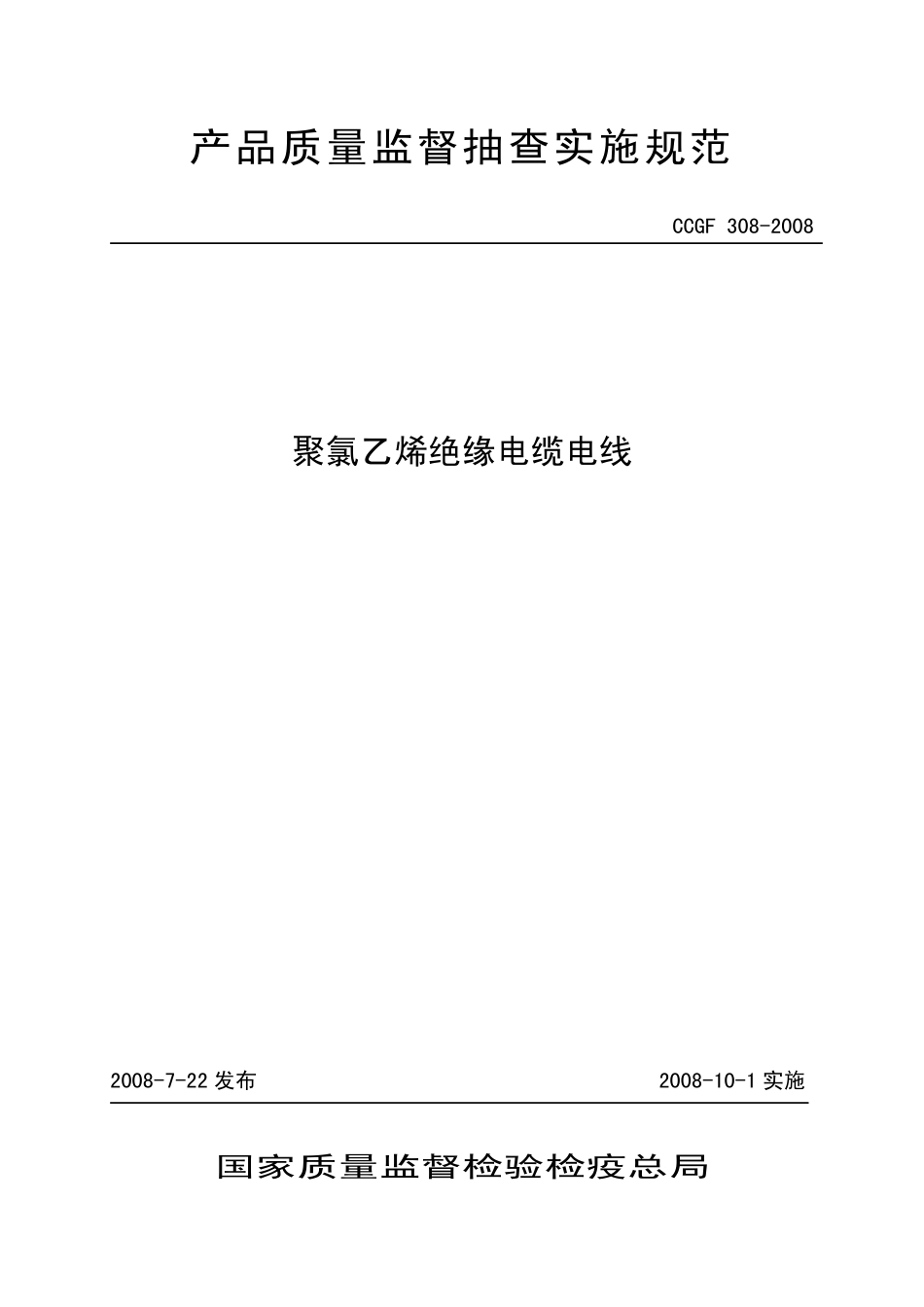

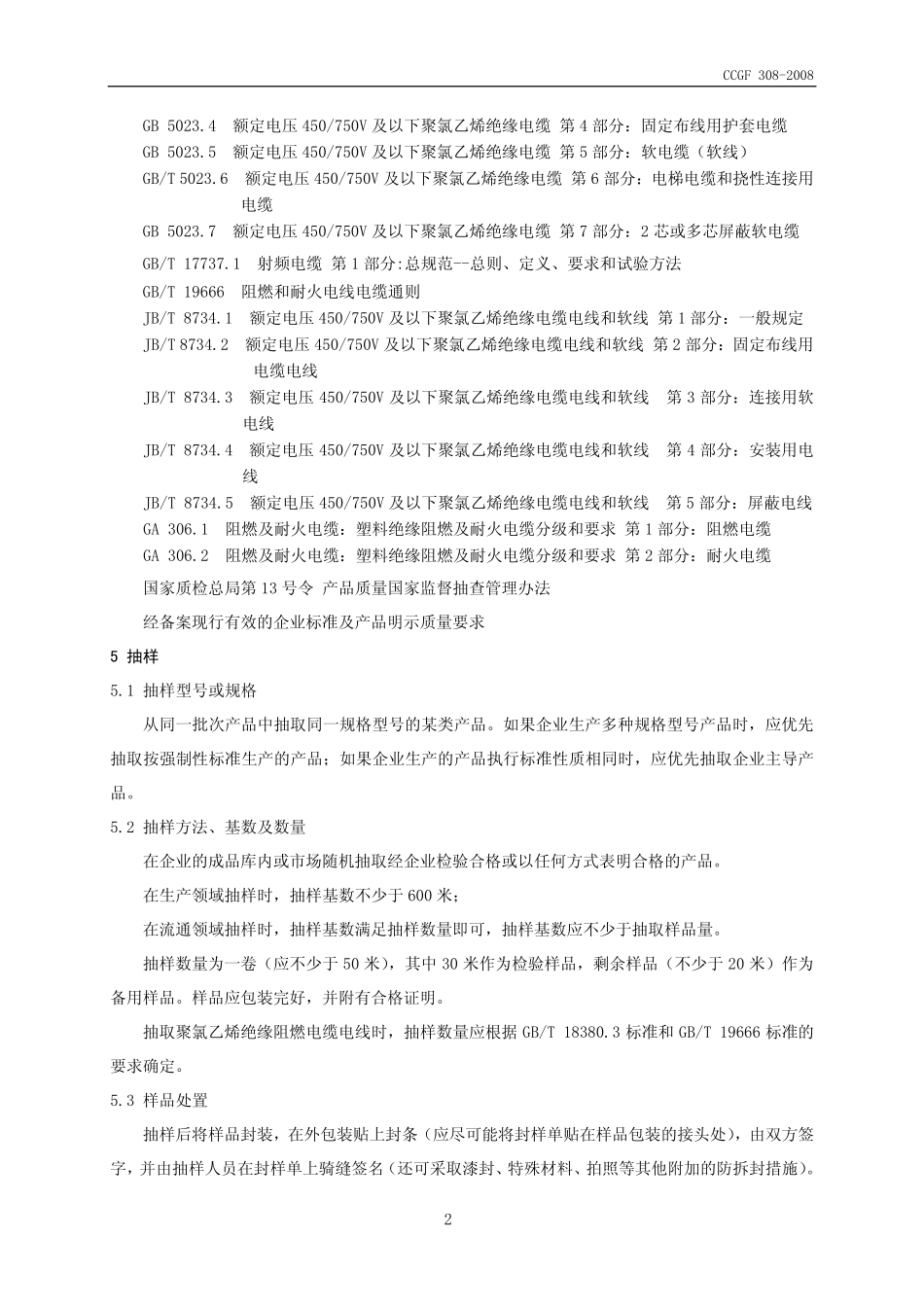

产品质量监督抽查实施规范 CCGF 308-2008 聚氯乙烯绝缘电缆电线 2008-7-22 发布 2008-10-1 实施 国家质量监督检验检疫总局 CCGF 308-2008 聚氯乙烯绝缘电缆电线产品质量监督抽查实施规范 1 适用范围 本规范适用于国家及省级质量技术监督部门组织的额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线产品质量监督抽查，其他质量技术监督部门组织的及针对特殊情况的监督抽查可参考本规范执行。监督抽查产品范围包括固定布线用无护套电缆、固定布线用护套电缆、轻型无护套软电缆、一般用途护套软电缆、安装用电线和屏蔽电线、特殊用途护套软电缆、聚氯乙烯绝缘阻燃/耐火电缆等。本规范内容包括产品分类、企业规模划分、检验依据、抽样、检验要求、判定原则及异议处理复检。2 产品分类 2.1 产品分类及代码 表 1 产品分类及代码表 产品分类 一级分类 二级分类 三级分类 分类代码 3 308/分类名称 建材 聚氯乙烯绝缘电缆电线/2.2 产品种类 聚氯乙烯绝缘电缆电线产品分为固定布线用无护套电缆、固定布线用护套电缆、轻型无护套软电缆、一般用途护套软电缆、安装用电线和屏蔽电线、特殊用途护套软电缆、聚氯乙烯绝缘阻燃/耐火电缆等产品。3 企业规模划分 表 2 企业规模划分表 企业规模 大型企业 中型企业 小型企业 销售额（万元）80000 10000 且80000 10000 4 检验依据 下列文件凡是注明日期的，其随后所有的修改单或修订版均不适用于本规范。凡是不注明日期的，其最新版本适用于本规范。GB 5023.1 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 1 部分：一般要求 GB 5023.2 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 2 部分：试验方法 GB 5023.3 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 3 部分：固定布线用无护套电缆 1 CCGF 308-2008 GB 5023.4 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 4 部分：固定布线用护套电缆 GB 5023.5 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 5 部分：软电缆（软线）GB/T 5023.6 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 6 部分：电梯电缆和挠性连接用电缆 GB 5023.7 额定电压 450/750V 及以下聚氯乙烯绝缘电缆 第 7 部分：2 芯或多芯屏蔽软电缆 GB/T 17737.1 射频电缆 第 1 部分:总规范-总则、定义、要求和试验方法 GB/T 19666 阻燃和耐火电线电缆通则 JB/T 8734.1 额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第 1 部分：一般规定 JB/T 8734.2 额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第 2 部分：固定布线用电缆电线 JB/T 8734.3 额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第 3 部分：连接用软电线 JB/T 8734.4 额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第 4 部分：安装用电线 JB/T 8734.5 额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线和软线 第 5 部分：屏蔽电线 GA 306.1 阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求 第 1 部分：阻燃电缆 GA 306.2 阻燃及耐火电缆：塑料绝缘阻燃及耐火电缆分级和要求 第 2 部分：耐火电缆 国家质检总局第 13 号令 产品质量国家监督抽查管理办法 经备案现行有效的企业标准及产品明示质量要求 5 抽样 5.1 抽样型号或规格 从同一批次产品中抽取同一规格型号的某类产品。如果企业生产多种规格型号产品时，应优先抽取按强制性标准生产的产品；如果企业生产的产品执行标准性质相同时，应优先抽取企业主导产品。5.2 抽样方法、基数及数量 在企业的成品库内或市场随机抽取经企业检验合格或以任何方式表明合格的产品。在生产领域抽样时，抽样基数不少于 600 米；在流通领域抽样时，抽样基数满足抽样数量即可，抽样基数应不少于抽取样品量。抽样数量为一卷（应不少于 50 米），其中 30 米作为检验样品，剩余样品（不少于 20 米）作为备用样品。样品应包装完好，并附有合格证明。抽取聚氯乙烯绝缘阻燃电缆电线时，抽样数量应根据 GB/T 18380.3 标准和 GB/T 19666 标准的要求确定。5.3 样品处置 抽样后将样品封装，在外包装贴上封条（应尽可能将封样单贴在样品包装的接头处），由双方签字，并由抽样人员在封样单上骑缝签名（还可采取漆封、特殊材料、拍照等其他附加的防拆封措施）。2 CCGF 308-2008 5.4 抽样单 应按有关规定填写抽样单，并记录被抽查产品及企业相关信息。同时记录被抽查企业上一年度生产的额定电压 450/750V 及以下聚氯乙烯绝缘电缆电线产品销售总额,以万元计；若企业上一年度未生产，则记录本年度实际销售额，并加以注明。抽样单中产品的技术资料信息应根据该产品的合格证明填写。6 检验要求 6.1 检验项目及重要程度分类 表 3 产品检验项目及重要程度分类 重要程度分类序号 检验项目 依据标准法规或标准条款 强制性/推荐性 检测方法 检验判定项目 A 类 B 类 1 导体电阻 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T3048.4 GB 5023.2 2 成品电缆电压试验 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T3048.8 GB 5023.2 3 绝缘线芯电压试验 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T3048.8 GB 5023.2 4 绝缘电阻 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T3048.5 GB 5023.2 5 转移阻抗 GB 5023.7 强制性 GB17737.1 6 导体结构(单线根数、单线直径)GB（/T）5023 JB/T 8734 强制性 推荐性 正常目力和千分尺检查 7 绝缘平均厚度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB5023.2 GB/T2951.1 8 绝缘最薄处厚度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB5023.2 GB/T2951.1 9 内护层平均厚度 GB 5023.7 强制性 GB5023.2 GB/T2951.1 10 内护层最薄处厚度 GB 5023.7 强制性 GB5023.2 GB/T2951.1 11 护套平均厚度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB5023.2 GB/T2951.1 12 护套最薄处厚度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB5023.2 GB/T2951.1 13 成缆方向 JB/T 8734 推荐性 正常目力检查 14 成缆节距 JB/T 8734 推荐性 正常目力和直尺检查 3 CCGF 308-2008 重要程度分类序号 检验项目 依据标准法规或标准条款 强制性/推荐性 检测方法 检验判定项目 A 类 B 类 15 编织（或缠绕）密度 JB/T 8734 推荐性 正常目力和千分尺检查 16 外径或平均外形尺寸 GB 5023 JB/T 8734 强制性 推荐性 GB5023.2 GB/T2951.1 17 椭圆度 GB 5023 JB/T 8734 强制性 推荐性 GB5023.2 GB/T2951.1 18 绝缘老化前抗张强度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 19 绝缘老化前断裂伸长率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 20 绝缘老化后抗张强度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 21 绝缘老化后断裂伸长率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 22 绝缘老化后抗张强度变化率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 23 绝缘老化后断裂伸长率变化率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 24 绝缘失重试验 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.7 25 内护层老化前抗张强度 GB 5023.7 强制性 GB/T2951.1 26 内护层老化前断裂伸长率 GB 5023.7 强制性 GB/T2951.1 27 内护层老化后抗张强度 GB 5023.7 强制性 GB/T2951.1 GB/T2951.2 28 内护层老化后断裂伸长率 GB 5023.7 强制性 GB/T2951.1 GB/T2951.2 29 内护层老化后抗张强度变化率 GB 5023.7 强制性 GB/T2951.1 GB/T2951.2 30 内护层老化后断裂伸长率变化率 GB 5023.7 强制性 GB/T2951.1 GB/T2951.2 31 护套老化前抗张强度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 32 护套老化前断裂伸长率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 33 护套老化后抗张强度 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 34 护套老化后断裂伸长率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 35 护套老化后抗张强度变化率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 4 CCGF 308-2008 重要程度分类序号 检验项目 依据标准法规或标准条款 强制性/推荐性 检测方法 检验判定项目 A 类 B 类 36 护套老化后断裂伸长率变化率 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.1 GB/T2951.2 37 护套失重试验 GB（/T）5023 JB/T 8734 强制性 推荐性 GB/T2951.7 38 非污染试验后绝缘抗张强度 GB 5023 强制性 GB/T2951.1 GB/T2951.2 39 非污染试验后绝缘断裂伸长率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 40 非污染试验后绝缘抗张强度变化率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 41 非污染试验后绝缘断裂伸长率变化率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 42 非污染试验后内护层抗张强度 GB 5023 强制性 GB/T2951.1 GB/T2951.2 43 非污染试验后内护层断裂伸长率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 44 非污染试验后内护层抗张强度变化率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 45 非污染试验后内护层断裂伸长率变化率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 46 非污染试验后护套抗张强度 GB 5023 强制性 GB/T2951.1 GB/T2951.2 47 非污染试验后护套断裂伸长率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 48 非污染试验后护套抗张强度变化率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 49 非污染试验后护套断裂伸长率变化率 GB 5023 强制性 GB/T2951.1 GB/T2951.2 50 绝缘高温压力试
