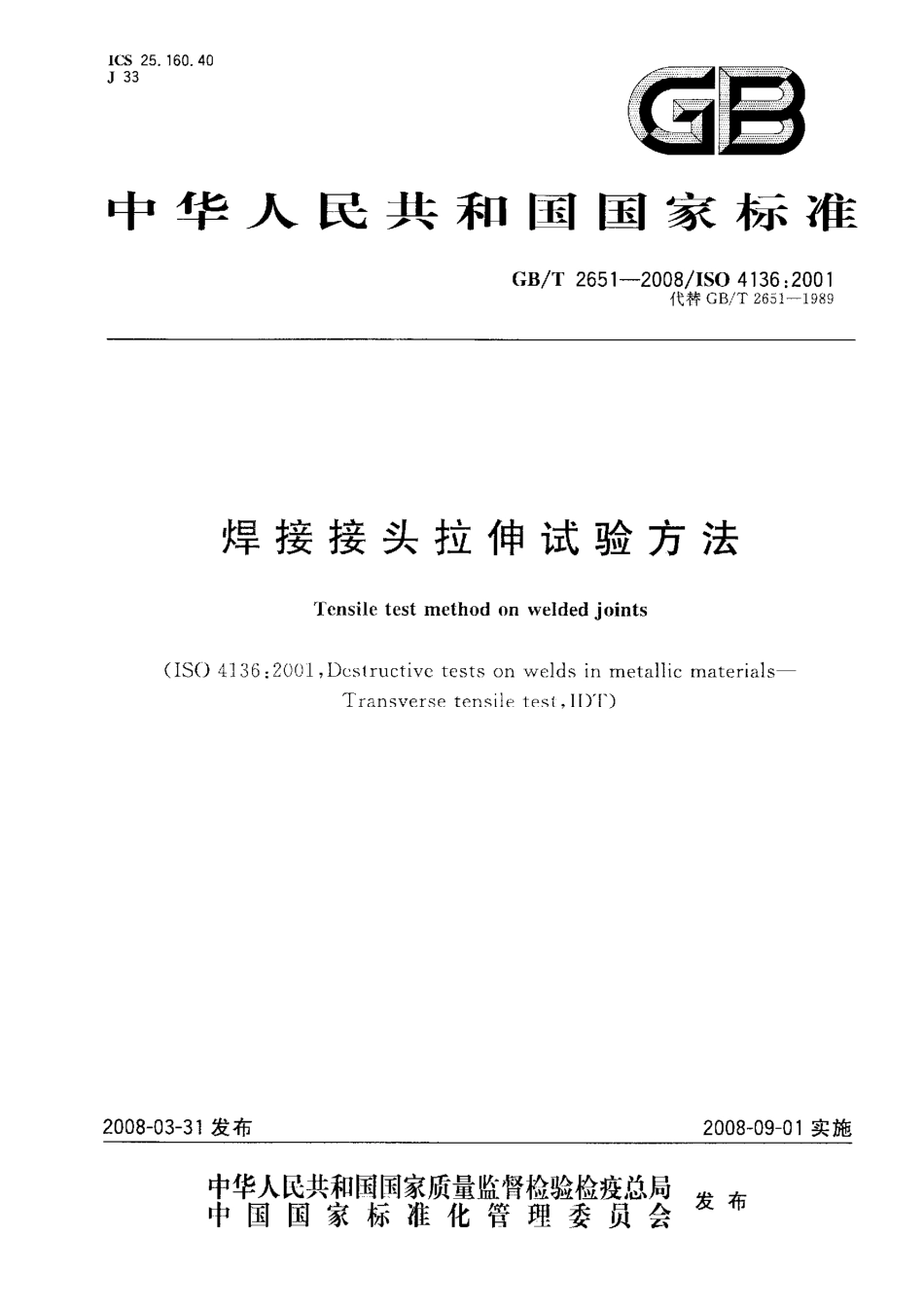

GBT 2651-2008 焊接接头拉伸试验方法.pdf

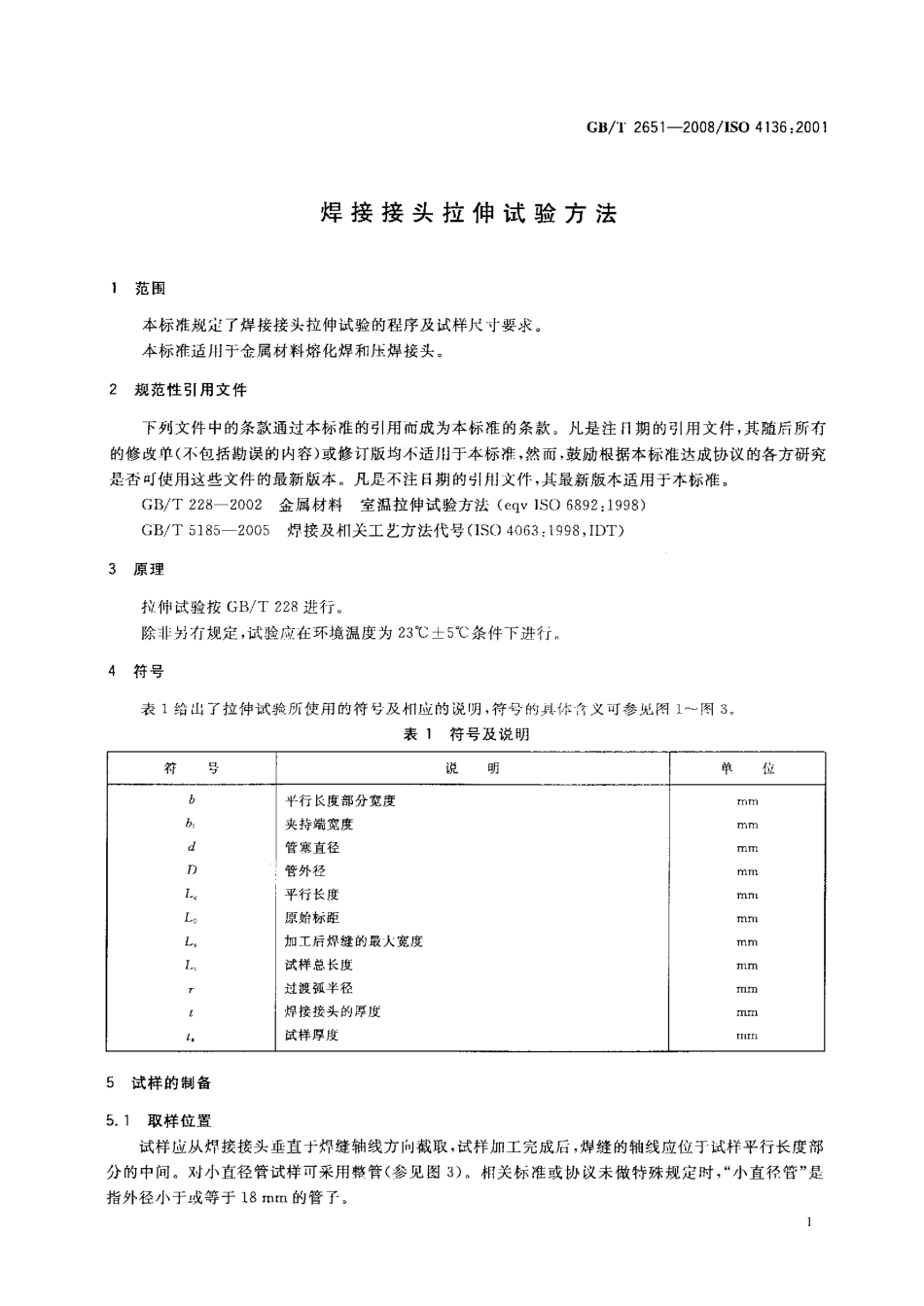

GB/T2651-2008/IS04136:2001焊接接头拉伸试验方法1范围本标准规定了焊接接头拉伸试验的程序及试样尺寸要求。本标谁适用于金属材料熔化焊和压焊接头。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注门期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228一2002金属材料室福拉伸试验方法(eqv IS06892:1998)GB/T5185一2005焊接及机关工艺方法代号(IS04063:1998,IDT)3原理拉伸试验按GB/T228进行。除非另行规定，试验应在环境温度为23士5条件下进行。4符号表1给出了拉神试验所使用的符号及相应的说明，符号的具体含义可参比图1一图3。表1符号及说明符号说明单位b半行长度部分宽度mm夹持端宽度mmd管寒直径mmD管外径mm平行长度m原始标距mmL.加工后焊缝的最人宽度mml试样总长度mm过渡孤半径mm焊接接头的厚度mml.试样厚度MIII5试样的制备5.1取样位置试样应从焊接接头垂直于焊缝轴线方向截取，试样加工完成后，焊缝的轴线应位于试样平行长度部分的中间。对小直径管试样可采用整管（参见图3）。相关标准或协议未做特殊规定时，“小直径管”是指外径小于或等于18mm的管子，GB/T2651一2008/1S04136:2001表2板及管板状试样的尺寸单位为毫米名称符号尺试样总长度L适合于所使用的试验机夹持端宽度b6+1212(2)板625(t,2)平行长度部分宽度6(D50)管子12(50168)平行长度L。L,+60过渡弧半径25注1：对于压焊及高能束焊接头而言（根据GB/T5185一2005，其工艺方法代号为2、4,51和52），焊缝宽度为零(L,=0)。注2：对于某些金属材料（如铝、铜及其合金）可以要求LL,十100。a)板接头b)管接头图2板和管接头板状试样5.5.3.2整管试样整管试样尺寸见图3。
