GBT 2611-2007 试验机 通用技术要求.pdf

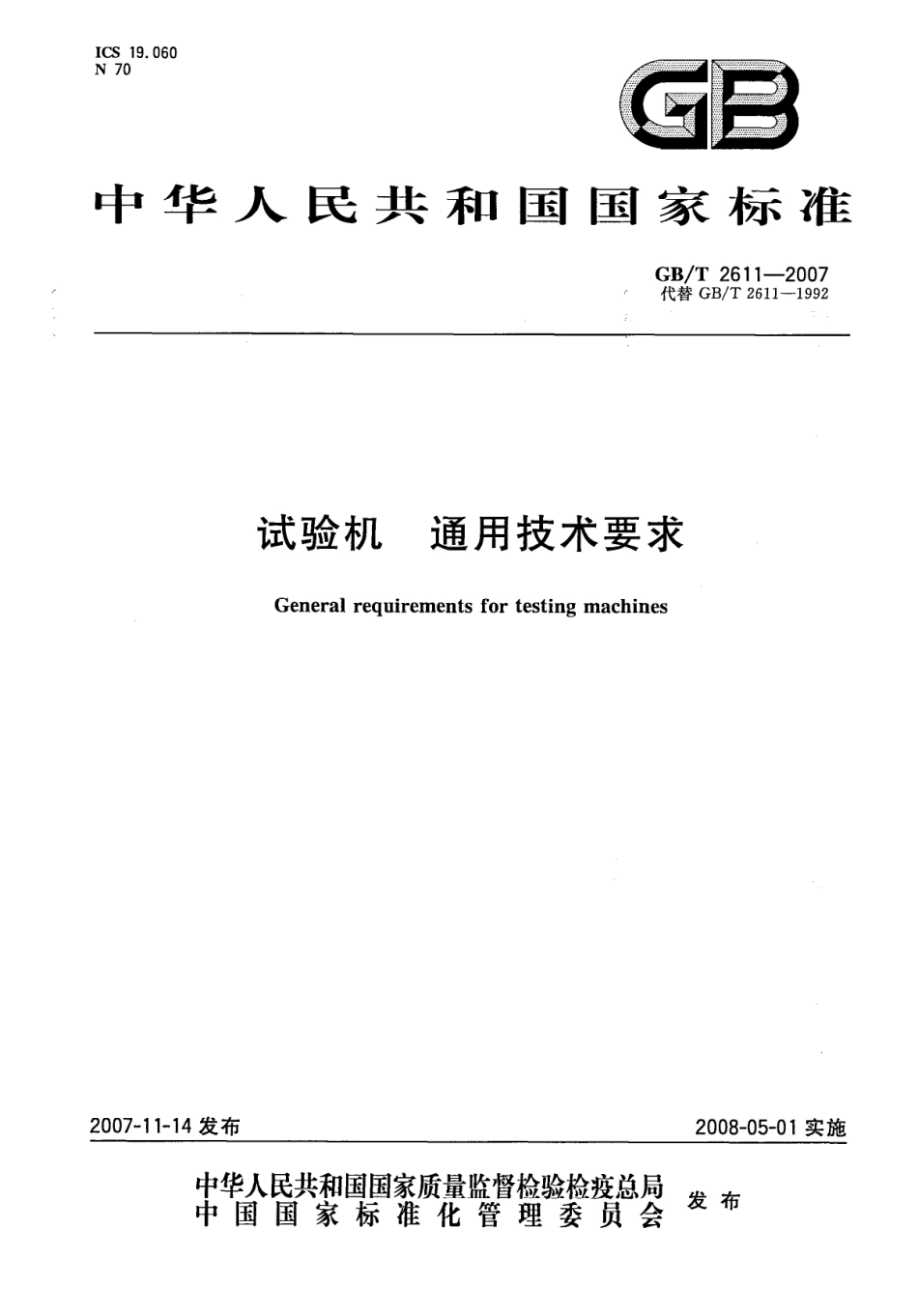

ICS19.060N70中华人民共和国国家标准GB/T2611-2007代替GB/T2611-1992试验机通用技术要求General requirements for testing machines2007-11-14发布2008-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T2611-20076.1.6试验机的重要铸件均应进行时效处理。6.2焊接件6.2.1试验机上焊接件的力学性能、焊缝的尺寸和形状应符合有关图样和工艺文件的要求。6.2.2焊接件的焊缝不允许出现裂纹，连续焊缝不允许出现间断。6.2.3焊接件的外观表面不应有锤痕、焊瘤、熔渣、金属飞溅物及引弧痕迹。边棱尖角处应光滑，外观焊缝应呈光滑的或均匀的鳞片状波纹表面并打磨平整。6.2.4重要的焊接件应进行消除应力处理。7电气设备7.1电气设备标志及项目代号7.1.1电气设备所使用的各种标志应置在容易观察的位置，并应清晰醒目。7.1.2装有电气器件的外壳应有警告标志，并应符合GB5226.1一2002中17.2的规定。7.1.3电气设备控制装置应在其门或适当位置标有铭牌，其内容一般包括：a)制造者名称或标志、产品编号（用于分体控制装置）；b)电源额定电压、相数和频率，c)整机耗电总容量或满载电流总和；)总电源短路保护器件的断流能力或熔断器的额定电流。7.1.4电气设备的手控操作件如按钮、选择开关等均应有清楚、耐久的功能标志。该标志可以是形象化的符号，也可以是文字说明。若为形象化符号，则应符合GB/T5465.2的规定。7.1.5电气设备使用熔断器时，其电流数值应在熔断器架上或近旁予以标注，如果限于位置无法标出时，应在产品说明书中说明。7.1.6电气设备的按钮、指示灯、光标按钮的颜色应分别符合GB5226.1一2002中10.2.1、10.3.2、10.4的规定.7.1.7电气设备中每一个元器件，应有与技术文件相一致的项目代号。其代号应使用耐久的方法在元器件附近或其上面标出。所有的接线瑞子、电缆和导线均应有耐久的、与技术文件上相应接点一致的线路标记（线号）。7.2保护接地电路的连续性、绝缘电阻和耐压7.2.1电气设备保护接地电路的连续性检验应符合GB5226.1一2002中19.2的规定。7.2.2电气设备的绝缘电阻检验应符合GB5226.1一2002中19.3的规定。7.2.3电气设备的耐压试验应符合GB5226.1一2002中19.4的规定。7.3电击的防护7.3.1电气设备应具备保护人身安全、防止电击的能力。7.3.2在正常工作情况下电击的防护，应采用7.3.3和7.3.4规定的二种防护措施之一。7.3.3用电柜作防护应符合下列要求之一：)打开电柜应使用钥匙或工具，且打开门后，电柜内所有高于50V的带电部分应加以保护，预防意外触电。b)打开电柜前，应先断开电源。此项要求应由门与电源开关的联锁机构来实现，使切断开关时才能打开门，关闭门后才能接通开关。)如果不需使用钥匙或工具开门，或者不用断开带电部分就能进行工作（如换灯泡或换熔断丝）时，应在电柜内设置挡板，预防接触带电部分。当采用50V以下电压时，可不设挡板。7.3.4通过隔绝带电部分进行防护，应采用不能拆除的绝缘物包覆带电部分的方法。此种绝缘应能经受住工作时出现的机械、电气或热的应力作用。油漆、清漆、漆膜不得单独用作正常工作条件下的电击防护。3
