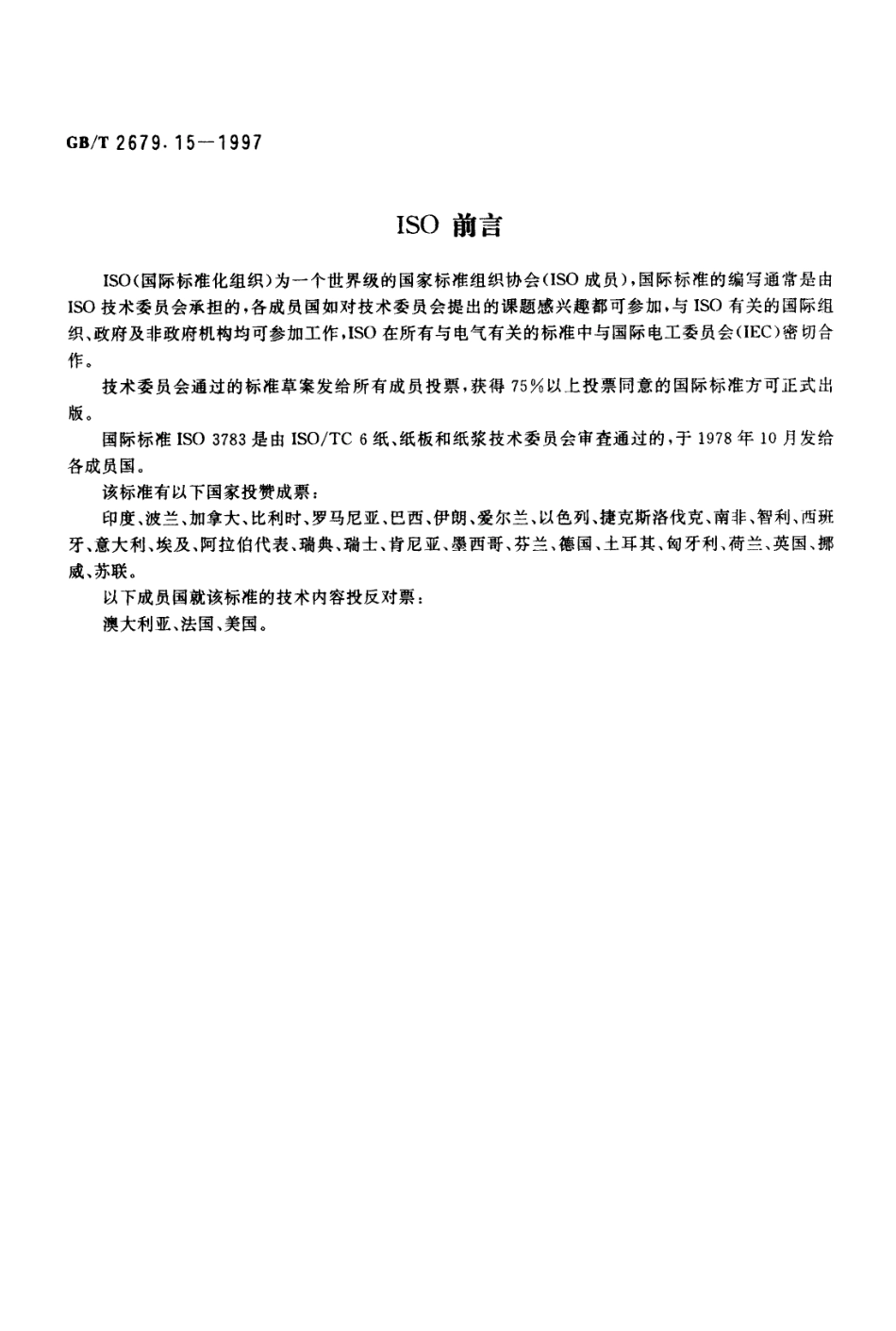

G B/T 2 6 7 9 1 5 一 1 9 9 7前含1 本标准等效采用I S O 3 7 8 3:1 9 8 0（第一版）。在试验验证的基础上，本标准做了一些补充规定，如测定胶版印刷和凹版印刷试样选用胶衬垫，凸版印刷试样选用纸衬垫等。本标准自 生效之日 起同时代替G B 1 0 3 4 1-8 9 0 本标准的附录A是提示的附录。本标准由中国轻工总会提出。本标准 由全国造纸工业标准化技术委员会归 口。本标准起草单位：天津造纸研究所、中国制浆造纸工业研究所。本标准主要起草人：张景彦、王方、张小奇、张晓惠、陈述。G s/T 2 6 7 9 1 5 一 1 9 9 7I S O 前言 I S O（国际标准化组织）为一个世界级的国家标准组织协会（I S O成员），国际标准的编写通常是由I S O技术委员会承担的，各成员国如对技术委员会提 出的课题感兴趣都可参加，与 I S O有关的国际组织、政府及非政府机构均可参加工作，I S O在所有与电气有关的标准中与国际电工委员会（I E C）密切合作。技术委员会通过的标准草案发给所有成员投票，获得7 5 以上投票同意的国际标准方可正式出版。国际标准I S O 3 7 8 3 是由I S O/T C 6 纸、纸板和纸浆技术委员会审查通过的，于1 9 7 8 年 1 0 月发给各成员国。该标准有以下国家投赞成票：印度、波兰、加拿大、比利时、罗马尼亚、巴西、伊朗、爱尔兰、以色列、捷克斯洛伐克、南非、智利、西班牙、意大利、埃及、阿拉伯代表、瑞典、瑞士、肯尼亚、墨西哥、芬兰、德国、土耳其、匈牙利、荷兰、英国、挪威、苏联。以下成员国就该标准的技术内容投反对票：澳大利亚、法国、美国。中华 人 民 共 和 国 国家 标 准纸和纸板印刷表面强度的测定 （电动加速法）G 13/T 2 6 7 9 1 5 一 1 9 9 7e q v I S O 3 7 8 3：1 9 8 0代替 G B 1 0 3 4 1-8 9P a p e r a n d b o a r d-D e t e r m i n a t i o n o f p r i n t i n g s u r f a c e s t r e n g t h-A c c e l e r a t i n g s p e e d m e t h o d(e l e c t r i c m o d e l)范围本标准规定了采用电动型仪器经加速印刷方式测定纸和纸板印刷表面强度的方法。本标准适用于各种胶版、凹版和凸版印刷纸和纸板模拟印刷的试验。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B 4 5 0-8 9 纸和纸板试样的采取 G B/T 2 6 7 9.1 6-1 9 9 7 纸和纸板印刷表面强度的测定（摆或弹簧加速法）G B 1 0 7 3 9-8 9 纸浆、纸和纸板试样处理与试验的标准大气 Q B 1 0 2 0-9 1 纸张印刷适性用标准油墨3 定义 本标准采用下列定义。3.1 拉毛 在印刷过程中，当油墨作用于纸或纸板表面的外向拉力大于纸或纸板表面的内聚力时，引起表面的剥裂。对于未涂布纸或纸板，此种剥裂形式一般是表面起毛或撕破。对于涂布纸或纸板则主要是表面掉粉或起泡分层甚至纸层撕破。3.2 印刷表面强度 以连续增加的速度印刷纸面，直到纸面开始拉毛时的印刷速度，以M/S 表示。4 原理 用标准拉毛油在恒压下经连续增加的速度印刷一纸条，以纸面开始发生拉毛时的最小印刷速度评价纸的印刷表面强度，此速度越高，印刷表面强度越好。5 仪器和材料5.1 仪器包括两组独立的部分：一台打墨机，能赋于印刷盘一层一定厚度的拉毛油膜；一台电机驱动的印刷仪器，印刷压力用调节弹簧负荷控制。5.1.1 印刷仪器（见附录 A中的图 A1)印刷仪器包括一个半圆的扇形轮（8)，半径为8 5 mm，上面用标准衬垫包覆。用作拉毛印刷的扇形国家技术监督局 1 9 9 7 一 0 6 一 2 6批准1 9 9 7 门2 一 0 1实施G B/T 2 6 7 9 1 5 一 1 9 9 7轮约有 1 5 0 0，扇形表面与平滑的金属印刷盘面接触，并以逐步增加的速度回转以完成对试样的印刷。金属面印刷盘的直径 6 5 m m，宽 1 0 m m，对试验纸条的压力调至（3 4 5 士1 0)N进行印刷。试验所需的加速度印刷条件只有在扇形轮位于起始位置时，才可用速度类别选择器（1 4）进行选择。高 低速选择开关（2 3）最初应放在低速位置上，高低不同的速度 由调速轮（5)选择调节，但不得超过7 m/s。仪器备有印刷速度和纸条印刷位置关系图表，以便查出纸面印区每一点的印速。当扇形轮包好衬垫夹好试样条，并在仪器轴杆（1 2）上插入印刷盘使之处于靠近纸面位置时，可通过压力调节轮（9)将印刷压力调至设定值。5.1.2 打墨机 打墨机上分布油墨用的大匀墨辊和加速分布用的小匀墨辊均必须由聚氨醋制成。不包括印刷盘，打墨机每边油墨分布系统的总面积为 1 2 0 0 c m 。加 1 m L拉毛油印 1 0 条试样，赋予印刷盘上的拉毛油膜厚度为（7.7 士0.5)ti rn o5.2 标准拉毛油：低 中两种粘度拉毛油。注：标准拉毛油应符合 Q B 1 0 2 0 的规定。5.3 标准衬垫：纸垫用于凸版印刷试样，胶垫用于胶版和凹版印刷试样。厚度均为（(1-5 士。.1)m m.5.4 注墨管：容量2 m L，分度0.0 1 mL o5.5 标准拉毛观测灯：光源入射角为7 5 0，观测孔观测角为3 0 0,5.6 石油醚或溶剂汽油、培养皿、软毛刷、不掉毛的柔软纱布或高档卫生纸，用于清洗拉毛油。6 取样按G B 4 5。取样，不得对试样造成机械损伤。7 温湿处理试样按 G B 1 0 7 3 9 进行温湿处理。8 试样的制备 从所取的样品上切取 3 5 0 m m X 3 5 mm的试样正反面各不少于 5 条，长向为试样纵向，分别对正反面做出标记。9 仪器的准备9.1 衬垫的固定和张紧 逆时针方向尽量转动扇形轮左右两夹子的两个小的滚花螺钉。按开扇形轮左侧上的衬垫夹子（1 8),将选用的衬垫尽可能插人，同时保证衬垫在扇形轮上处于很平直的位置，然后用大的滚花螺母夹紧。把衬垫的另一端尽可能插入扇形轮右侧的衬垫夹子（7)，由大滚花螺母夹紧。顺时针方向拧紧扇形轮左右夹子上的小滚花螺钉，把衬垫张紧在扇形轮上。衬垫损坏应予更换。注：纸垫一般为 5 层组成。其右端上面两层夹入衬垫夹子，所以插前须先撕下下面 3 层多余的部分。9.2 印刷压力的调节 将试样固定在扇形轮上，使之平贴在衬垫表面。以顺时针方向将仪器上部印刷盘升降器（1 1)尽量转到最大限度，在轴（1 2)上插入一个没上拉毛油的印刷盘。把扇形轮转到起动位置。以逆时针方向将上部印刷盘升降器（1 1）尽可能转动到最大限度。转动仪器右侧上部张力调节器（9)，直到上部印刷压力刻度尺（1 3)上指示（3 4 5 士1 0)NaG B/T 2 6 7 9 1 5 一 1 9 9 71 0 试验步骤1 0.，试验条件 所有试验均应在G B 1 0 7 3 9 规定的标准大气条件下进行，要保证仪器与试验器材均与标准温度条件达到平衡。为达到较高的测试准确 性，将实验室的温度条件最好控制在（2 3 士0-5)范围内。1 0.2 装试样 按开扇形轮左侧上的纸夹（1 8)，把试样插入夹内，并保证纸条与衬垫相平行。1 0.3 印刷盘的准备 首先把标准拉毛油吸入注墨管，注意勿吸入空气。如果在使用注墨管注拉毛油后，发现拉毛油自行涌出，说明注墨管内混入空气。应清除管内全部拉毛油，然后再重新注入。先用软毛刷沾石油醚或溶剂汽油刷洗打墨机上的大小聚氨酷匀墨辊和印刷盘，用卫生纸或软布沾石油醚或溶剂汽油擦洗打墨机上的金属滚筒。用注墨管把1 m L拉毛油沿打墨机滚筒轴向均匀施加到前滚筒上。匀墨至少1 0 min后，把两印刷盘同时放到打墨机聚氨酷辊上上墨，上墨时间为（3 0 士3)s,1 0.4 印刷试样 将仪器速度种类选择器（1 4）拨至加速位置上。将速度高低选择开关（2 3）放在低速位置上。顺时针方向尽量转动仪器上部印刷盘升降器（1 1)，并将上好拉毛油的印刷盘插在轴杆（1 2）上，直至位置合槽。转动带有试样的扇形轮至起动位置，此时，仪器前面的指示灯（1 5)燃亮。以逆时针方向尽量转动上部印刷盘升降器（1 1).首先用右手按下仪器右侧马达起动电钮（6)，马达起动之后，用左手按下仪器左侧的扇形轮起动钮(1)。此时扇形轮运转完成印刷，在印刷时要保持两钮都按下。当扇形轮停下后，从夹子上取下试样，立即观测拉毛始点。注：根据试样印刷表面强度的高低选择加速印刷的最大速度，如 0.5 m/s,1.0 m/s,1.5 m/s,2.0 m/s,3.0 m/s,4.0 m/s,5.0 m/s,6.0 m/s 或 7.0 m/s。最大印刷速度由速度调节手轮（5)调节。1 1 拉毛的判定1 1.1 标出纸条印迹最初（静止的）接触面中心，做为印刷的起始点（端部宽约5 m m深色印迹的中间位置）。1 1.2 把印后试样马上放在标准拉毛观测灯下，通过观测孔观测拉毛情况。以纸面开始连续成片拉毛做为拉毛的开始点，并做出标记。然后用印速与印刷位置标尺查出该点的印刷速度即为印刷表面强度。对于纸板的起泡分层，可通过印刷面朝里弯曲印样观测。注：当拉毛出现于距印刷始点 2 0 m m以内时，因不能得到准确结果，要选用较低的最大速度或低粘度拉毛油印刷。当有的纸样一开始就有轻微拉毛，但随着印速增加，拉毛情况不趋于明显严重时，应采用更大印刷速度或采用 较高粘度拉毛油印刷，以便找出拉毛的明显起始点。1 1.3 记录下拉毛的类型。1 1.4 每印完一条试样，用沾有石油醚或溶剂汽油的卫生纸或软布擦净印刷盘，待干燥后继续上墨印刷。1 1.5 每印 1 0 条之后，用注墨管在打墨机上沿滚筒轴向均匀补加。.1 6 m L拉毛油，分布均匀后继续对印刷盘上墨，补加油墨分布时间不少于4 5 s a1 1.6 正反两面至少各印 5 条试样（单面印刷纸只测印刷面）。完成试验后把印刷盘和打墨机擦洗干净。G B/T 2 6 7 9。1 5 一 1 9 9 71 2 试验报告 试验报告应包括下列项目：a）本标准编号，b）所用拉毛油种类；c）所用的最大印刷速度；d）分别报告正反面试样测定结果的平均值，修约至。.0 1 m/s;e）重复试验结果的变异系数，修约至0.1 0 o;f 试验的温湿度条件，9）纸面的拉毛类型；h）与本标准规定程序的任何偏离或可能影响结果的因素。G B/T 2 6 7 9。1 5 一 1 9 9 7 附录A （提示的附录）电动型I G T印刷适性仪电动型I G T印刷适性仪见图Al 所示1 一扇形轮起动电钮，只有在（(6）已按下，(1 5）已显亮时，按此电钮才有作用；2 一速度指示器；3 一电源开关；4 一指示灯，只有开关（3)在“开”位置上时才亮；5 一具有锁紧钮的速度调节手轮；6 一马达起动电钮，当指示灯显亮后，按此电钮，可以接通马达的电源;7 一与（1 8）夹衬垫与纸样的夹子，衬垫被夹在夹子当中 而纸样可被夹子单独夹住；8 一扇形轮即压印滚筒；9 一 上部印刷 盘的印刷压力调节手轮；1 0-衬垫，1 1 一上部印刷盘升降器，可使印刷盘脱离扇形轮而提起，另外可调节上部印刷盘的轴与扇形轮之间 的距离；1 2 一上 部印 刷盘的轴，1 3 一上部印刷压力的 刻度 尺，1 4 一速度类别选择器；1 5 一指示灯，只有当扇形轮位于起动位置时才亮;1 6 一刷子（可拆卸);1 7 一安装附件的连接孔；1 8 一见（(7);1 9,2 0,2 1,2 2 一与1 2,1 1,9,1 3 同，只 用于下部印 刷盘，在纸张拉毛 试验中不 使用；2 3 一速度选择开关，加 速印刷时，开关指在“低”位置上的最大速度为 4 m/s，指在“高”位置上的
