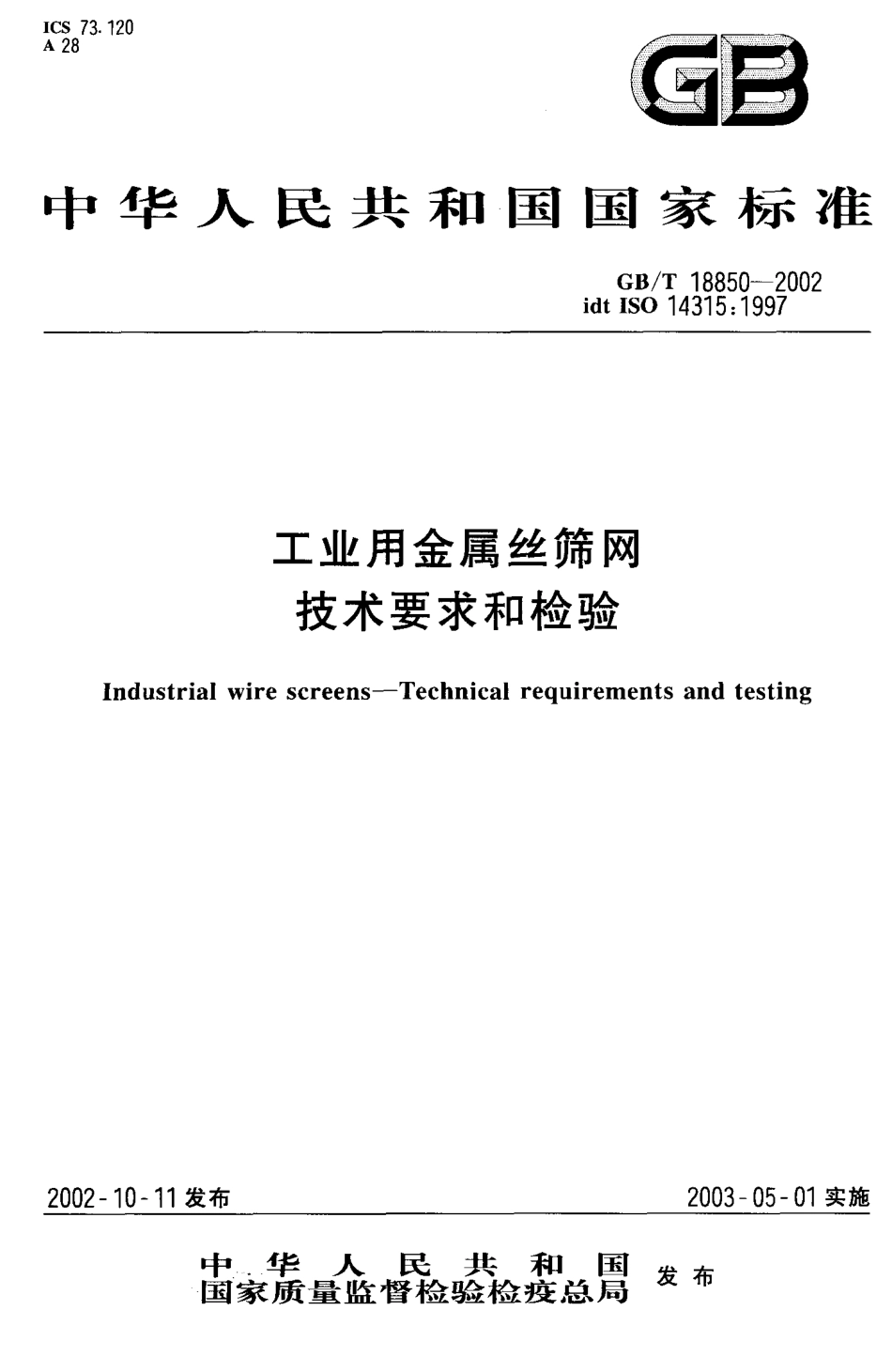

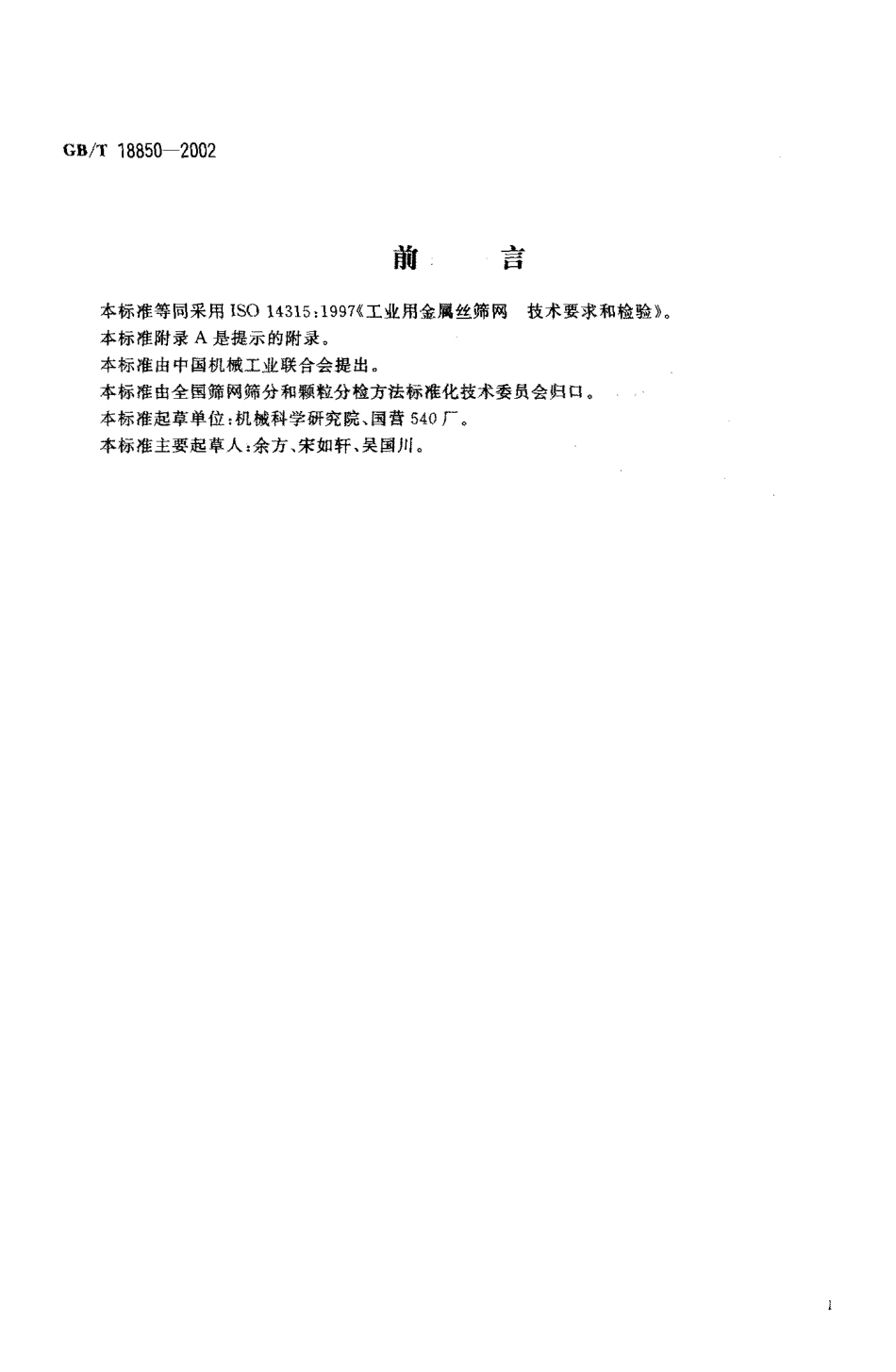

I C S 7 3.1 2 0A 2 8i中 华 人 民 共 和 国 国 家 标 准 G B/T 1 8 8 5 0-2 0 0 2i d t I S O 1 4 3 1 5:1 9 9 7工业用金属丝筛网技术要求和检验I n d u s t r i a l w i r e s c r e e n s-T e c h n i c a l r e q u i r e m e n t s a n d t e s t i n g2 0 0 2 门0 门 1 发布2 0 0 3 一 0 5 一 0 1实施中华人民共和匡国 家 质 量 监 督 检 验 检 疫 总 I FRGB/T 1 8 8 5 0-2 0 0 2前言本标准等同采用 I S O 1 4 3 1 5:1 9 9 7 工业用金属丝筛网技术要求和检验。本标准附录A是提示的附录。本标准由中国机械工业联合会提出。本标准由全国筛网筛分和颗粒分检方法标准化技术委员会归口。本标准起草单位:机械科学研究院、国营 5 4 0 厂。本标准主要起草人:余方、宋如轩、吴国川。G s/T 1 8 8 5 0-2 0 0 2I S O前言 I S O(国际标准化组织)是世界范围内的各个国家的标准团体(I S O成员国)的联合组织。起草国际标准的 工作通常是由I S O技术委员会承担。每个I S O协作的国际组织，政府及民间也参与标准的起草工作。在电工技术标准化方面，I S()与国际电工委员会(GE C)也密切合作。技术委员会通过的国际标准草案还要经成员国投票表决。作为正式标准出版要求至少有 7 5%的成员国投票表决通过。国际标准I S O 1 4 3 1 5 是由I S O/T C 2 4/S C 3筛网、筛分和其他颗粒分检方法技术委员会中的工业用金属丝筛网分委员会制定的。中 华 人 民 共 和 国 国 家 标 准工业用金属丝筛网技术要求和检验 GB/T 1 8 8 5 0-2 0 0 2i d t I S O 1 4 3 1 5:1 9 9 7I n d u s t r i a l wi r e s c r e e n s-T e c h n i c a l r e q u i r e me n t s a n d t e s t i n g范围 本标准规定了用于筛分和过滤的工业金属丝筛网的术语和一般用途、公差、技术要求和检验方法。本标准适用于符合 I S O 4 7 8 3-3预弯或压力焊接的金属丝筛网，其材料为高强度钢、不锈钢或其他材料的金属丝。本标准不适用于符合 I S O 4 7 8 3-2 工业金属丝筛网和金属丝编织网网孔尺寸和金属丝直径组合选择指南第 2部分金属丝编织网优选组合)(见 GB/T 5 3 3 0工业用金属丝 编织 方孔 筛网。2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。G B/T 1 0 6 1 1-1 9 8 9 工业用网网孔尺寸系列(e q v I S O 2 1 9 4:1 9 7 2)G B/T 5 3 3 0.1-2 0 0 0 工业用金属筛网和金属丝编织网网孔尺寸与金属丝直径组合选择指南 通则(e q v I S O 4 7 8 3-1:1 9 8 9)J B/T 7 8 6 0-1 9 9 5 工业用金属丝 I S O 4 7 8 3-2:1 9 8 9 工业用金属丝筛网和金属丝编织网网孔尺寸和金属丝直径组合选择指南 第2部分:金属丝编织网优选组合 I S O 4 7 8 3-3:1 9 8 1 工业用金属丝筛网和金属丝编 织网网 孔尺寸和金属丝直径组合选择指南 第3部分:预弯或压力焊接金属丝网的优选组合3 定义 本标准使用下列定义。3.1 网孔尺寸w 在投影平面中间位置测量的两相邻经丝或纬丝之间的距离(见图 1),3.2 丝径d 金属丝筛网上金属丝的直径(见图1),注:在金属丝筛网生产过程中丝径可能稍有变化。3.3 孔距P a)相邻金属丝中心之间的距离。b)名义上网孔尺寸 w和丝径 d之和(见图1),中华人民共和国国家质f监督检验检疫总局2 0 0 2 一 1 0-1 1 批准2 0 0 3 一 0 5 一 0 1 实施 IGB/T 1 8 8 5 0-2 0 0 2 图 1 网孔尺寸、丝径和孔距4经丝 制造中，筛网上所有纵向分布、排列的金属丝。5纬丝 制造中，筛网上所有横向分布、排列的金属丝。6 单位长度网孔目数n 在给定的单位长度上一行连续数出的网孔数目。了 筛分面积率A a a)在整个筛分表面上，所有网孔面积占筛分面积的百分比。b)基本网孔尺寸 w的平方与基本孔距P=(w+d)的平方之比，圆整到整数的百分比:(1)一d切一十A X 1 0 03.8 筛网型式 经丝和纬丝被预弯成型或框彼此相连形成筛网的方式 见附录 A(提示的附录)中的表A1 ,3.9 工业用金属丝筛网的稳固性 金属丝筛网的稳固性取决于经丝和纬丝之间的交织和互锁形成的张力。注:它受材料的抗拉强度、w对d的比值和型式与成型深度的影响。3 门0 单位面积的质量P A 用下列公式计算:&P 了6 1 8.1 X(w+d)(2)式中:d 丝径，mm;二网孔尺寸，mm;f-筛网型式变化系数(见附录A中的表Al);P一 材料密度，k g/ma(见附录 A中的表A2).注:式(2)给出了单位面积计算出的质量(k g/m )，而实际值可能小，其偏差在 3%以内。3 门1 主要缺陷 严重影响网孔尺寸或筛网表面质量 的产 品缺陷。4技术要求 关于金属丝筛网的网孔尺寸、金属丝和网孔尺寸与金属丝径组合的技术要求见G B/T 1 0 6 1 1,GB/T 5 3 3 0.1,1 B/T 7 8 6 0和I S O 4 7 8 3-3的规定。GB/T 1 8 8 5 0-2 0 0 24.1 丝径公差 在编织前，丝径的尺寸公差应按J B/T 7 8 6。中的规定。编织过程中通常会使金属丝变形，从而影响它的丝径。在编织后，丝径公差没有规定，丝径应按 5.1 的规定测量。4.2 网孔尺寸公差 网孔尺寸公差在表 1中给出。注:下述下标字母“s用以表示工业用金属丝筛网。4.2 门公差 Y,:网孔算术平均尺寸 Y是在经4 4 和纬丝方向上测量并计算的网孔尺寸的算术平均值的公差。实际网孔尺寸的算术平均值偏差应不超出基本尺寸士Y,o4.2.2 公差 x:网孔尺寸的最大值 x 值是所有网孔尺寸偏离基本尺寸的公差。x。值是分别从经丝和纬丝方向上测量的单个网孔实际尺寸与基本尺寸允许的最大偏差值(+X,)e 根据经验，由于单一网孔尺寸的负X，值并不影响筛分过程,X。值只取正值。表 1网孔 尺寸的公差网孔基本尺寸 mm网孔尺寸公差士 y%+X%6 3 -(1 2 52.553 1.5-簇 6 3371 6 二簇 3 1.53.588 二毛 1 641 04 二(851 32 w镇 451 6I-蕊 252 04.3 主要缺陷允许数目4.3.1 商业化生产的金属丝筛网不可能不存在制造缺陷，制造者和用户一定要在金属丝筛网单位面积上允许的主要缺陷的性质和数目上达成协议。金属丝筛网成品率的百分比应得到用户的同意，并且应根据金属丝筛网成片的尺寸而改变。4.3.2 除非供需双方另有协议，允许的主要缺陷的数目按表 2 的规定。4.3.3 按尺寸切成的网片，其主要缺陷的允许数目及其位置应得到用户的同意。否则其主要缺陷的允许数 目应符合表 z 的规定。表 z 主要缺陷允许数目网 孔 基 本 尺 寸 叨 mm每 1 0 m“主要缺陷的最大数目6 3 -毛 1 2 523 1.5-簇 6 331 6 w成 3 1.548 -镇 1 654 w 862 w 481 w镇 21 0Gs/T 1 8 8 5 0-2 0 0 24.3.4 如无特殊规定，对没有产生过大尺寸网孔或明显影响金属丝筛网表面质量的较小制造缺陷，应判为合格品。4.4 金属丝筛网的平整度 金属丝筛网可能在经线和(或)纬线方向上产生卷曲，无法保证筛网绝对平整。4.5 表面状态 金属丝筛网可能覆盖一层由制造过程原因涂覆的油膜。金属丝可能有在拉丝过程中所用辅助材料的痕迹:有的线材可能有腐蚀的痕迹。表面可能有拉丝或制造过程产生的痕迹。注:经丝和纬丝之间的扭曲一般来说是有差异的4.6 金属丝筛网制成的矩形筛分表面4.6.1 概述 矩形筛分表面由金属丝筛网构成。在按尺寸切成的带或不带条状钩的网片上施加张紧力，并将其固定在筛框上。筛分表面的全部尺寸标明如下:a)在平行于被筛分物料的流动方向;b)在交叉于被筛分物料的流动方向(见图2)e4.6.2 不带条状钩的筛分表面的公差 不带条状钩的筛分表面的基本长度和宽度的公差应符合表 3 的规定。表 3 不带条状钩的筛分表面的公差尺 寸 a 或 b 们 i mm m2 0 0 0 a,b 4 0 0 0士(6 td)1 0 0 0 a,6 成 2 0 0 0士(3+d)3 0 0 a,6 1 0 0 0士(2+d)a,b 毛 3 0 0士(1.5+d)1)d=丝径.物料流向图 2 筛分表面尺寸4.6.3 带条状钩的筛分表面的公差 筛分表面可以被条状钩张紧:横向(侧面张紧)，见图3 或;纵向(端部张紧)，见图4 0GB/T 1 8 8 5 0-2 0 0 2 图 3 侧面张紧注:在条状钩的外侧和金属板内侧之间必须留出 1 0 1 5 mm的间隙 图 4 端部张紧注:在条状钩的外侧和金属板内侧之间必须留出1 0 -1 5 m m的间隙。GB/T 1 8 8 5 0-2 0 0 2被筛分物料的流动方向，在带条状钩之间的筛分表面的尺寸应表示为:a)b、侧面张紧带有向上弯曲的条状钩;b)a h;端部张紧带有向下弯曲的条状钩或一端向下而另一端向上弯曲的条状钩;c)a h;o 端部张紧一端为向下弯曲的条状钩而另一端为一平直的拉紧棒，见图4,条状钩的长度应根据筛分表面的其他尺寸确定，标记为L h e条状钩的平行度的偏差为,3 n.带条状钩的筛分表面的尺寸公差和测量见表 4,表 4 带条状钩 的筛分表 面的公 差和测量尺 寸 符 号公差，/m m测量b h o 0一(8+d)条状钩外侧之间(侧面张紧)ah+(8+d)0条状钩内侧之间(端部张紧)a卜 10+(8+d)0向下弯曲的条状钩内侧和平直张紧棒外侧之间 (端部张紧)Lh 0一(5 十2 d)条 状 钩 总 长乙 p士 4 mm/1 0 0 0 mm条 状 钩 的 平 行 度1)d=丝 径了 材料 金属丝筛网的金属丝应由下列材料之一制造:a)含碳量为。.3 7%一。.8 5%的高强度钢冷拔而成，与金属丝径有关的抗拉强度为:9 0 0-0 0 0 N/mm;b)不锈钢、合金类型由用户规定;c)其他被认可的可用于编织的金属材料。材料应根据相应的标准来标记，如果没有，可按商品目录标记。5 检验方法5.1 金属丝径d 如果有足够空间使用的测量仪器，金属丝径可以在筛网上测量，或者也可以将网丝从筛网上拆下测量，见图5和图6,图 5 带刻度盘 的卡尺c s/T 1 8 8 5 0-2 0 0 2 图 6 千分尺52 网孔尺寸w5.2.1 平均网孔尺寸 网孔尺寸应沿经向和纬向上分别测量。对于3 0 m长的整卷筛网，所测量的网孔数应按a),b)和c)的规定。对于一卷网的一部分或按尺寸切成的网片也应测量相同数量的网孔数。a)1 6 m mw 镇1 2 5 mm,测量 5 个单独的网孔，见图5;b)4 mmw1 6 mm，刻度为 m m的钢尺应沿经丝和纬丝的方向平放，测量 1 0 个孔距的长并近似到毫米读数，将测量结果除以1 0,得到平均孔距，减去网丝的基本尺寸后得出平均网孔尺寸，见图 7 0 c)1 mmw4 m m,测量步骤同b)，但应测量 2 0 个孔距的长，并将结果除以2 0，得出平均孔距，减去 网丝 的基本 尺寸后得出平均网孔尺寸图 7 1 0个孔距的被测孔列即 5 2.5 mm 长度5.2.2
