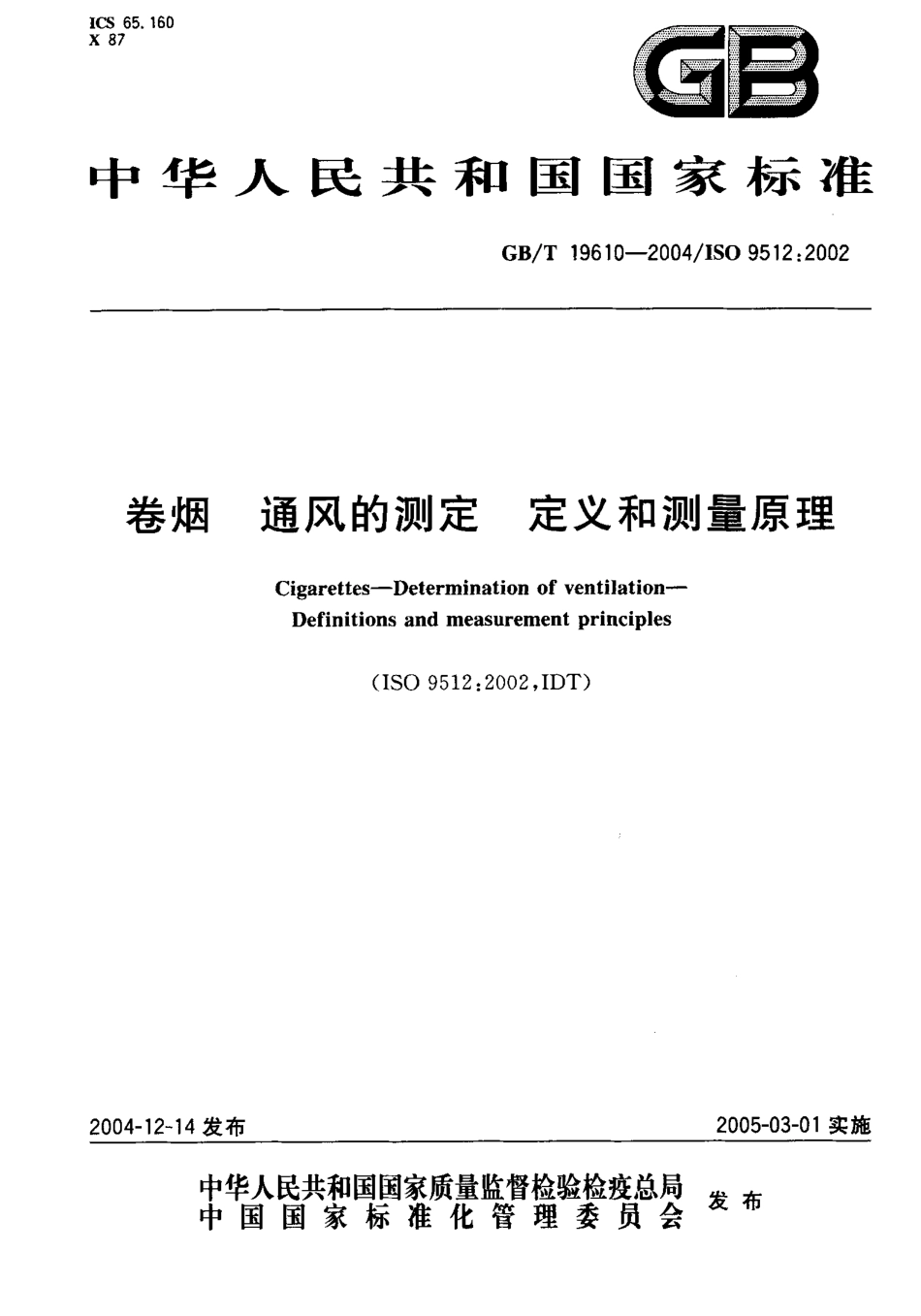

I C S 6 5.1 6 0X 8 7荡f .:中 华 人 民 共 和 国 国 家 标 准G B/T 1 9 6 1 0-2 0 0 4/I S O 9 5 1 2:2 0 0 2卷烟通风的测定定义和测量原理C i g a r e t t e s-D e t e r mi n a t i o n o f v e n t i l a t i o n-D e f i n i t i o n s a n d me a s u r e m e n t p r i n c i p l e s(I S O 9 5 1 2:2 0 0 2,I DT)2 0 0 4-1 2-1 4 发布2 0 0 5-0 3-0 1 实施中华人民共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布G B/T 1 9 6 1 0-2 0 0 4/I S O 9 5 1 2:2 0 0 2前言本标准等同采用 I S O 9 5 1 2:2 0 0 2 K 卷烟通风的测定定义和测量原理)(英文版)。本标准做了下列编辑性修改:将“本国际标准”一词改为“本标准，:用小数点“.”代替作为小数点的逗号“，”;删除国际标准的前言。本标准自实施之日起，Y C/T 1 5 8-2 0 0 2 卷烟通风率的测定定义和测量条件 废止。本标准的附录 A、附录 B为规范性附录，附录C、附录D和附录E为资料性附录。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会(T C 1 4 4)归口。本标准起草单位:中国烟草标准化研究中心、郑州烟草研究院。本标准主要起草人:冯茜、黄卫东、刘军、任静霞、常诚、劳艳卿、高世新、谢立群。G B/T 1 9 6 1 0-2 0 0 4/I S O 9 5 1 2:2 0 0 2卷烟通风的测定定义和测t原理1 范 围 本标准规定了卷烟测定通风的方法。本标准适用于卷烟。2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 1 6 4 4 7 烟草及烟草制品调节和测试的大气环境(GB/T 1 6 4 4 7-2 0 0 4,I S O 3 4 0 2:1 9 9 9,I DT)GB/T 1 8 7 6 7 烟草和烟草制品卷烟吸阻和滤棒压降标准条件和测量(G B/T 1 8 7 6 7-2 0 0 2,I S O 6 5 6 5:1 9 9 9,I DT)I S O 3 3 0 8 常规分析用吸烟机定义和标准条件3 术语和定义 下列术语和定义适用于本标准。3.1 通 风v e n t i l a t i o n 通过未点燃卷烟(除前端外)吸人的空气。注:稀释是指通风引起烟气浓度降低的效果.3.2 前端f ron t a rea 卷烟燃烧端。3.3 总气流，t o t a l a i r f l o w 当卷烟按 I S O 3 3 0 8规定的插入深度置于测试装置中时，从烟蒂端流出的全部气流量。注:在标准条件下，总气流量Q=1 7.5 mL/s o3.4 总气 流，控制器 g e n e r a t o r f o r t o t a l a i r f l o w 当卷烟按 I S O 3 3 0 8 规定的插人深度置于测试装置中时，使从烟蒂端流出的总气流量保持恒定的装置。3.5 通 风f v e n t i l a t i o n a i r f l o w 未点燃卷烟通过外包纸吸人的空气量。注:当卷烟按I S O 3 3 0 8规定的插人深度置于侧试装置中时，由于卷烟吸阻的作用，使气流通过卷烟后，卷烟滤嘴端 呈负压状态。3.6 总通风t o t a l v e n t i l a t i o n 当卷烟按 I S O 3 3 0 8 规定的插人深度置于测试装置中时，从其所有外包纸吸人的空气。1GB/T 1 9 6 1 0-2 0 0 4/I S O 9 5 1 2:2 0 0 23.7 通风率d e g r e e o f v e n t i l a t io n 通风量与总气流量的比值，用百分比表示。见图l a)、图 1 6)、图 l c)和图I d).3.8 总通风的组成c o m p o n e n t s o f t o t a l v e n t i l a t i o n 总通风由从卷烟纸吸人的空气和从滤嘴接装纸吸人的空气两部分组成。见图 1 b),图 l c)和图 1 d),3.9 滤嘴通风f i l t e r v e n t i l a t i o n 从烟蒂被夹持端到烟支和滤嘴相接处吸人的空气。见图1 b),3.1 0 纸通风p a p e r v e n t i la t i o n 从卷烟纸(包括与接装纸重叠区)吸人的空气。见图1 b),3.1 1 烟蒂通风b u t t v e n t i l a t i o n 从烟蒂被夹持端到烟蒂标志处吸人的空气。见图1 c),3.1 2 卷烟燃烧段通风b u r n a b l e t o b a c c o r o d v e n t i l a t i o n 从烟蒂标志处到卷烟前端吸人的空气。见图1 c),3.1 3 滤嘴 接装纸通风 t i p p i n g-p a p e r v e n t i l a t io n 从烟蒂被夹持端到接装纸和卷烟纸外搭口处吸人的空气。见图 1 d),3.1 4 卷烟纸通风c i g a re t t e-p a p e r v e n t i la t i o n 从卷烟纸(不包括与接装纸重叠区)吸人的空气。见图I d).重.区卷烟纸 烟 蒂 标 志G B/T 1 5 4 5 0 所规定的标推包班深 度Q=1 7.5 m L/s烟 支波 嘴.丁l.一Q=1 7.5 m L/sQ,Q,b 图 1 不同的通风率GB/T 1 9 6 1 0-2 0 0 4/I S O 9 51 2:2 0 0 2鱼Q鱼Q滤嘴通风率纸通 风率VF二V，=X 1 0 0X 1 0 0%。.。.(2)一总通风率V=V F+V PQ F+Q F XQ .1 0 0 y o二二二一门Q=1 7.5 m L/s一卷 烟燃烧段通风率一烟蒂通风率Vn、一 鲁 X 10 0%一 Q e XQ。%.卷烟纸通风率Q二1 7.5 mL/s .(6)一滤嘴接装纸通风率V c=晋 X。%V M-鲁 X 。%图 1(续)4原理 抽吸形成的恒定气流，按标准烟气气流方向流经未点燃卷烟时，分别对卷烟各部位的通风进行测定，通过计算得出通风率。5标 准条件5.1 测试前，卷烟应在GB/T 1 6 4 4 7规定的大气环境下进行调节。5.2 应在 GB/T 1 6 4 4 7 规定的测试大气环境下对未点燃卷烟进行通风测试。5.3 气流在卷烟中的流向应与卷烟被抽吸时的气流方向一致6仪器要 求6.1 所用仪器应能分别测试图 1 所示烟支各部位的通风。6.2 在测试装置中，卷烟被包裹的深度应符合 I S O 3 3 0 8的要求。GB/T 1 9 6 1 0-2 0 0 4/I S O 9 5 1 2:2 0 0 26.3 为减少系统误差，对于夹持卷烟的夹持密封圈和分隔通风测试区的分隔密封圈，要求其型号和放置的位置与待测试样的尺寸相匹配(见图2).G B/T 1 6 4 4 7 所姗定的侧 试 大 气 环 址下可 调 分 隔 密 封.通 风 室通 风量 侧 量 装 置可调 分 姗密 封.通 风 室G B/T 1 6 4 6 0 所 翅定固 定 夹持 密 封.一 卷 烟 吸 阻 一 总气流 图 2 通风limit示惫图6.4 当气流流经置于测试装置中的卷烟时，除卷烟前端和插人密封圈的嘴端部分外，卷烟其余区域的外部压力低于测试环境大气压力不超过2 0 P a,注:试脸表明，随着仪器通风测试路径中压降的增加，测得的通风量会成比例地减少。6.5 仪器采用一个总气流量控制器来保证测试条件。总气流量的偏差不应大于士0.1 0 M I 州 s,注:在真空法测试仪中，通常用临界流量孔(C F O)来保证总气流量的恒定。6.6 测试通风量的装置不应造成气流量测量的不确定性(见图 2).7抽样在统计基础上，选取能代表总体特性的样品。样品应无影响测试特性的可见缺陷和皱痕。仪器检查在进行校准和校准检查前应确保仪器没有泄漏现象，按仪器制造商推荐的方法对仪器进行校准。程序 样 品调节选取无明显缺陷的卷烟按 5.1 进行调节。校准按附录 B用标准件校准仪器。注:对仪器进行校准，校准的范围应覆盖待侧试样的量值范围。侧试根据待测卷烟试样的规格调整测试装置。把试样插人测试装置中，按使用说明操作仪器。G B/T 1 9 6 1 0-2 0 0 4/I S O 9 5 1 2:2 0 0 2 记录通风侧试参数。1 0 结果的衰示 报告中的通风测定值是测试样品的平均值，用与总气流量的百分比表示。结果表示如下:a)单个试样的测定值至少精确至一位小数;b)平均值精确至一位小数(0.0 5 修约为0.1);c)标准偏差精确至一位小数(0.0 5修约为 0.1),1 1 准确 度 选择滤嘴通风标称值能班盖正常测试范围的五种卷烟产品来评估本方法的准确度。结果附录 E给 出。1 2 测试报告 侧试报告应包括以下内容:试样数量、试样的标志及说明、所用的方法、获得的结果、离散数据及在本标准中没有说明的操作细节或作为非强制性的内容，以及偏离本标准的所有细节。操作中偏离本标准的所有细节。测试报告也应给出实验室名称、操作者及测试 日期。GB/T 1 9 6 1 0-2 0 0 4/I S O 9 5 1 2:2 0 0 2 附录A (规范性 附录)通风标准件的校准A.1 校准用的通风标准件通风标准件用于校准通风测试仪。通风标准件标有用于校准仪器测试范围内的通风值。通风标准件标有确定的压降值，可用于校准仪器测试范围内的压降值。A.2 通风标准件的基本特性A.2.1 通风标准件应由不易受影响且不会老化的惰性材料制造。A.2.2 通风标准件应与卷烟的尺寸和形状相符。A.2.3 通风标准件应有确定的可重复值:滤嘴通风值;滤嘴通风区 开启时的压降值(O p o),通过抽吸，在标准件出口形成一个 1 7.5 mL/s 的气流。A.2.4 通风标准件附加参数包括:纸通风值;滤嘴通风区关闭时的压降值(A p);滤嘴和纸通风区均关闭时的压降值(A p.).A.2.5 流经通风标准件的气流应为层流。通风标准件应具有良好的重复测试特性且应不易受大气条件改变的影响。A.2.6 通风标准件应有唯一性标识，这些标识应包括经验证并可溯源的滤嘴通风值和滤嘴通风区开启时的压降值，也可包括其他参数。通风标准件校准的绝对不确定度不得超过 1.5%0A.2.7 校准证书应注明校准过程中实验室的大气环境:大气压力、温度和相对湿度。A.3程序A.3.1 仪器要求 为了获得通风标准件的特征值，需用校准仪进行测试。校准仪的机械结构不能改变标准件的特性，也不允许给测试结果带来系统误差。校准应在 G B/T 1 6 4 4 7 规定的测试大气环境下进行。校准仪应能对通风标准件的压降值进行测试和校准(图 A.1),GB/T 1 9 61 0-2 0 0 4/I S O 9 51 2:2 0 0 2可调分隔 密封 圈通风 室可调分诵密 封 翻通 风 室固定夹持 密封圈通 风 标准件 出口 端流盘侧试装里 (0 抽 吸 空 气 总 气 流 最 图 A.1 校准装置图 校准仪应有一个保证测试气流稳定的总气流控制器，使流出通风标准件出口端的总气流量恒定在(1 7.5 士。.3)mL/s写范围内 注:在真空法测试仪中，通常用临界流量孔(C F O)来保证总气流量的恒定 流量和压降校准的另一种方法是对校准点偏离 1 7.5 mL/s 的流量用插人法进行修正。A
