GBT 15822.3-2005 无损检测磁粉检测 第3部分:设备 15822.3 2005 无损 检测 部分 设备

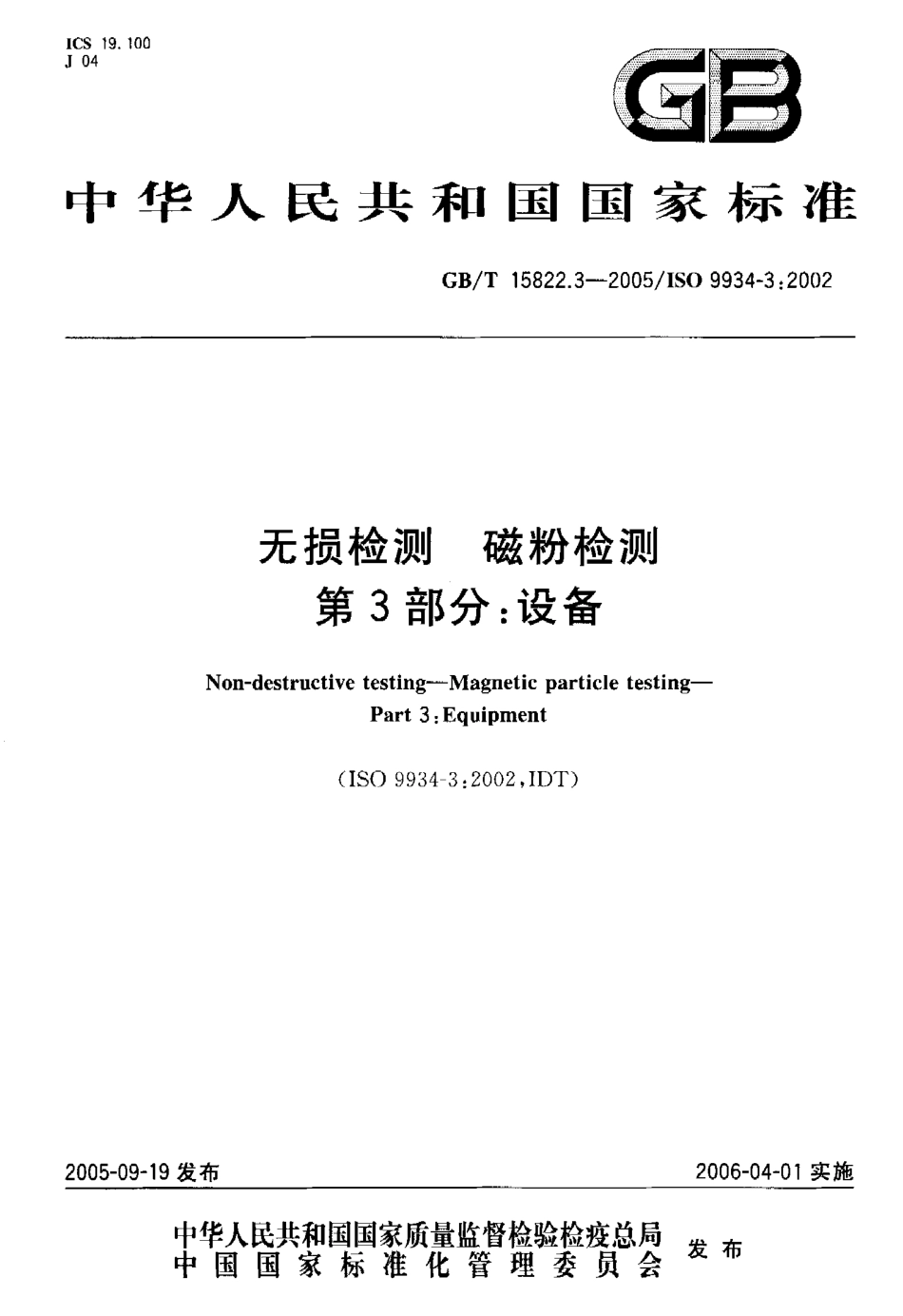

I C S 1 9.1 0 0J 0 4国曰中 华 人 民 共 和 国 国 家 标 准G B/T 1 5 8 2 2.3-2 0 0 5/I S O 9 9 3 4-3:2 0 0 2无损检测磁粉检测第 3 部分:设备N o n-d e s t r u c t i v e t e s t i n g-Ma g n e t i c p a r t i c l e t e s t i n g-P a r t 3:E q u i p me n t(I S O 9 9 3 4-3:2 0 0 2,I DT)2 0 0 5-0 9-1 9发布2 0 0 6-0 4-0 1 实施中华人民 共和国国家质量监督检验检疫总局中 国 国 家 标 准 化 管 理 委 员 会发 布GB/T 1 5 8 2 2.3-2 0 0 5/I S O 9 9 3 4-3:2 0 0 2目次前言,.。、,m1 范围 。,。,12 规范性引用文件,。,一13 安全要求 ,。14 设备类型 。,14.1 便携式电 磁体(A C),14.2 电流发生器 、,.。,.二,二,.34.3 磁化床 .44.4 专用检测系统。,。,55 U V-A源 。,。65.1 概述 .65.2 技术数据 .。,.65.3 最低要求 .,。.,.66 检测介质系统 ,。,、,.,.66.1 概述.66.2 技术数据 ,。,.,.,.66.3 最低要求 。,.77 检测室 。,。,77.1 概述 ,、,.一.77.2 技术数据 1 1 ,1 1 1 ,4 ,1 。,7了3 最低要求 ,一 一。,。,二,78退磁 ,一 ,。,78.1概述 ,。,.,78.2 技术数据 。,.78.3 最低要求 ,“一,.,89测量 “,。,。,。,89.1概述1 1 1 】,甲,一,1 1 1“,甲,甲 。一,.89.z电流测量.89.3 磁场测量 ,。,.89.4 可见光测量 ,。,。,、.89.5 UV-A辐射测量,.一89.6 仪器验证与校准 ,一 8参考文献,1 ,9图 7 便携式电磁体性能的测定图 2电流发生器的负载特性,GB/T 1 5$2 2.3-2 0 0 5/I S O 9 9 3 4-3:2 0 0 2前言 本部分是首次制定。G B/T 1 5 8 2 2 无损检测磁粉检测 分为 3 个部分:第 7 部分:总则;第 2 部分:检测介质;第 3 部分:设备。本部分为G B/T 1 5 8 2 2的第3部分,等同采用 1 5 0 9 9 3 4-3:2 0 0 2 无损检测磁粉检测第 3 部分:设备)(英文版)。本部分等同翻译I S O 9 9 3 4-3:2 0 0 2 为便于使用,本部分做了下列编辑性修改:。)“本欧洲标准”一词改为“本部分”或“G B/T 1 5 8 2 2的本部分”;h)用小数点“.,代替作为小数点的逗号“,”;c)删除国际标准的前言;d)使用G B/T 1.1-2 0 0 0规定的引导语;e)删除国际标准的规范性附录Z Z(疑为资料性附录之误,其内容可参见正文中的页下脚注 2);f)在参考文献中增加了正文页下注中提到的我国标准。本部分由中国机械工业联合会提出。本部分由全国无损检测标准化技术委员会(S A C/T C 5 6)归口。本部分起草单位:上海材料研究所、上海锅炉厂有限公司、苏州美柯达探伤器材有限公司、上海宇光无损检测设备制造有限公司、射阳县兴捷特无损检测设备有限公司 本部分主要起草人:金宇飞、阎建芳、张佩铭,1 1 中玉、郭猛、郭雨生。GH/T 1 5 8 2 2.3-2 0 0 5/I S O 9 9 3 4-3:2 0 0 2无损检测磁粉检测第 3 部分:设备范 围 (;B/1 1 5 8 2 2 的本部分描述了3种类型的磁粉检测设备:一便携式或移动式设备;固定设 备;用 于连续检测工件 的专用检测系统,该 系统 由一 系列操作工位依次排列组成的流水线。本部分还描述了磁化 退磁、照明、测量和监控用设备 本部分规定 了 设备供应商所提供的性能、实用性方面的最低要求和测量特定参数的方法。此外,还规定了测量 和校准要求 以及在役检查。2规范性引用文件 下列文件中的条款通过 G B/T 1 5 8 2 2的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件,其最新版本适用于本部分 G B/T 5 0 9 7 无损检测渗透检测和磁粉检测观察条件(G B/T 5 0 9 7-2 0 0 5,I S O 3 0 5 9:2 0 0 1,I D 7)G B/T 1 5 8 2 2.1 无损检测磁粉检测第1 部分:总则(G B/T 1 5 8 2 2.1-2 0 0 5,I S O 9 9 3 4-1:2 0 0 1,I D T)I E C 6 0 5 2 9 外壳防护等级(I P代码)(D e g r e e s o f p r o t e c t i o n p r o v i d e s b y e n c l o s u r e s(I P C o d e)(I EC 6 0 5 2 9;1 9 8 9)E N 1 0 0 8 4 表面硬化钢交货技术条件(C a s e h a r d e n i n g s t e e l s-T e c h n i c a l d e li v e r v c o n d i t i o n s)安全要求设备的设计应考虑所有涉及健康、安全、电气和环境要求等国际、国家和地方的法规。4设备类型4.1 便携式电磁体(A C)4.1.1 概述 手持便携式电磁体(磁扼)在两极间产生一个磁场(当按 G B/T 1 5 8 2 2.1 进行检测时,D C电磁体只有在询价或订货阶段达成协议时才宜使用)。磁化应通过测量磁极加长块(如果使用的话)极面中心连线上的切向场强 H。来测定。将电磁体放在钢板上,极间距为,如图 1 所示钢板应是符合 C 2 2 (E N 1 0 0 8 4)的钢材,其规格为(5 0。士2 5)mmX(2 5 0 士1 3)mrnX(1 0 士0.5)mm口 定期功能检查可用上述方法或进行提升试验。当磁极调至推荐间距时,电磁体应能提起符合 C 2 2:一:与该标准相当 的我国 标准为C s 广 r 4 2 0 8,按 I S O 9 9 3 4-3:2 0 0 2的英文版中的附录Z Z所述,E N 1 0 0 8 4与I S O 6 8 3-1 1 是相互等效的。AC 二交流电,D C-整流电C 2 2 钢相当于我国的2 0 号钢(参见GB/T 6 9 9-1 9 9 9)GS/T 1 5 8 2 2.3-2 0 0 5/I S O 9 9 3 4-3:2 0 0 2(E N 1 0 0 8 4)且质量至少为4.5 k g 的钢板或矩形钢条 5,。钢板或钢条的主要尺寸应大于电 磁体的极间距 s 0 注:提起质量为 4.5 k g钢板的提升力为4 4 N0 单 位 为 毫 米 _ _ _-井 仁 MP 叫一比 _匡口巨引匕日MP 切向场强侧量点,5 一一极间距;1 极 目 1 便挽式电磁体性能的洲定2技术数据设备供应商应提供下列数据:推荐的极间距(最大和最小极间距)(s m.,s m,0):极接触面尺寸;电源(电压、电流和频率);可供的电流波形;电流控制与影响波形的方法(如可控硅);最大输出时的暂载率(通电时间与总时间之比,以百分比表示);最大电流通电时间;分 别在:m。、和,二 n 时的切向 场强(按4.1);设备外形尺寸;设备质量.单位为千克;规定的电 气防护等级(I P),见I E C 6 0 5 2 9 03.低要求在环境温度为 3 0 和最大输出时,应满足下列要求:暂载率)1 0 写;通电时间.55;手 柄表面温度镇4 0 0 C;、,二 时的切向场强(见 4,1)2 k A/m(有效值);提升 力)4 4 N 04附加要求电磁体应最好在手柄上安装电源开关。”对于交叉磁扼则为gk 不相当于提升力为8 8 N)oGB/T 1 5 8 2 2.3-2 0 0 5/I S O 9 9 3 4-3:2 0 0 2 通常,电磁体宜可单手使用。4.2 电流发生器 电流发生器用来为磁化设备提供电流,电流发生器通过开路电压 U o.短路电流 I,和额定电流 I,(有效值)来表征。若无其他规定,额 定电流I 被定义为电源 暂载率为I O%且通电 时间为5 s 时的 最大电 流。开路电压 U o 和短路电流I、由电流发生器在最大功率(无任何反馈控制连接)时的负载特性导出。电流发生器的负载线可通过依次连接两个差异很大的负载(诸如不同长度的电缆)而得出。对子第一条电缆,测出电缆中电流I,和输出端电压U,,并且在图2 上标出点 P重复上述过程标出第二条负载的P,。用直线连接 P,和 P,就构成了负载线,此线与坐标轴的交点就给出了开路电压 U。和短路电流 I k f如 图 2所示。尸,,P z-负载特性侧量点 圈2 电流发生骼的负载特性4.2.1 技术数据 设备供应商应提供下列数据:开路电压 U o(有效值);短路电流 I,(有效值);额定电流 I(有效值);最大输出的暂载率(如果与4.2规定不同);最大电流通电时间(如果与4.2规定不同);可供的电流波形;电流调节与影响波形的方法;工作 范围和增量调节步进量;恒电流控制方法(若可供时);仪表类型(数字、模拟);输出电流表的分辨力和准确度;最大电流输出时的电源要求(电压、相位、频率和电流);规定的电气防护等级(I P),见I E C 6 0 5 2 9;设备外形尺寸;设备质量,单位为千克;GB/T 1 5$2 2.3-2 0 0 5/I S O 9 9 3 4-3;2 0 0 2 退磁类型(若可供时)(见第 8 章)。4.2.2 最低要求 在环境温度为3 0 和额定电流为 I,时,应满足下列最低要求:一 暂载 率)1 0 0 0;通电时间55。注:高检测率要求较高的暂载率4.3 磁化床4.3,1 概述 床式固定设备 可包含通 电和通磁技术 的装置。通磁可用 电磁扼或 固定线 圈来达到(见G B/T 1 5 8 2 2.1)。电流 发生器特性在4.2 中 作了 规定。如果装置带有多向磁化功能,每个电路应独立控制磁化应保证在各个方向上达到要求的检测能力。电磁扼的特性是在与设备验收范围规定尺寸(长度和直径)相当的 C 2 2(E N 1 0 0 8 4)圆钢棒长度的中点上测出的切向场强 H,,单位为k A/me 如果床用来通磁检测长于 1 m的工件,或进行分段磁化,供应商应规定如何测定磁化能力。这应包括有关一个适当长度和直径的钢棒上切向场强的说明。4.3.2 技术数据 设备供应商应提供下列数据:可供 的磁化类型;可供的电流波形;电流控制与影响波形的方法;工作范围和增量调节步进量;恒电流控制方法(若可供时);-一 磁化电流的 监控;磁化持续时间范围;自动化特征;最大输出时的暂载率;-一最大电流通电时间(如果与4.2规定不同);-一 切向 场强H(见4.3);开路电压 U o(有效值);短路 电流 I,(有效值);额定 电流 I,(有效值);极的横截面尺寸;最大夹持 长度;一 一 夹持方式;压缩空气压力;头架与床之间的最大尺寸;最大试件直径;一 最 大试件质量(有支撑和无支撑);可使用的检测介质类型(水基/油基);设备布置图(电流发生器、控制面板、检测介质储液箱位置);仪表类型(数字、模拟);仪表分辨力和准确度;GB/T 1 5 8 2 2.3-2 0 0 5/I S O 9 9 3 4-3:2 0 0 2 最大电流输出时的电源要求(电压、相位、频率和电流);设备外形尺寸;设备质量,单位为千克;线圈特性:匝数;可达到的最大安匝数;线圈长度;线圈内径或矩形线圈边长;线圈 中心场强。4.3.3 最低要求 在3。时,应满足下列最低要求:最大
